Le réseau de votre serveur
With Metal, every bare metal server connects to a redundant pair of switches using 802.3ad link aggregation. Under normal operating conditions, a server is provided a bonded 2x25 Gbps or 2x10 Gbps interface, with uplinks that have enough capacity to use them. If a switch experiences a mechanical failure, or undergoes maintenance, a server’s bandwidth is halved, however the server remains online.
La configuration par défaut du serveur configure le réseau de votre serveur en mode couche 3 (../networking/ip-addresses.mdx), avec une adresse IPv4 publique comme route par défaut vers Internet et des adresses IPv4 privées pour le trafic interserveurs au sein du même projet et du même réseau métropolitain. Vous bénéficiez également de blocs d'adresses IPv6 pour les applications compatibles.
Notre logiciel de gestion de plateforme est hébergé sur des périphériques physiques isolés et sécurisés, distincts de votre serveur. Aucun hyperviseur ni agent logiciel complexe ne s'exécute sur le matériel que vous nous fournissez.

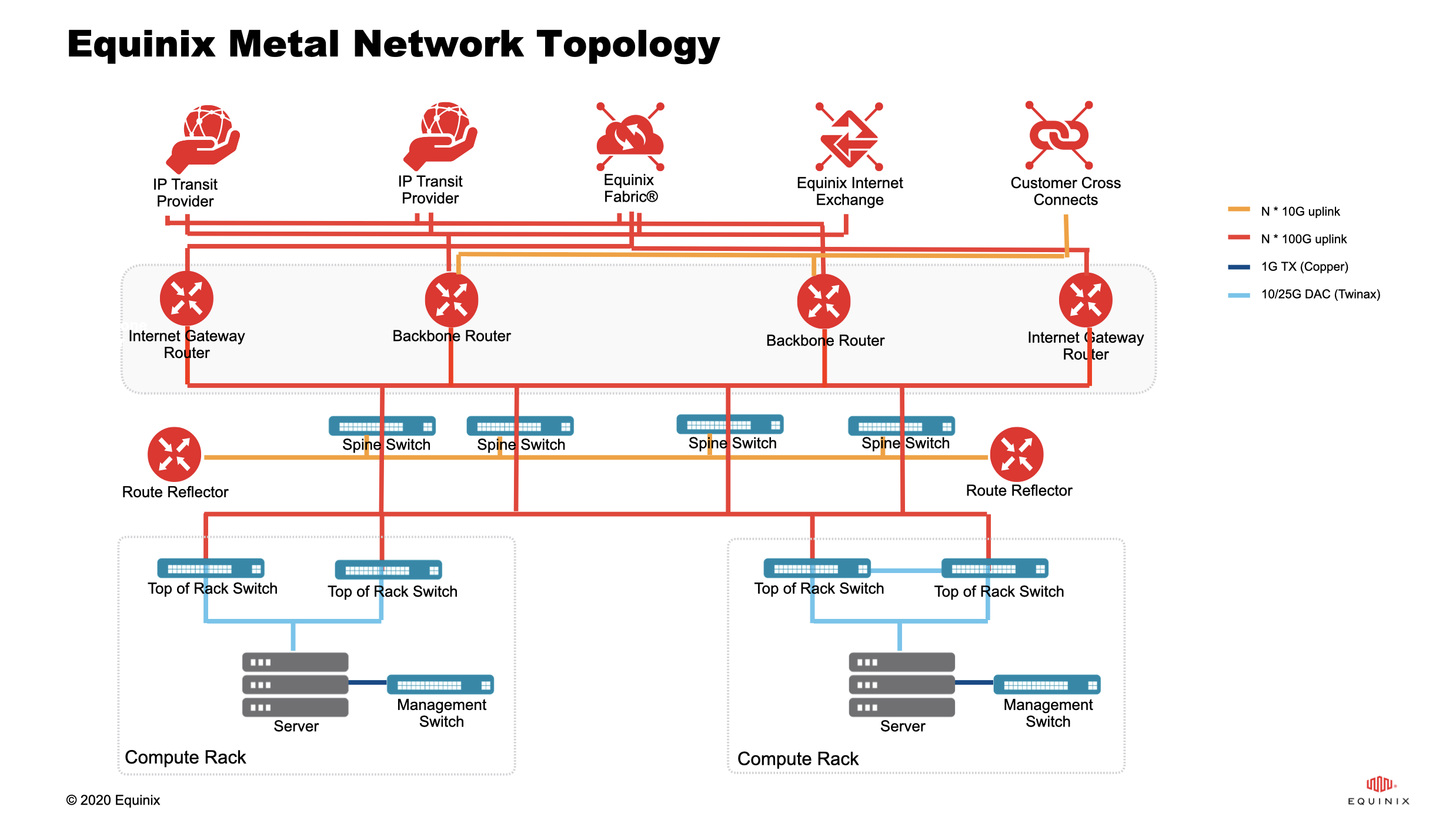

Le réseau au niveau du rack
Chaque serveur Equinix Metal est connecté à un commutateur Top-of-Rack (TOR) qui fonctionne comme un périphérique périphérique, isolant le trafic de votre serveur du trafic voisin environnant.
Nos commutateurs haut de gamme sont configurés en mode actif et envoient des unités de données de protocole de contrôle d'agrégation de liens (LACPDU) à votre serveur, quelle que soit la configuration réseau du serveur.
Notre interface de gestion de plateforme intelligente (IPMI) offre des fonctions hors bande telles que la télémétrie matérielle, le redémarrage et la console distante. Elle est hébergée sur un réseau IPMI séparé, accessible à notre personnel et à nos systèmes de gestion internes. Ses fonctionnalités sont accessibles via la console et l'API Equinix Metal . Elle n'est pas accessible via l'Internet ouvert.
La liaison LACP de votre serveur
L'agrégation de liens, aussi appelée liaison de liens, combine plusieurs interfaces réseau (NIC) en une seule liaison. Elle offre divers avantages potentiels, comme une haute disponibilité, un équilibrage de charge, un débit maximal ou une combinaison de ces éléments.
Les serveurs d' Equinix Metal disposent de deux cartes réseau et leurs interfaces réseau sont reliées entre elles à l'aide du protocole de contrôle d'agrégation de liens (LACP).
La liaison LACP crée des groupes d'agrégation qui partagent les mêmes paramètres de vitesse et de duplex et utilise tous les membres de liaison dans l'agrégateur actif comme spécifié par IEEE 802.3ad: agrégation de liens dynamiques.
Si vous configurez un serveur en utilisant le mode réseau de couche 3 par défaut, les deux interfaces sont agrégées à bond0. Nos modes réseau hybrides et de couche 2 offrent des options flexibles pour l'attribution du trafic VLAN de couche 2 à l'interface agrégée, aux interfaces individuelles ou aux deux.
Détails techniques
Ceci est un exemple de configuration de liaison sur votre serveur.
cat /proc/net/bonding/bond0
>
Ethernet Channel Bonding Driver: v5.15.0-30-generic
Bonding Mode: IEEE 802.3ad Dynamic link aggregation
Transmit Hash Policy: layer3+4 (1)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 200
Down Delay (ms): 200
Peer Notification Delay (ms): 0
802.3ad info
LACP active: on
LACP rate: fast
Min links: 0
Aggregator selection policy (ad_select): stable
System priority: 65535
System MAC address: 0c:c4:7a:86:35:b0
Active Aggregator Info:
Aggregator ID: 1
Number of ports: 2
Actor Key: 9
Partner Key: 12
Partner Mac Address: 9c:cc:83:50:1d:a0
Politique de hachage de transmission
Un élément important de cette configuration est l'option « Transmit Hash Policy: layer3+4 », qui est un mode d'algorithme d'équilibrage. Cette politique utilise les informations du protocole de couche supérieure, lorsqu'elles sont disponibles, pour générer le hachage. Cela permet au trafic vers un homologue réseau particulier de s'étendre sur plusieurs membres de liaison, bien qu'une seule connexion ne puisse pas s'étendre sur plusieurs membres de liaison.
La politique de hachage de transmission est utilisée lors de la sélection des membres de liaison uniquement pour le trafic sortant. Cela signifie que vous pourrez utiliser toute la bande passante du réseau lors de la création de connexions multiples.
Implications d'Iperf
Lors du test de débit avec iperf, seule une interface client sera utilisée, soit la moitié de la bande passante totale. En revanche, avec un serveur maître et deux clients, vous constaterez que la bande passante totale utilisée par le serveur maître sera pleinement exploitée.
