Mode hybride non lié

En mode hybride non lié, une interface réseau est supprimée de la liaison de couche 3 et placée en mode de couche 2. Les VLAN peuvent ensuite être attribués à cette interface pour la connectivité de couche 2 tout en préservant la connectivité de couche 3, de sorte que le serveur soit toujours accessible à son adresse IP publique.

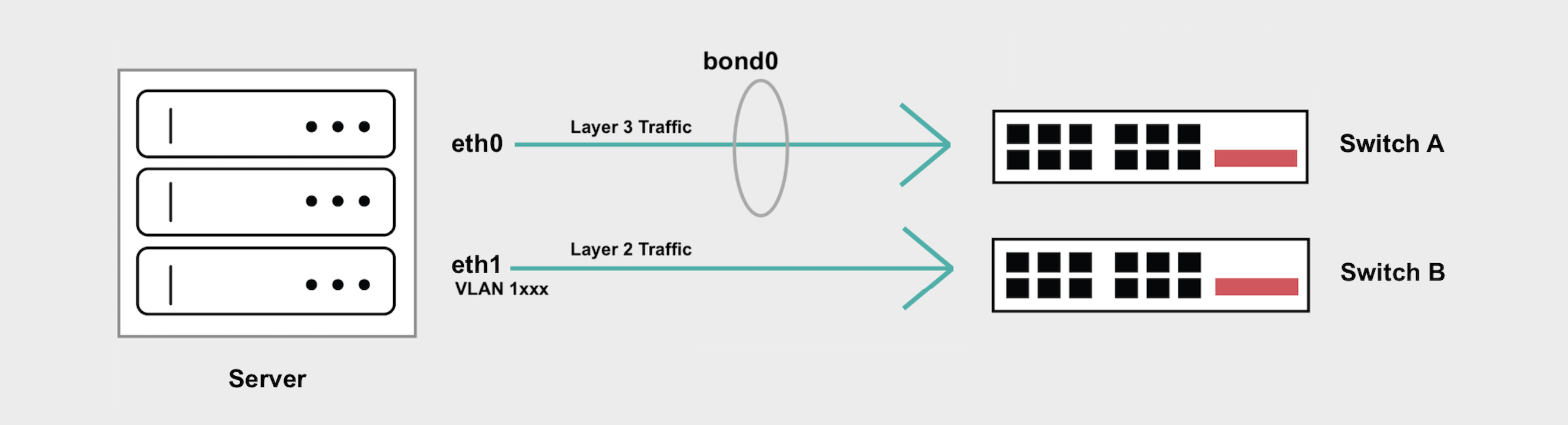

Hybrid Unbonded Diagram

Bien que cela soit souhaitable dans certaines situations, cela introduit un point de défaillance unique sur le commutateur en amont ou sur l'interface réseau. Une panne, une opération de maintenance ou un redémarrage sur l'un des commutateurs entraînera des interruptions du réseau.

Si vous avez des préoccupations en matière de haute disponibilité, le mode Hybrid Bonded prend en charge à la fois la couche 2 et la couche 3 tout en maintenant l'interface réseau « bondée » à haute disponibilité qui s'étend sur 2 commutateurs en amont différents.

Aperçu général​

  • Le mode hybride non lié libère eth1 de la liaison, et le trafic de couche 3 ne passera plus par eth1.
  • Vous pouvez ensuite ajouter des VLAN à eth1 pour votre trafic de couche 2. Si vous n'ajoutez qu'un seul VLAN à eth1, le trafic ne doit pas être étiqueté.
  • Si vous ajoutez plus d'un VLAN à eth1, vous devrez créer des sous-interfaces pour gérer le trafic étiqueté pour chaque VLAN et/ou vous devrez définir un VLAN natif pour gérer le trafic non étiqueté.
  • bond0 will continue to handle your Layer 3 traffic, and Internet access is preserved through your Equinix Metal assigned public IP address.
  • Si vous ajoutez des VLAN à bond0, vous devrez créer des sous-interfaces pour gérer le trafic étiqueté de chaque VLAN. bond0 ne prend pas en charge le trafic de couche 2 non étiqueté ni la définition d'un VLAN natif.

Conversion en mode hybride non lié​

Le mode hybride non lié supprime l'interface eth1 de la liaison LACP, vous permettant d'ajouter des VLAN de couche 2 à eth1 tout en préservant les adresses IP élastiques attribuées à l'interface de couche 3 liée.

Pour utiliser le mode hybride non lié, vous devez d'abord configurer votre réseau en mode hybride. Dans la console, allez à l'onglet Réseau du serveur, cliquez sur Convertir en un autre type de réseau, sélectionnez Hybride, puis Non lié. Cliquez ensuite sur Convertir en hybride pour appliquer les modifications.

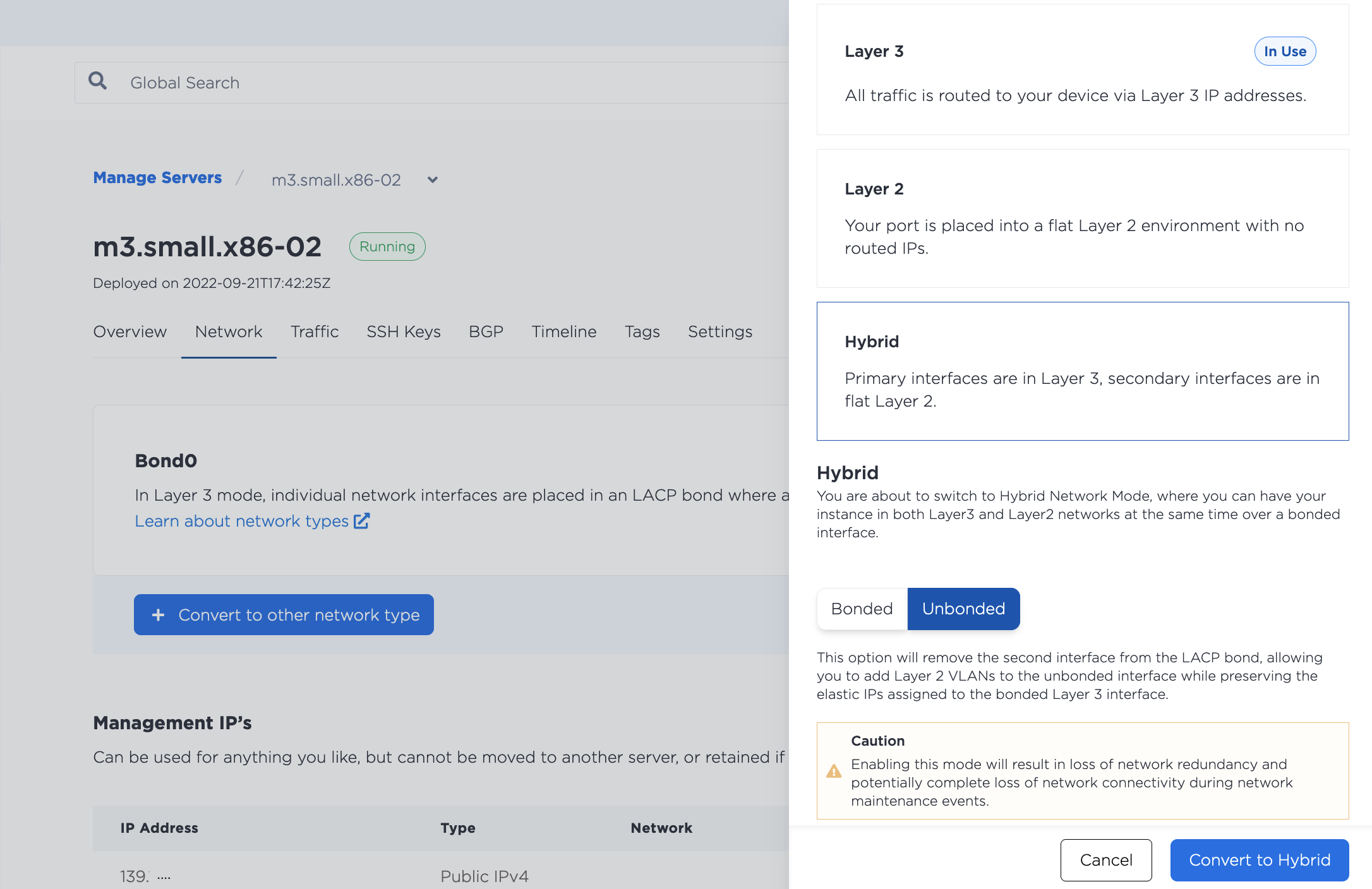

Converting to Hybrid Unbonded mode options panel

Ensuite, depuis la page Réseau du serveur, cliquez sur Ajouter un nouveau VLAN. Choisissez eth1 comme interface et sélectionnez l'ID de réseau virtuel (VNID ou ID de VLAN) que vous voulez utiliser.

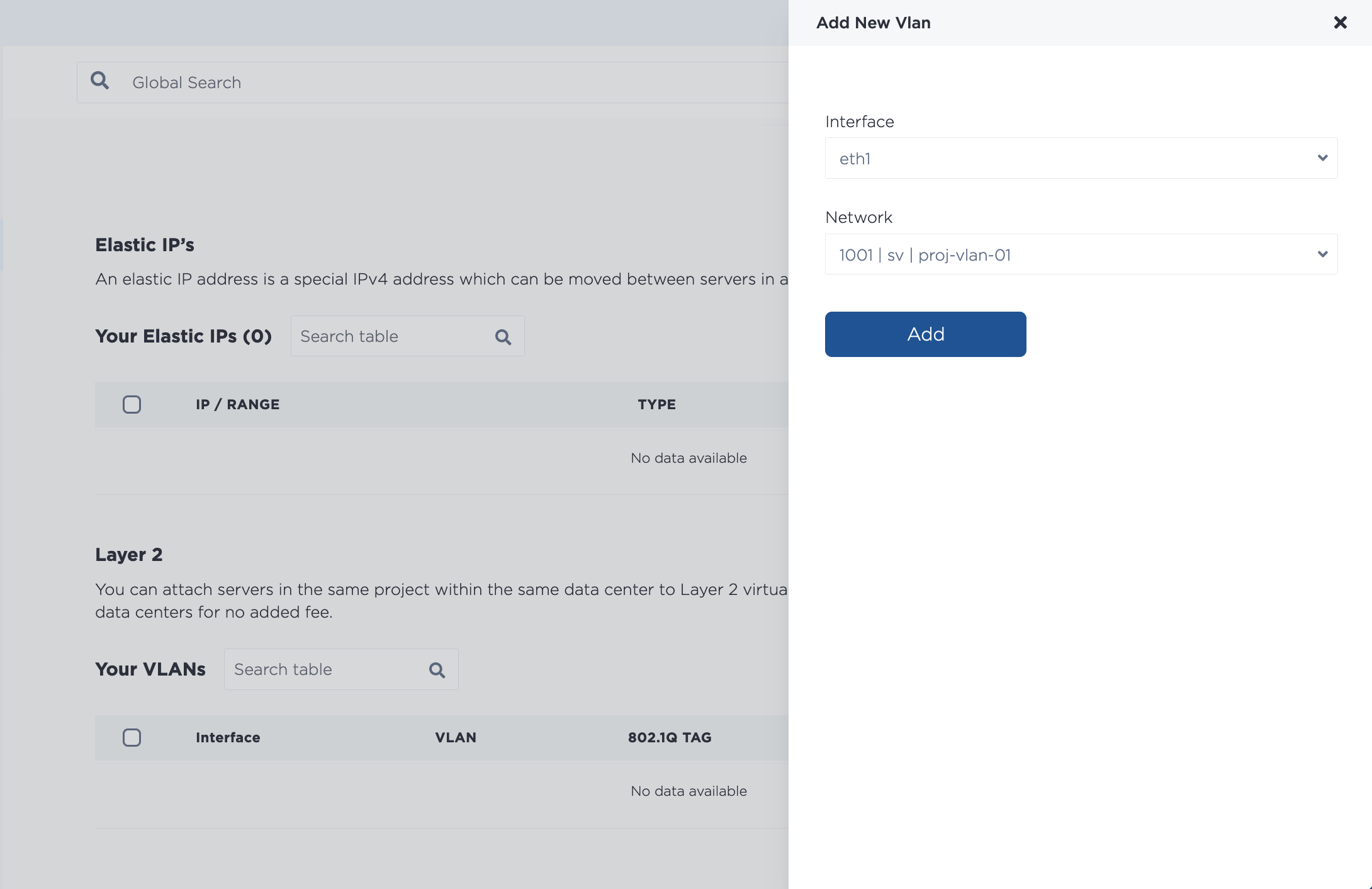

Adding a VLAN to eth1

Pour attribuer plusieurs VLAN simultanément, ajoutez-en plusieurs depuis le menu déroulant. Notez que si vous attribuez plusieurs VLAN simultanément, leur ajout se fait via un processus par lots asynchrone, qui démarre immédiatement, mais peut prendre un certain temps.

Configuration de vos serveurs​

Une fois que vous avez converti le serveur en mode hybride non lié et attribué le VLAN à eth1, vous devrez configurer le réseau sur le système d'exploitation du serveur et lui attribuer une adresse IP sur le VLAN.

Remarque: L’utilisation du sous-réseau commençant par 10.x.x.x pour votre trafic VLAN n’est pas recommandée car nous l’utilisons pour le réseau privé du serveur et des collisions pourraient se produire si vous utilisez le même sous-réseau.

Il existe deux exemples de configurations, le premier exemple est une configuration pour attribuer un seul VLAN à eth1, le deuxième exemple est pour attribuer plusieurs VLAN à eth1 et/ou pour attribuer des VLAN à bond0.

Pour un seul VLAN sur eth1​

Si vous n'avez qu'un seul VLAN, ne marquez pas le trafic et attribuez l'adresse IP du VLAN directement à l'interface.

Les exemples suivants utilisent un VLAN avec l'ID de VLAN 1036 et le sous-réseau 198.51.100.0/24.

iproute2 est un utilitaire de gestion des configurations réseau du noyau Linux. Il est inclus dans la plupart des distributions Linux.

remarque

Dans nos images système, les interfaces ne sont pas aliasées à eth1 et eth0. Dans cet exemple, eth1 dans la console correspond à enp1s0f1 dans le système d'exploitation.

  1. Désactivez l'interface enp1s0f1.

    ip link set down enp1s0f1

  2. Assurez-vous que enp1s0f1 a été supprimé de bond0.

    ip -d link show enp1s0f1

    S'il n'a pas été supprimé, supprimez-le.

    ip link set enp1s0f1 nomaster

  3. Configurez enp1s0f1 avec une adresse IP pour le VLAN. L'exemple utilise l'adresse IP 198.51.100.4/24.

    ip addr add 198.51.100.4/24 dev enp1s0f1

  4. Affichez l'interface et vérifiez qu'elle est de nouveau opérationnelle.

    ip link set dev enp1s0f1 up
    ip -d link show enp1s0f1

  • Optionnel: Pour rendre la configuration réseau permanente et survivre aux redémarrages du serveur, modifiez enp1s0f1 dans le fichier /etc/network/interfaces.

    auto enp1s0f1
    iface enp1s0f1 inet manual
        address 192.168.1.2
        netmask 255.255.255.248
        pre-up sleep 4

    N'oubliez pas non plus de supprimer enp1s0f1 de bond0 (exemple tronqué).

    auto bond0
    iface bond0 inet static
        ...
        bond-slaves enp1s0f0
        dns-nameservers 147.75.207.207 147.75.207.208
        ...

Vous devez exécuter les mêmes étapes sur tous les serveurs que vous souhaitez connecter au VLAN, en attribuant une adresse IP différente à chacun.

Pour plusieurs VLAN sur eth1 ou VLAN sur bond0​

Si vous utilisez plusieurs VLAN sur eth1 ou si vous ajoutez des VLAN à bond0, les paquets IP devront être étiquetés et vous devrez configurer des sous-interfaces pour recevoir les paquets destinés à chaque VLAN. Si vous avez besoin de la prise en charge des paquets non étiquetés, définissez le VLAN qui gère ces paquets comme un VLAN natif (../layer2-networking/native-vlan.mdx).

Les exemples suivants utilisent eth1 et:

  • Un VLAN avec l'ID de VLAN 1036 et le sous-réseau 198.51.100.0/24.
  • Un VLAN avec l'ID de VLAN 2025 et le sous-réseau 203.0.113.0/24.

iproute2 est un utilitaire de gestion des configurations réseau du noyau Linux. Il est inclus dans la plupart des distributions Linux.

remarque

Dans nos images système, les interfaces ne sont pas aliasées à eth1 et eth0. Dans cet exemple, eth1 dans la console correspond à enp1s0f1 dans le système d'exploitation.

  1. Installez et configurez les prérequis pour les VLAN, si vous ne l’avez pas déjà fait.

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. Assurez-vous que enp1s0f1 a été supprimé de bond0.

    ip -d link show enp1s0f1

    S'il n'a pas été supprimé, supprimez-le.

    ip link set dev enp1s0f1 nomaster

  3. Ajoutez de nouvelles sous-interfaces à enp1s0f1 pour gérer le trafic étiqueté, une pour chaque VLAN. L'exemple utilise les ID de VLAN 1036 et 2025.

    ip link add link enp1s0f1 name enp1s0f1.1036 type vlan id 1036
    ip link add link enp1s0f1 name enp1s0f1.2025 type vlan id 2025

  4. Attribuez des adresses IP aux sous-interfaces. L'exemple utilise 198.51.100.2/24 et .

    ip addr add 198.51.100.2/24 dev enp1s0f1.1036
    ip addr add 203.0.113.2/24 dev enp1s0f1.2025

  5. Affichez les interfaces et vérifiez qu'elles s'affichent.

    ip link set dev enp1s0f1.1036 up
    ip -d link show enp1s0f1.2025

    ip link set dev enp1s0f1.1036 up
    ip -d link show enp1s0f1.2025

  • Optionnel: Pour rendre la configuration réseau permanente et survivre aux redémarrages du serveur, ajoutez les nouvelles sous-interfaces au fichier /etc/network/interfaces.

    auto enp1s0f1.1036
    iface enp1s0f1.1036 inet static
        address 198.51.100.2
        netmask 255.255.255.0
        vlan-raw-device enp1s0f1

    auto enp1s0f1.2025
    iface enp1s0f1.2025 inet static
        address
        netmask 255.255.255.0
        vlan-raw-device enp1s0f1

    N'oubliez pas non plus de supprimer enp1s0f1 de bond0 (exemple tronqué).

    auto bond0
    iface bond0 inet static
        ...
        bond-slaves enp1s0f0
        dns-nameservers 147.75.207.207 147.75.207.208
        ...

Vous devrez exécuter les mêmes étapes sur tous les serveurs que vous souhaitez connecter aux VLAN, en attribuant des adresses IP différentes à chacun.

Test de la connexion VLAN​

Vous devriez maintenant pouvoir communiquer entre les serveurs de votre réseau VLAN de couche 2.

[root@nmcli-testing ~]# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.703 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.444 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.451 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.412 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3113ms
rtt min/avg/max/mdev = 0.412/0.502/0.703/0.116 ms

Reconversion vers la couche 3​

Si vous voulez revenir au mode de liaison de couche 3 par défaut, vous devez d'abord supprimer tous les VLAN attribués, puis ajouter eth1 à l'interface liée.

Pour dissocier un VLAN de la console, allez à l'onglet Réseau du serveur. Dans la section Couche 2, sélectionnez le VLAN à dissocier du port. Cliquez sur Supprimer.

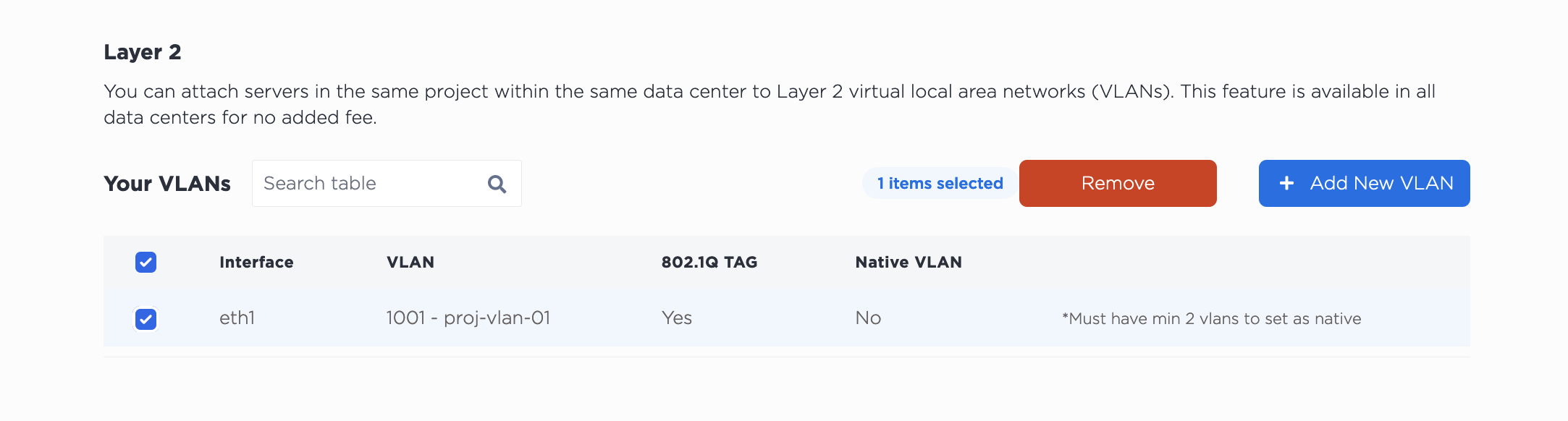

Removing a VLAN

Notez que la désaffectation du VLAN ne le supprime PAS de votre projet. Le VLAN continuera d'exister après sa désaffectation du port.

Pour revenir au réseau de couche 3, cliquez sur Convertir vers un autre type de réseau, puis sélectionnez Couche 3. Cliquez ensuite sur Convertir en couche 3 pour lancer le processus.

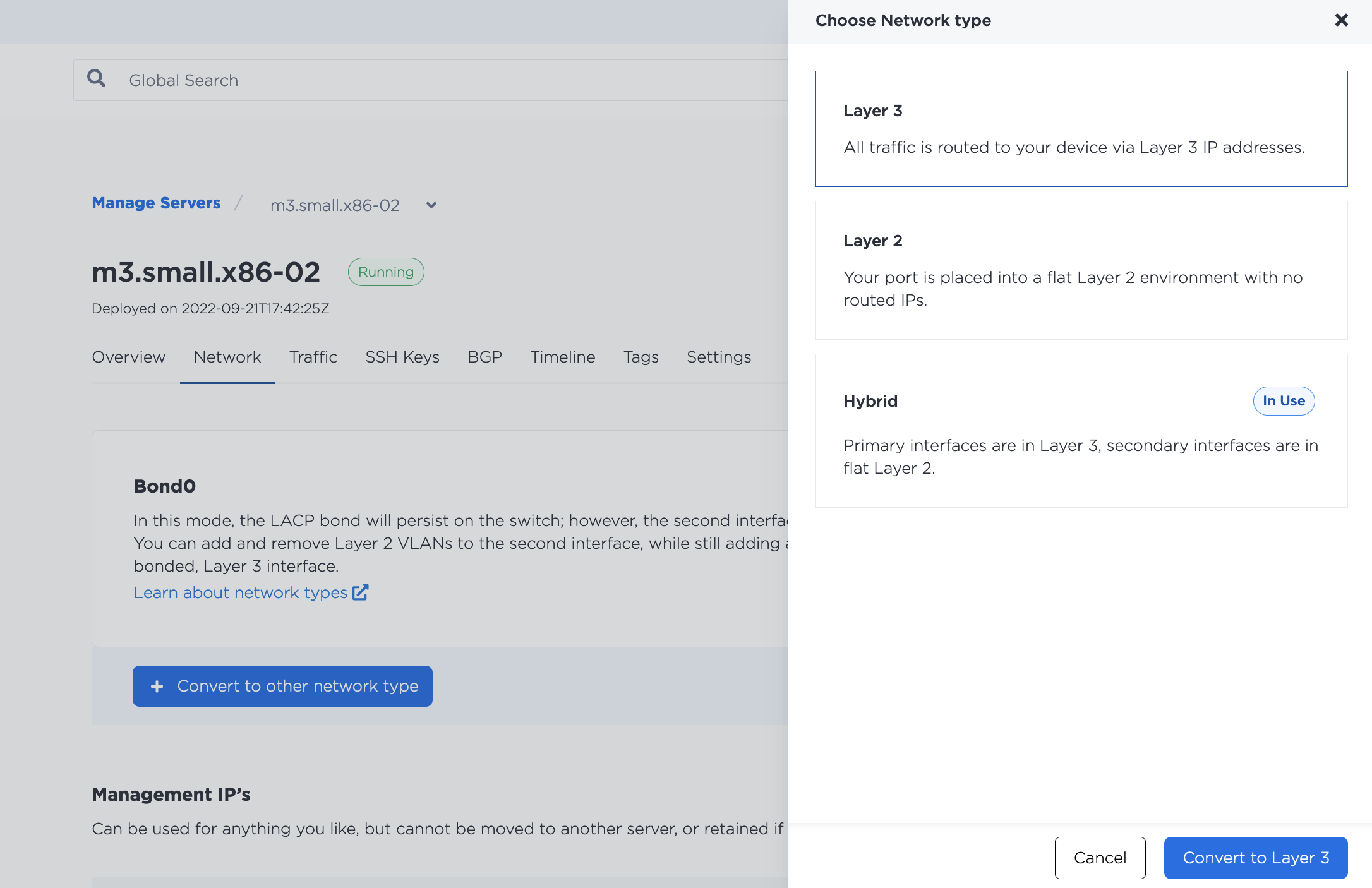

Converting back to Layer 3 Panel
