Mode hybride lié

Equinix Metal™ permet aux utilisateurs de modifier le mode réseau des serveurs du mode par défaut Layer 3 Bonded à un mode hybride Layer 3 et Layer 2 Bonded.

Le mode hybride lié permet une configuration « liée » hautement disponible de deux interfaces réseau prenant en charge simultanément les modes de couche 2 et 3. Cela permet de conserver la fonctionnalité de prise en charge des couches 2 et 3, tout en conservant une interface réseau liée hautement disponible couvrant deux commutateurs en amont distincts.

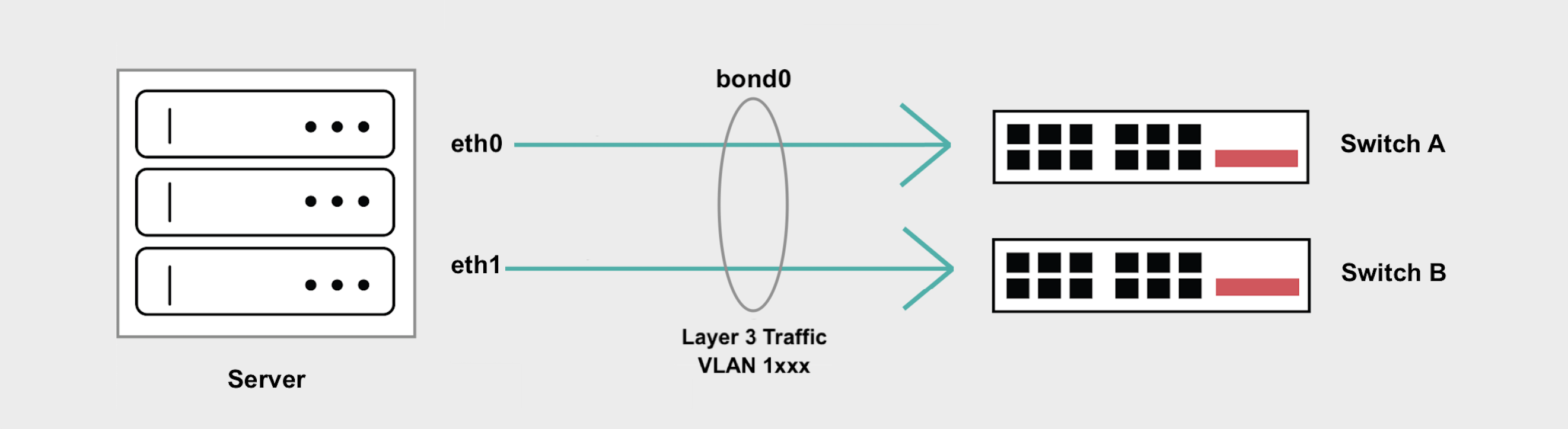

Hybrid Bonded Diagram

Il s’agit d’un moyen de mettre en œuvre des modèles de réseau cloud hybride courants tels que l’exécution de pare-feu, de passerelles personnalisées, de contrôleurs d’entrée et d’autres types de proxys qui font face à Internet d’un côté et à une infrastructure privée de couche 2 de l’autre côté.

Aperçu général​

  • En mode hybride lié, tout le trafic de couche 3 et de couche 2 est géré sur bond0.
  • L'accès Internet de votre serveur est préservé via votre adresse IP publique attribuée par Equinix Metal .
  • Le trafic de couche 3 n'est pas balisé.
  • Tout le trafic de couche 2 doit être étiqueté et géré par des sous-interfaces sur bond0, une pour chaque VLAN.
  • Le mode hybride lié ne prend pas en charge le trafic de couche 2 non balisé ni la définition d'un VLAN natif.

Activation du mode hybride lié​

L'activation du mode hybride lié peut être effectuée en attribuant un VLAN à l'interface liée sur votre serveur.

Dans la console Equinix Metal, allez à l'onglet Réseau du serveur, cliquez sur Convertir en un autre type de réseau, sélectionnez Hybride et choisissez Agrégé.

Sélectionnez ensuite le VLAN dans la liste déroulante pour l'attribuer à l'interface bond0. Cliquez sur Convertir en hybride pour appliquer les modifications.

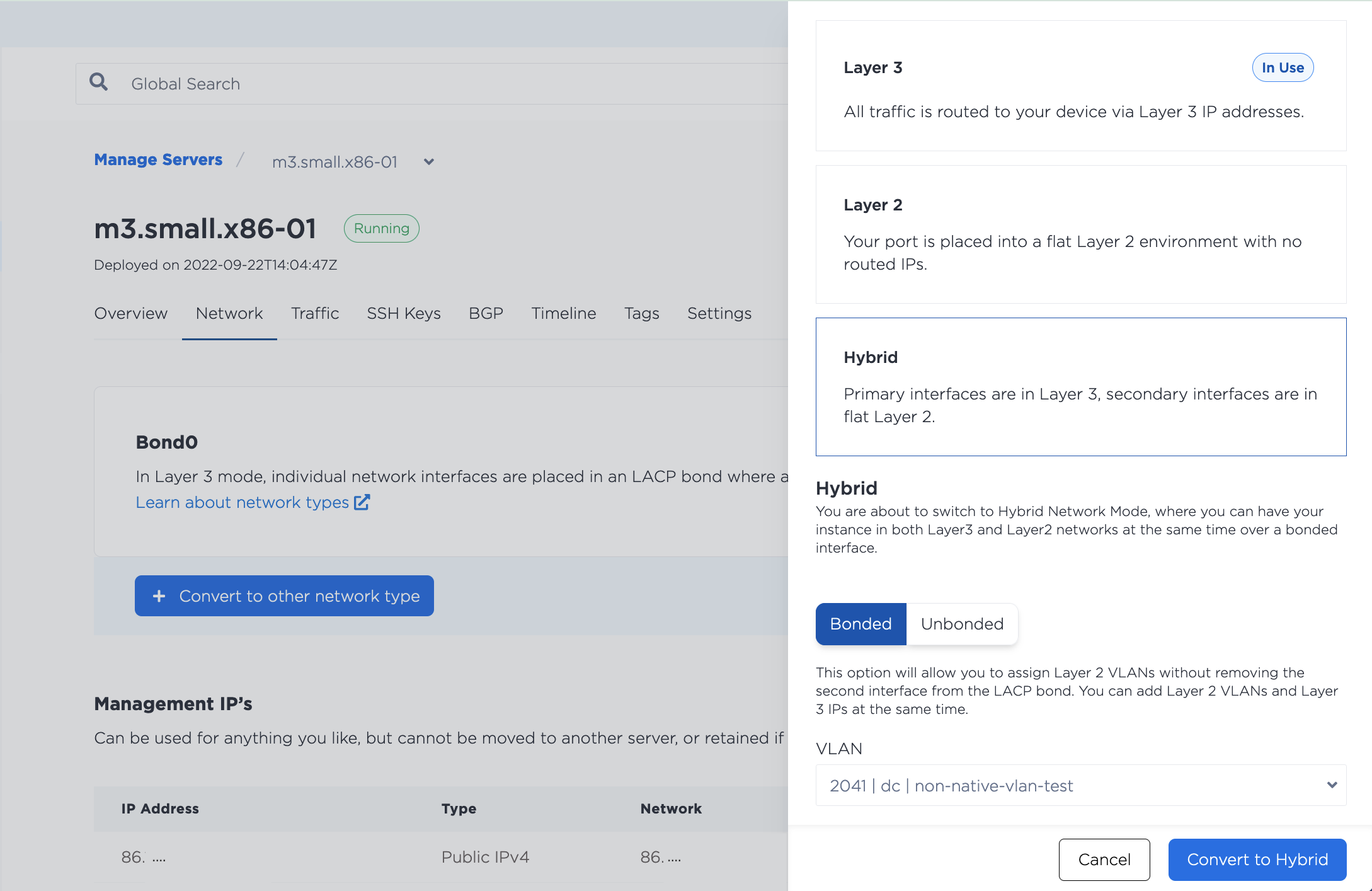

Converting to Hybrid Bonded mode options panel

Configuration de vos serveurs​

Une fois le VLAN attribué à bond0, vous devrez configurer le réseau sur le système d'exploitation du serveur. Le trafic de couche 3 et celui du VLAN passant par bond0, vous devrez créer une sous-interface pour gérer le trafic étiqueté sur le VLAN. Le mode Hybrid Bonded ne prend pas en charge le trafic VLAN non étiqueté ni la configuration d'un VLAN natif.

Les exemples suivants utilisent un VLAN avec l'ID de VLAN 1036 et le sous-réseau 198.51.100.0/24.

Remarque: L’utilisation du sous-réseau commençant par 10.x.x.x pour votre trafic VLAN n’est pas recommandée car nous l’utilisons pour le réseau privé du serveur et des collisions pourraient se produire si vous utilisez le même sous-réseau.

iproute2 est un utilitaire de gestion des configurations réseau du noyau Linux. Il est inclus dans la plupart des distributions Linux.

  1. Installez et configurez les prérequis pour les VLAN et les interfaces balisées.

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. Ajoutez une nouvelle sous-interface à bond0 pour gérer le trafic étiqueté. L'exemple utilise l'ID de VLAN 1036.

    ip link add link bond0 name bond0.1036 type vlan id 1036

  3. Attribuez une adresse IP de votre sous-réseau VLAN à la sous-interface. L'exemple utilise l'adresse IP 198.51.100.2.

    ip addr add 198.51.100.2/24 dev bond0.1036

  4. Affichez l'interface et vérifiez qu'elle s'affiche.

    ip link set dev bond0.1036 up
    ip -d link show bond0.1036

  • Optionnel: Pour rendre la configuration réseau permanente et survivre aux redémarrages du serveur, ajoutez la nouvelle sous-interface au fichier /etc/network/interfaces.

    auto bond0.1036
    iface bond0.1036 inet static
    pre-up sleep 5
    address 198.51.100.2/24
    netmask 255.255.255.0
    vlan-raw-device bond0

    Remarque: La ligne pre-up sleep 5 permet d'éviter les conflits sur bond0 lors du démarrage du serveur.

Vous devez exécuter les mêmes étapes sur tous les serveurs que vous souhaitez connecter au VLAN, en attribuant une adresse IP différente du sous-réseau à chacun.

Ajout de plusieurs VLAN​

L'ajout de plusieurs VLAN à la liaison est pris en charge, il vous suffit de vous assurer qu'il existe une sous-interface qui recevra les paquets destinés à chaque VLAN.

Pour attribuer un autre VLAN, ou plusieurs VLAN simultanément, allez à la page Réseau du serveur. Dans la section Couche 2, cliquez sur Ajouter un nouveau VLAN pour assigner le VLAN au port bond0.

Adding multiple VLANs slide-out panel

Cliquez sur Ajouter pour commencer les modifications. Veuillez noter que si vous attribuez plusieurs VLAN simultanément, ils seront ajoutés par un processus par lots asynchrone, qui démarre immédiatement, mais peut prendre un certain temps.

Une fois les VLAN attribués à bond0, répétez le processus de configuration de vos serveurs pour créer les sous-interfaces étiquetées supplémentaires pour chaque VLAN.

Test de la connexion VLAN​

Vous devriez maintenant pouvoir communiquer entre les serveurs de votre réseau VLAN de couche 2.

root@dev-02:~# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.898 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.659 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.649 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.421 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3037ms

Reconversion vers la couche 3​

Pour revenir à la configuration réseau de couche 3 par défaut, supprimez tous les VLAN de bond0.

Pour dissocier un VLAN d'un port, allez à l'onglet Réseau du serveur. Dans la section Couche 2, sélectionnez le ou les VLAN à dissocier du serveur et cliquez sur Supprimer.

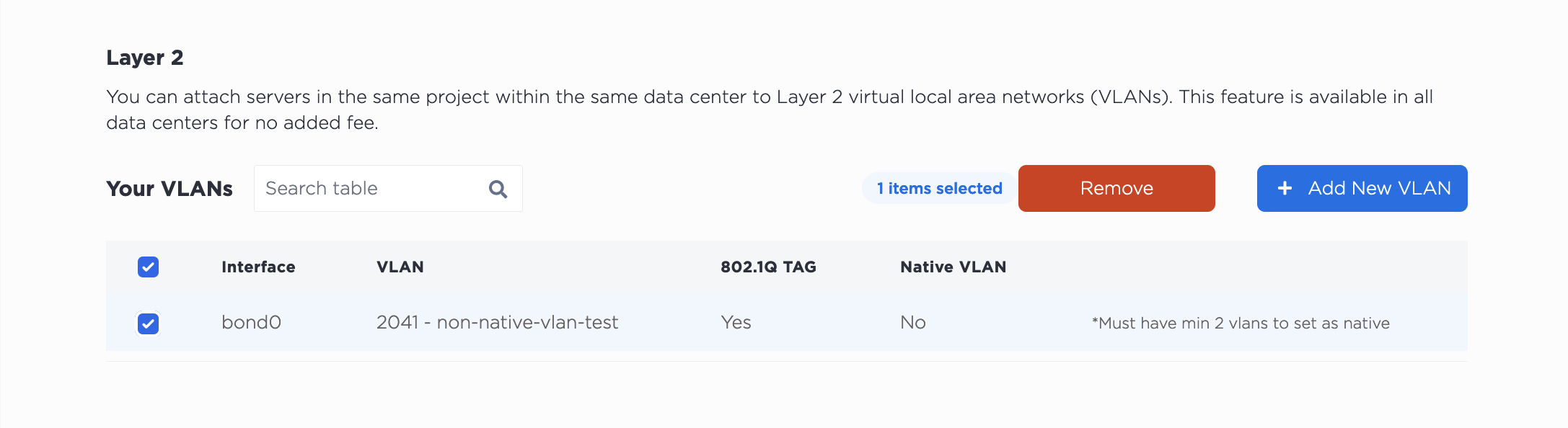

Removing a VLAN

Notez que la dissociation du VLAN de ce serveur ne le supprime PAS de votre projet. Le VLAN continuera d'exister après sa dissociation du serveur.

Une fois tous les VLAN supprimés du port, bond0 repassera en mode couche 3. Vous pourrez alors utiliser n'importe quel autre mode réseau existant.
