Routage direct
Le routage direct permet aux périphériques d'un réseau de communiquer directement entre eux, sans routeur intermédiaire. Il est généralement utilisé dans les petits réseaux où tous les périphériques sont connectés au même segment ou sous-réseau. Les protocoles de routage direct ne font appel ni à des algorithmes de routage complexes ni à l'échange d'informations de routage entre les périphériques. Ils s'appuient plutôt sur la connaissance de la topologie du réseau par les périphériques et sur leur capacité à communiquer directement entre eux.
Le routage direct prend en charge le protocole VRRP (Virtual Router Redundancy Protocol). L'accès Internet Equinix (EIA) à double port est conçu pour la résilience du service plutôt que pour l'agrégation de bande passante. Le trafic initié par le client (vers Internet) doit toujours être acheminé vers l'adresse IP virtuelle (VIP) VRRP de l'EIA afin d'assurer une disponibilité optimale. Le trafic sortant de l'EIA (de l'EIA vers le client) peut, dans certains cas, transiter par les deux ports/connexions VRRP. Cependant, les clients ne doivent pas s'attendre à un partage de charge complet du trafic EIA-client. Les deux ports fonctionnent comme un seul service logique avec un seul engagement de bande passante. La conception à double port/connexion offre une redondance, pas une capacité accrue.
Sources de sous-réseaux IP
Les options disponibles pour les sous-réseaux IP LAN utilisés par les services EIA sont décrites ici. Consultez Attribution d'adresses IP pour plus d'informations.
- Adresses IP attribuées par Equinix - Cette option nécessite l'achat de sous-réseaux IP LAN supplémentaires auprès d'Equinix.
- Adresses IP attribuées par le client - Les adresses IP fournies par le client doivent être au minimum de type IPv4
/24ou IPv6/48. Voir Attribution d'adresses IP.
Direct unique
Cette configuration utilise un réseau plat, c'est-à-dire qu'il n'y a pas de réseau routé.
Pour les adresses IP attribuées par Equinix, les adresses IP par défaut attribuées par Equinix sont de type /30 pour IPv4 et /64 pour IPv6. Le premier octet est réservé au routeur Equinix.
Pour les adresses IP attribuées par le client, utilisez vos propres adresses IP publiques pour le réseau local. Vos sous-réseaux doivent être au minimum de /24 pour IPv4 ou /48 pour IPv6. Attribuez une adresse à votre routeur Equinix parmi vos adresses IP.

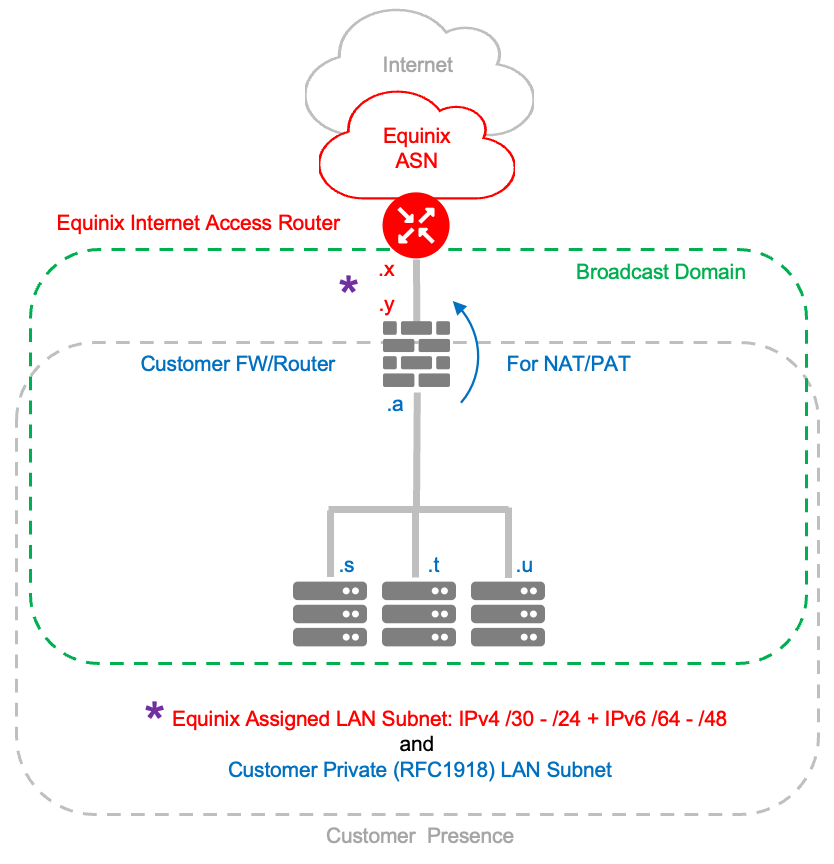

Pour exécuter la traduction d'adresses réseau (NAT) ou la traduction d'adresses de port (PAT), vous devez fournir votre propre routeur ou pare-feu.
Double Direct
Pour les adresses IP attribuées par Equinix, Equinix attribue par défaut un sous-réseau /29 pour les adresses IPv4 et /64 pour les adresses IPv6. Les trois premiers octets sont réservés à Equinix dans l'ordre suivant: adresse IP virtuelle VRRP Equinix, adresse IP principale Equinix et adresse IP secondaire Equinix. La passerelle du client pointe vers l'adresse IP VRRP Equinix.
Exemple:
| Network | 149.97.230.128/29 |
|---|---|
| Equinix VRRP IP | 149.97.230.129 |
| Equinix Primary IP | 149.97.230.130 |
| Equinix Secondary IP | 149.97.230.131 |
Pour les adresses IP attribuées par le client, utilisez vos propres adresses IP publiques pour le réseau local. Vos sous-réseaux doivent être au minimum de /24 pour les adresses IPv4 ou de /48 pour les adresses IPv6. Attribuez des adresses aux routeurs Equinix à partir de votre plage d'adresses IP.
La commutation de protection consiste à commuter votre équipement en fonction des messages Hello de surveillance. Vous devez fournir le réseau multi-accès (commutation de couche 2) nécessaire aux annonces VRRP entre le routeur principal et le client.
Vous devez fournir le réseau de commutation entre vos commutateurs de couche 2.

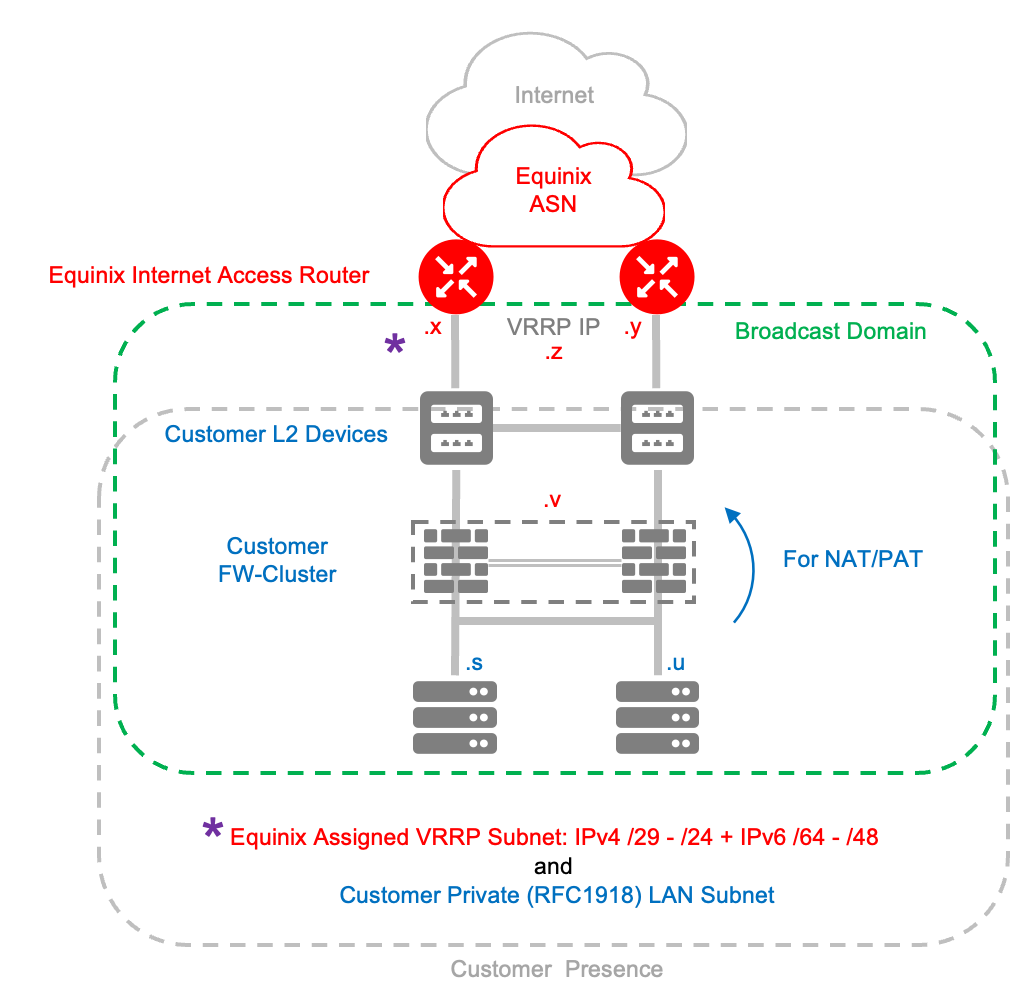

Pour exécuter NAT ou PAT, vous devez fournir votre propre routeur ou pare-feu derrière vos commutateurs de couche 2, comme indiqué:
