Acheminement BGP

Le protocole BGP (Border Gateway Protocol) détermine les meilleurs itinéraires réseau pour la transmission de données sur Internet. Internet est constitué de milliers de réseaux privés, publics, d'entreprises et gouvernementaux interconnectés par des protocoles, de l'équipement et des technologies de communication standardisés. Lorsque vous naviguez sur Internet, les données transitent par plusieurs réseaux avant d'atteindre leur destination. Le protocole BGP analyse tous les chemins possibles et sélectionne le meilleur. Par exemple, lorsqu'un utilisateur aux États-Unis lance une application dont les serveurs d'origine sont situés en Europe, le protocole BGP assure une communication rapide et efficace.

Equinix attribue un numéro de système autonome (ASN) privé à votre réseau local. La stratégie BGP est utilisée pour sélectionner:

• Routes par défaut
• Itinéraires complets
• Routes par défaut et complètes

Approvisionnement en sous-réseaux IP

Les options disponibles pour les sous-réseaux IP LAN utilisés par les services EIA sont décrites ici:

Il est possible de configurer jusqu'à 100 sous-réseaux par service EIA. Ces sous-réseaux peuvent comprendre une combinaison d'adresses IP attribuées par Equinix et d'adresses attribuées par le client. L'utilisation conjointe d'adresses Equinix et d'adresses client sur un même service EIA est autorisée uniquement si l'ASN d'annonce est fourni par Equinix. Les adresses attribuées par Equinix ne peuvent pas être annoncées à l'aide d'un ASN client.

Adresses IP attribuées par Équinix

Fourni par Equinix, vous devez acheter des sous-réseaux IP LAN supplémentaires auprès d'Equinix pour cette option.

Adresses IP attribuées au client

Les adresses IP fournies par le client (eia-ip-allocation.md) doivent être au minimum de type IPv4 /24 ou IPv6 /48. Pour les adresses IP attribuées par le client, ce dernier peut utiliser soit son propre ASN public (uniquement pour la variante EIA sur Dédiée), soit un ASN privé attribué par Equinix.

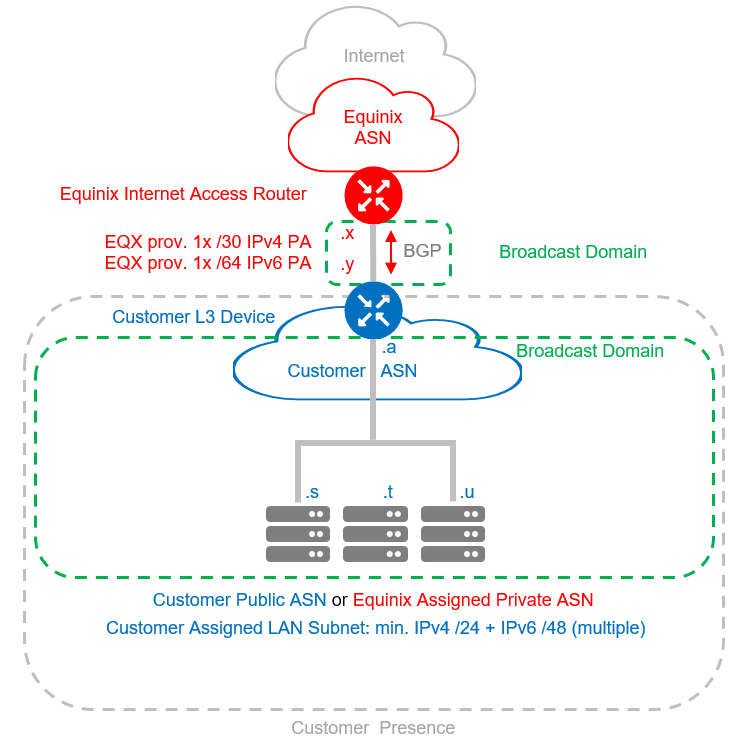

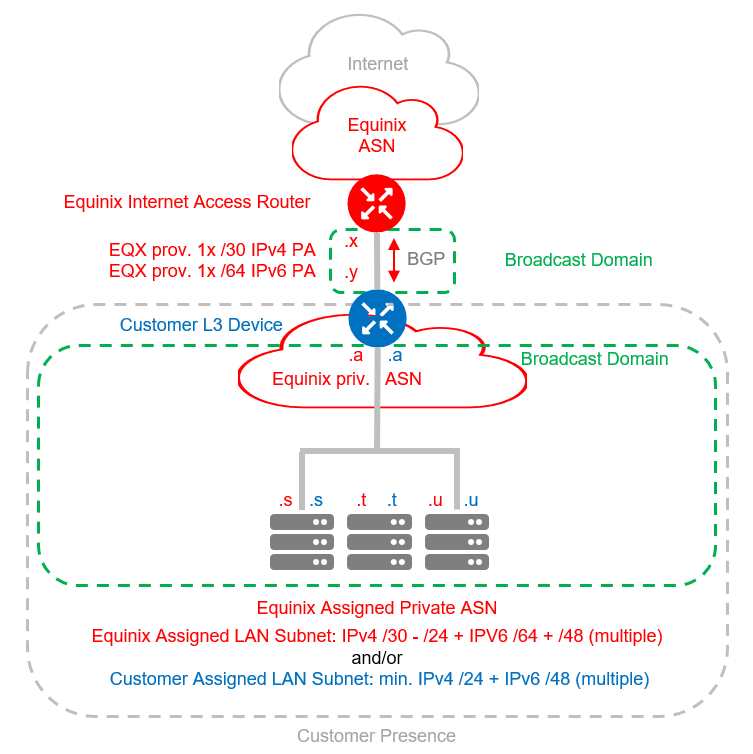

Architectures à port unique

Pour le protocole BGP à port unique, Equinix attribue un numéro de système autonome (ASN) privé au réseau local (LAN) et un sous-réseau IP WAN par défaut de /30 pour les adresses IPv4 et de /64 pour les adresses IPv6. Un équipement de couche 3 compatible BGP est requis.

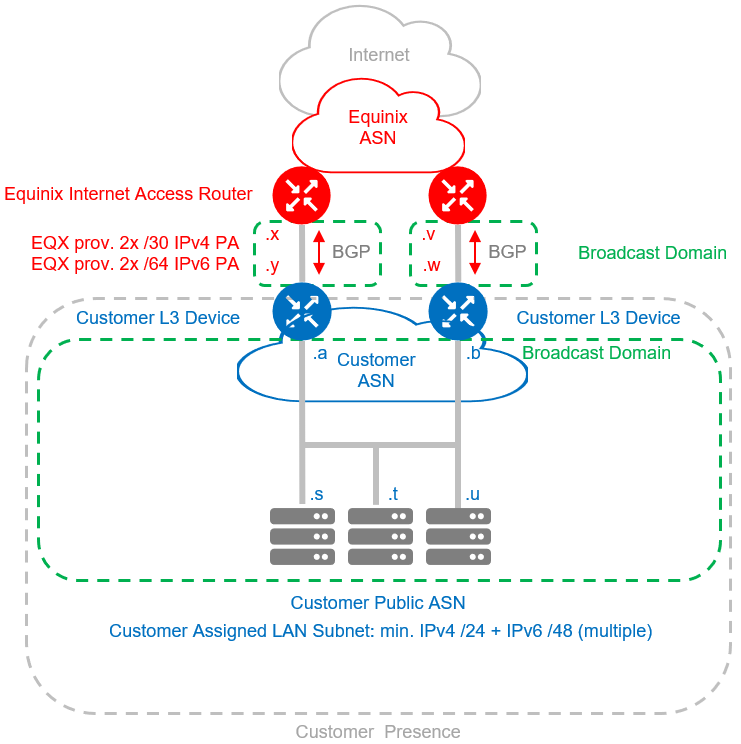

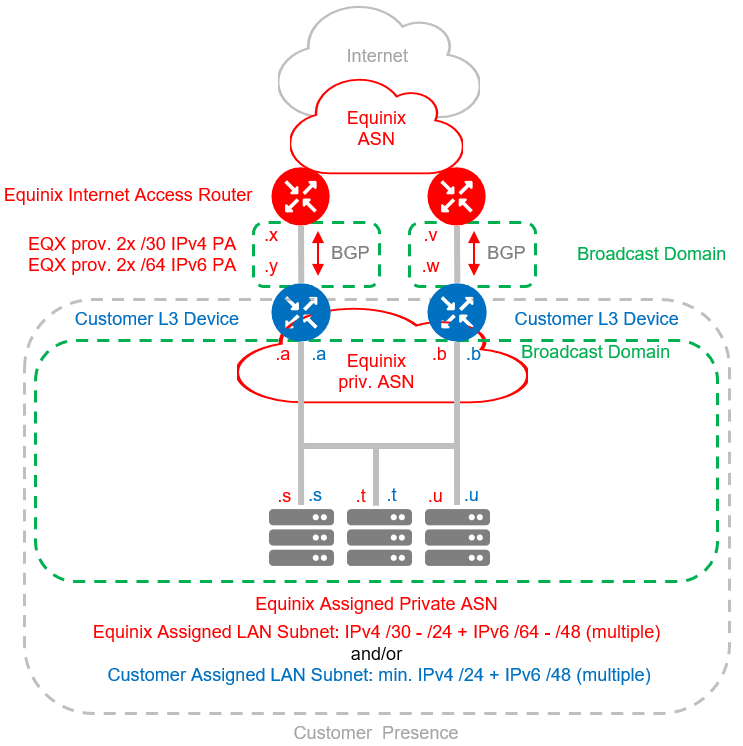

Architectures à double port

Par défaut, Equinix attribue un numéro de système autonome (ASN) privé au réseau local (LAN), ainsi que deux sous-réseaux WAN IPv4 /30 et deux sous-réseaux WAN IPv6 /64. Une paire d'appareils de couche 3 est nécessaire pour la configuration à double connexion.

Ingénierie du trafic - Communautés BGP

Les communautés suivantes sont accessibles à tous les utilisateurs BGP:

• préférence locale inférieure

  • 65502:80 Set local preference to a lower value than standard customer (above peers, multi homed customer scenario)

• Trou noir déclenché à distance

  • 65535:666 Blackhole a single host within customer’s ranges

Si vous utilisez BGP et vos propres adresses IP, vous pouvez contrôler la manière dont vos routes sont annoncées depuis l'AS15830 et le flux du trafic entrant dans votre réseau. Equinix propose les communautés suivantes à associer à vos préfixes.

• Ajouter en préfixe (Adresses IP attribuées par le client seulement)

  • 65501:nnnn Prepend 1x AS15830 towards a provider or IXs in a metro
  • 65502:nnnn Prepend 2x AS15830 towards a provider or IXs in a metro
  • 65503:nnnn Prepend 3x AS15830 towards a provider or IXs in a metro
  • 65505:nnnn (to be deprecated) Prepend 5x AS15830 towards a provider or IXs in a metro

• Ne pas diffuser (Adresses IP attribuées par le client seulement)

  • 65509:nnnn Do not announce the prefix towards a provider or IXs in a metro
  • 65509:300 Do not announce to any peer globally
  • 65509:400 Do not announce to any ISP provider globally

Le suffixe « nnnn » peut être soit l'ASN du fournisseur, soit l'un des suivants:

AMER

• 3301 - Peers in Toronto (TR) metro
• 3302 - Peers in Atlanta (AT) metro
• 3305 - Peers in Chicago (CH) metro
• 3307 - Peers in Dallas (DA) metro
• 3308 - Peers in Washington (DC) metro
• 3312 - Peers in Los Angeles (LA) metro
• 3315 - Peers in New York (NY) metro
• 3319 - Peers in Seattle (SE) metro
• 3322 - Peers in Silicon Valley (SV) metro
• 3323 - Peers in Miami (MI) metro
• 3324 - Peers in Rio de Janeiro (RJ) metro
• 3325 - Peers in São Paulo (SP) metro
• 3328 - Peers in Bogota (BG) metro
• 3330 - Peers in Mexico City (MX) metro
• 3331 - Peers in Vancouver (VA) metro
• 3332 - Peers in Kamloops (KA) metro
• 3333 - Peers in Winnipeg (WI) metro
• 3334 - Peers in Calgary (CL) metro
• 3335 - Peers in Montreal (MT) metro
• 3338 - Peers in Monterrey (MO) metro
• 3339 - Peers in Lima (LM) metro
• 3340 - Peers in Santiago (ST) metro

Asie-Pacifique

• 6301 - Peers in Hong Kong (HK) metro
• 6304 - Peers in Osaka (OS) metro
• 6305 - Peers in Tokyo (TY) metro
• 6306 - Peers in Singapore (SG) metro
• 6307 - Peers in Melbourne (ME) metro
• 6308 - Peers in Sydney (SY) metro
• 6309 - Peers in Perth (PE) metro
• 6310 - Peers in Seoul (SL) metro
• 6314 - Peers in Mumbai (MB) metro
• 6316 - Peers in Jakarta (JK) metro
• 6317 - Peers in Kuala Lumpur (KL) metro
• 6318 - Peers in Johor (JH) metro

ÉMÉA

• 301 - Peers in London (LD) metro
• 302 - Peers in Manchester (MA) metro
• 303 - Peers in Dublin (DB) metro
• 304 - Peers in Frankfurt (FR) metro
• 305 - Peers in Amsterdam (AM) metro
• 306 - Peers in Paris (PA) metro
• 307 - Peers in Milan (ML) metro
• 308 - Peers in Stockholm (SK) metro
• 309 - Peers in Helsinki (HE) metro
• 310 - Peers in Istanbul (IL) metro
• 312 - Peers in Sofia (SO) metro
• 313 - Peers in Warsaw (WA) metro
• 317 - Peers in Munich (MU) metro
• 319 - Peers in Geneva (GV) metro
• 320 - Peers in Zurich (ZH) metro
• 321 - Peers in Madrid (MD) metro
• 322 - Peers in Lisbon (LS) metro
• 323 - Peers in Barcelona (BA) metro
• 324 - Peers in Hamburg (HH) metro
• 331 - Peers in Johannesburg (JN) metro

Exemples:

• 65501:1299 Prepend 1x AS15830 towards Arelion AS1299
• 65503:3325 Prepend 3x AS15830 towards any peer in São Paulo
• 65509:301 Do not announce to any IX peer in London
• 65502:80 Set local preference below standard customers but above peers (backup)

Communautés d'origine

Le trafic est représenté comme suit dans différentes métropoles:

AMER

• 15830:200 - All AS15830 customers
• 15830:3201 - Customers in Toronto (TR) metro
• 15830:3202 - Customers in Atlanta (AT) metro
• 15830:3204 - Customers in Culpeper (CU) metro
• 15830:3205 - Customers in Chicago (CH) metro
• 15830:3207 - Customers in Dallas (DA) metro
• 15830:3208 - Customers in Washington (DC) metro
• 15830:3212 - Customers in Los Angeles (LA) metro
• 15830:3213 - Customers in Houston (HO) metro
• 15830:3215 - Customers in New York (NY) metro
• 15830:3216 - Customers in Philadelphia (PH) metro
• 15830:3219 - Customers in Seattle (SE) metro
• 15830:3222 - Customers in Silicon Valley (SV) metro
• 15830:3223 - Customers in Miami (MI) metro
• 15830:3224 - Customers in Rio de Janeiro (RJ) metro
• 15830:3225 - Customers in São Paulo (SP) metro
• 15830:3226 - Customers in Denver (DE) metro
• 15830:3227 - Customers in Boston (BO) metro
• 15830:3228 - Customers in Bogota (BG) metro
• 15830:3230 - Customers in Mexico City (MX) metro
• 15830:3231 - Customers in Vancouver (VA) metro
• 15830:3232 - Customers in Kamloops (KA) metro
• 15830:3233 - Customers in Winnipeg (WI) metro
• 15830:3234 - Customers in Calgary (CL) metro
• 15830:3235 - Customers in Montreal (MT) metro
• 15830:3238 - Customers in Monterrey (MO) metro
• 15830:3239 - Customers in Lima (LM) metro
• 15830:3240 - Customers in Santiago (ST) metro

Asie-Pacifique

• 15830:200 - All AS15830 customers
• 15830:6201 - Customers in Hong Kong (HK) metro
• 15830:6204 - Customers in Osaka (OS) metro
• 15830:6205 - Customers in Tokyo (TY) metro
• 15830:6206 - Customers in Singapore (SG) metro
• 15830:6207 - Customers in Melbourne (ME) metro
• 15830:6208 - Customers in Sydney (SY) metro
• 15830:6209 - Customers in Perth (PE) metro
• 15830:6210 - Customers in Seoul (SL) metro
• 15830:6214 - Customers in Mumbai (MB) metro
• 15830:6215 - Customers in Chennai (CN) metro
• 15830:6216 - Customers in Jakarta (JK) metro
• 15830:6217 - Customers in Kuala Lumpur (KL) metro
• 15830:6218 - Customers in Johor (JH) metro

ÉMÉA

• 15830:200 - All AS15830 customers
• 15830:201 - Customers in London (LD) metro
• 15830:202 - Customers in Manchester (MA) metro
• 15830:203 - Customers in Dublin (DB) metro
• 15830:204 - Customers in Frankfurt (FR) metro
• 15830:205 - Customers in Amsterdam (AM) metro
• 15830:206 - Customers in Paris (PA) metro
• 15830:207 - Customers in Milan (ML) metro
• 15830:208 - Customers in Stockholm (SK) metro
• 15830:209 - Customers in Helsinki (HE) metro
• 15830:210 - Customers in Istanbul (IL) metro
• 15830:212 - Customers in Sofia (SO) metro
• 15830:213 - Customers in Warsaw (WA) metro
• 15830:215 - Customers in Zwolle (ZW) metro
• 15830:216 - Customers in Enschede (EN) metro
• 15830:217 - Customers in Munich (MU) metro
• 15830:218 - Customers in Dusseldorf (DU) metro
• 15830:219 - Customers in Geneva (GV) metro
• 15830:220 - Customers in Zurich (ZH) metro
• 15830:221 - Customers in Madrid (MD) metro
• 15830:222 - Customers in Lisbon (LS) metro
• 15830:223 - Customers in Barcelona (BA) metro
• 15830:224 - Customers in Hamburg (HH) metro
• 15830:225 - Customers in Brussels (BL) metro
• 15830:227 - Customers in Bordeaux (BX) metro
• 15830:231 - Customers in Johannesburg (JN) metro
