Types de ports

Lors de la commande de votre port Fabric, choisissez soit une ligne privée virtuelle Ethernet (EVPL) basée sur VLAN utilisant l'encapsulation 802.1Q ou 802.1ad, soit une ligne privée Ethernet (EPL) non étiquetée basée sur le port.

• EVPL ports can create multiple VCs from a Fabric port, segmenting traffic based on the VLAN assigned to the VC. You can order Fabric ports with either encapsulation option (Dot1q or QinQ) to obtain point-to-multipoint capabilities over Equinix Fabric.

• EPL ports can only create one VC between the two ports to pass traffic, including any VLANs, transparently without traffic segmentation.

remarque

Unités de transmission maximales (MTU) - Les ports sur Equinix Fabric sont configurés avec une taille MTU par défaut de 9100 octets.

Ports de ligne privée virtuelle Ethernet (EVPL)

Equinix Fabric réalise des interconnexions multiples sur le même port physique à l'aide de l'encapsulation 802.1Q (Dot1q) ou 802.1ad (Q-in-Q) basée sur un réseau local virtuel.

• IEEE 802.1Q – Également connu sous le nom de Dot1q, il s'agit du protocole de liaison réseau standard du secteur. Il prend en charge plusieurs VLAN sur la même interface physique et définit l'utilisation du marquage VLAN sur les trames Ethernet pour créer des réseaux logiquement séparés. Les clients doivent attribuer un identifiant de VLAN unique à chaque circuit virtuel pour assurer la séparation du trafic. Bien que cela soit peu probable, les clients Fabric peuvent techniquement créer jusqu'à 4 094 circuits virtuels à partir d'un port Dot1q, en utilisant tous les VLAN disponibles.

• IEEE 802.1ad – Également connu sous les noms de Q-in-Q, VLAN Stacking et double-tagging, ce protocole est basé sur le 802.1Q, mais utilise deux balises 802.1Q au lieu d'une. Composé d'une balise externe ou s-tag (parfois appelée balise de service ou balise de fournisseur de services), et d'une balise interne ou c-tag (également appelée balise client, 802.1ad), Q-in-Q est souvent utilisé par les fournisseurs de services pour étendre jusqu'à 4 094 VLAN clients avec une seule balise de fournisseur de services.

Le trafic sera redirigé vers la connexion virtuelle (VC) correspondante configurée dans Equinix Fabric. Si le trafic est étiqueté avec un VLAN non mappé à une VC, ou arrive sans étiquetage, il sera abandonné à l'entrée.

Traduction VLAN

Equinix Fabric est essentiellement une infrastructure de commutation de couche 2, ce qui vous permet de créer une connexion sur un VLAN et Equinix la traduit automatiquement en un VLAN sur le segment Ethernet de destination (côté z) en fonction de la manière dont le VLAN y a été défini.

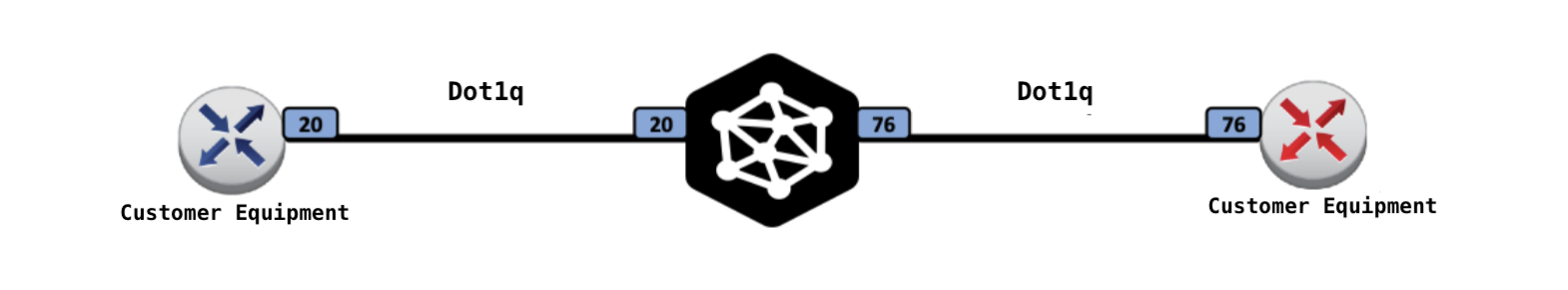

Dot1q à Dot1q

Équinix traduit les balises Dot1q côté A et côté Z.

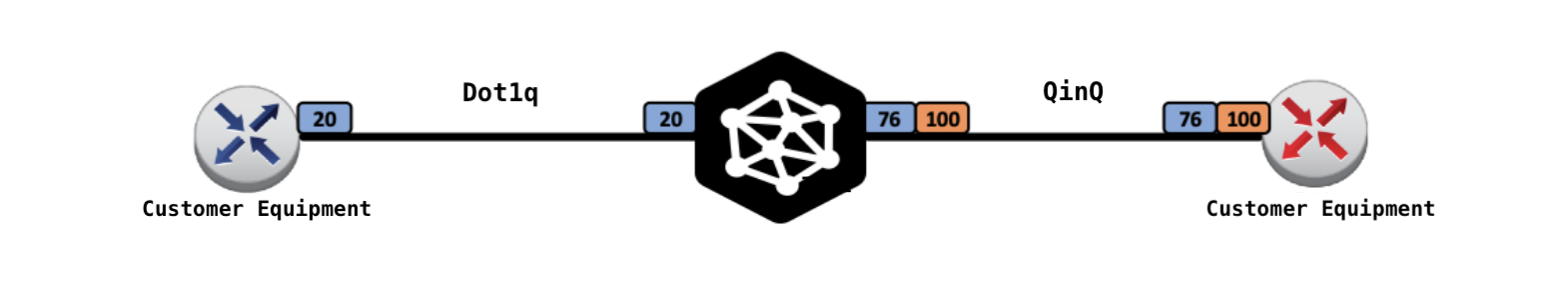

Dot1q vers QinQ

L'étiquette Dot1q côté A est retirée et la trame est envoyée via l'interface côté Z avec la combinaison s-tag.c-tag définie côté Z ajoutée à la trame.

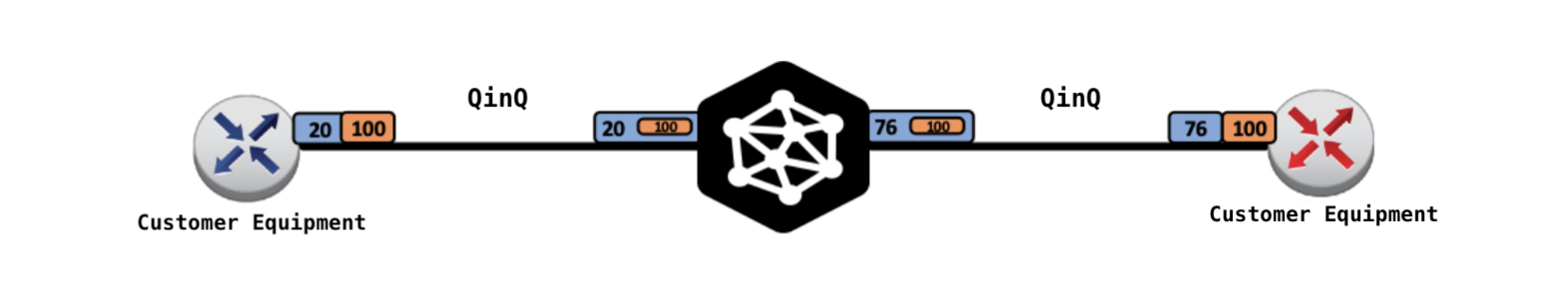

QinQ à QinQ

La trame est tunnelisée, l'étiquette S (VLAN externe) est traduite et la trame encapsulée est préservée.

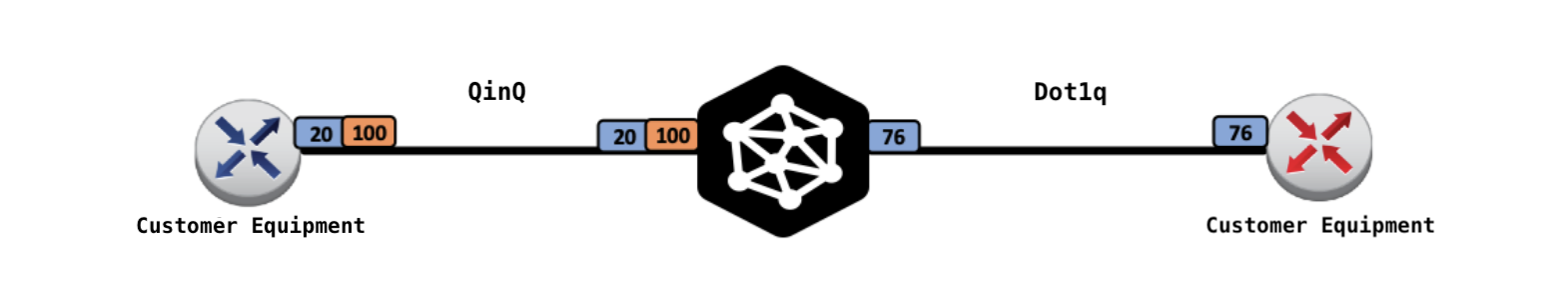

QinQ vers Dot1q

La combinaison s-tag.c-tag côté A est extraite, et la trame est envoyée à l'interface côté Z avec l'étiquette Dot1q côté Z ajoutée à la trame.

Exemple

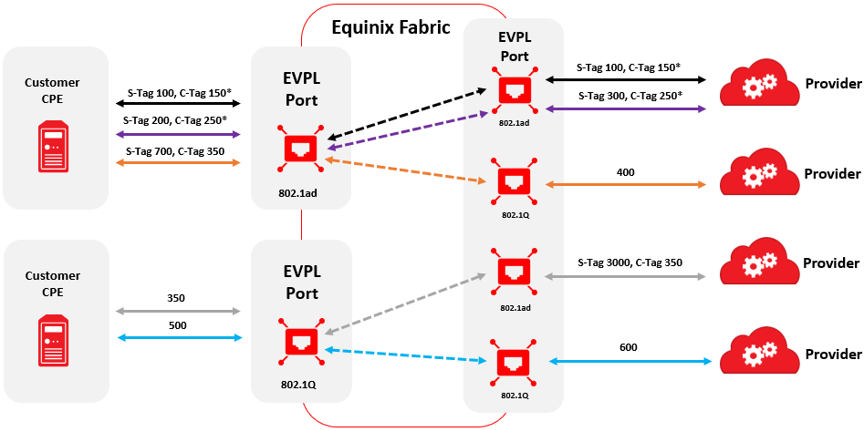

Le schéma ci-dessous est un exemple complexe montrant les deux EVPL configurés pour 802.1ad et 802.1Q avec les caractéristiques suivantes :

• Plusieurs étiquettes peuvent aller au même fournisseur.
• Plusieurs balises peuvent aller à des fournisseurs différents.
• Le trafic non balisé est abandonné.
• Les balises sans destination sont abandonnées.
• Equinix Fabric ne reconnaît pas les balises internes (Customer Tag, également appelée C-Tag) lors de la création de VC entre deux ports 802.1ad. Fabric correspond uniquement à la balise externe (Service Tag, également appelée S-Tag).
• Equinix Fabric peut traduire toutes les balises, sauf lors du passage entre deux ports 802.1ad (Equinix Fabric est aveugle aux balises internes et ne peut pas les traduire).

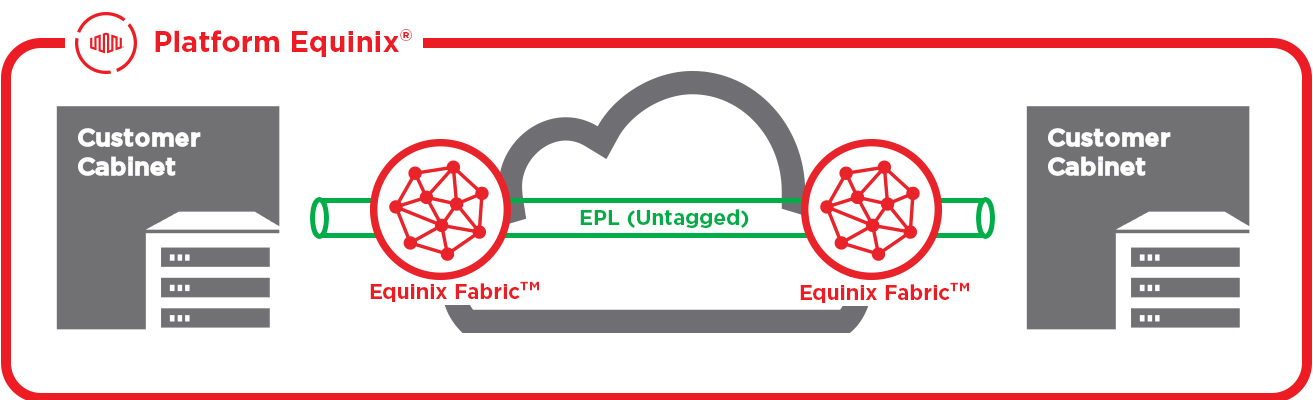

Ports de ligne privée Ethernet (EPL)

Sur les ports EPL, le trafic étiqueté VLAN, non étiqueté ou une combinaison des deux est transporté tel quel entre les deux ports.

Chaque port EPL autorise une seule connexion et le trafic n'est pas séparé. Les utilisateurs peuvent faire transiter plusieurs VLAN via une connexion EPL, mais Equinix se contente de les transmettre sans les traiter.

Exemple

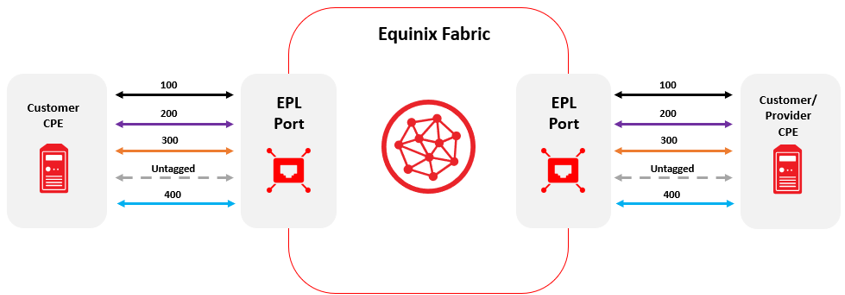

Le schéma ci-dessous est un exemple complexe montrant l'utilisation de l'EPL sur Equinix Fabric. Les VCs EPL ont les caractéristiques suivantes :

• Ils sont hautement transparents - toutes les trames Ethernet, à l'exception des trames de pause, passent par l'EPL.
• Tout le trafic entrant dans un port EPL sortira vers le port EPL distant.
• Equinix Fabric est aveugle à tout le trafic au sein du VC EPL ; la traduction VLAN n'est pas prise en charge.
• L'EPL nécessite deux ports et seulement deux ports.
• Un seul VC est créé entre les ports EPL.
