Connectivité redondante via Network Edge

Voici quelques exemples de cas d'utilisation de la redondance du routeur cloud EquinixFabric fournie via des connexions avec Network Edge:

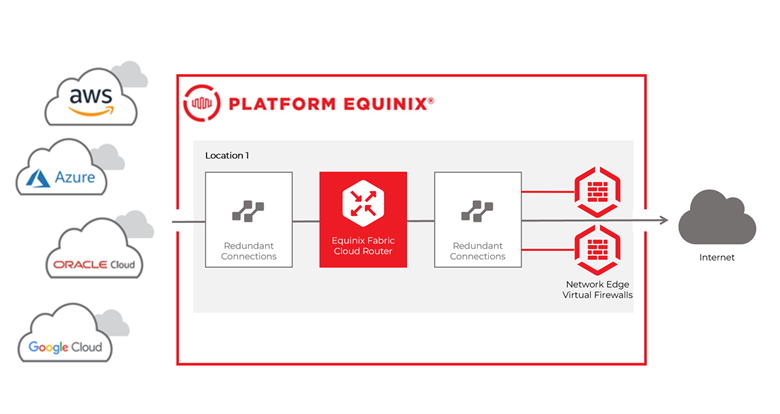

Les clients de Fabric Cloud Router déployant des applications multicloud peuvent souhaiter exploiter un point d'accès sécurisé, redondant et centralisé vers des réseaux distants. Equinix Fabric permet aux utilisateurs de créer des connexions redondantes entre les périphériques virtuels Fabric Cloud Router et Network Edge, afin de fournir une connectivité Internet haute disponibilité aux réseaux privés connectés au routeur cloud.

  • Connectivité locale gratuite entre le Fabric Cloud Router et les périphériques Network Edge, jusqu'à 1 Gbit/s.
  • Redondance prête à l'emploi au sein du réseau Equinix Fabric lors de la création de connexions redondantes vers des périphériques Network Edge redondants.
  • Une variété de périphériques virtuels Network Edge et de modèles de déploiement pris en charge, pour fournir une connectivité hautement disponible et sécurisée.
  • Options de configuration de routage flexibles pour gérer les préférences d'itinéraire/connectivité entre le Fabric Cloud Router et les périphériques virtuels Network Edge redondants.

Connexions aux périphériques virtuels redondants​

Les utilisateurs peuvent créer une connectivité redondante vers une paire de périphériques Network Edge redondants, fonctionnant comme des périphériques virtuels autonomes actifs/actifs. Pour plus d'informations sur les périphériques Network Edge redondants, consultez la page Options de haute disponibilité dans Network Edge.

De plus, un groupe de liaison de périphériques (DLG) peut être utilisé pour assurer la connectivité entre les périphériques virtuels redondants, afin d'assurer une haute disponibilité. Consultez la documentation relative à la liaison de périphériques (Lien de périphérique) pour plus d'informations.

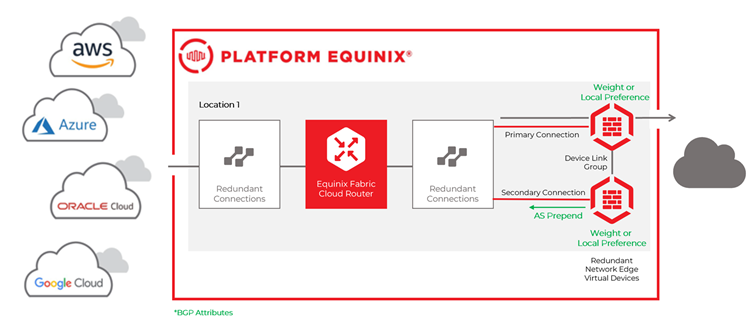

La préférence de routage entre le Fabric Cloud Router et les périphériques virtuels peut être influencée par les attributs bien connus du protocole BGP (Border Gateway Protocol). Cela permet aux clients de garantir que tout le trafic est acheminé via la connexion principale vers le périphérique virtuel principal. La connexion secondaire peut servir de connexion de basculement pour le trafic.

Une façon de s'assurer que la connexion principale et le périphérique virtuel sont préférés pour le trafic consiste à utiliser la configuration BGP suivante sur les périphériques virtuels :

  • Pour influencer le trafic des périphériques virtuels vers le routeur cloud:

    • Configurez une pondération plus élevée pour les routes apprises du routeur cloud sur le périphérique virtuel principal.
    • Sinon, si la pondération n'est pas prise en charge sur l'appareil virtuel, vous pouvez configurer une Préférence locale plus élevée pour les routes apprises du routeur Fabric Cloud sur le appareil virtuel principal.

  • Pour influencer le trafic du routeur Cloud vers les périphériques virtuels:

    • Pour les routes par défaut annoncées par le appareil virtuel secondaire, vous pouvez utiliser AS Prepend pour informer le routeur cloud que cette route est moins préférée.

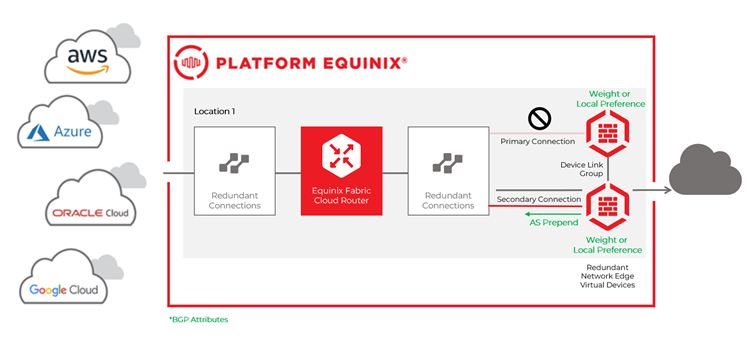

En cas de défaillance du périphérique virtuel principal ou de la connexion principale, le trafic du routeur Cloud bascule vers la connexion secondaire.

Connexions aux grappes de périphérie de réseau​

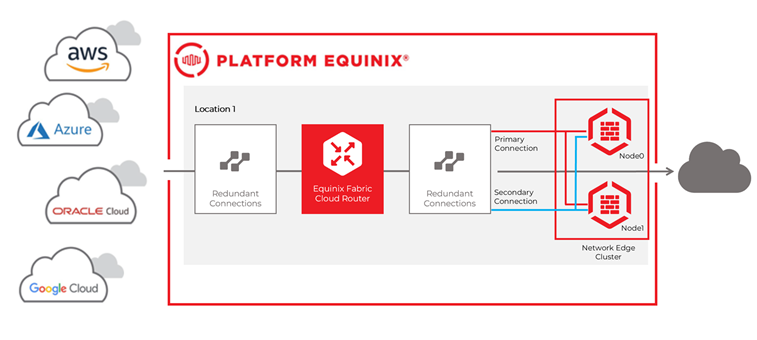

Les utilisateurs de Cloud Router peuvent créer une connectivité redondante vers un cluster Network Edge, qui fonctionne comme une paire d'appareils virtuels actif/passif. Pour plus d'informations sur les grappes Network Edge, consultez la page Options de haute disponibilité dans Network Edge.

Pour les clients déployant des topologies redondantes à l'aide de clusters Network Edge, le nœud actif du cluster peut être considéré comme le propriétaire des sessions/connexions BGP avec le Fabric Cloud Router. La redondance est assurée pour les connexions et les nœuds du cluster Network Edge .

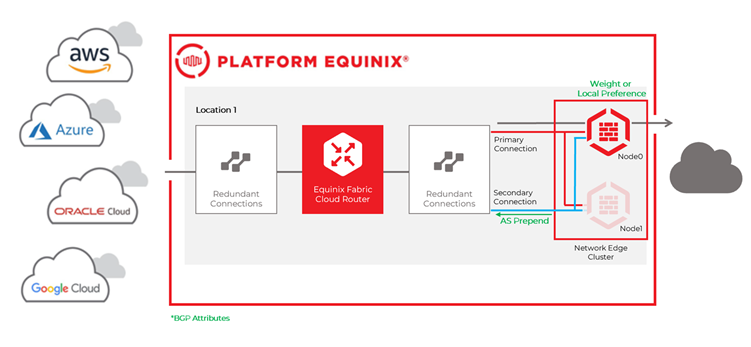

La préférence de routage entre le routeur cloud et le cluster de Network Edge peut être influencée par l'utilisation d'attributs BGP bien connus. Cela permet aux clients de garantir que tout le trafic est acheminé via la connexion principale vers l'équipement virtuel principal. La connexion secondaire peut servir de connexion de basculement pour le trafic. N'oubliez pas que le nœud actif est propriétaire des deux sessions BGP ; la configuration BGP doit donc être identique sur les deux nœuds.

Une façon de s'assurer que la connexion principale est préférée pour le trafic consiste à utiliser la configuration BGP suivante sur les nœuds de cluster :

  • Pour influencer le trafic des nœuds du cluster vers le routeur cloud:

    • Configurez un poids plus élevé pour les itinéraires appris à partir du routeur cloud sur la connexion principale pour les deux nœuds.
    • Alternativement, si le poids n'est pas pris en charge sur les périphériques virtuels, vous pouvez configurer une préférence locale plus élevée pour les itinéraires appris à partir du routeur cloud sur la connexion principale sur les deux nœuds.

  • Pour influencer le trafic du routeur Cloud vers les nœuds du cluster:

    • Pour les itinéraires annoncés à partir de la connexion secondaire sur les deux nœuds, vous pouvez utiliser AS Prepend pour informer le routeur cloud que ce chemin secondaire est moins préféré.

En cas d’échec de la connexion principale, le trafic du routeur Cloud bascule vers la connexion secondaire.

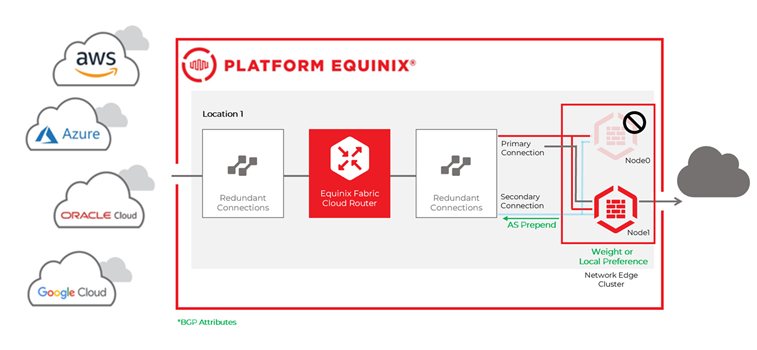

L'échec du nœud principal dans le cluster Network Edge maintient la session BGP principale active vers le routeur Cloud, mais celle-ci est désormais active sur le nœud secondaire.

Connexions aux périphériques virtuels géoredondants​

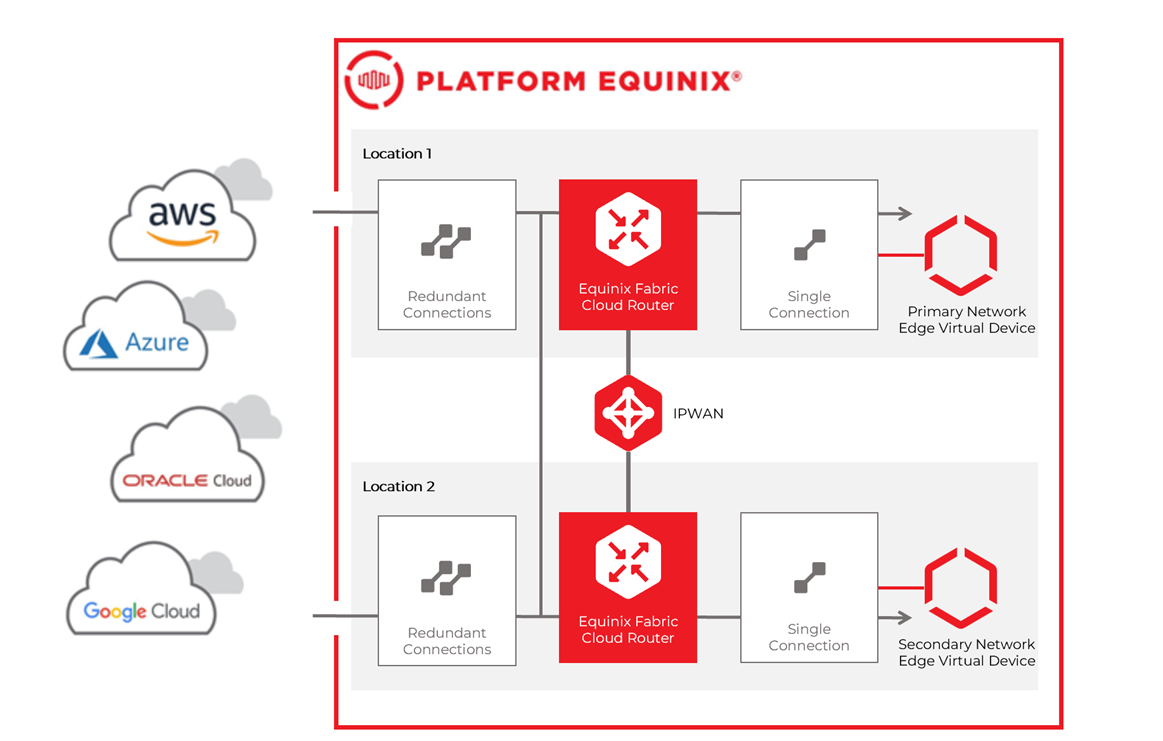

Les utilisateurs peuvent exploiter les réseaux IP-WAN et des connexions uniques entre deux routeurs Fabric Cloud et des périphériques redondants réseau Edge situés dans différentes régions métropolitaines. Ces périphériques virtuels sont considérés comme géoredondants. Cette architecture de redondance vise à protéger les données contre les pannes de centre de données à un emplacement donné. Pour plus d'informations sur les périphériques géorepérants Network Edge, consultez le document Achieve Resiliency through Geo-Redundancy.

Ce cas d'utilisation permet aux utilisateurs de connecter des applications cloud et d'autres ressources Equinix Fabric à des périphériques virtuels redondants situés dans deux emplacements métropolitains différents.
