Exemples liés au cloud

Ces exemples décrivent quelques cas d'utilisation typiques liés au cloud pour Equinix Fabric Cloud Router:

Routage de nuage à nuage​

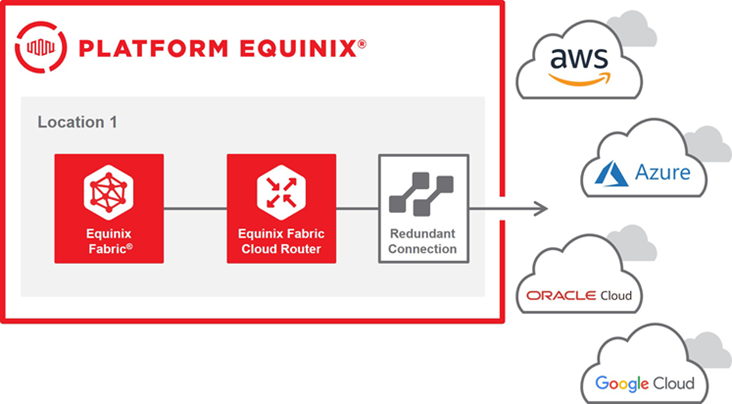

Ce cas d’utilisation de Fabric Cloud Router montre comment améliorer les performances des applications et réduire les coûts.

  • Idéal lorsque vous utilisez des applications en nuage qui nécessitent un transfert de données entre différents fournisseurs de nuage. Vous pouvez acheminer le trafic localement plutôt que de passer par le centre de données le plus proche.
  • Évitez le trafic de backhauling en utilisant un routage privé et localisé de nuage à nuage là où vous en avez besoin. Cela permet de réduire la latence sans investir dans un déploiement physique.
  • Contourner l'internet public pour plus de fiabilité et de sécurité, et réduire les frais de sortie.
  • L'installation et le provisionnement de la configuration se font en quelques minutes, puis la gestion en est facilitée. Vous n'avez pas besoin d'exécuter BGP ou d'avoir un ASN, et vous pouvez faire évoluer la bande passante à la hausse ou à la baisse.
  • Profitez de la résilience intégrée. Lorsque vous configurez des connexions redondantes, un routeur virtuel diversifié est attribué. Il n'est pas nécessaire de déployer des routeurs virtuels redondants.

Exemple: mise en réseau entre Google Cloud et Azure​

Vous pouvez vérifier que le routage cloud à cloud a été précédemment établi avec Quick Connect entre Fabric Cloud Router et Google Cloud, et entre Fabric Cloud Router et Microsoft Azure.

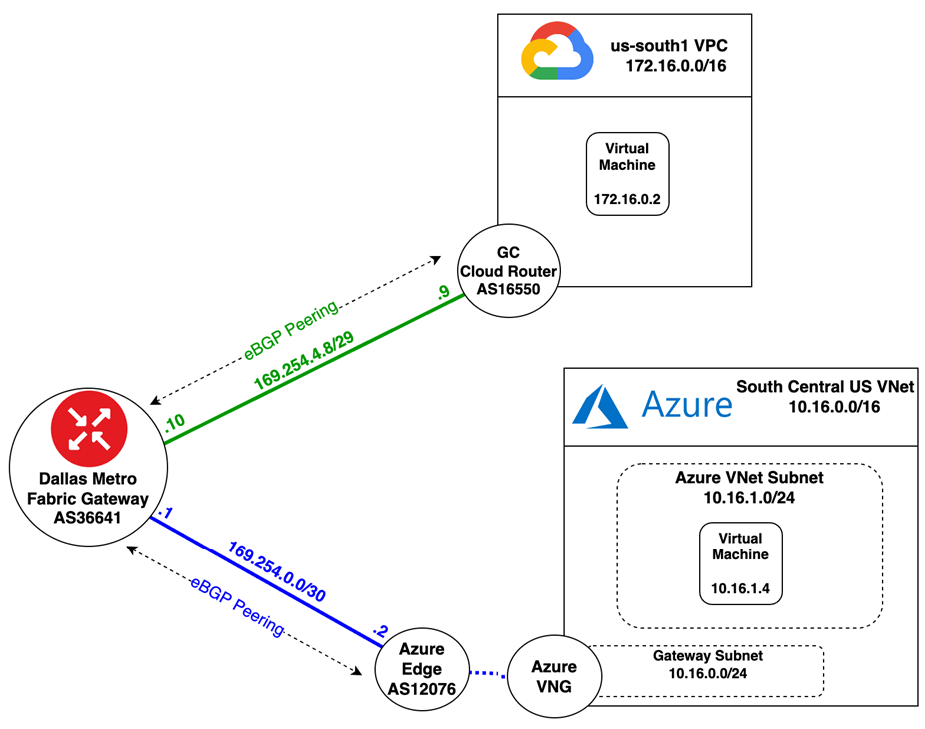

Voici un exemple de routeur Fabric Cloud dans la région métropolitaine de Dallas, connecté à l'infrastructure de la région « us-south1 » de Google Cloud et de la région « South Central US » de Microsoft Azure. Ces valeurs sont utilisées dans les procédures ci-dessous.

Composants​

  • Un routeur Fabric Cloud existant dans la zone métropolitaine Equinix concernée est nécessaire pour établir la mise en réseau infonuagique à nuage souhaitée. (Voir Créer un routeur Fabric Cloud.)
  • Une connexion Quick Connect existante à Google, configurée avec les informations de routage requises. (Voir Connexion rapide à Google Cloud Platform.)
  • Une connexion existante à Azure, configurée avec les informations de routage requises. (Voir Se connecter à Azure.)
  • Toutes les configurations requises dans chaque fournisseur de services en nuage (CSP) respectif, pour annoncer et accepter des itinéraires par le biais de constructions de réseaux en nuage hybrides qui sont connectées à l'infrastructure concernée.
  • Une machine virtuelle (VM) active et en cours d'exécution dans chaque fournisseur de services infonuagiques (CSP), disposant des droits d'accès administratif et des autorisations de connexion requis. (Requise pour les étapes de validation externe décrites dans Vérifier en externe en faisant transiter le trafic de nuage à nuage.)

Vérifier à l'aide du portail client​

  1. Connectez-vous au [portail client Equinix et allez à Fabric.

  2. Si votre compte Fabric a été migré vers la plateforme Equinix Identity and Access Management (IAM), utilisez la liste déroulante du sélecteur de contexte pour accéder à votre projet et à ses ressources. Pour plus d'informations, consultez Identity and Access Management.

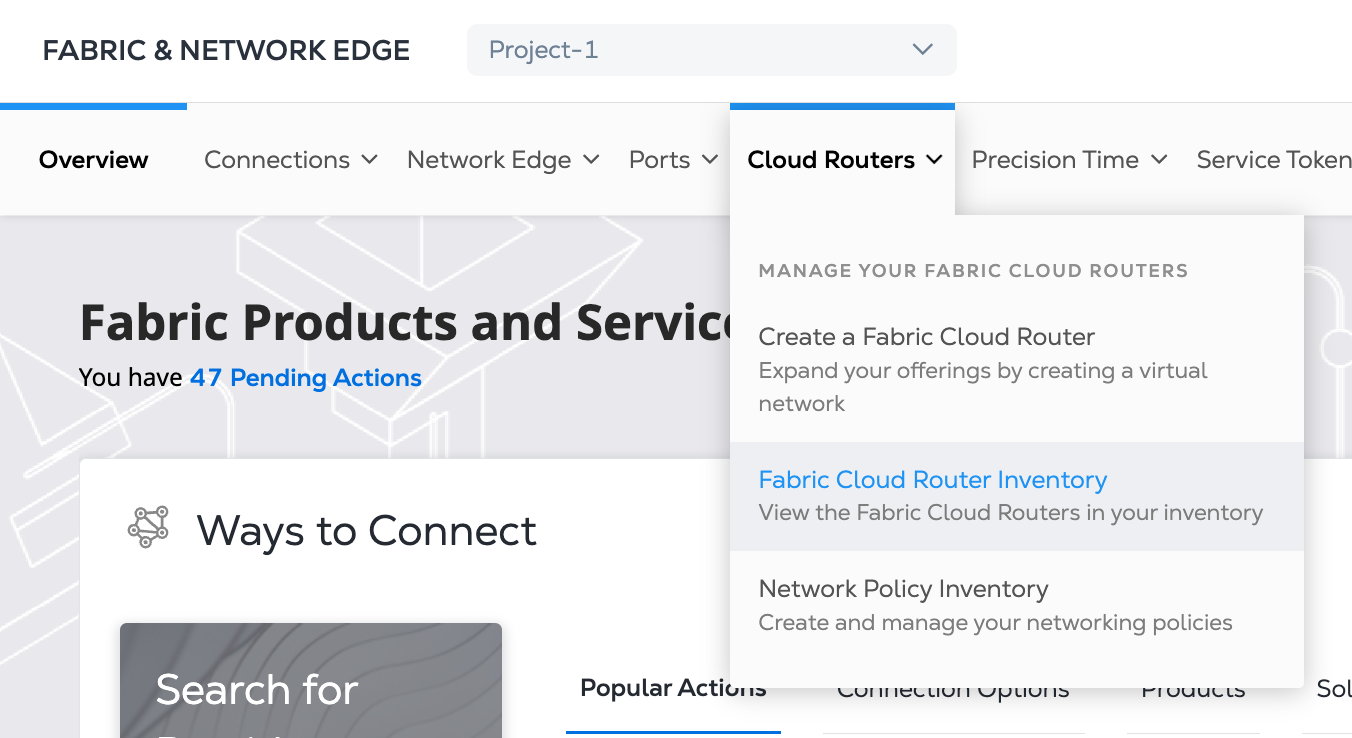

  3. Dans le menu Routeurs Cloud, sélectionnez Inventaire des routeurs Cloud Fabric.

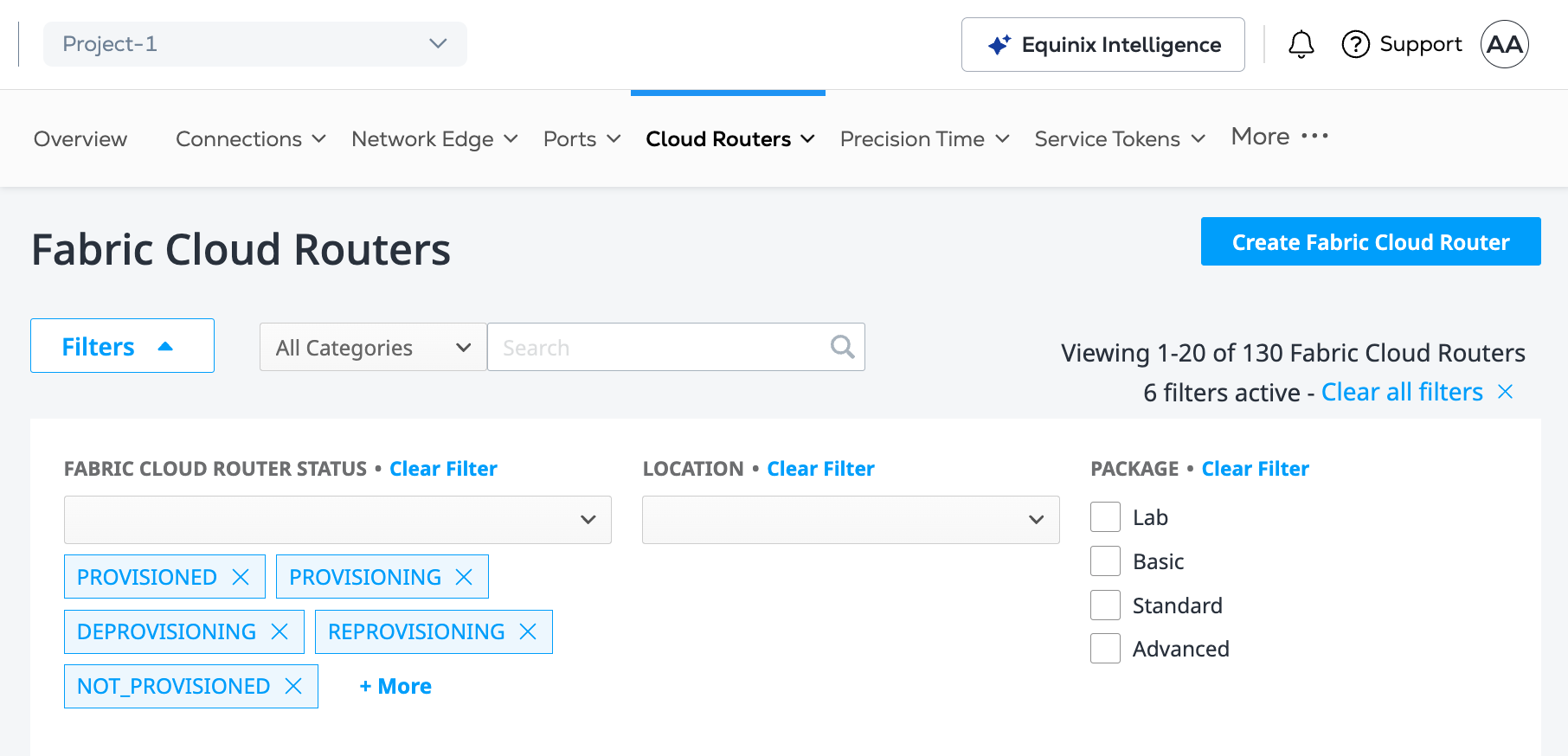

  4. Dans la liste des connexions, recherchez le nom du Fabric Cloud Router . Vous pouvez utiliser les options de filtrage pour affiner votre recherche selon des critères spécifiques.

  5. Cliquez sur le nom du Fabric Cloud Router concerné pour afficher un aperçu de ses détails, notamment son statut, son emplacement et son identifiant unique.

  6. Cliquez sur l'onglet Routes actives. Vérifiez que les routes attendues de chaque CSP sont affichées dans la table de routage.

  7. Si vous avez récemment configuré les détails de routage sur une ou plusieurs connexions, cliquez sur Charger les routes actives pour rafraîchir l'affichage.

Vérification externe par transfert de trafic infonuagique vers nuage​

Vous pouvez également vérifier que le Fabric Cloud Router fonctionne correctement en acheminant le trafic réseau de l'infrastructure de l'un des CSP interconnectés vers une destination d'infrastructure dans un autre.

Vous pouvez utiliser l'utilitaire ping Linux pour envoyer une requête d'écho ICMP d'une machine virtuelle Google Cloud vers une machine virtuelle de destination Azure. Ensuite, vous écoutez la réponse d'écho ICMP de la machine virtuelle Azure sur la machine virtuelle Google Cloud.

  1. Connectez-vous à l’une des deux machines virtuelles exécutées dans chaque CSP respectif associé à l’infrastructure connectée via le routeur Cloud.

  2. Exécutez une commande ping avec l’adresse de destination de l’IP privée de l’autre VM à laquelle vous n’êtes pas actuellement connecté dans l’autre CSP.

    [user@cloud-gateway-documentation-instance ~]$ ping 10.16.1.4
    PING 10.16.1.4 (10.16.1.4) 56(84) bytes of data.
    64 bytes from 10.16.1.4: icmp_seq=1 ttl=61 time=14.6 ms
    64 bytes from 10.16.1.4: icmp_seq=2 ttl=61 time=12.2 ms
    64 bytes from 10.16.1.4: icmp_seq=3 ttl=61 time=12.6 ms
    64 bytes from 10.16.1.4: icmp_seq=4 ttl=61 time=13.1 ms
    64 bytes from 10.16.1.4: icmp_seq=5 ttl=61 time=12.6 ms
    ^C
    --- 10.16.1.4 ping statistics ---
    5 packets transmitted, 5 received, 0% packet loss, time 4006ms
    rtt min/avg/max/mdev = 12.184/13.013/14.565/0.830 ms

  3. Confirmez que vous recevez des réponses ICMP echo après avoir exécuté la commande.

La réception réussie des réponses démontre que le trafic d'un CSP à l'autre est acheminé via le routeur Cloud comme prévu.

Migrations dans le nuage​

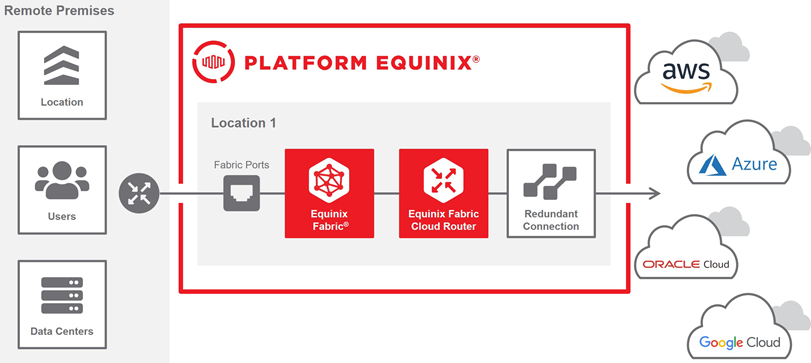

Ce cas d'utilisation de Fabric Cloud Router illustre comment rééquilibrer rapidement vos services cloud lors du transfert de données et d'applications entre fournisseurs cloud ou clouds privés. Votre réseau s'adapte à l'évolution des stratégies commerciales grâce à une connectivité indépendante du cloud, qui vous offre la flexibilité d'évoluer à court ou long terme.

  • Vous pouvez rapidement et facilement établir une connectivité privée pour exécuter un transfert de données, en ne payant que ce dont vous avez besoin.
  • Évitez le verrouillage des fournisseurs afin de pouvoir migrer facilement d'un nuage à l'autre et éliminez les coûts d'investissement liés à l'infrastructure physique.
  • Déployez une bande passante haut débit pour migrer efficacement des applications et des données n'importe où en utilisant le réseau mondial Equinix dans plus de 55 marchés.
  • Contourner l'internet public pour plus de fiabilité et de sécurité, et réduire les frais de sortie.

Applications hybrides multicloud​

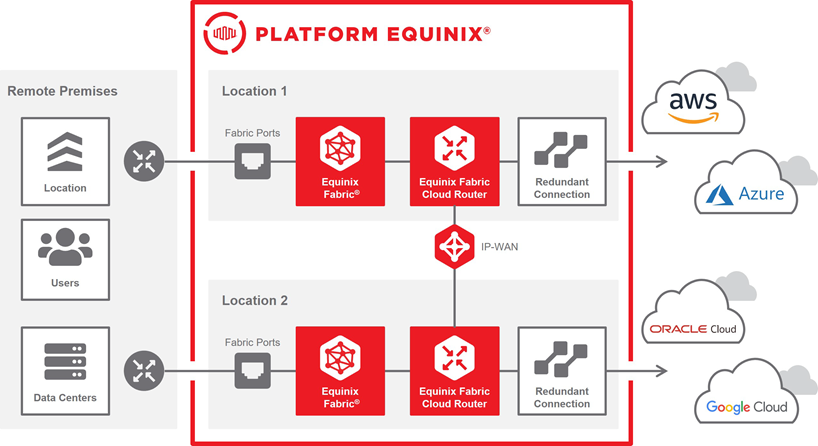

Comme le montre ce cas d'usage, Fabric Cloud Router vous aide à gérer en toute fluidité la croissance des applications multicloud hybrides nécessitant des transferts de données entre clouds, sites périphériques et centres de données. Pour réduire les coûts et étendre vos capacités existantes, Cloud Router gère efficacement les charges de travail sur tous les environnements et sites cloud grâce à un service centralisé et évolutif qui étend et améliore facilement votre réseau.

  • Évitez le trafic de backhauling en créant rapidement de nouveaux routeurs virtuels et connectez-les à l'aide d'IP-WAN pour créer votre propre réseau multipoint.
  • Gérez et surveillez de manière centralisée votre réseau avec des alertes, une journalisation des événements, l'utilisation des connexions et des contrôles opérationnels dans le portail client.
  • Automatiser la connectivité avec des API ou Terraform.
  • Utilisez les options de service flexibles pour plus d'évolutivité, pas de niveaux prédéfinis d'engagement de bande passante, ou pas de connexion virtuelle maximale par routeur virtuel.
