Connexion à FastConnect

Utilisez le portail client ou l'API Equinix pour créer la connexion entre votre Fabric Port, Fabric Cloud Router ou périphérique virtuel Network Edge et Oracle Cloud.

Conditions préalables

• Un compte Oracle Cloud valide permettant de créer et de modifier des circuits FastConnect, notamment:

  • une instance d'Oracle Virtual Cloud Network.
  • Une passerelle de routage dynamique dans la console Oracle avec un réseau infonuagique virtuel connecté.
  • Circuit(s) virtuel(s) FastConnect. Un ou plusieurs circuits FastConnect doivent être créés avant la création de la connexion virtuelle dans Equinix Fabric, car des clés Oracle Cloud ID sont requises lors du processus de création de la connexion.

  Pour plus d'informations, consultez Configuration de la connexion dans la console Oracle

• Un port Fabric, un jeton de service côté A, un routeur Fabric Cloud ou un périphérique virtuel Network Edge

• Pour créer des connexions dans Fabric, vous devez avoir le rôle Fabric Connections Manager.

Créer une connexion

Portal

1. Connectez-vous au [Portail client > Tableau de bord en tissu.

2. Utilisez le sélecteur de contexte et choisissez le projet sous lequel vous voulez établir la connexion. Pour plus d'informations sur les projets, consultez Gestion des projets.

3. Dans le menu Connexions, sélectionnez Créer une connexion.

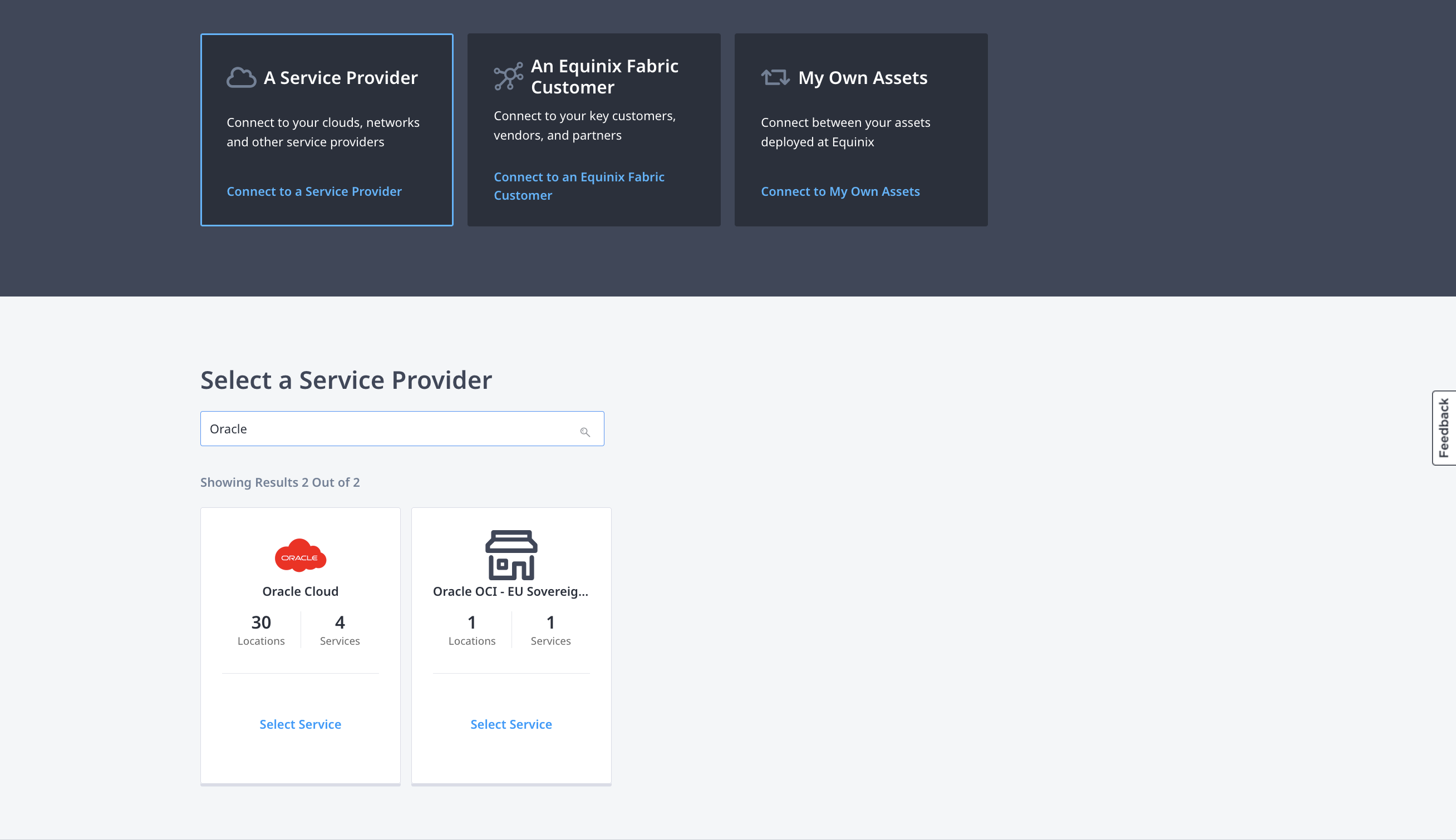

4. Dans la fiche Un fournisseur de services, cliquez sur Se connecter à un fournisseur de services.



5. Rechercher Oracle.

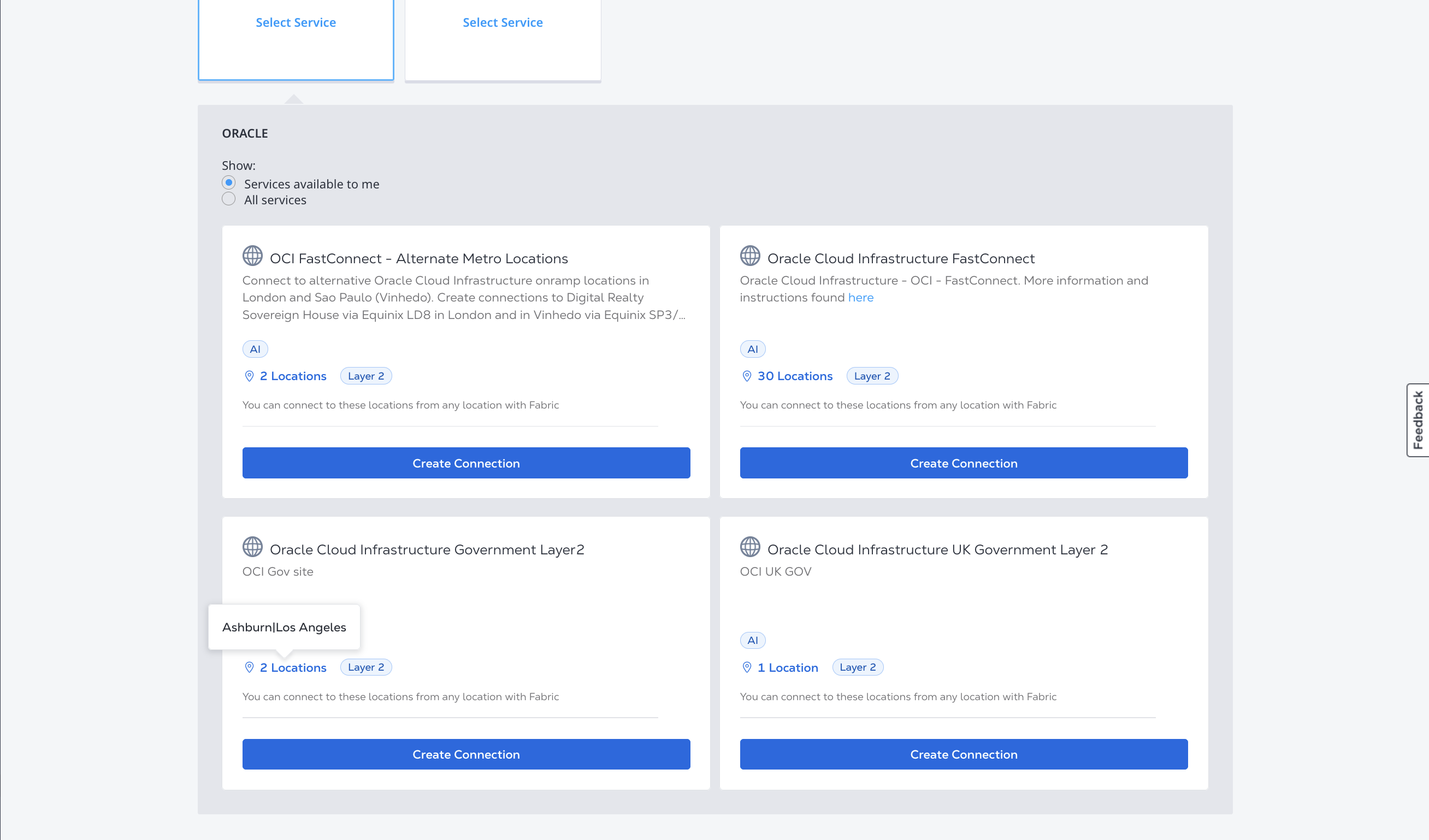

6. Sur la carte Oracle Cloud, cliquez sur Sélectionner un service, puis sur Créer une connexion.

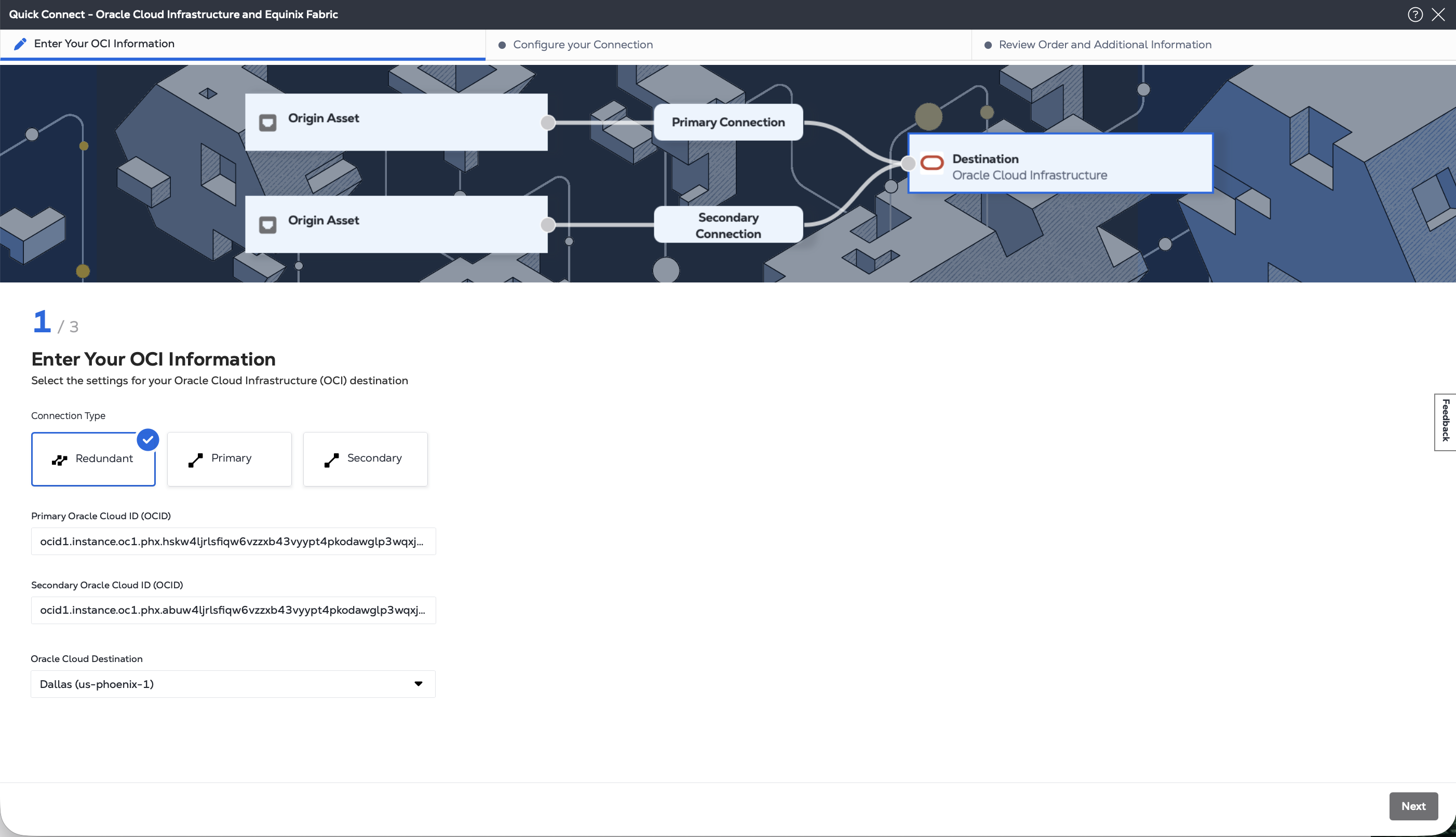

7. Sélectionnez le type de connexion :

• Redondant - Créez une paire de connexions redondantes.
• Principal - Créez une connexion principale unique.
• Secondaire - Créez une connexion secondaire unique.

1. Entrez l'identifiant Oracle Cloud principal et secondaire.

2. Dans la liste déroulante Destination Oracle, sélectionnez la région et la région métropolitaine où se trouvent vos circuits FastConnect et vos ressources. Les régions métropolitaines d'Equinix Fabric avec des points d'accès aux régions OCI peuvent être situées dans différentes villes. Ces connexions sont néanmoins considérées comme locales au sein de Fabric.



3. Cliquez sur Suivant pour configurer votre connexion en fonction du type de ressource d'origine: port, jeton de service, routeur cloud ou périphérique virtuel.

API

1. Authentification: soumettez vos identifiants utilisateur, votre identifiant client et votre clé secrète pour l’authentification OAuth2. Consultez la documentation relative à l’authentification API (Authentification API) pour savoir comment appeler l’API OAuth afin de valider et d’authentifier vos identifiants.

2. Déterminez vos informations de la face A. Soit:

   • Pour obtenir les informations relatives aux ports de votre infrastructure Equinix Fabric, envoyez une requête GET au point de terminaison /fabric/v4/ports. Vous aurez besoin du ou des UUID du port et du type de protocole de liaison (DOT1Q ou QINQ).

   OU

   • Récupérez votre ou vos jetons de service côté client en envoyant une requête GET au point de terminaison /fabric/v4/serviceTokens (https://docs.equinix.com/api-catalog/fabricv4/#tag/Service-Tokens/operation/getServiceTokens). Vous aurez besoin de l'UUID du jeton. Ce jeton côté client fournit les informations nécessaires à la configuration de la partie client de la connexion.

   OU

   • Déterminez les informations de votre routeur Fabric Cloud. Consultez la liste des routeurs infonuagiques disponibles en envoyant une requête POST au point de terminaison /fabric/v4/routers/search. Vous aurez besoin de l'UUID du routeur.

   OU

   • Déterminez les informations de votre appareil Network Edge. Consultez vos périphériques virtuels et grappes disponibles en envoyant une requête GET au point de terminaison /ne/v1/devices. Vous aurez besoin du ou des UUID du périphérique. Envoyez une requête GET au point de terminaison /ne/v1/devices/{device_id} pour obtenir les spécificités d'un périphérique. Vous pouvez choisir n'importe quelle interface disponible pour votre connexion. Si vous n'en précisez pas, la connexion sera automatiquement attribuée à la première interface disponible.

3. Identifiez le profil de service et les informations de localisation d'Oracle Cloud FastConnect. Pour plus d'informations sur le profil de service à choisir, consultez la page Présentation.

   Utilisez la requête API Retrieve Service Profiles pour rechercher un profil de service spécifique ou utilisez la requête API Get Service Profiles pour lister tous les profils de service disponibles et identifier le profil auquel vous souhaitez vous connecter.

   • Oracle Cloud Infrastructure FastConnect - 60ef0382-cdaa-44e7-bd36-b803731816b8
   • Oracle Cloud Infrastructure FastConnect - Emplacements métropolitains alternatifs - 36ee4f7c-8f2a-4398-9e20-e2eb3c0a294e
   • Oracle Cloud Infrastructure Government Layer 2 - 40b327eb-b222-4d63-8baf-76800a859aad
   • Oracle Cloud Infrastructure UK Layer 2 - f8de27b9-eda6-4898-be45-b659f4179384
   • Oracle Cloud Infrastructure EU Sovereign Cloud - e8cf4180-ae75-4b27-9a65-d307f0fd5b67

   Utilisez la requête API Get All Metros pour trouver tous les métros où Equinix Fabric est disponible et déterminer l'emplacement de destination.

4. Validez votre clé d'autorisation. Utilisez la requête API Validate Connection Authorization Key pour vérifier que votre OCID Oracle peut être utilisé pour créer une connexion au profil de service sélectionné dans la région métropolitaine donnée.

Connexion d'un port

Portal

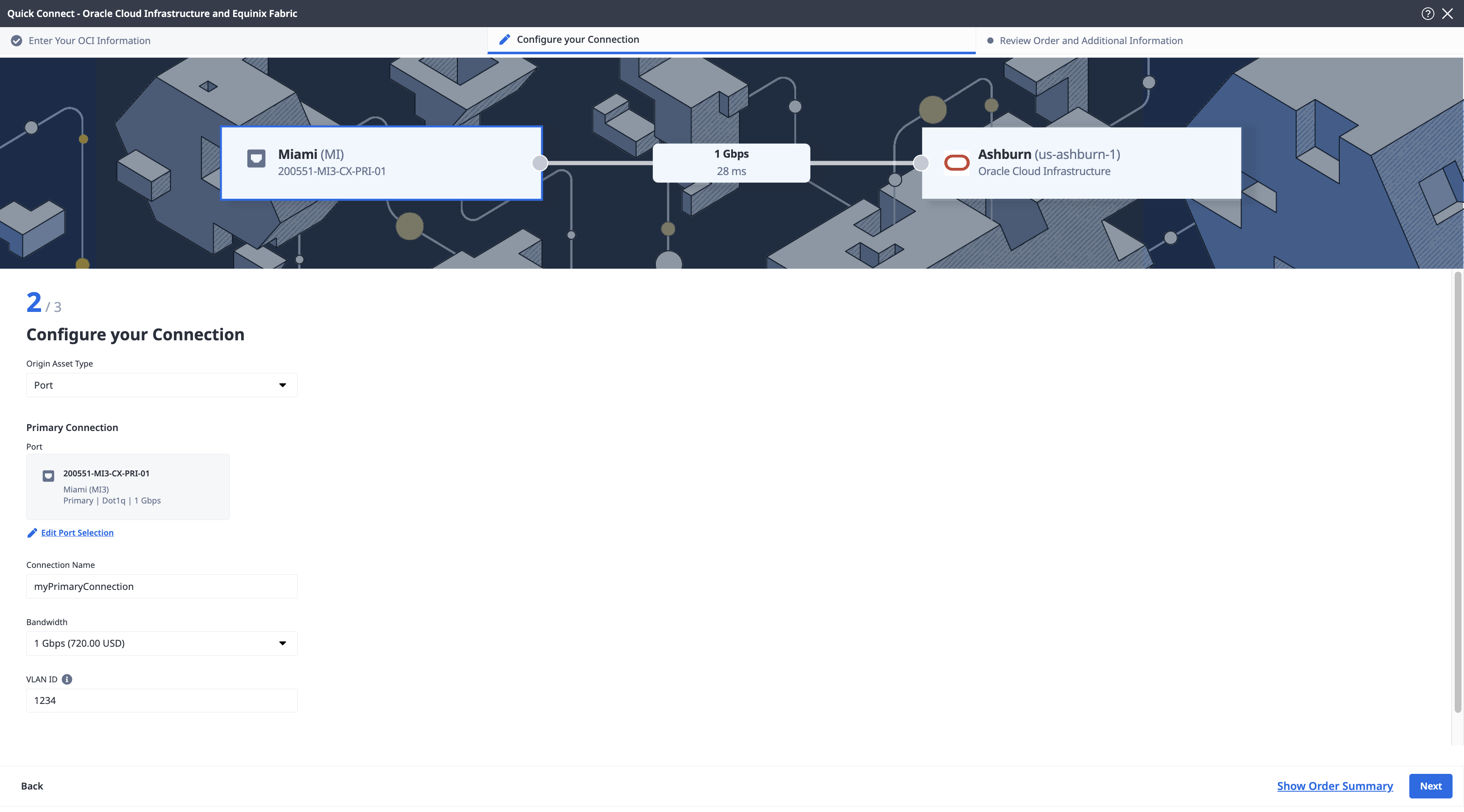

1. Dans la liste déroulante Type de ressource d'origine, sélectionnez Port.

2. Dans la section Connexion principale:

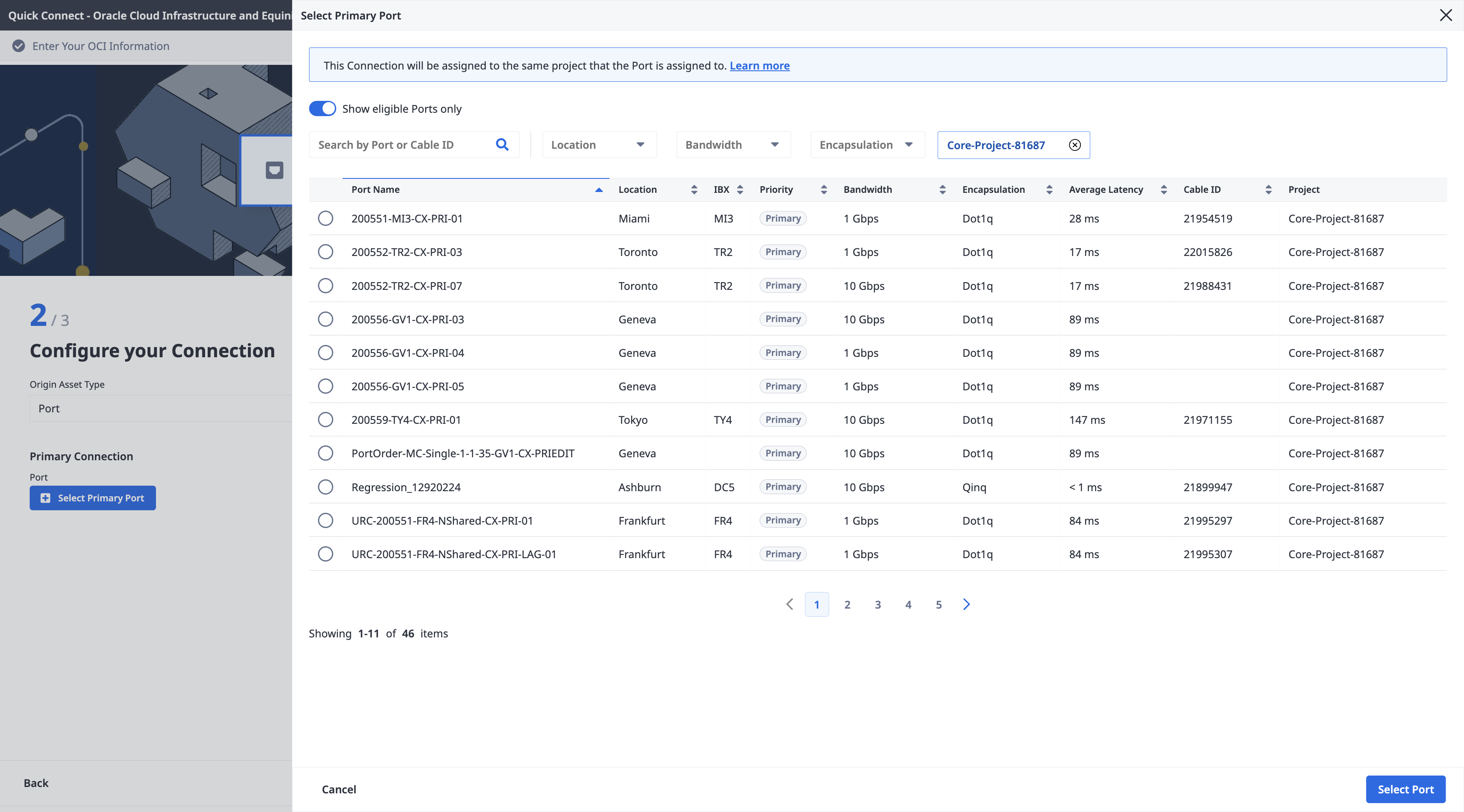

   • Cliquez sur « + Sélectionner le port principal », puis sélectionnez votre port de connexion principal et cliquez sur « Sélectionner le port ». Seuls les ports principaux sont disponibles.



   • Entrez le nom de la connexion principale.

   • Sélectionnez une bande passante.

   • Saisissez un ID VLAN (applicable aux ports Dot1q) ou une balise VLAN client (balise C) et une balise VLAN de service (balise S) (applicable aux ports Qinq).

3. Dans la section Connexion secondaire:

   • Cliquez sur « + Sélectionner le port secondaire », puis sélectionnez votre port de connexion secondaire et cliquez sur « Sélectionner le port ». Seuls les ports secondaires sont disponibles.
   • Entrez le nom de la connexion secondaire.
   • Sélectionnez une bande passante.
   • Entrez un ID de VLAN (applicable aux ports Dot1q) ou une étiquette VLAN client (C-tag) et une étiquette VLAN de service (S-tag) (applicable aux ports Qinq).

4. Cliquez sur Suivant.

1. Sur la page Vérification de la commande et informations supplémentaires, consultez les informations des sections Configuration de la connexion.

2. Utilisez le champ Notifications pour indiquer les adresses courriel des destinataires qui seront informés de l'état de la connexion. Vous pouvez ajouter jusqu'à 12 adresses électroniques.

3. (Optionnel) Entrez ou ajoutez des informations sur la commande dans la section Bon de commande.

4. Fournissez un identifiant de référence client qui vous aidera à identifier cette commande sur votre facture.

5. Cliquez sur Afficher le récapitulatif de la commande pour consulter les détails de la commande et les informations sur les prix de connexion.

Lorsque vous serez prêt, cliquez sur Créer une connexion.

API

Pour établir une connexion entre votre port DOT1Q et FastConnect, envoyez une requête POST au point de terminaison /fabric/v4/connections. La connexion type est EVPL_VC.

Veuillez indiquer les informations relatives à votre port dans l'objet aSide, notamment:

• accessPoint.type as COLO
• Fournissez l'UUID de votre port à port.uuid
• linkProtocol.type as DOT1Q
• Fournissez l'ID du VLAN à linkProtocol.vlanTag

Fournissez les détails FastConnect et les détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service Oracle auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Spécifiez la région Oracle associée à Equinix Metro dans sellerRegion.
• Définissez authenticationKey comme votre OCID.

Exemple de requête cURL:

curl -X POST 'https://api.equinix.com/fabric/v4/connections' \
-H 'content-type: application/json' \
-H 'authorization: Bearer <token>' \
-d '{
  "type": "EVPL_VC",
  "name": "<connection-name>",
  "bandwidth": <bandwidth-speed>,
  "redundancy": {
    "priority": "PRIMARY"
  },
  "aSide": {
    "accessPoint": {
      "type": "COLO",
      "port": {
        "uuid": "<port-uuid>"
      },
      "linkProtocol": {
        "type": "DOT1Q",
        "vlanTag": <vlan-id>
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<oracle-service-profile-uuid>"
      },
      "location": {
        "metroCode": "<equinix-metro-code>"
      },
      "authenticationKey": "<oracle-OCID>",
      "sellerRegion": "<oracle-region-id>"
    }
  },
  "project": {
    "projectId": "<project-id>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact-email-address>"
      ]
    }
  ]
}'

Pour établir une connexion entre votre port QINQ et FastConnect, envoyez une requête POST au point de terminaison /fabric/v4/connections. La connexion type est EVPL_VC.

Veuillez indiquer les informations relatives à votre port dans l'objet aSide, notamment:

• Définir accessPoint.type sur COLO
• Fournissez l'UUID de votre port à port.uuid
• linkProtocol.type as QINQ
• Fournissez l'ID de la balise interne à linkProtocol.vlanCTag
• Fournissez l'ID de la balise externe à linkProtocol.vlanSTag

Fournissez les détails FastConnect et les détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service FastConnect auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Spécifiez la région Oracle associée à Equinix Metro dans sellerRegion.
• Définissez authenticationKey comme votre OCID.

Exemple de requête cURL:

curl -X POST 'https://api.equinix.com/fabric/v4/connections' \
-H 'content-type: application/json' \
-H 'authorization: Bearer <token>' \
-d '{
"type": "EVPL_VC",
  "name": "<connection-name>",
  "bandwidth": <bandwidth-speed>,
  "redundancy": {
    "priority": "PRIMARY"
  },
  "aSide": {
    "accessPoint": {
      "type": "COLO",
      "port": {
        "uuid": "<port-uuid>"
      },
      "linkProtocol": {
        "type": "QINQ",
        "vlanCTag": <vlan-id>,
        "vlanSTag": <vlan-id>
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<oracle-service-profile-uuid>"
      },
      "location": {
        "metroCode": "<equinix-metro-code>"
      },
      "authenticationKey": "<oracle-OCID>",
      "sellerRegion": "<oracle-region-id>"
    }
  },
  "project": {
    "projectId": "<project-id>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact-email-address>"
      ]
    }
  ]
}'

Connexion à l'aide d'un jeton de service

Portal

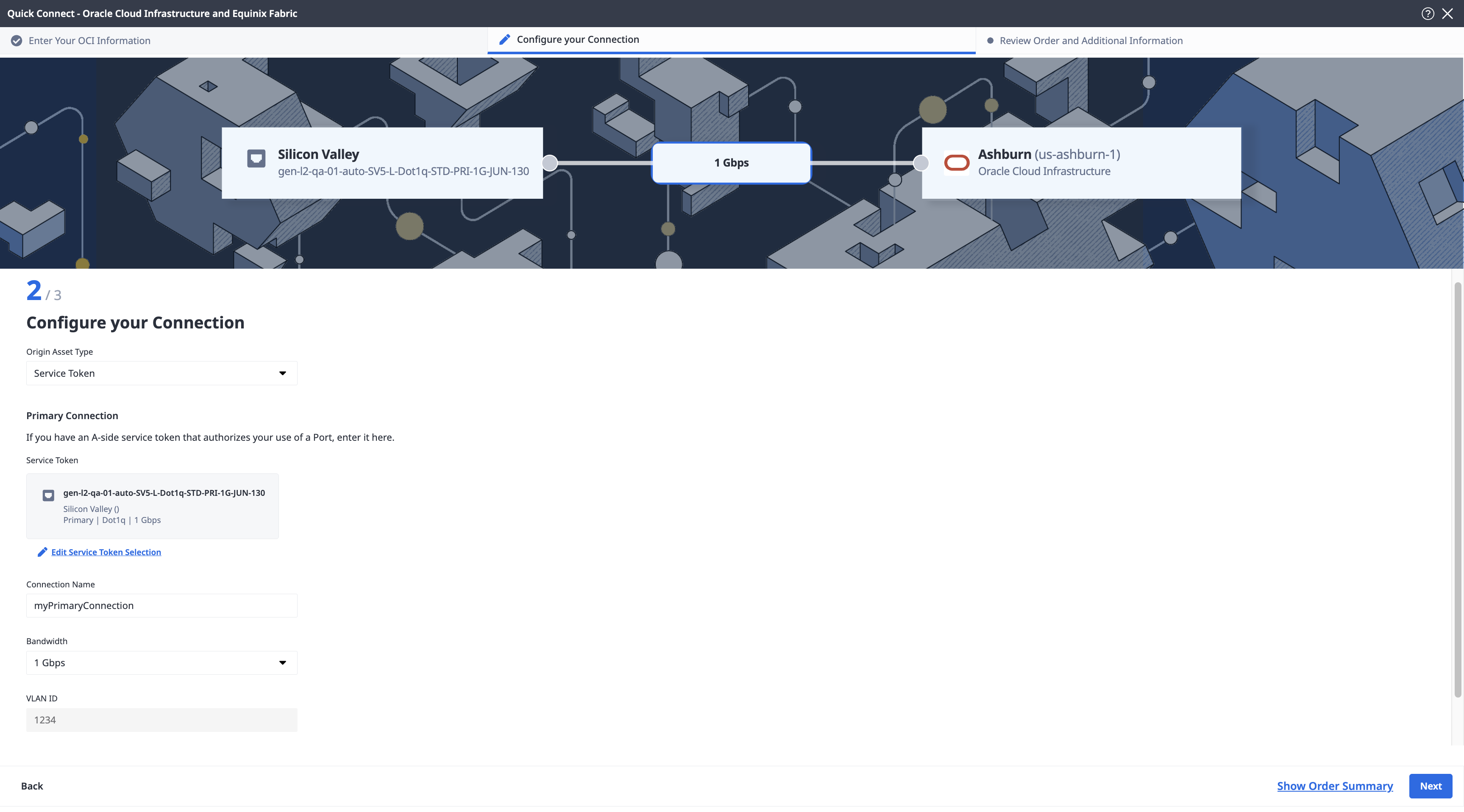

1. Dans la liste déroulante Type d'actif original, sélectionnez Jeton de service.

2. Dans la section Connexion principale:

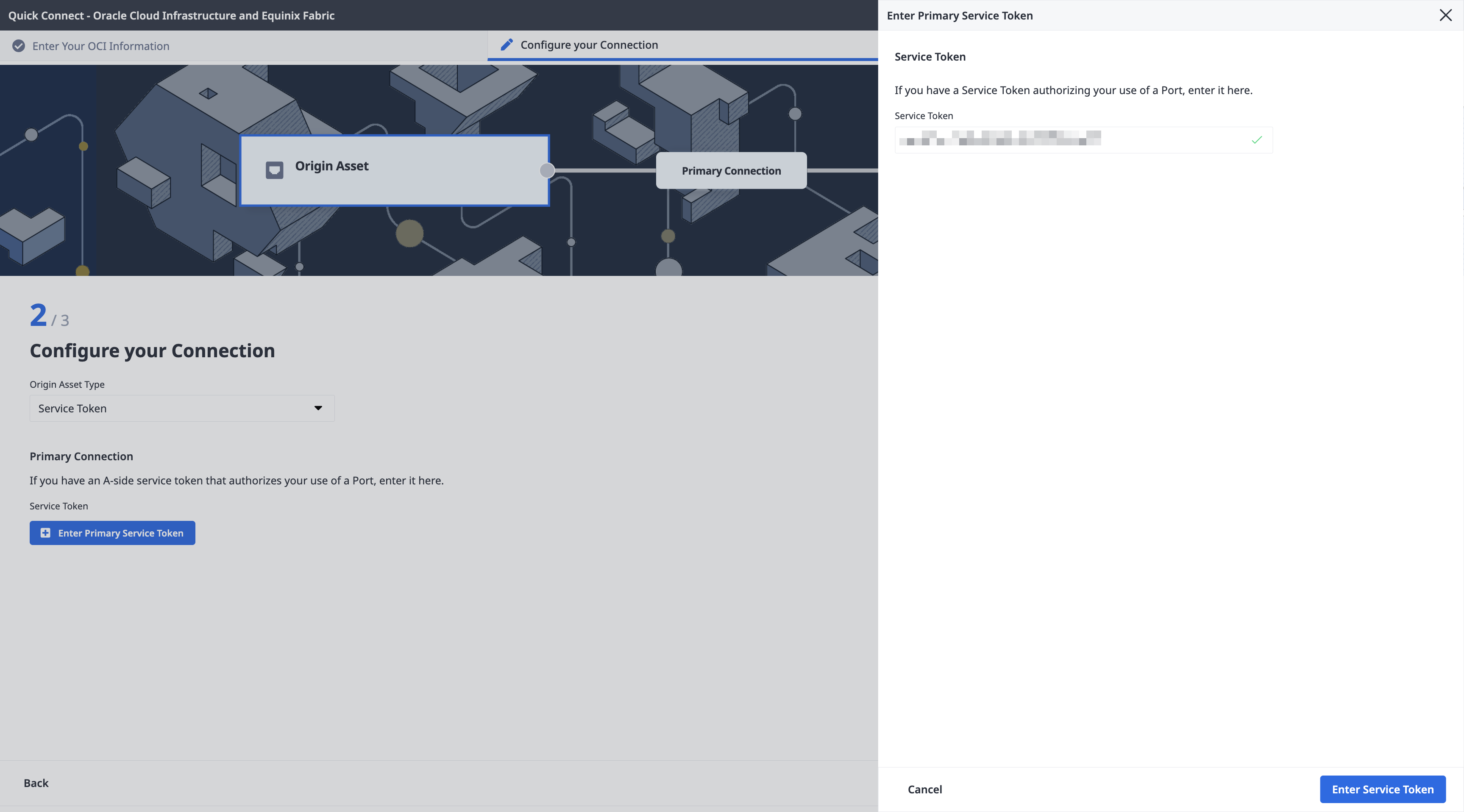

   • Cliquez sur + Saisir le jeton de service principal, fournissez le jeton de service, puis cliquez sur Entrez le jeton de service.



   • Entrez le nom de la connexion principale.

   • Sélectionnez une bande passante.

3. Dans la section Connexion secondaire:

   • Cliquez sur + Saisir le jeton de service secondaire, fournissez le jeton de service, puis cliquez sur Entrez le jeton de service.
   • Entrez le nom de la connexion secondaire.
   • Sélectionnez une bande passante.

4. Cliquez sur Suivant.

1. Sur la page Vérification de la commande et informations supplémentaires, consultez les informations des sections Configuration de la connexion.

2. Utilisez le champ Notifications pour indiquer les adresses courriel des destinataires qui seront informés de l'état de la connexion. Vous pouvez ajouter jusqu'à 12 adresses électroniques.

3. (Optionnel) Entrez ou ajoutez des informations sur la commande dans la section Bon de commande.

4. Fournissez un identifiant de référence client qui vous aidera à identifier cette commande sur votre facture.

5. Cliquez sur Afficher le récapitulatif de la commande pour consulter les détails de la commande et les informations sur les prix de connexion.

Lorsque vous serez prêt, cliquez sur Créer une connexion.

API

Pour établir une connexion à FastConnect à l'aide d'un jeton de service côté A, envoyez une requête POST au point de terminaison /fabric/v4/connections. La connexion type est EVPL_VC.

Indiquez l'UUID de votre jeton de service dans l'objet aSide. Ce jeton fournit tous les autres renseignements nécessaires à l'établissement de la connexion.

Fournissez les détails FastConnect et les détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service Oracle auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Spécifiez la région Oracle associée à Equinix Metro dans sellerRegion.
• Définissez authenticationKey comme votre OCID.

Exemple de requête cURL:

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
  "type": "EVPL_VC",
  "name": "<your_connection_name>",
  "bandwidth": <connection_speed>,
  "redundancy": {
    "priority": "<redundancy_code>"
  },
  "aSide": {
    "serviceToken": {
      "uuid": "<service-token-uuid>"
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<oracle-service-profile-uuid>"
      },
      "location": {
        "metroCode": "<equinix-metro-code>"
      },
      "authenticationKey": "<oracle-OCID>",
      "sellerRegion": "<oracle-region-id>"
    }
  },
  "project": {
    "projectId": "<project-id>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact-email-address>"
      ]
    }
  ]
}'

Connexion à partir d'un routeur infonuagique

Portal

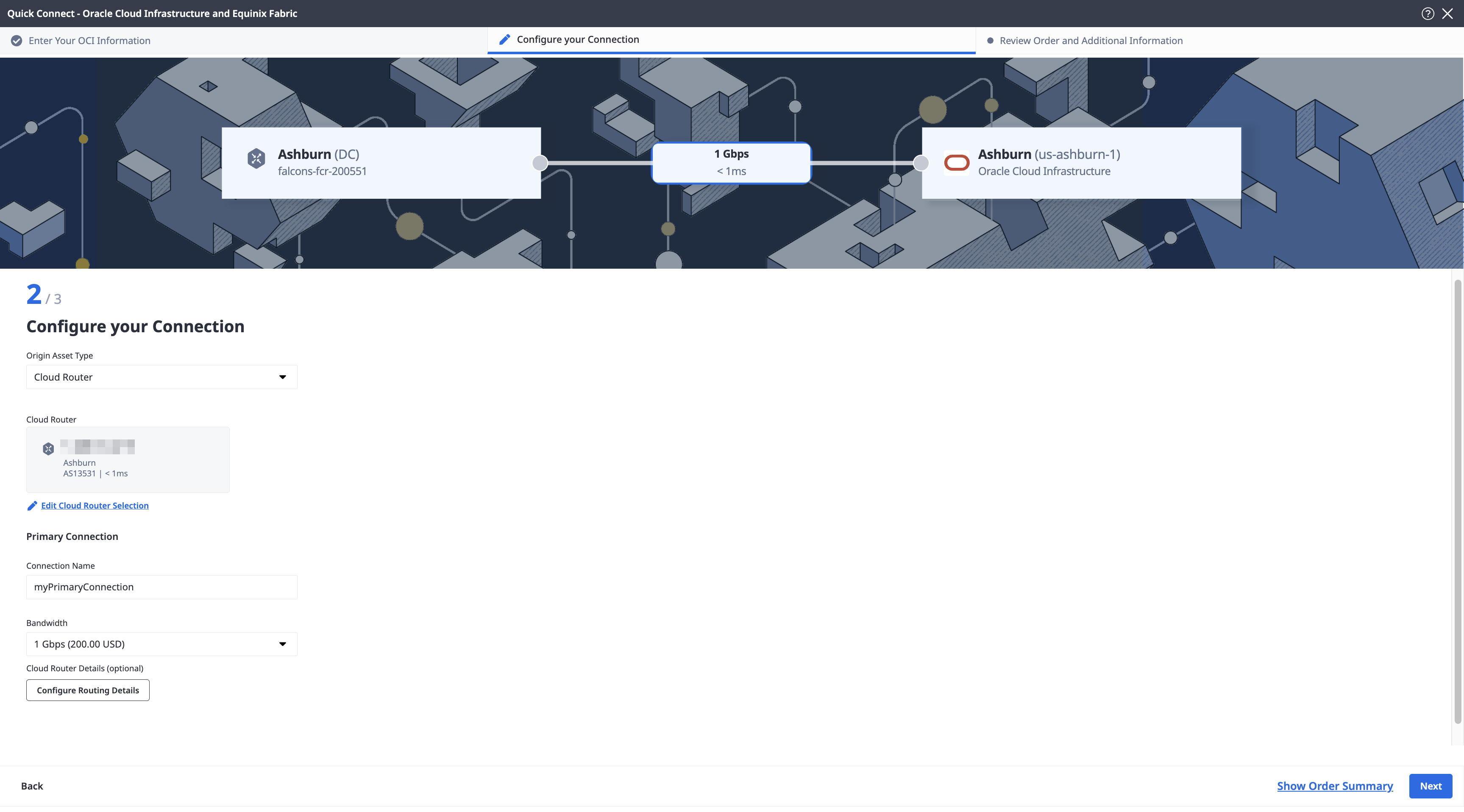

1. Dans la liste déroulante Type de ressource d'origine, sélectionnez Routeur cloud.

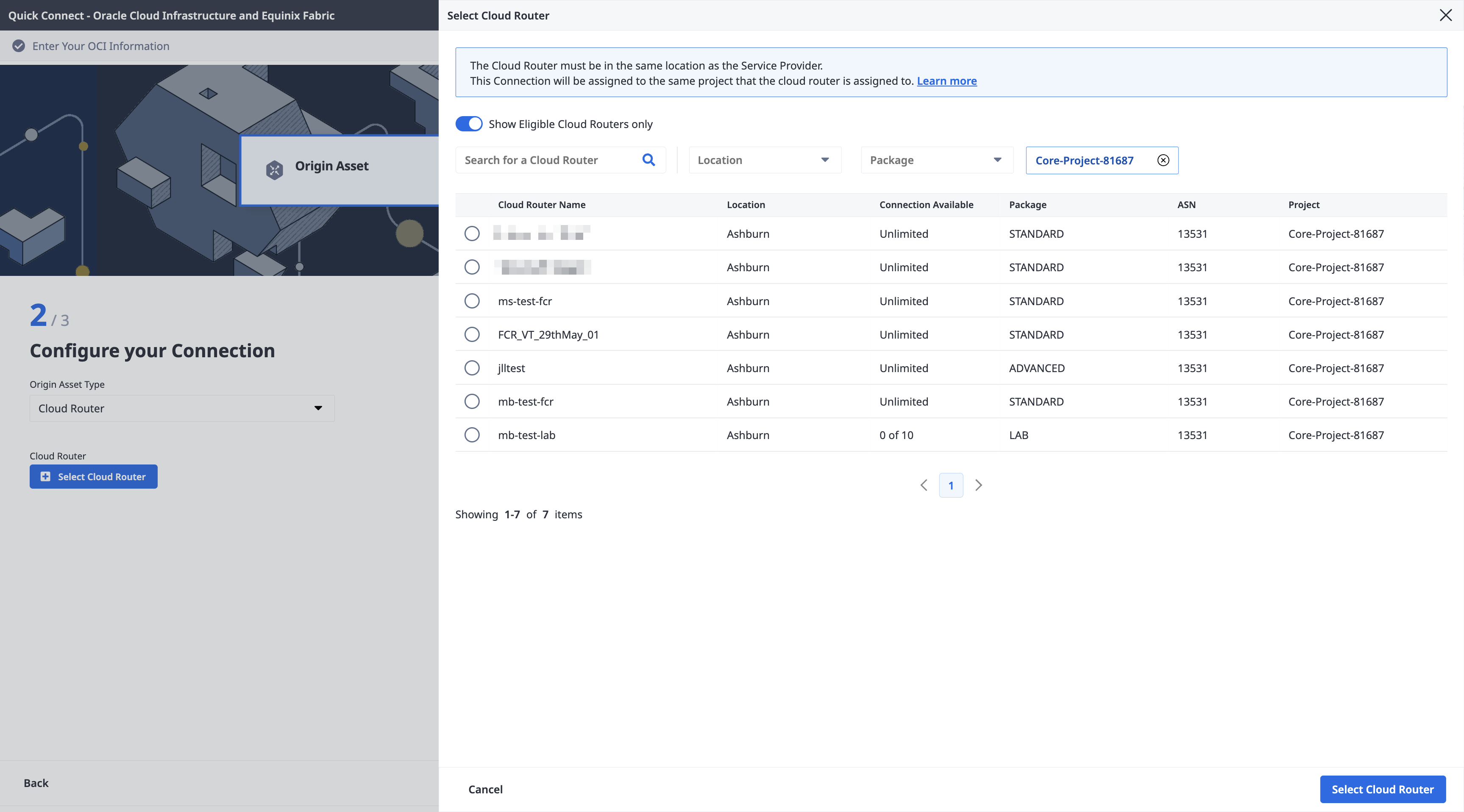

2. Cliquez sur + Sélectionner un routeur cloud, sélectionnez une instance de routeur infonuagique, puis cliquez sur Sélectionner un routeur infonuagique.



3. Dans la section Connexion principale:

   • Entrez le nom de la connexion principale.
   • Sélectionnez une bande passante. La valeur choisie s'appliquera aussi à la connexion secondaire. Bien que les clés OCID FastConnect ne puissent être créées qu'avec des débits de 1 Gbit/s ou plus, Equinix Fabric vous permet d'établir la connexion Fabric avec n'importe quel niveau de bande passante standard disponible. Si le débit de la connexion est inférieur à celui de la clé OCID, Fabric limitera le trafic à ce débit.

4. Si vous créez une connexion redondante, entrez le nom de votre connexion secondaire dans la section Connexion secondaire. La valeur de bande passante que vous avez sélectionnée pour la connexion principale est également appliquée à la connexion secondaire.

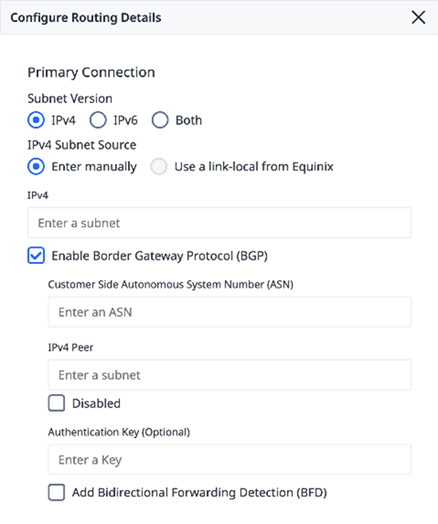

5. (Optionnel) Vous pouvez configurer les paramètres de routage BGP (Border Gateway Protocol) ou attendre la fin du processus de création de la connexion. Sélectionnez « Configurer les paramètres de routage » et fournissez les informations requises. Consultez la documentation Configurer les paramètres de routage pour plus d'informations.



6. Cliquez sur Suivant.



7. Sur la page Vérification de la commande et informations supplémentaires, consultez les informations des sections Configuration de la connexion.

8. Utilisez le champ Notifications pour indiquer les adresses courriel des destinataires qui seront informés de l'état de la connexion. Vous pouvez ajouter jusqu'à 12 adresses électroniques.

9. (Optionnel) Entrez ou ajoutez des informations sur la commande dans la section Bon de commande.

10. Fournissez un identifiant de référence client qui vous aidera à identifier cette commande sur votre facture.

11. Cliquez sur Afficher le récapitulatif de la commande pour consulter les détails de la commande et les informations sur les prix de connexion.

Lorsque vous serez prêt, cliquez sur Créer une connexion.

API

Pour établir une connexion entre votre routeur infonuagique et FastConnect, envoyez une requête POST au point de terminaison /fabric/v4/connections. La connexion type est IP_VC.

Spécifiez votre routeur Fabric Cloud dans l'objet aSide, en incluant:

• Définir accessPoint.type sur CLOUD_ROUTER.
• Définissez router.uuid comme l'UUID de votre routeur.

Fournissez les détails FastConnect et les détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service Oracle auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Spécifiez la région Oracle associée à Equinix Metro dans sellerRegion.
• Définissez authenticationKey comme votre OCID.

Exemple de requête cURL:

curl -X POST 'https://api.equinix.com/fabric/v4/connections' \
-H 'content-type: application/json' \
-H 'authorization: Bearer <token>' \
-d '{
  "type": "IP_VC",
  "name": "<your_connection_name>",
  "bandwidth": <connection_speed>,
  "redundancy": {
  "priority": "<redundancy_code>"
  },
  "aSide": {
    "accessPoint": {
      "type": "CLOUD_ROUTER",
      "router": {
        "uuid": "<cloud_router_uuid>"
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<oracle-service-profile-uuid>"
      },
      "location": {
        "metroCode": "<equinix-metro-code>"
      },
      "authenticationKey": "<oracle-OCID>",
      "sellerRegion": "<oracle-region-id>"
    }
  },
  "project": {
    "projectId": "<project-id>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact-email-address>"
      ]
    }
  ]
}'

Connexion à partir d'un appareil virtuel

Portal

1. Localisez la carte Oracle Cloud, cliquez sur Sélectionner le service, puis cliquez sur Créer une connexion (périphérique de périphérie réseau).

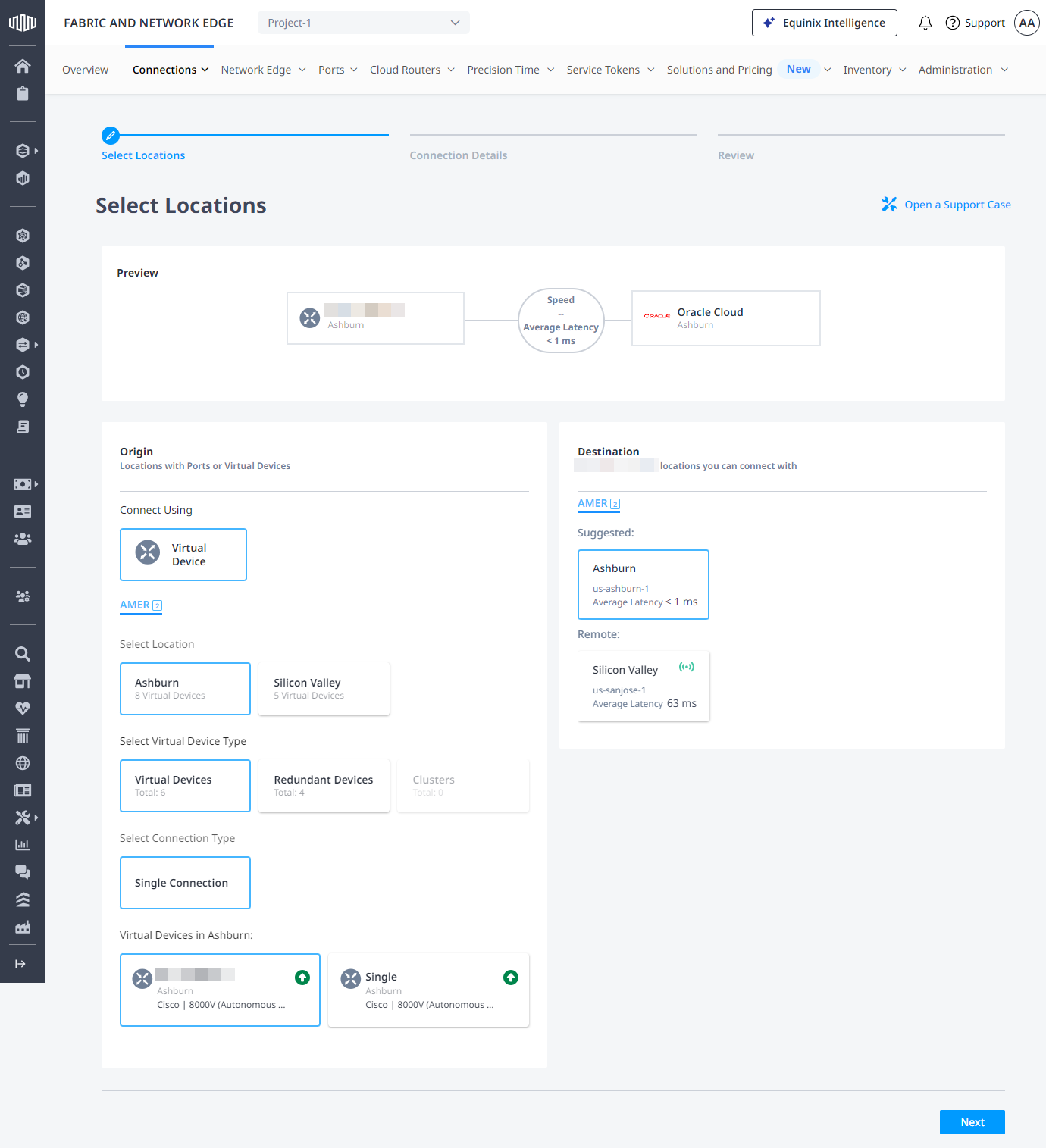

2. Dans la section Origine, cliquez sur Périphérique virtuel. Si l'option Périphérique virtuel est désactivée, aucun périphérique virtuel n'est disponible dans le projet sélectionné. Choisissez un autre projet auquel des périphériques virtuels sont associés, ou créez un nouvel appareil virtuel dans ce projet.

3. Sélectionnez un métro.

4. Choisissez le type de périphérique virtuel, sélectionnez le type de connexion, puis sélectionnez une instance de périphérique virtuel.

5. Dans la section Destination, sélectionnez une station de métro où vous souhaitez terminer votre correspondance, puis cliquez sur Suivant.

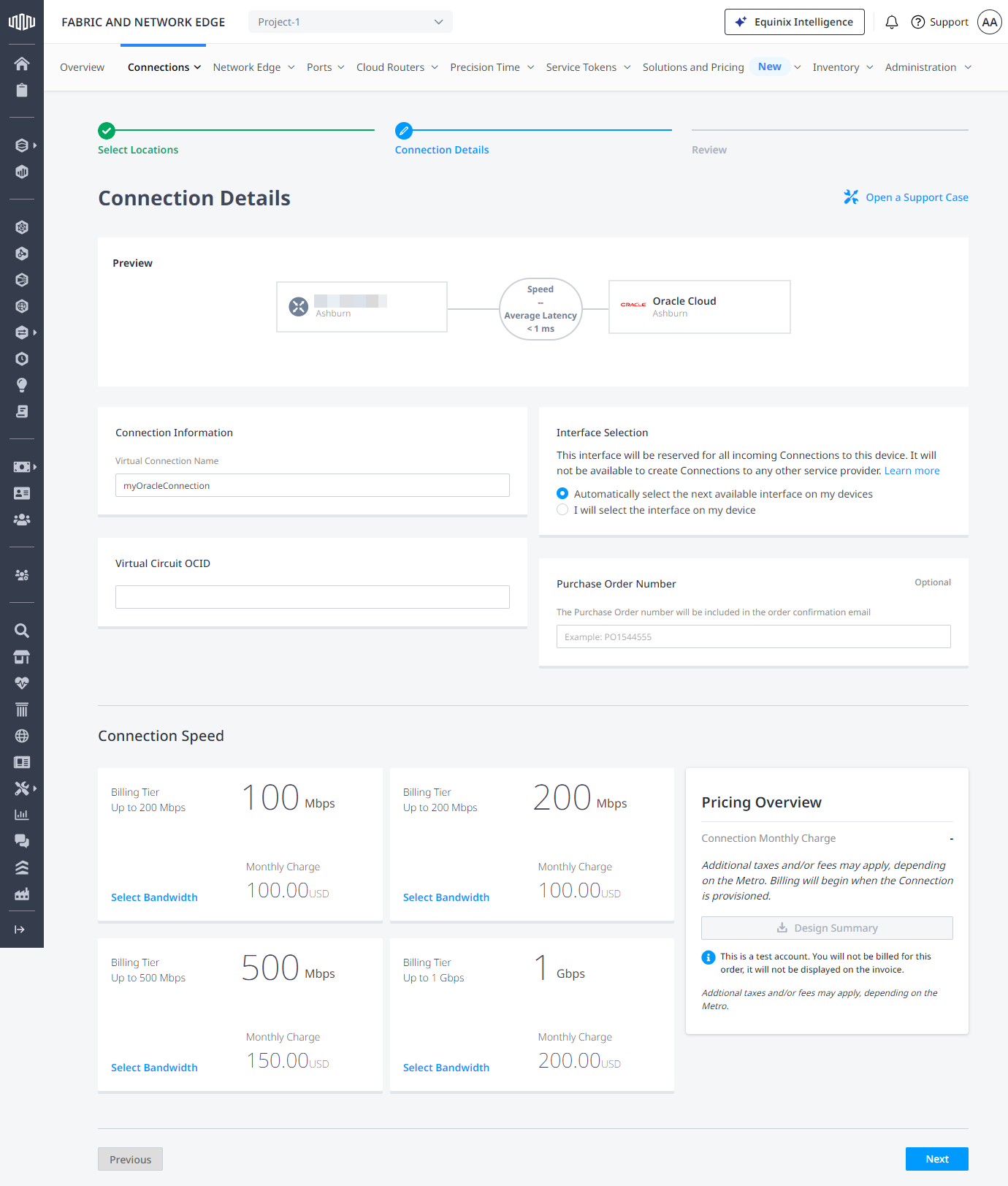

6. Entrez un nom de connexion.

7. Saisissez un identifiant de circuit virtuel.

8. Sélectionnez l’interface réseau sur votre périphérique virtuel.

9. Entrez un numéro de bon de commande.

10. Sélectionnez la vitesse de connexion, puis cliquez sur Suivant.



11. Sur la page Vérification de la commande et informations supplémentaires, consultez les informations des sections Configuration de la connexion.

12. Utilisez le champ Notifications pour indiquer les adresses courriel des destinataires qui seront informés de l'état de la connexion. Vous pouvez ajouter jusqu'à 12 adresses électroniques.

13. (Optionnel) Entrez ou ajoutez des informations sur la commande dans la section Bon de commande.

14. Fournissez un identifiant de référence client qui vous aidera à identifier cette commande sur votre facture.

15. Cliquez sur Afficher le récapitulatif de la commande pour consulter les détails de la commande et les informations sur les prix de connexion.

Lorsque vous serez prêt, cliquez sur Créer une connexion.

API

Pour établir une connexion entre votre périphérique Network Edge et FastConnect, envoyez une requête POST au point de terminaison /fabric/v4/connections. La connexion type est EVPL_VC.

Définissez votre périphérique Network Edge dans l'objet aSide, notamment:

• accessPoint.type as VD
• virtualDevice.type as EDGE
• virtualDevice.uuid as your device's UUID

Fournissez les détails FastConnect et les détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service Oracle auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Spécifiez la région Oracle associée à Equinix Metro dans sellerRegion.
• Définissez authenticationKey comme votre OCID.

Exemple de requête cURL:

curl -X POST 'https://api.equinix.com/fabric/v4/connections' \
-H 'content-type: application/json' \
-H 'authorization: Bearer <token>' \
-d '{
  "type": "EVPL_VC",
  "name": "<connection-name>",
  "bandwidth": <bandwidth-speed>,
  "aSide": {
    "accessPoint": {
      "type": "VD",
      "virtualDevice": {
        "type": "EDGE",
        "uuid": "<virtual-device-uuid>"
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<oracle-service-profile-uuid>"
      },
      "location": {
        "metroCode": "<equinix-metro-code>"
      },
      "authenticationKey": "<oracle-OCID>",
      "sellerRegion": "<oracle-region-id>"
    }
  },
  "project": {
    "projectId": "<project-id>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact-email-address>"
      ]
    }
  ]
}'

Surveillance de l'état de la connexion

Portal

Une fois la connexion créée, elle apparaît dans votre Inventaire des connexions où vous pouvez suivre son état.

API

Une fois la connexion établie, envoyez une requête GET au point de terminaison fabric/v4/connections/{connectionId} pour surveiller l'état de la connexion.

equinixStatus parameter values	providerStatus attribute values	Description
PROVISIONING	PROVISIONING	Connection request has not been sent to Oracle yet.
PROVISIONED	PROVISIONING	Connection establishment in progress.
PROVISIONED	PROVISIONED	Connection established.

Configuration des détails du routage

Pour finaliser votre connexion, vous devez mettre à jour la configuration de routage. Veuillez noter que l'ASN d'Oracle est 31898 ; cette information est nécessaire pour établir la séance d'appariement BGP.

• Si vous vous connectez à partir d'un routeur infonuagique, configurez le routage dans le portail client ou l'API. Notez que ces étapes de configuration peuvent être effectuées lors de la commande de connexion. Si vous avez déjà configuré le routage, vous pouvez sauter cette étape.

• Si vous vous connectez à partir d'un appareil virtuel, configurez le routage sur cet appareil virtuel conformément aux instructions et aux paramètres de configuration de la VNF.

• Si vous vous connectez à partir d'un port, configurez le routage sur l'équipement fourni par votre client qui assure le routage pour votre port.

Si vous avez créé une connexion redondante à Oracle Cloud, répétez la configuration sur les deux connexions.

Pour terminer la configuration de la connexion de bout en bout, effectuez les modifications de routage correspondantes dans Oracle Cloud.
