Network Edge vers Azure ExpressRoute

Connectez-vous à Azure ExpressRoute à partir d’un périphérique virtuel Network Edge .

remarque

Pour obtenir des instructions sur la connexion à partir d'un port Fabric, d'un routeur cloud Fabric ou à l'aide d'un jeton de service, consultez Connexion rapide à Microsoft Azure ExpressRoute (Port, jeton de service, routeur cloud).

Conditions préalables

Portal

Avant de créer une connexion à Microsoft Azure ExpressRoute à partir d’un périphérique virtuel Network Edge, vous devez disposer des éléments suivants:

• Un compte Azure auprès de Microsoft.
• Une clé de service ExpressRoute configurée dans le portail Azure Resource Manager.
• Un compte Equinix Fabric, avec les rôles IAM suivants attribués: Fabric Connections Manager.
• Un appareil virtuel Network Edge.

API

1. Authentification: soumettez vos identifiants utilisateur, votre identifiant client et votre clé secrète pour l’authentification OAuth2. Consultez la documentation relative à l’authentification API (Authentification API) pour savoir comment appeler l’API OAuth afin de valider et d’authentifier vos identifiants.

2. Déterminez les renseignements relatifs à votre équipement (côté A). Vous avez besoin d'un périphérique virtuel de périphérie de réseau (Network Edge Virtual Device), d'appareils redondants ou d'une grappe disposant d'une licence enregistrée. Envoyez une requête GET au point de terminaison /ne/v1/devices ou /ne/v1/devices/{id}. Vous pouvez choisir n'importe quelle interface disponible sur l'appareil pour votre connexion. Toutefois, Equinix choisira une interface par défaut.

3. Identifiez les renseignements du profil de service Azure ExpressRoute. Pour plus d'informations sur le profil de service à choisir, consultez la page Présentation d'Azure ExpressRoute.

   • Azure ExpressRoute - a1390b22-bbe0-4e93-ad37-85beef9d254d
   • Administration express Azure - 0de4e413-edd7-4325-912f-7c8a4428e156

4. Identifiez et validez votre clé de service ExpressRoute. Envoyez une requête POST au point de terminaison /fabric/v4/connections/validate pour vérifier que votre clé de service ExpressRoute peut être utilisée pour créer une connexion au profil de service sélectionné dans la zone métropolitaine donnée.

Créer une connexion à Azure ExpressRoute

Pour se connecter à Microsoft Azure ExpressRoute:

Portal

1. Dans le menu Connexions, sélectionnez Créer une connexion.

2. Dans la fiche Un fournisseur de services, cliquez sur Se connecter à un fournisseur de services.



3. Dans le A Carte du fournisseur de services, cliquez sur Se connecter à un fournisseur de services.

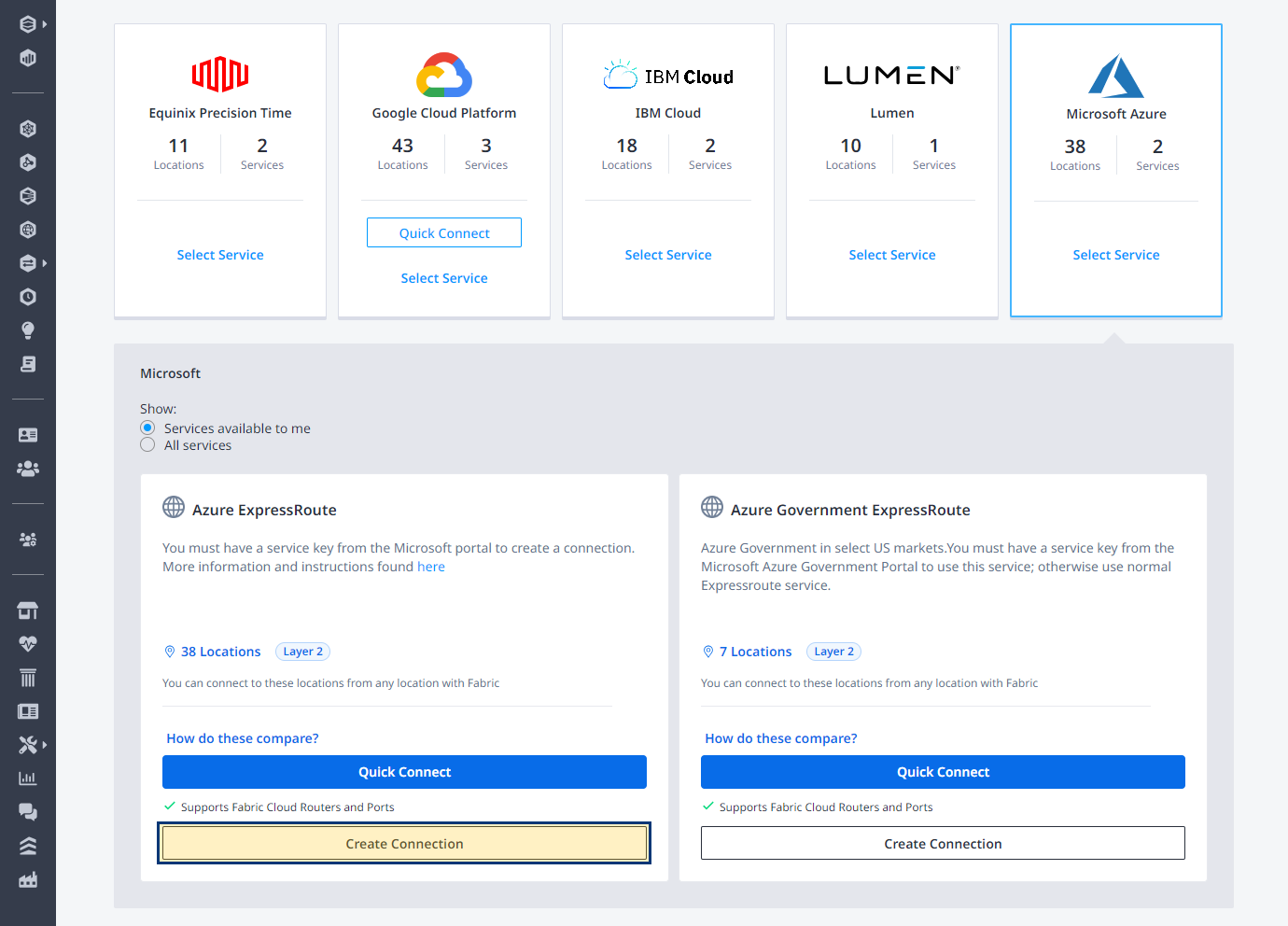

4. Repérez la carte Microsoft Azure et cliquez sur Sélectionner un service.

5. Sur la carte Azure Express Route, cliquez sur Créer une connexion (périphérique de périphérie réseau).



6. Consultez les étapes de connexion à Azure ExpressRoute, puis cliquez sur Créer une connexion à Azure ExpressRoute.

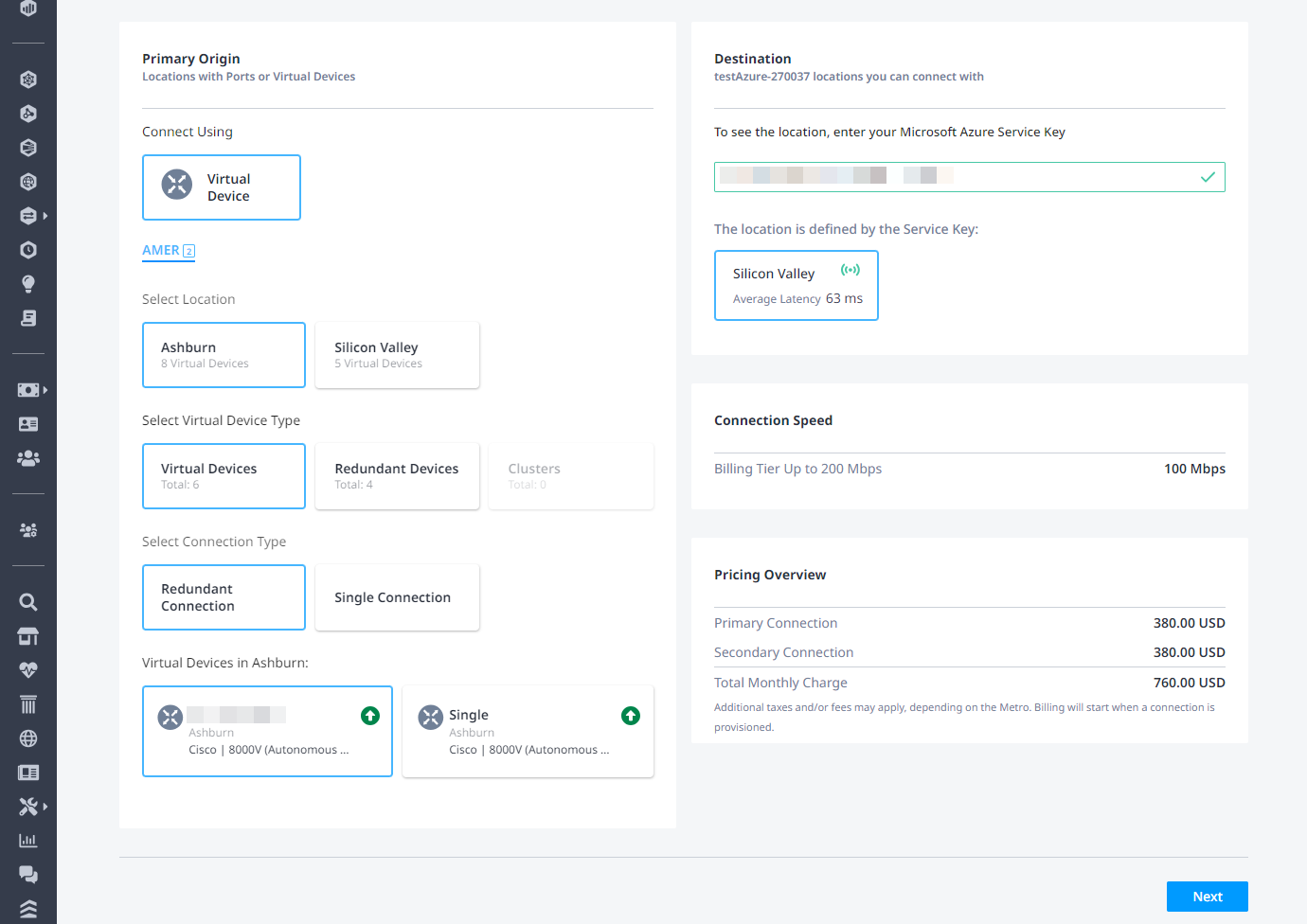

7. Dans la section Origine:

   1. Cliquez sur « Périphérique virtuel ». Si l’option « Périphérique virtuel » est désactivée, aucun périphérique virtuel n’est disponible dans le projet sélectionné. Choisissez un autre projet auquel des périphériques virtuels sont associés, ou créez un nouveau périphérique virtuel dans ce projet.

   2. Sélectionnez un métro.

   3. Choisissez le type de périphérique virtuel, sélectionnez le type de connexion, puis sélectionnez une instance de périphérique virtuel.

8. Dans la section Destination, entrez votre clé de service Microsoft Azure ExpressRoute, puis cliquez sur Suivant.

   conseil

   Une fois votre clé de service ExpressRoute validée, l'emplacement d'appairage Azure et la bande passante s'affichent. La vue d'ensemble des tarifs présente les détails mis à jour en fonction de vos choix d'emplacement de connexion. Vous pouvez modifier l'emplacement d'origine pour voir le prix de n'importe quel itinéraire sur le réseau Fabric.

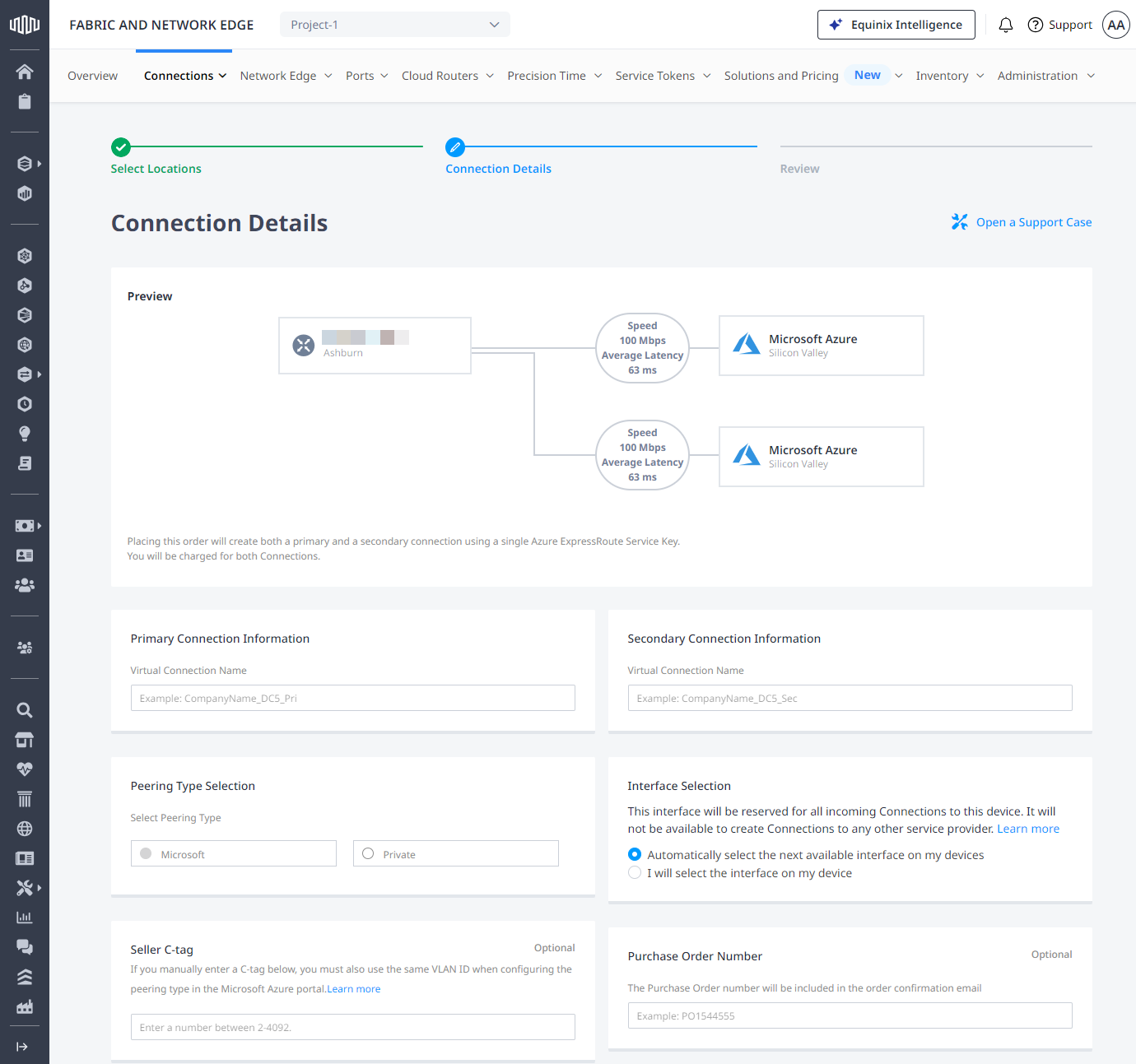

9. Entrez un nom de connexion principal.

10. Entrez un nom de connexion secondaire.

11. Sélectionnez le type de peering.

12. Sélectionnez l’interface réseau sur votre périphérique virtuel.

13. Saisir un VLAN Seller C-tag.

    remarque

    Si vous saisissez une valeur de VLAN avec balise C ici, elle doit correspondre à celle saisie dans le portail Azure pour le type de peering sélectionné. Cette valeur permet au circuit ExpressRoute de passer à l'état provisionné. Ceci est utile pour les utilisateurs revendeurs Fabric ou pour ceux qui doivent gérer plusieurs abonnements Azure pour différentes unités commerciales. Seule une clé de service ExpressRoute leur est fournie pour le provisionnement, sans accès à la configuration du peering ExpressRoute.

14. Entrez un numéro de bon de commande.

15. Cliquez sur Suivant.

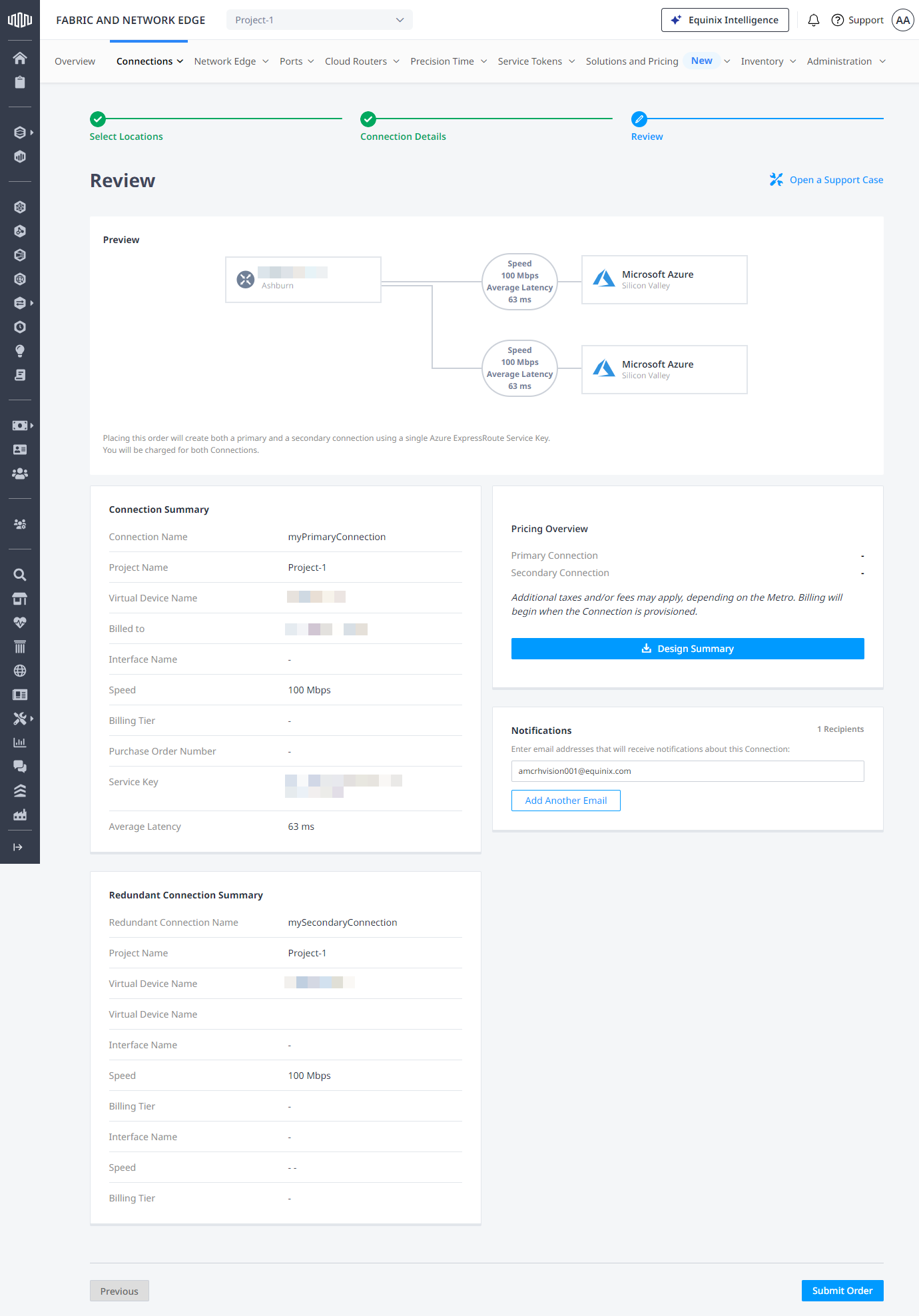

16. Consultez les informations du Résumé de connexion et du Résumé de la connexion redondante.

17. (Optionnel) Cliquez sur Résumé de conception pour télécharger une copie des détails de la conception.

18. (Optionnel) Dans la section Notifications, entrez toute adresse courriel supplémentaire qui devrait recevoir des notifications concernant cet abonnement.

19. Cliquez sur Soumettre la commande.

    remarque

    Les frais commencent dès que la demande de raccordement est soumise.



    Pour surveiller l'état de votre connexion, dans le menu Connexions, sélectionnez Inventaire des connexions.

API

Pour établir une connexion entre votre périphérique Edge réseau et Azure, envoyez une requête POST au point de terminaison /fabric/v4/connections. Le type de connexion est EVPL_VC.

Définissez votre périphérique Network Edge dans l'objet aSide, notamment:

• accessPoint.type as VD
• virtualDevice.type as EDGE
• virtualDevice.uuid as your device's UUID

Fournissez les détails de votre itinéraire Azure ExpressRoute et les détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service Azure ExpressRoute auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Définissez authenticationKey comme clé de service ExpressRoute.
• Définissez peeringType sur MICROSOFT ou PRIVATE, selon les services pour lesquels vous utilisez la connexion. Pour plus d'informations, consultez Configuration du pairage.

Précisez les autres détails de configuration de connexion, y compris la bande passante et la redondance, dans le corps de la requête. Pour obtenir la liste complète des paramètres et leurs descriptions, consultez la référence de l'API.

Exemple de requête cURL:

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
"type": "EVPL_VC",
"name": "<your_connection_name>",
"bandwidth": <connection_speed>,
"redundancy":{
    "priority": "<redundancy_code>"
},
"aSide": {
    "accessPoint": {
    "type": "VD",
    "virtualDevice": {
        "type": "EDGE",
        "uuid": "<virtual_device_uuid>"
    }
    }
},
"zSide": {
    "accessPoint": {
    "type": "SP",
    "profile": {
        "type": "L2_PROFILE",
        "uuid": "<service_profile_uuid>"
    },
    "location": {
        "metroCode": "SV"
    },
    "authenticationKey": "xxxx-xxx-xxxx",
    "peeringType": "MICROSOFT"
    }
},
"project": {
    "projectId": "<project_id>"
},
"order": {
    "purchaseOrderNumber": "<purchase_order_number>"
},
"notifications": [
    {
    "type": "ALL",
    "emails":
        [
        "<contact_email>"
        ]
    }
]
}

Surveillance de l'état de la connexion

Envoyez une requête GET au point de terminaison fabric/v4/connections/{connectionId} pour surveiller l'état de la connexion.

Equinix Connection States		Azure States
equinixStatus attribute values	providerStatus attribute values	Provider Status	Peerings Status	Description
PROVISIONING	PROVISIONING	Not provisioned	Not provisioned	Connection request has not been sent to Microsoft yet.
PENDING_BGP_PEERING	PENDING_BGP	Provisioned	Not provisioned	The connection has been approved and awaits for the customer to configure Microsoft peering on the Microsoft Azure portal. Note that the status will remain PENDING_BGP_PEERING until peering is completed in the Microsoft Azure portal and the status will only change to PROVISIONED once Equinix Fabric syncs with Microsoft. If you are connecting to Azure ExpressRoute from a Network Edge device, you also need to configure the routing details on the device, which vary by vendor (such as Cisco or Juniper).
PROVISIONING	PROVISIONED			Provisioning completed at Microsoft's end and the connection is provisioning at Equinix's end.
PROVISIONED	PROVISIONED			Connection established.
