Réseau Edge vers Google Cloud Platform

Connectez-vous à Google Cloud Platform (GCP) à partir d'un appareil virtuel Network Edge.

remarque

Pour obtenir des instructions sur la connexion à partir d'un port Fabric, d'un routeur Fabric Cloud ou à l'aide d'un jeton de service, consultez Portail - Connexion à Google Cloud Platform.

Conditions préalables

Portal

Avant de créer une connexion à Google Cloud Platform à partir d'un périphérique virtuel Network Edge, vous devez disposer des éléments suivants:

• Un compte du portail client Equinix, avec le rôle de « Gestionnaire de connexions Fabric ».

• Un appareil virtuel Network Edge.
• Une ou plusieurs clés de couplage émises par Google Cloud, selon la redondance de votre connexion.

API

1. Authentification: soumettez vos identifiants utilisateur, votre identifiant client et votre clé secrète pour l’authentification OAuth2. Consultez la documentation relative à l’authentification API (Authentification API) pour savoir comment appeler l’API OAuth afin de valider et d’authentifier vos identifiants.

2. Déterminez les renseignements relatifs à votre équipement (côté A). Vous avez besoin d'un périphérique virtuel de périphérie de réseau (Network Edge Virtual Device), d'appareils redondants ou d'une grappe disposant d'une licence enregistrée. Envoyez une requête GET au point de terminaison /ne/v1/devices ou /ne/v1/devices/{id}. Vous pouvez choisir n'importe quelle interface disponible sur l'appareil pour votre connexion. Toutefois, Equinix choisira une interface par défaut.

3. Identifiez les renseignements du profil de service Google Cloud Partner Interconnect. Pour plus d'informations sur le profil de service à choisir, consultez la page Présentation.

   • Zone 1 - bd4570e2-d792-4a00-87f5-3bde040cdcd7
   • Zone 2 - b97dacca-abe6-4e8c-8be1-fcdd1be1defe

4. Choisissez l'emplacement du métro côté Z. Utilisez la requête API Get All Metros pour trouver tous les métros où Equinix Fabric est disponible et déterminer l'emplacement de destination.

5. Validez votre clé d'autorisation. Utilisez la requête API Validate Connection Authorization Key pour vérifier que votre clé d'appairage peut être utilisée pour créer une connexion au profil de service sélectionné dans la zone métropolitaine donnée.

Créer une connexion à GCP

Portal

1. Connectez-vous au [Portail client > Tableau de bord en tissu.

2. Utilisez le sélecteur de contexte et choisissez le projet sous lequel vous voulez établir la connexion. Pour plus d'informations sur les projets, consultez Gestion des projets.

3. Dans le menu Connexions, sélectionnez Créer une connexion.

4. Dans la fiche Un fournisseur de services, cliquez sur Se connecter à un fournisseur de services.



5. Sur la carte Google Cloud Platform, cliquez sur Sélectionner un service.

6. Choisissez le profil de service auquel vous voulez vous connecter. Cliquez sur Créer une connexion (périphérique de périphérie réseau).



7. Consultez le processus général de connexion à Google Cloud via Partner Interconnect, puis cliquez sur Créer une connexion.

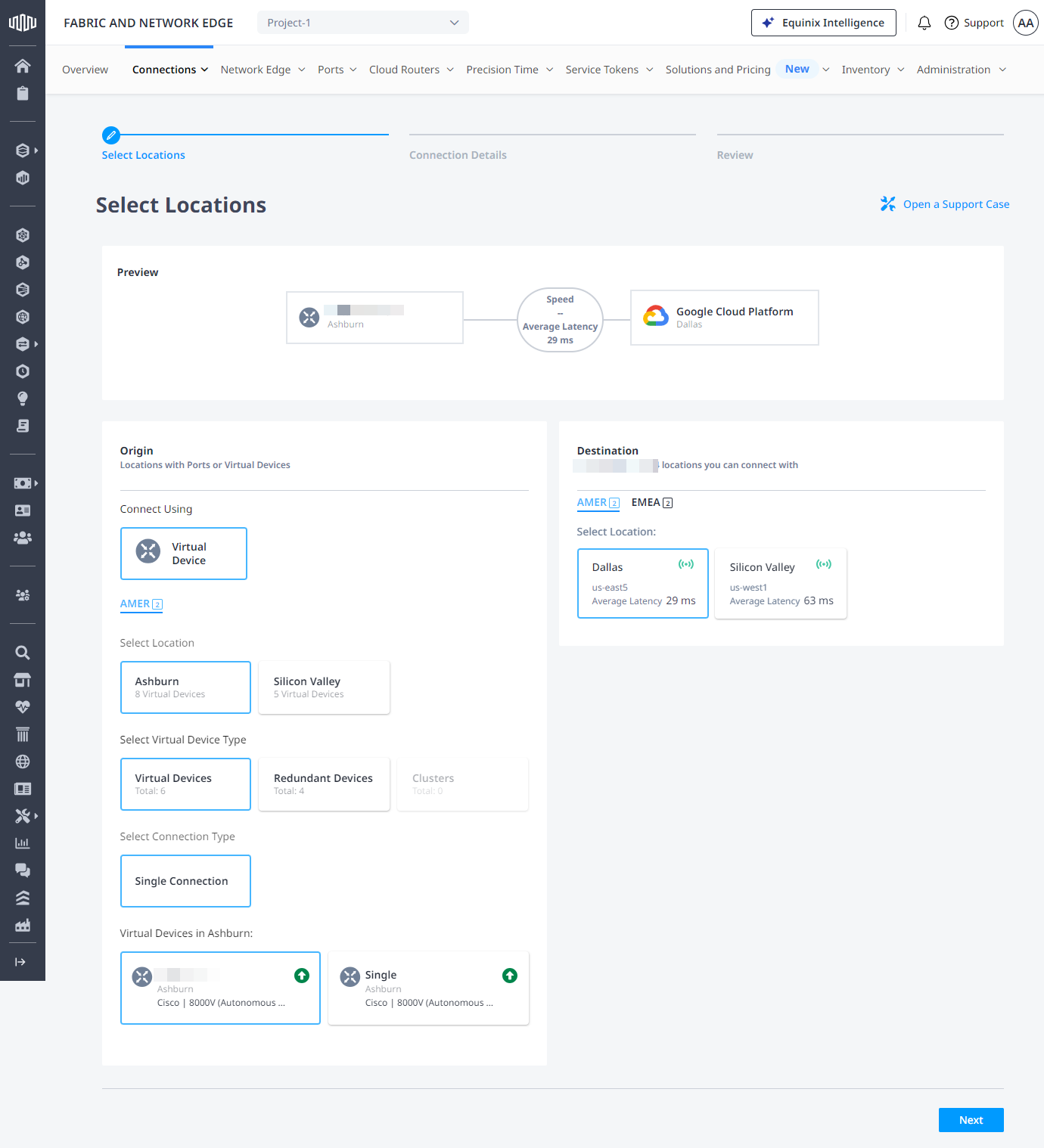

Dans la section Origine:

1. Cliquez sur Périphérique virtuel. Si l'option Périphérique virtuel est désactivée, aucun périphérique virtuel n'est disponible dans le projet sélectionné. Choisissez un autre projet auquel des périphériques virtuels sont associés, ou créez un nouveau périphérique virtuel dans ce projet.

2. Sélectionnez un métro.

3. Choisissez le type de périphérique virtuel, sélectionnez le type de connexion, puis sélectionnez une instance de périphérique virtuel.

Dans la section Destination, sélectionnez l'emplacement où vous souhaitez terminer votre connexion, puis cliquez sur Suivant.

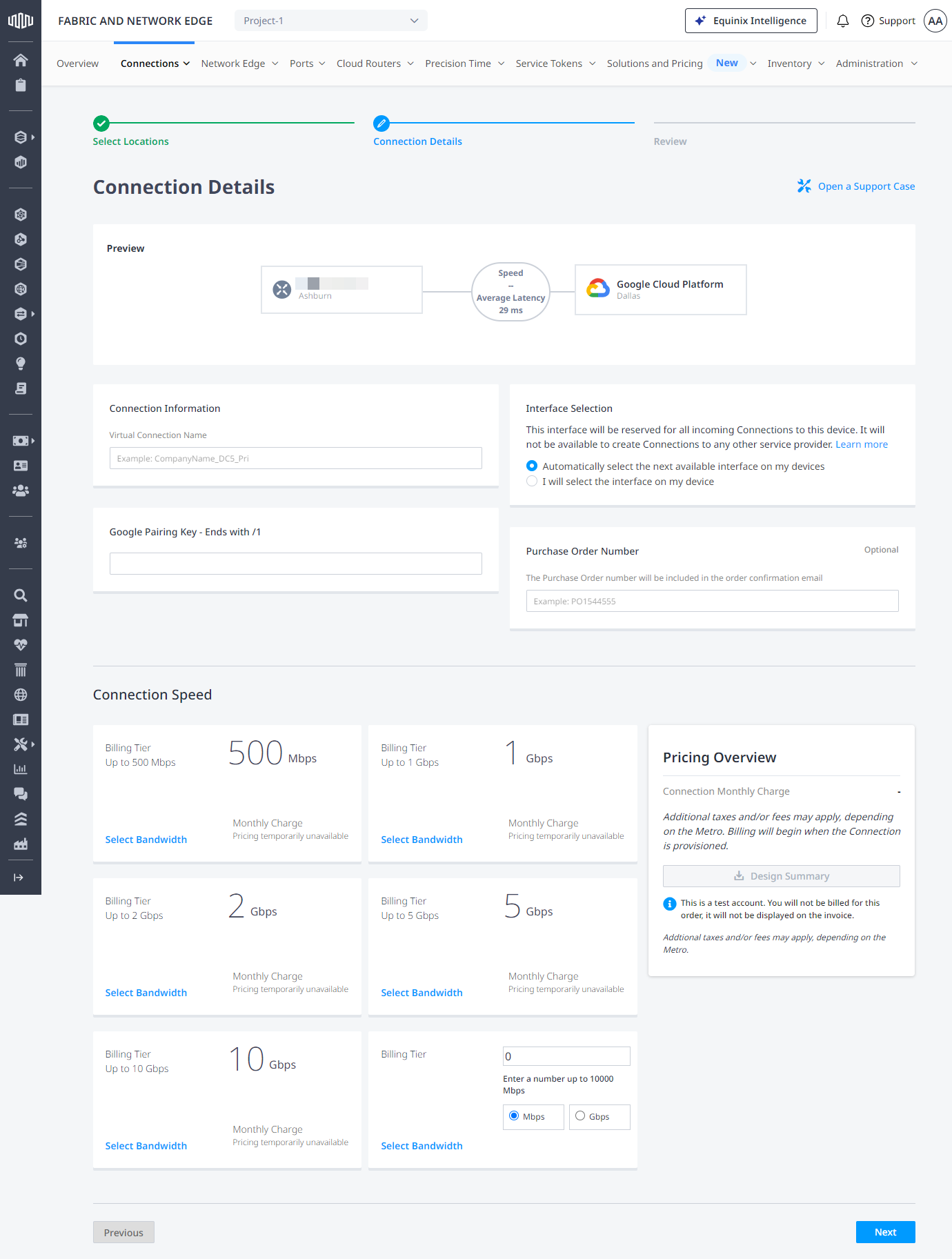

Sur la page Détails de la connexion:

1. Entrez le nom de la connexion.

2. Saisissez la clé d’appairage Google .

remarque

Vous devez utiliser la clé d'appairage qui correspond à la zone sélectionnée, identifiée par /1 ou /2 à la fin de la valeur de la clé d'appairage.

3. Sélectionnez l’interface réseau sur votre périphérique virtuel.

4. Saisir le numéro de commande.

5. Sélectionnez la vitesse de connexion, puis cliquez sur Suivant.



   Consultez les sections Résumé de la connexion, Aperçu des prix et Notifications, puis cliquez sur Soumettre la commande.

   Pour les connexions redondantes, répétez les étapes pour créer la deuxième connexion.

API

Pour établir une connexion entre votre périphérique Network Edge et Google Cloud Partner Interconnect, envoyez une requête POST au point de terminaison /fabric/v4/connections. Précisez les détails de configuration de votre connexion dans le corps de la requête.

Définissez votre périphérique Network Edge dans l'objet aSide, notamment:

• accessPoint.type as VD
• virtualDevice.type as EDGE
• virtualDevice.uuid as your device's UUID

Veuillez fournir vos informations GCP et vos détails de localisation dans l'objet zSide, notamment:

• Définir accessPoint.type comme SP.
• Définir profile.type comme L2_PROFILE.
• Spécifiez le profil de service auquel vous vous connectez dans profile.uuid.
• Spécifiez le site Equinix Metro auquel vous vous connectez dans location.metroCode.
• Définissez authenticationKey comme votre clé d'appairage émise par Google Cloud.

Assurez-vous que:

• Si vous créez une connexion où la redondance est PRIMARY que la clé d'appairage se termine par /1 et que vous utilisez le profil de service UUID de la zone d'interconnexion Google Cloud Partner 1 bd4570e2-d792-4a00-87f5-3bde040cdcd7.
• Si vous créez une connexion où la redondance est SECONDAIRE que la clé d'appairage se termine par /2 et que vous utilisez le profil de service UUID de la zone d'interconnexion Google Cloud Partner 2 b97dacca-abe6-4e8c-8be1-fcdd1be1defe.
• Si vous créez des connexions redondantes, envoyez deux requêtes API, une pour chaque priorité de redondance.

Spécifiez tout autre détail de configuration de connexion dans le corps de la requête. Pour obtenir la liste complète des paramètres et leurs descriptions, consultez la référence de l'API.

Exemple de requête cURL:

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
    "type": "EVPL_VC",
    "name": "<connection_name>",
    "bandwidth": <bandwidth>,
    "redundancy": {
        "priority": "<priority_code>"
    },
    "aSide": {
        "accessPoint": {
        "type": "VD",
        "virtualDevice": {
            "type": "EDGE",
            "uuid": "<virtual_device_uuid>"
        }
        }
    },
    "zSide": {
        "accessPoint": {
        "type": "SP",
        "profile": {
            "type": "L2_PROFILE",
            "uuid": "<gcp_service_profile_id>"
        },
        "location": {
            "metroCode": "<equinix_metro_code>"
        },
        "sellerRegion": "<gcp_region>",
        "authenticationKey": "<pairing_key>"
        }
    },
    "project": {
        "projectId": "<project_id>"
    },
    "order": {
        "purchaseOrderNumber": "po_number"
    },
    "notifications": [{
        "type": "ALL",
        "emails": [
        "<contact_email>"
        ]
    }]
    }'

Surveillance de l'état de la connexion

Portal

Une fois la connexion créée, elle apparaît dans votre Inventaire des connexions où vous pouvez suivre son état.

API

Envoyez une requête GET au point de terminaison fabric/v4/connections/{connectionId} pour surveiller l'état de la connexion.

equinixStatus parameter values	providerStatus attribute values	Google Status	Description
PROVISIONING	PROVISIONING		Connection request has not been sent to Google yet.
PROVISIONED	PENDING_APPROVAL	Waiting for service provider.	Connection waiting for acceptance.
PROVISIONED	PROVISIONING	Activation needed -> Border Gateway Protocol (BGP) configuration required.	Connection establishment in progress.
PROVISIONED	PROVISIONED	Pending -> availability	Connection accepted by client.

Activation de la connexion dans le portail Google Cloud

Une fois la tâche de provisionnement terminée côté Equinix, activez votre connexion dans le portail Google Cloud.

1. Dans la section Interconnexion du portail Google Cloud, cliquez sur Actualiser en haut de la page de votre navigateur. L'état indique « Activation requise ».

2. Cliquez sur Activer, puis sur Accepter. Le statut passe à « Configuration BGP requise ».

3. Cliquez sur Configurer BGP.

4. Dans le champ ASN du pair, entrez le numéro ASN de votre routeur local. Cliquez sur Sauvegarder et continuer.

5. Consultez la page [Configuration des routeurs sur place pour effectuer toutes les étapes nécessaires à la connexion de votre routeur à votre environnement Google Cloud via Google Cloud Interconnect.
