Connectivité redondante du centre de données Five9
Cette rubrique explique les étapes de connexion aux centres de données redondants Five9 dans Equinix Fabric. Le processus implique la connexion à Five9 avec des ports Fabric doublement redondants et des connexions virtuelles Fabric Layer 2.
Five9 recommande aux clients que les centres de données Equinix résident dans la même région que les centres de données Equinix de Five9.

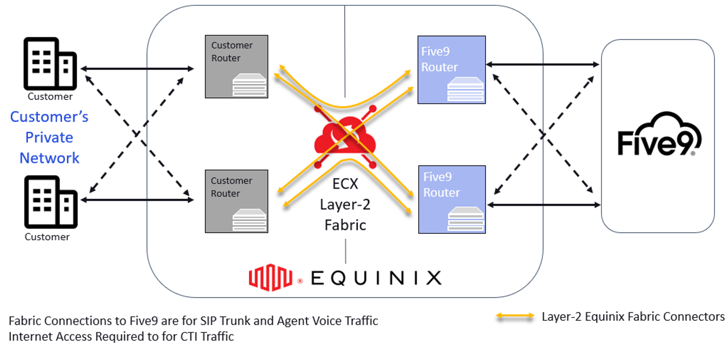

Architectures de site Dual Five9
Pour les clients se connectant à deux sites Five9, les architectures suivantes sont recommandées par Five9:
- Architecture 1 – Sites doubles, ports doubles: (recommandé): Chaque site ou emplacement client est connecté à deux centres de données Five9 avec deux routeurs clients connectés à deux ports Equinix Fabric . Cela garantit un SLA de disponibilité de 99,999 %.
- Architecture 2 – Deux sites, un seul port: chaque site ou emplacement client est connecté à deux centres de données Five9 via un seul routeur/commutateur client connecté à un seul port Equinix Fabric . Cela garantit une disponibilité de 99,9 %.
- Architecture 3 – Site unique, double port: le site ou l'emplacement du client se connecte à deux emplacements de centre de données Five9 avec deux routeurs clients connectés à deux ports Equinix Fabric .
- Architecture 4 – Site unique, port unique: le site ou l'emplacement du client se connecte à deux emplacements de centre de données Five9 avec un seul routeur client connecté à un seul port Equinix Fabric .
Architectures de site unique Five9
Pour les clients se connectant à un seul site Five9, les architectures suivantes sont prises en charge:
- Architecture 5 – Sites doubles, port double, site Five9 unique: chaque site ou emplacement client se connecte à un seul emplacement de centre de données Five9 avec deux routeurs clients connectés à deux ports Equinix Fabric .
- Architecture 6 – Sites doubles, port unique, site Five9 unique: chaque site ou emplacement client se connecte à un seul emplacement de centre de données Five9 avec un seul routeur client connecté à un seul port Equinix Fabric .
- Architecture 7 – Sites uniques, double port, site Five9 unique: le site ou l'emplacement du client se connecte à un seul emplacement de centre de données Five9 avec deux routeurs clients connectés à deux ports Equinix Fabric .
- Architecture 8 – Sites uniques, double port, site Five9 unique: le site ou l'emplacement du client se connecte à un seul emplacement de centre de données Five9 avec deux routeurs clients connectés à deux ports Equinix Fabric .
Conditions préalables
Avant de créer des connexions virtuelles au service Five9 à l'aide des ports Fabric, vous devez disposer des éléments suivants:
-
Un compte Equinix Fabric, avec les rôles IAM suivants attribués: Fabric Connections Manager.
-
Au moins deux ports Fabric, chacun dans des emplacements métropolitains distincts.
Architecture 1 – Sites doubles, ports doubles
Pour cette architecture, les clients créeraient un total de huit connexions virtuelles entre deux sites différents. Le workflow de l'architecture 1 est le suivant:
Premier site client
-
Connectez-vous à [Fabric Equinix.
-
Dans le menu Connexions, sélectionnez Créer une connexion.
-
Cliquez sur la carte Fournisseur de services A et saisissez Five9 dans le champ de recherche.
-
Cliquez sur Créer une connexion.
-

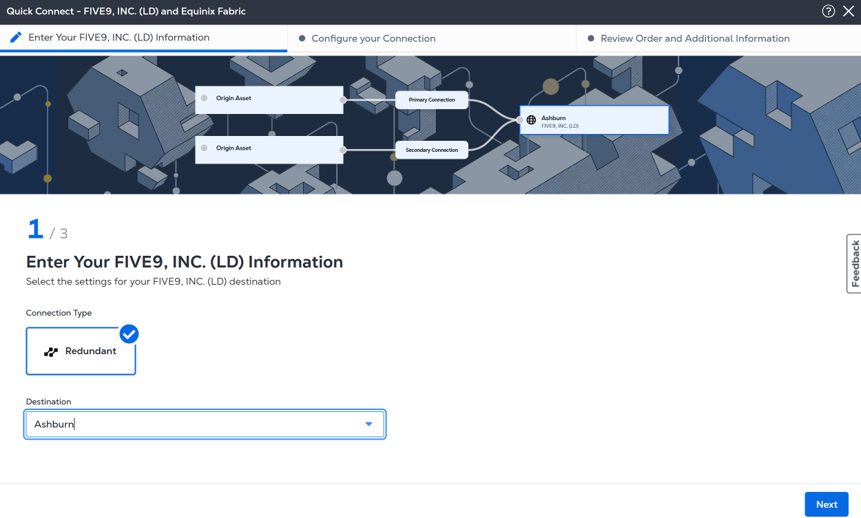

Sélectionnez le premier emplacement de destination Five9 auquel vous souhaitez vous connecter (par exemple Ashburn).
-
Cliquez sur Suivant.
-
Sélectionnez Port comme type d’actif d’origine.
-
Dans la section Connexion principale:

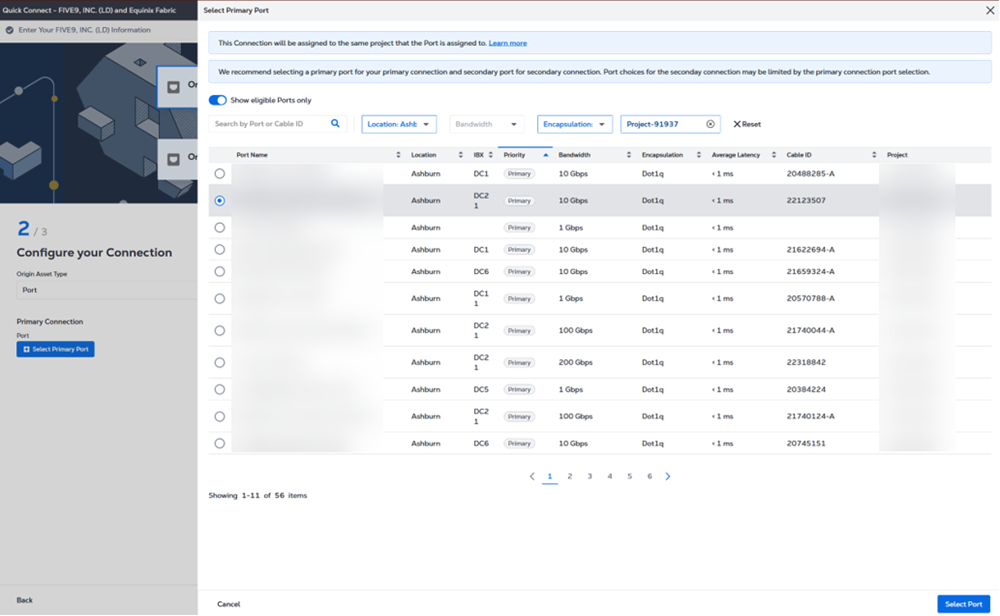

- Sélectionnez le port Fabric principal sur le premier emplacement client (par exemple, Asburn). Assurez-vous que le port est prioritaire.
- Entrez le nom de la connexion principale.
- Sélectionnez une bande passante.
- Saisissez un ID VLAN (applicable aux ports Dot1q) ou une balise VLAN client (balise C) et une balise VLAN de service (balise S) (applicable aux ports Qinq).
- Sélectionnez le port Fabric principal sur le premier emplacement client (par exemple, Asburn). Assurez-vous que le port est prioritaire.
-
Dans la section Connexion secondaire:
- Sélectionnez un port Fabric secondaire sur le premier site client (par exemple, Asburn). Assurez-vous que le port est prioritaire.
- Entrez le nom de la connexion secondaire.
- Sélectionnez une bande passante.
- Saisissez un ID VLAN (applicable aux ports Dot1q) ou une balise VLAN client (balise C) et une balise VLAN de service (balise S) (applicable aux ports Qinq).
-
Cliquez sur Suivant.
-
Fournissez les adresses e-mail des destinataires à avertir de l'état de la connexion.
-
(Optionnel) Entrez ou ajoutez le numéro de bon de commande.
-
(Optionnel) Veuillez fournir l'identifiant de référence du client, qui vous permettra d'identifier cette commande sur votre facture.
-
Vérifiez les détails de la connexion et cliquez sur Créer une connexion.
Cliquez sur Afficher le résumé de la commande pour voir les détails de la commande et les informations sur les tarifs de connexion.

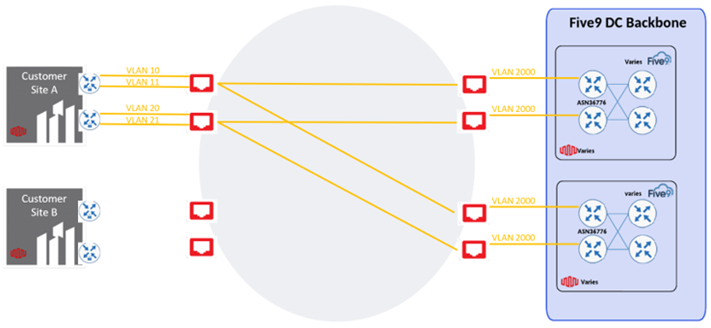

Une fois les connexions créées, la topologie se présentera comme suit:
- Répétez les étapes 2 à 14. Cette fois, sélectionnez le deuxième emplacement métropolitain Five9 (par exemple, Chicago). Utilisez les mêmes ports Fabric principaux et secondaires que sur le premier site client.
Après avoir répété les étapes pour une deuxième paire de connexions redondantes à Five9, la topologie sera la suivante:
Deuxième site client
Pour le deuxième site client, suivez les mêmes étapes que pour le premier client, cette fois en utilisant les ports Fabric disponibles sur le deuxième site client.
-
Répétez les étapes 2 à 14 pour le premier site client. Sélectionnez le premier site Five9 Metro (par exemple, Ashburn), puis sélectionnez les ports principal et secondaire du deuxième site client.
-
Après avoir répété les étapes pour la première paire de connexions redondantes à partir du deuxième emplacement client, la topologie sera la suivante:
-
Créez la dernière paire de connexions redondantes vers l’emplacement souhaité pour les services Five 9 en répétant les étapes 2 à 14.
-
Sélectionnez le deuxième emplacement métropolitain Five9 (par exemple Chicago) et sélectionnez les ports Fabric principal et secondaire au deuxième emplacement client.

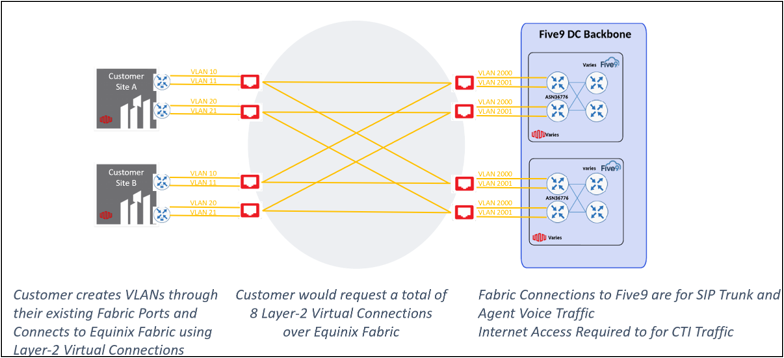

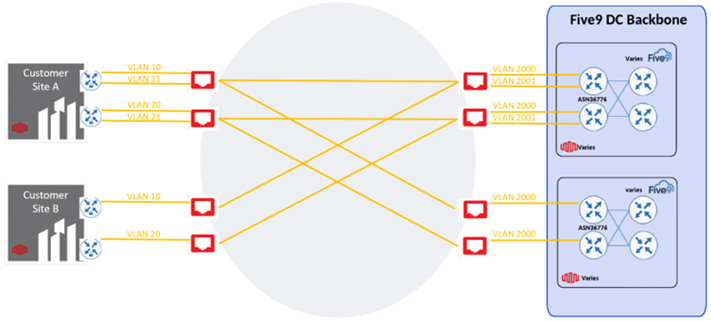

Une fois la dernière paire de connexions redondantes du deuxième site client créée vers Five9, la topologie de l'architecture finale apparaîtra comme suit:
Architecture 2 – Sites doubles, port unique
Pour cette architecture, les clients créeraient un total de huit connexions virtuelles entre deux sites différents. Le flux de travail pour l'architecture 2 est le suivant:
Premier site client
- Créez les connexions au premier site client comme indiqué dans les 14 premières étapes de [Architecture 1](#premier site client).

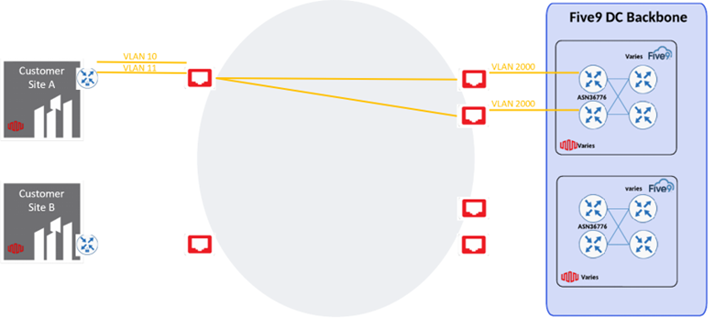

Une fois les connexions créées, la topologie se présentera comme suit:
- Répétez les étapes [2 à 14](#site-client-premier site). Cette fois-ci, sélectionnez le deuxième emplacement métropolitain Five9 (par exemple, Chicago). Utilisez le même port Fabric et des ID de VLAN différents pour chaque connexion.

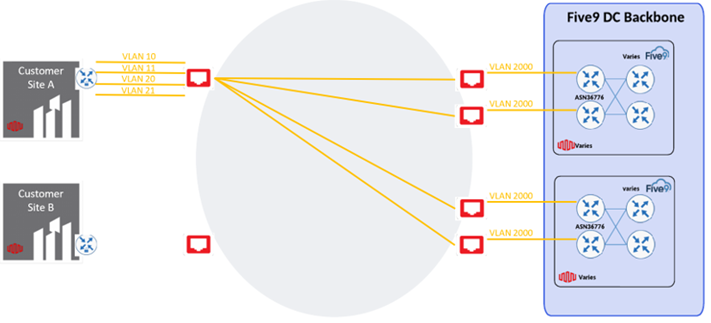

Après avoir répété les étapes pour une deuxième paire de connexions redondantes à Five9, la topologie sera la suivante:
Deuxième site client
Répétez les étapes de création de connexion décrites pour le premier site client, mais utilisez cette fois le port Fabric disponible sur le deuxième site client.
- Répétez les étapes [2 à 14](#site-client-premier site). Sélectionnez le premier emplacement métropolitain Five9 (par exemple, Ashburn). Utilisez le même port Fabric et des ID de VLAN différents pour chaque connexion.
Après avoir répété les étapes pour la première paire de connexions redondantes à partir du deuxième emplacement client, la topologie sera la suivante:
- Créez la dernière paire de connexions redondantes vers le deuxième emplacement souhaité pour les services Five9 en répétant les étapes 2 à 14. Cette fois-ci, sélectionnez le deuxième emplacement métropolitain Five9 (par exemple, Chicago). Utilisez le même port Fabric et des ID de VLAN différents pour chaque connexion.

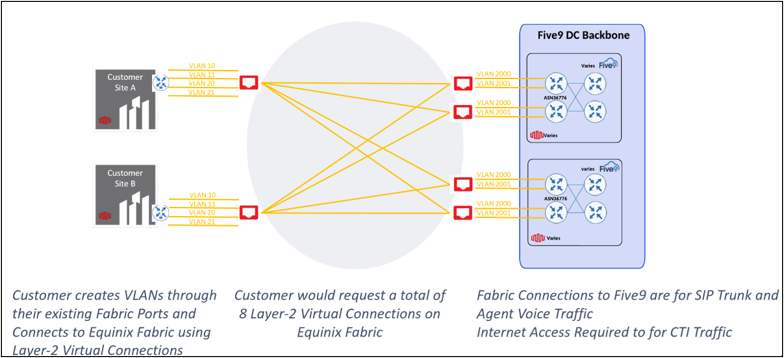

Une fois la dernière paire de connexions redondantes du deuxième site client créée vers Five9, la topologie de l'architecture finale sera la suivante:

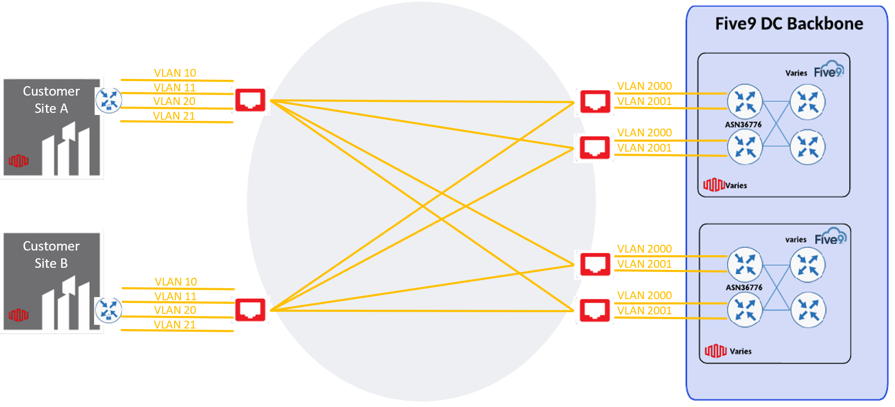

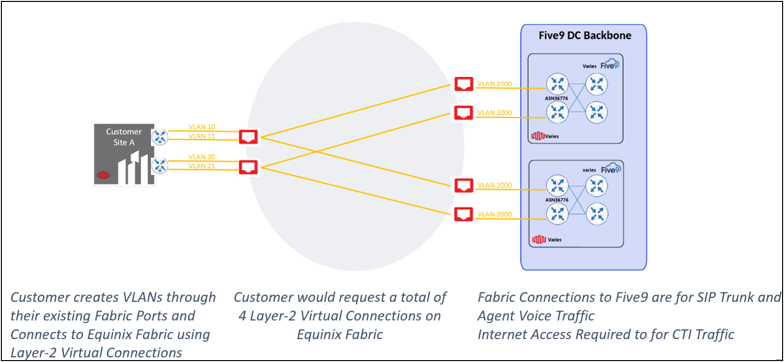

Architecture 3 – Site unique, deux ports
Pour cette architecture, les clients créeraient un total de quatre connexions virtuelles à partir d'un même site. Le workflow de l'architecture 3 est le suivant:
Site client unique
- Créez les connexions au site client comme indiqué dans les 14 premières étapes de Architecture 1.

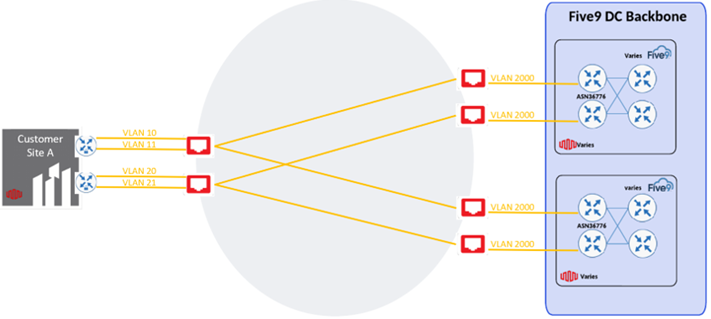

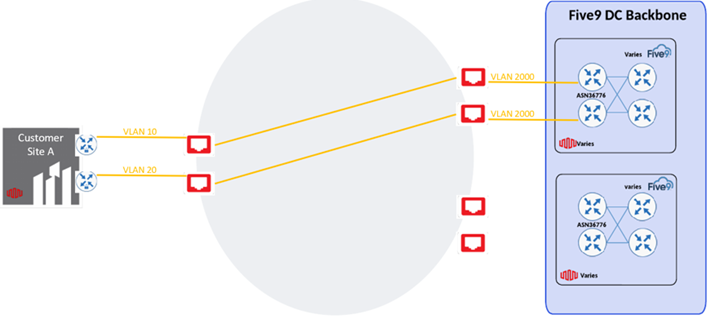

Une fois les connexions créées, la topologie se présentera comme suit:
- Répétez les étapes [2 à 14](#site-client-premier site). Cette fois, sélectionnez le deuxième emplacement métropolitain Five9 (par exemple, Chicago). Utilisez les mêmes ports Fabric principaux et secondaires que sur le site client unique.
Après avoir répété les étapes pour une deuxième paire de connexions redondantes à Five9, la topologie sera la suivante:
Architecture 4 – Site unique, port unique
Pour cette architecture, les clients créeraient un total de quatre connexions virtuelles à partir d'un même site. Le flux de travail pour l'architecture 4 est le suivant:
Site client unique
- Créez les connexions au site client comme indiqué dans les 14 premières étapes de Architecture 1.
Une fois les connexions créées, la topologie se présentera comme suit:
- Répétez les étapes [2 à 14](#site-client-premier site). Cette fois-ci, sélectionnez le deuxième emplacement métropolitain Five9 (par exemple, Chicago). Utilisez le même port Fabric et des ID de VLAN différents pour chaque connexion.

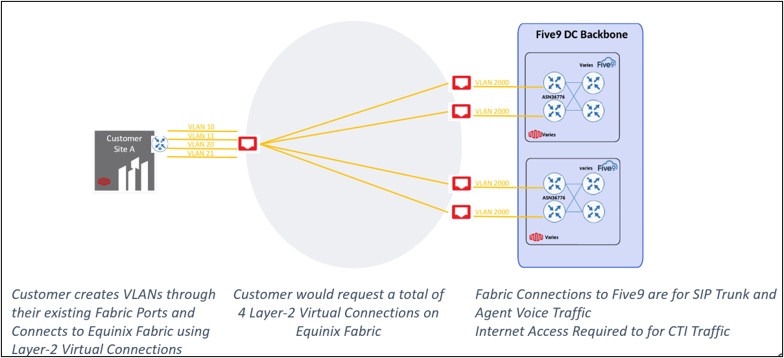

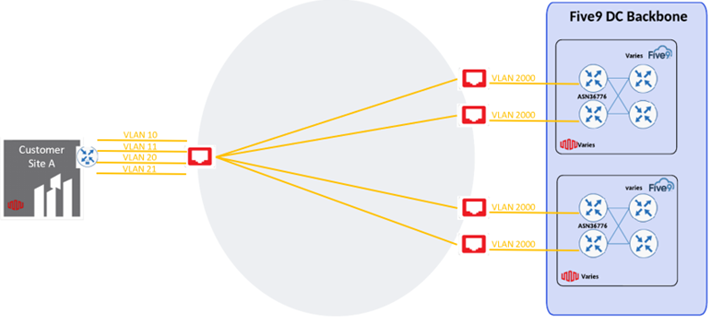

Après avoir répété les étapes pour une deuxième paire de connexions redondantes à Five9, la topologie sera la suivante:

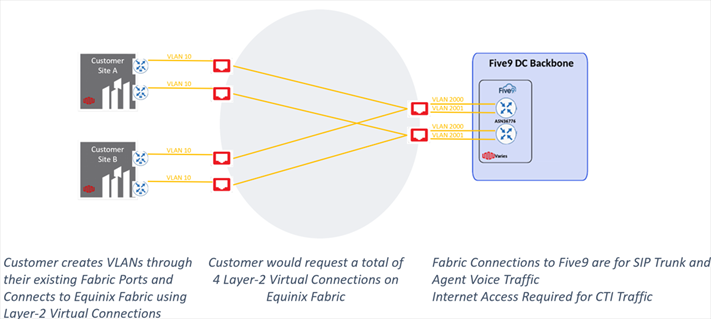

Architecture 5 – Sites doubles, ports doubles, site unique Five9
Premier site client
Pour cette architecture, les clients créeraient un total de quatre connexions virtuelles entre deux sites différents. Le flux de travail pour l'architecture 5 est le suivant:
Créez les connexions au site client comme indiqué dans les 14 premières étapes de Architecture 1.

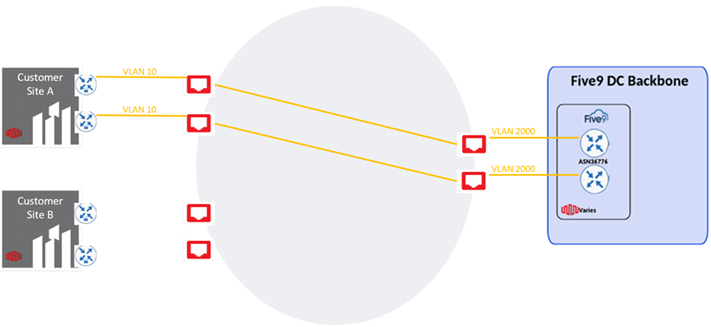

Une fois les connexions créées, la topologie ressemblera à ceci:
Deuxième site client
Pour le deuxième site client, les clients doivent suivre des étapes similaires à celles décrites pour le premier site client, mais en utilisant désormais les ports Fabric disponibles sur le deuxième site client.
Répétez les étapes [2 à 14](#site-client-premier site). Sélectionnez l'emplacement métropolitain Five9 (par exemple Ashburn) et sélectionnez les ports principal et secondaire du deuxième emplacement client.

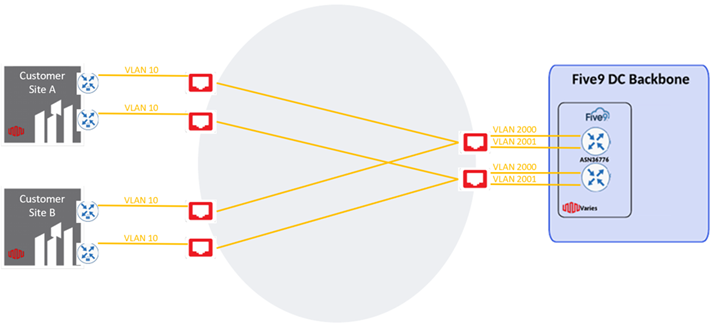

Après avoir répété les étapes pour les connexions redondantes à partir du deuxième emplacement client, la topologie finale sera la suivante:

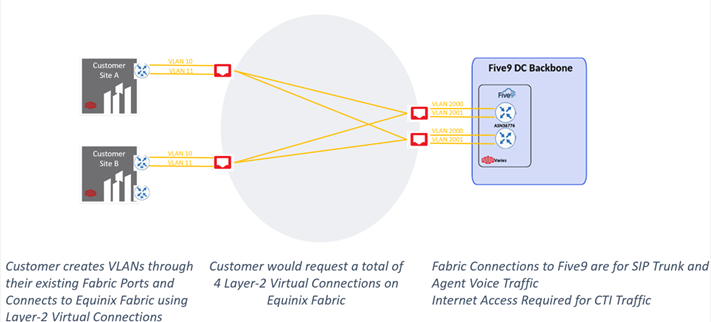

Architecture 6 – Sites doubles, port unique, site unique Five9
Premier site client
Pour cette architecture, les clients créeraient un total de quatre connexions virtuelles entre deux sites différents. Le flux de travail pour l'architecture 6 est le suivant:
Créez les connexions au site client comme indiqué dans les 14 premières étapes de Architecture 1.

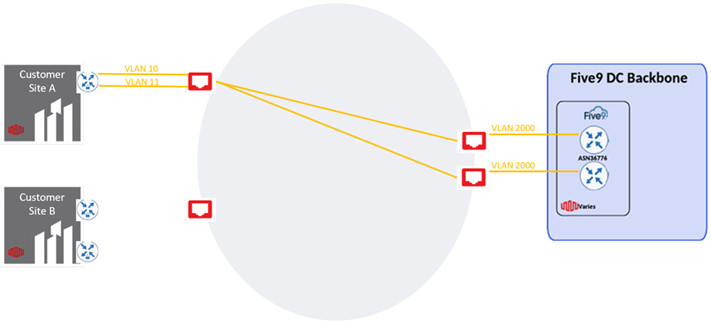

Une fois les connexions créées, la topologie ressemblera à ceci:
Deuxième site client
Répétez les étapes de création de connexion décrites pour le premier site client, mais en utilisant désormais le port Fabric disponible sur le deuxième site client.
Répétez les étapes [2 à 14](#site-client-premier site). Sélectionnez le site métropolitain Five9 (par exemple, Ashburn). Utilisez le même port Fabric et des ID de VLAN différents pour chaque connexion.

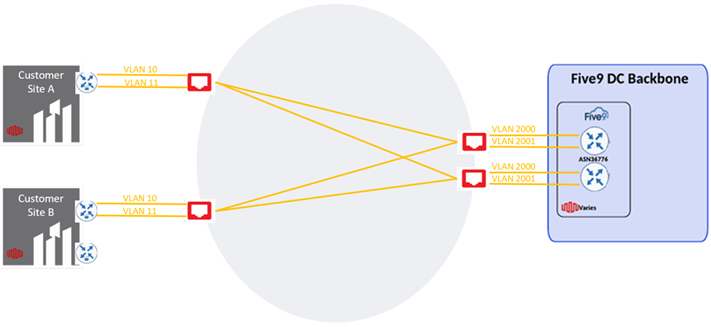

Après avoir répété les étapes pour les connexions redondantes à partir du deuxième emplacement client, la topologie finale sera la suivante:
Architecture 7 – Site unique, deux ports, site unique Five9
Site client unique
Pour cette architecture, les clients créeraient un total de quatre connexions virtuelles à partir d'un même site. Le flux de travail pour l'architecture 7 est le suivant:
Créez les connexions au site client comme indiqué dans les 14 premières étapes de Architecture 1.

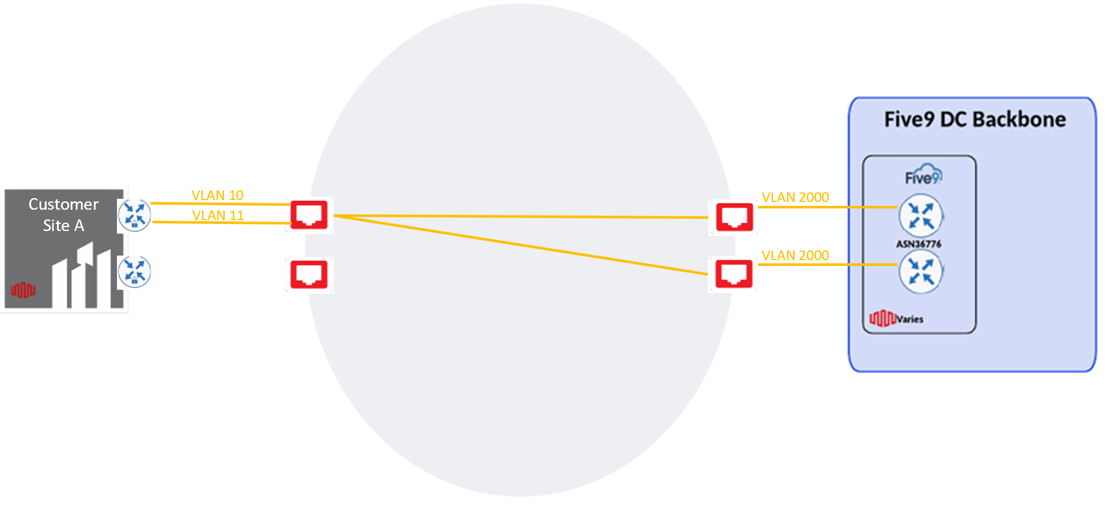

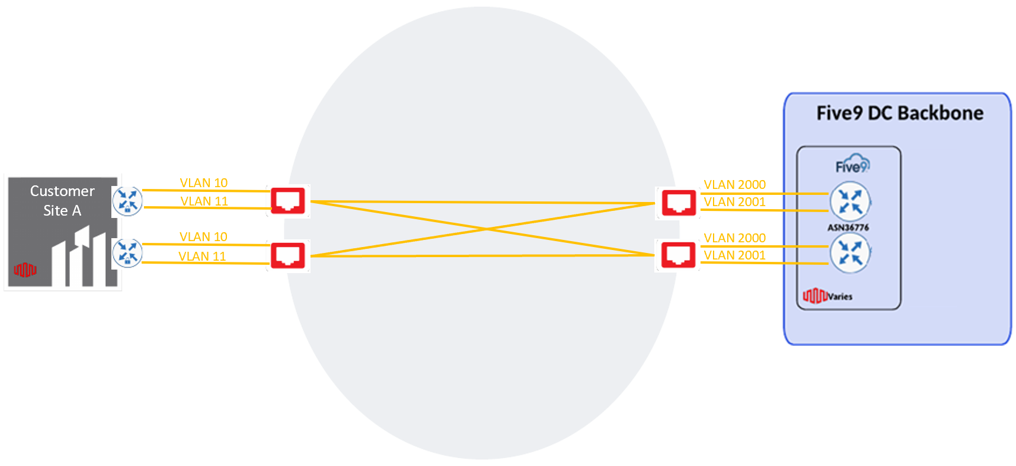

Une fois les connexions créées, la topologie ressemblera à ceci:
Répétez les étapes [2 à 14](#site-client-premier site). Cette fois-ci, utilisez le port secondaire du site client unique pour vous connecter au site unique de Five9.
Après avoir répété les étapes pour une deuxième paire de connexions redondantes à Five9, la topologie sera la suivante:

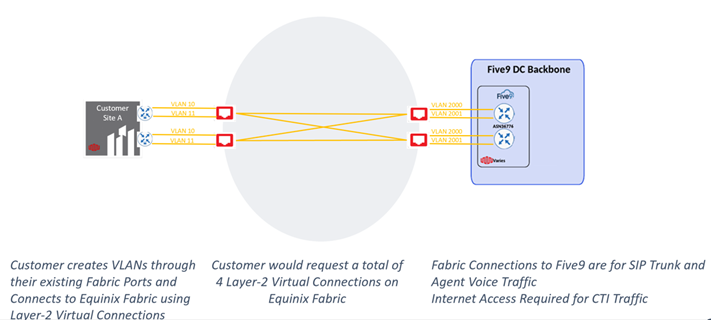

Architecture 8 – Site unique, port unique, site Five9 unique
Pour cette architecture, les clients créeraient deux connexions virtuelles à partir d'un même site. Le workflow pour l'architecture 8 est le suivant:
Créez les connexions au site client comme indiqué dans les 14 premières étapes de Architecture 1.

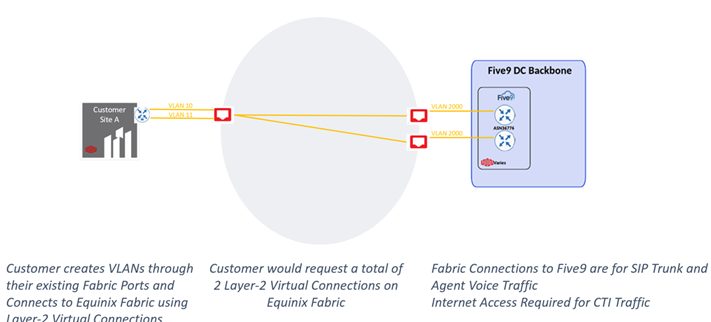

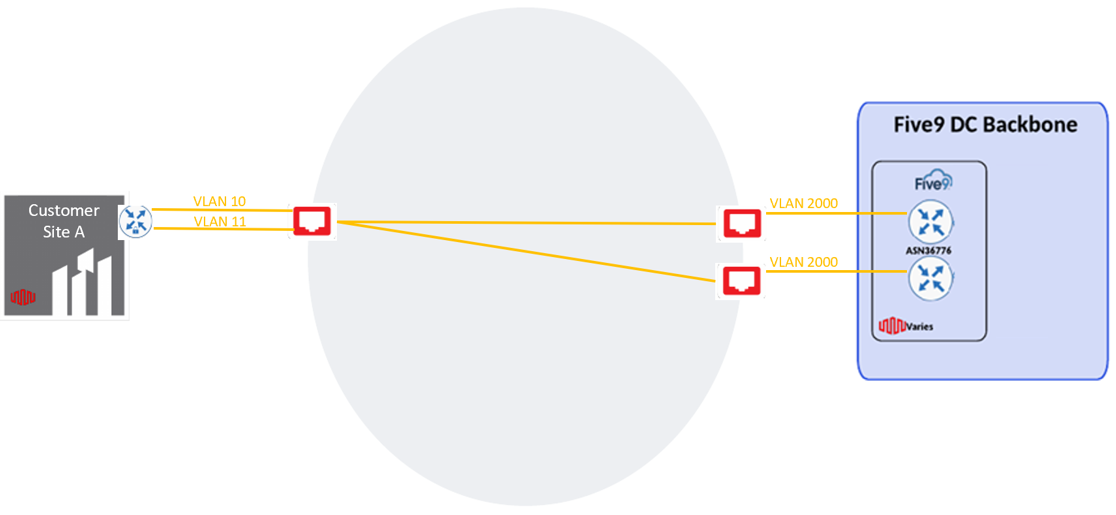

Une fois les connexions créées, la topologie finale ressemblera à ceci:
