Armoire sécurisée avec alimentation en kVA

Il s'agit de notre armoire personnalisée conçue pour s'adapter. Soutenu par un contrat de niveau de service (SLA) robuste, ce produit vous permet de vous connecter entre, entre et via les plus grands réseaux.

Secure Cabinet avec alimentation en kVA est disponible dans le monde entier et peut être installé dans un datacentre partagé ou Private Cage d'un datacentre IBX. Ce produit vous permet d'obtenir une licence et d'alimenter une ou plusieurs armoires dans un environnement IBX partagé. Les armoires et l'alimentation sont facturées en fonction de la quantité de cabines et de kVA qui vous sont allouées. Des accessoires compatibles peuvent être installés par nos techniciens IBX. Equinix réalise toutes les installations de baies et de circuits d'alimentation.

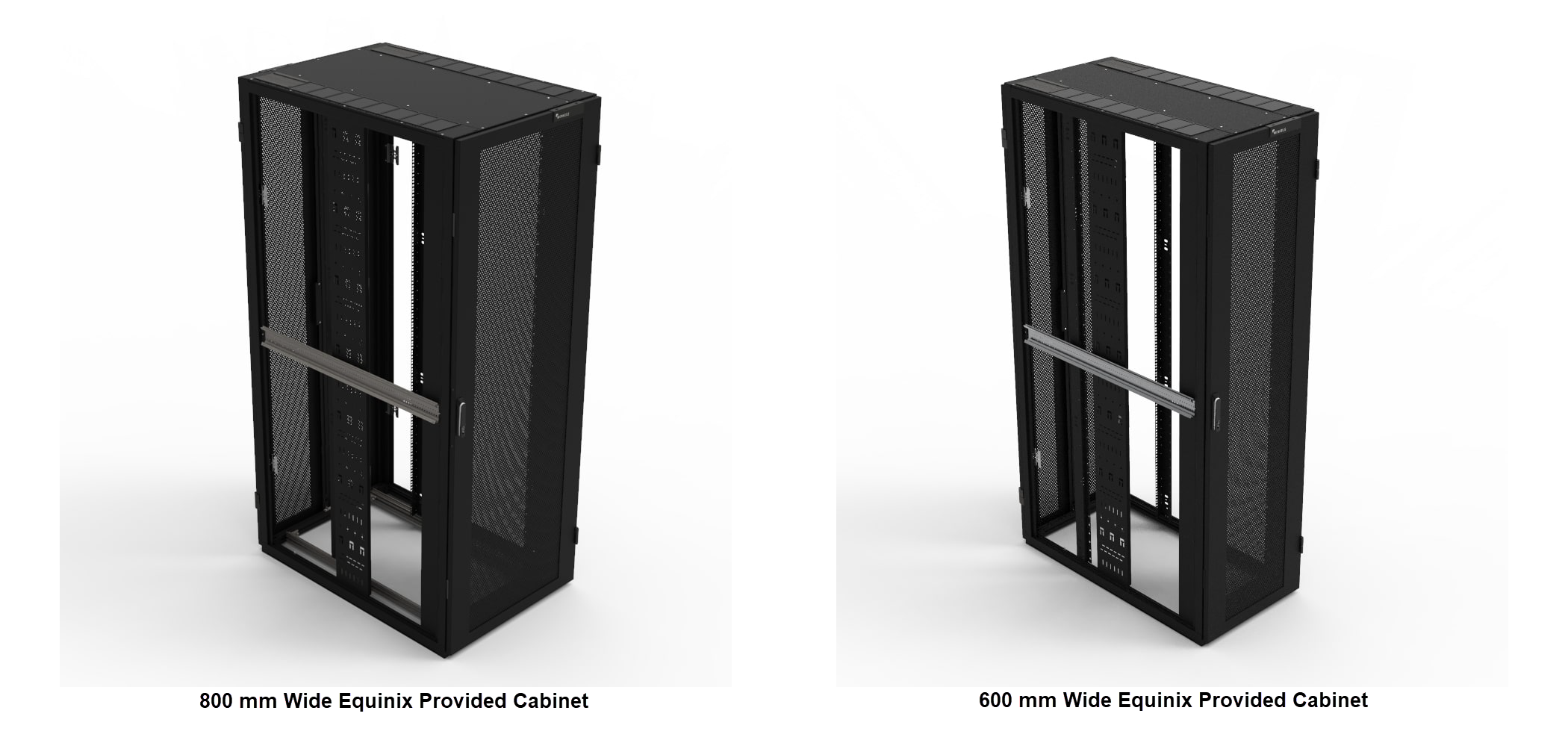

Armoires fournies par Equinix de 800 mm et 600 mm de large

Les armoires sécurisées sont situées sur le plancher Colocation, avec des considérations pour l'alignement des allées chaudes et froides. Les clients doivent installer leur équipement dans l'armoire pour permettre une circulation d'air correcte. Pour plus d'informations, reportez-vous à la rubrique confinement d'air.

conseil

Ce produit est le mieux adapté aux utilisateurs ayant des besoins de personnalisation. Pour les armoires professionnelles standard, voir Secure Cabinet Express . Pour des niveaux de personnalisation plus élevés, voir Secure Cabinet - utilisation d'une armoire fournie par le client .

Pour afficher des informations sur vos déploiements Secure Cabinet existants, reportez-vous à la rubrique Afficher vos ressources de colocation sur le portail. Pour apporter des modifications à votre déploiement d’armoire, voir modifier votre déploiement Colocation .

Fonctionnalités​

Les caractéristiques de Secure Cabinet incluent:

  • Une armoire fournie par Equinix dans laquelle vous pouvez installer votre équipement, avec verrouillage des portes avant et arrière.
  • Un point de démarcation (situé à l'intérieur de l'armoire) pour l'interconnexion / les Cross Connects.
  • Un panneau de brassage à fibre monomode à l'intérieur de l'armoire permet l'interconnexion des produits et services.
  • La gestion des câbles permet de supporter en toute sécurité n'importe quel média directement jusqu'au point de démarcation à l'intérieur de l'armoire.
  • La capacité de tirer de l'énergie jusqu'à un plafond de tirage contractuel (mesuré en kVA).
  • Vous pouvez demander un nombre raisonnable de prises de courant.
  • Vous pouvez demander l'installation ou la désinstallation de circuits électriques si nécessaire.
  • La possibilité d'installer vos propres PDU.
  • Plusieurs configurations de circuits d'alimentation/câblage pour répondre aux besoins d'alimentation de votre équipement
remarque

Les options de densité de puissance disponibles, la démarcation et les types d'armoires/racks peuvent varier selon IBX et selon le pays.

Modules complémentaires​

Options supplémentaires disponibles en tant qu'accessoires :

  • Accessoires pour meubles comme des étagères et des vis
  • Panneaux de brassage, câbles
  • Blocs multiprises, panneaux de fusibles
  • Gestion des câbles à l'intérieur de l'armoire fermée
  • Rayonnage à échelles
  • Sécurité renforcée (cartes de proximité, dispositifs de sécurité à code PIN et vidéosurveillance dédiée à l'armoire)
remarque

Equinix réalise toutes les installations de baies et de circuits d'alimentation.

Puissance intégrée​

Un Secure Cabinet standard comprend des circuits d'alimentation redondants intégrés qui offrent une haute disponibilité pour vos besoins réseau critiques et votre charge de travail informatique distribuée. Les circuits d'alimentation sont sélectionnés pour répondre à vos besoins d'alimentation : ces circuits offrent une densité d'alimentation de site pour une gamme de charges d'alimentation afin de répondre à vos besoins et de garantir que les charges sont suffisamment prises en charge.

Circuits​

  • L'alimentation en courant alternatif conditionné est fournie à l'armoire via un circuit d'alimentation en courant alternatif.
  • L'alimentation en courant continu conditionné est fournie à l'armoire par l'intermédiaire d'un circuit d'alimentation en courant continu.
remarque

La tension et l'ampérage disponibles varient selon les pays.

Vous pouvez souscrire un contrat pour un circuit unique (principal), mais pour la résilience de l'infrastructure, nous vous encourageons à utiliser une paire de circuits d'alimentation redondants. Une paire de circuits d'alimentation redondants est :

  • Une paire de circuits correspondants (en tension et en ampérage)
  • Alimenté par divers systèmes UPS

Vous avez la possibilité de répartir la charge d'alimentation sur les deux circuits de la paire de circuits d'alimentation redondants, mais la charge ne doit pas dépasser la capacité d'un seul circuit. Ainsi, un seul circuit peut supporter la charge complète en cas de défaillance du circuit.

Le type de prise ou de prise utilisé pour chaque circuit est spécifique au pays, à la tension et à l'ampérage. Il est installé au-dessus de l'armoire ou, dans certains datacentres IBX surélevés, sous le plancher sous l'armoire.

La consommation maximale autorisée sur un circuit est égale au kVA utilisable par le circuit, qui varie selon les régions :

RégionConsommation maximale autorisée (en ampères)
APAC100% de la taille du circuit
EMEA100% de la taille du circuit
AMER80 % de la taille du circuit (pour les circuits 120/208V) 100 % de la taille du circuit (pour les circuits 240/415V)

Capuchons de tirage​

Chaque Secure Cabinet avec une alimentation en kVA a un plafond de consommation d'énergie, mesuré en kVA. Un plafond de consommation est la consommation maximale supportable par (et contractuellement autorisée pour) un Secure Cabinet.

remarque

Le capuchon de prélèvement ne limite pas le nombre de circuits d'alimentation pouvant être installés.

Pour les clients qui ont besoin de courant alternatif et de courant continu, le plafond de consommation doit être réparti entre le courant alternatif et le courant continu.

Exemple

Une capacité de tirage de 5 kVA peut être divisée en 4 kVA de puissance CA et 1 kVA de puissance CC.

Le plafond de consommation est divisé en kVA d'alimentation CA et kVA d'alimentation DC en fonction de votre consommation d'alimentation CA et DC attendue dans l'armoire. Le kVA d'alimentation CA et le kVA d'alimentation DC doivent être exactement égaux au plafond de consommation.

Si vous commandez plusieurs Secure Cabinet dans un IBX, ces armoires peuvent être installées ou non dans la même zone sécurisée. Plusieurs armoires sécurisées installées dans la même zone sécurisée se voient attribuer un plafond de consommation globale.

info

La capacité totale installée de tous les circuits primaires ne doit pas dépasser le double de la capacité de prélèvement.

Classement de l'armoire​

Chaque Secure Cabinet a une puissance nominale d'armoire égale à la consommation maximale autorisée dans l'armoire conformément aux politiques IBX mondiales . La valeur nominale est également une indication des ressources de refroidissement nécessaires pour prendre en charge l'armoire.

Plusieurs armoires sécurisées dans un IBX ou dans une zone sécurisée peuvent avoir des caractéristiques nominales différentes. La somme des valeurs nominales des armoires de toutes les armoires installées dans la même zone sécurisée doit être inférieure ou égale au plafond de consommation global.

remarque

La valeur nominale de l'armoire ne limite pas le nombre de circuits d'alimentation pouvant être installés dans l'armoire.

Une armoire équivalente, ou cabine, est une unité de mesure égale à l'espace total de la cage nécessaire pour prendre en charge un Secure Cabinet (et son espace d'allée chaude et froide associé). Par exemple, un espace de 10 cabines peut accueillir 10 armoires sécurisées.

La note moyenne des cabines est utilisée pour déterminer la densité de puissance globale d'un ensemble d'armoires sécurisées. La note moyenne des cabines est égale au quotient du plafond d'alimentation (en kVA) divisé par la quantité d'armoires sécurisées installées dans une zone sécurisée.

Exemple

Supposons que vous accordiez une licence à deux armoires sécurisées dans une seule zone sécurisée ; une armoire a une capacité nominale de 4 kVA et l'autre une capacité nominale de 5 kVA. La capacité maximale de consommation globale pour ces deux armoires sécurisées est de 9 kVA (4 kVA + 5 kVA = 9 kVA). La puissance nominale moyenne de la cabine est de 4,5 kVA (9 kVA ÷ 2 armoires = 4,5 kVA).

Spécifications de l'armoire fournie par Equinix​

EMEA​

DisponibilitéAllemagne, Bulgarie, Finlande, France, Irlande, pays-Bas, Oman, Pologne, Portugal, Espagne, Suède, Suisse, Turquie, Émirats arabes Unis (eau), Royaume-Uni
DimensionsLargeurs : 600 mm ou 800 mm
Profondeurs : 1000 mm ou 1200 mm
Hauteurs : 2200 mm ou 2422 mm
Remarque : Toutes les tailles d'armoire ne sont pas disponibles dans chaque IBX. Vérifiez la disponibilité auprès de votre ingénieur commercial.
Capacité de l'unité de rack2200 mm de hauteur : 47U.
2422 mm de hauteur : 52U.
Capacité de charge statique1500 kg
Mise à la terreEntièrement mis à la terre via un point de mise à la terre central relié au réseau de mise à la terre d'Equinix
Intérieurprofils de 19 pouces : 4 rails de montage verticaux avec marquage U (1er U en bas)
Ajustabilité : Rails de montage verticaux avant réglés à 100 mm de la porte avec réglage continu de la profondeur
Cadre : Extrusions d'aluminium revêtues de poudre
PortesPorte avant : porte avant simple 80 % perforée
Porte arrière : porte arrière double 80 % perforée
Verrouillage : Poignées pivotantes avec serrure à clé à profil européen (standard en Allemagne) OU poignée pivotante avec serrure à combinaison (standard dans tous les pays disponibles sauf en Allemagne)
ToitModularité : Inserts modulaires par 100 mm
Encarts : Panneaux de couverture, guides d'entrée de câble et brosses
Gestion du débit d'airportes 80 % perforées
Jupes latérales
Joint de rail de montage vertical
Ébauches/brosses aux points d'entrée des câbles de toit
AccessoiresGestion des câbles : chemin de câbles de 200 mm de large monté à 500 mm de l'armoire
Accessoires inclus : Kit de mise à la terre, support de montage universel pour PDU (x2), indication de hauteur (U) sur les 4 rails de montage verticaux
Accessoires en option : Chemin de câbles de 200 mm de large, chemin de câbles de 300 mm de large, barrette pour monter le système de gestion des câbles sur le VMR et les guides-câbles, anneaux de gestion des câbles (10 pièces), anneaux de câbles en acier à monter sur profil de hauteur, support de montage pour PDU double
Produits compatiblesSecure Cabinet (inclus dans le service)
Private Cage (en tant qu'accessoire installé)
Suite Business européenne (en tant qu'accessoire installé)

Interconnexion​

Chaque Secure Cabinet comprend un point de démarcation de réseau comprenant par défaut un panneau de brassage fibre optique monomode, auprès duquel vous pouvez commander un Cross Connects. Un Cross Connect permet à l’utilisateur d’origine (côté A) de connecter un câble média physique à un autre utilisateur (côté Z).

Equinix exige que tous les Cross Connects soient livrés via un point de démarcation approuvé par Equinix. Dans nos datacentres IBX mondiaux, Equinix fournit des panneaux de démarcation en armoire pour les produits Secure Cabinet.

Voir Cross Connects pour plus d'informations.

Services supplémentaires du cabinet​

Les services complémentaires aux produits Secure Cabinet comprennent l'installation, la configuration et l'entretien d'une gamme d'accessoires, tels que:

  • Gestion des câbles à l'intérieur de l'armoire fermée
  • panneaux de brassage et câbles
  • Accessoires pour meubles, comme les étagères et les vis
  • PDU montés dans une armoire
  • multiprises et panneaux de fusibles

Pour plus d'informations sur la commande d'accessoires en ligne via Equinix Customer Portal, reportez-vous à la section Accessoires de cage/armoire.

Voir Smart Hands pour plus d'informations sur nos services supplémentaires d'armoires.
