Instructions d'installation client

Ces directives s'appliquent à l'installation d'équipements INFORMATIQUES par les clients dans les datacentres Equinix IBX et soutiennent la conformité aux normes et politiques Equinix. Une installation incorrecte peut affecter les performances de l'équipement et avoir un impact sur les réclamations relatives aux accords de niveau de service. Pour plus d'informations, reportez-vous à la section conception du datacentre.

efficacité énergétique du serveur​

Les équipements INFORMATIQUES des clients représentent environ 70 % de l'énergie consommée dans les datacentres Equinix (sur la base de l'efficacité énergétique annuelle mondiale (PUE) d'Equinix de 1,42 en décembre 2023). L'application de fonctionnalités intégrées de gestion de l'alimentation des serveurs permet de réduire la consommation d'énergie, de réduire les émissions de carbone et d'améliorer la fiabilité des équipements. Dans certains cas, il s'agit d'une exigence légale (par exemple, aux pays-Bas). Vérifiez les paramètres de l'équipement INFORMATIQUE et appliquez ces mesures le cas échéant.

Energy Star fournit un aperçu des approches de mise en œuvre de la gestion intégrée de l'alimentation des serveurs et des conseils sur la réduction de la consommation d'énergie des serveurs inactifs . Assurez-vous que le refroidissement à vitesse FAN variable est activé sur les serveurs. Cela améliore l'efficacité des systèmes de refroidissement des datacentres et soutient la fiabilité des serveurs à des températures élevées (consultez les directives thermiques de la Société américaine des ingénieurs en chauffage, réfrigération et climatisation (ASHRAE) TC9.9 2021, section 2,4.5).

Installation et fonctionnement de l'équipement du client​

L’équipement du Client ne doit pas être empilé sur ou reposer sur un autre équipement et doit être solidement fixé dans une armoire ou un rack. Des composants plus lourds ou à chaleur élevée doivent être installés dans les sections inférieures d'une armoire pour utiliser efficacement le refroidissement fourni. Equinix peut exiger le retrait de l'équipement du client qui présente un risque pour la sécurité ou qui interfère de manière déraisonnable avec les opérations de Equinix ou d'un autre client.

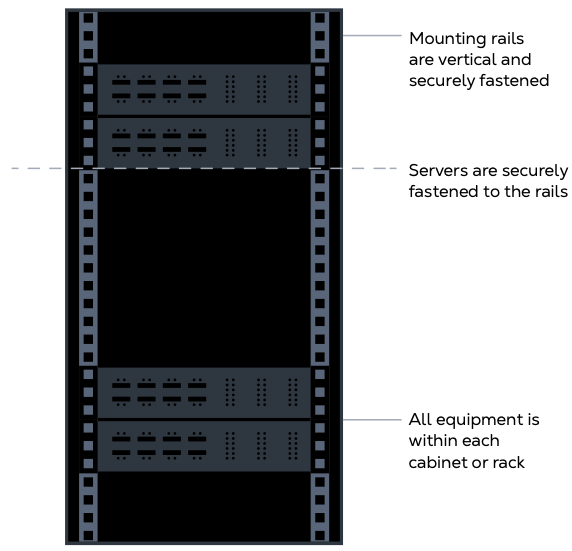

Équipement fixé en toute sécurité dans un rack

armoires ouvertes​

Les armoires ouvertes et les racks ouverts à deux ou quatre montants sont déconseillés pour les équipements actifs en raison d'un faible confinement de l'air. Dans la mesure du possible, les équipements actifs doivent être installés dans des armoires fermées.

L'équipement passif peut être installé dans une armoire ouverte. Lorsqu'elle est utilisée, l'armoire ouverte doit être située dans l'allée chaude. Les armoires ouvertes ne doivent pas être placées en bout d'allée, car cela peut obstruer les portes de confinement en bout d'allée.

Dans la mesure du possible, les déploiements existants seront améliorés en partenariat avec Equinix.

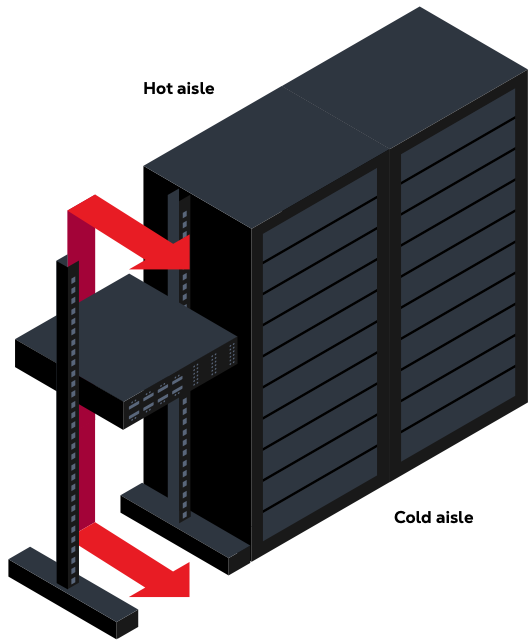

Ouvrir l'armoire avec un faible confinement d'air

Politique de gestion des flux d'air​

Une installation correcte de l'équipement et des allées froides étanches sont essentielles pour maintenir les équipements informatiques dans les plages de température et d'humidité spécifiées, tout en favorisant des opérations écoénergétiques et durables.

Afin de protéger les équipements du client contre les risques thermiques et d'améliorer l'efficacité énergétique globale, Equinix applique de manière proactive ses exigences en matière de gestion du débit d'air conformément aux sections D6 et D9 des politiques d'utilisation standard de IBX .

Afin de réduire la consommation énergétique des datacentres, Equinix augmente progressivement les températures des datacentres, en ciblant jusqu'à 27 °C (81 °F) dans les allées froides. Pour atteindre ces objectifs, il est nécessaire de prendre des mesures efficaces de gestion des flux d'air afin de limiter les risques potentiels pour les équipements du client. Les fuites d'air entre les allées froides et chaudes doivent être évitées. Le côté allée froide de l'armoire doit être entièrement scellé à l'aide d'accessoires appropriés.

exigences de confinement des allées​

Tout nouveau déploiement chez un client doit inclure des systèmes de confinement d'allées chaudes ou froides dès le premier jour de déploiement des cages.

Au moins:

  • Les allées doivent être fermées jusqu'à la hauteur des armoires à l'aide de portes à fermeture automatique, de parois de cage obturées, de panneaux de remplissage d'armoires pleine hauteur et de panneaux de masquage.
  • Les allées froides doivent avoir des plafonds escamotables lorsque la réglementation locale autorise leur installation sans modification du système d'extinction d'incendie.
  • Toutes les installations de confinement doivent répondre aux normes de conception mondiales Equinix.

Dans la mesure du possible, Equinix modernisera les systèmes de confinement sur les déploiements existants, les coûts de modernisation étant couverts par Equinix. Les clients peuvent être responsables des coûts résultant de modifications importantes apportées aux systèmes de confinement en raison du redimensionnement des déploiements de cages ou d'armoires lorsqu'ils sont associés à une commande client.

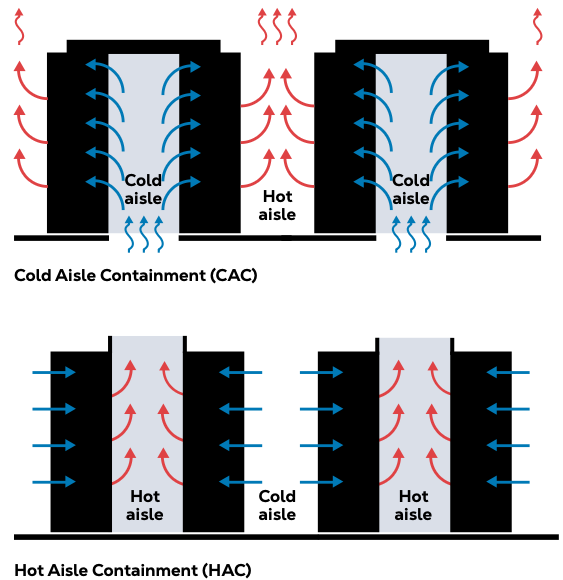

Confinement des allées chaudes et froides

panneaux de remplissage d'armoire​

Lorsque des armoires entières sont manquantes ou retirées d'une rangée ou d'une allée, des panneaux de remplissage pleine hauteur doivent être installés. Les panneaux de remplissage de l'armoire bloquent l'espace que l'armoire occuperait autrement.

Lors du retrait des armoires,contactez Equinix pour planifier une installation temporaire des panneaux de remplissage de l'armoire au moment de la dépose. Lors de la réinstallation des armoires, avertissez Equinix de recueillir et de ranger le panneau.

Equinix fournit gratuitement des panneaux de remplissage temporaires pour armoires, installés dans le cadre de commandes Smart Hands non facturables. Les armoires retirées depuis plus de trois mois nécessitent des panneaux de remplissage permanents, que Equinix installe gratuitement. Les déploiements Day-One incluent les frais pour ces panneaux dans la commande client.

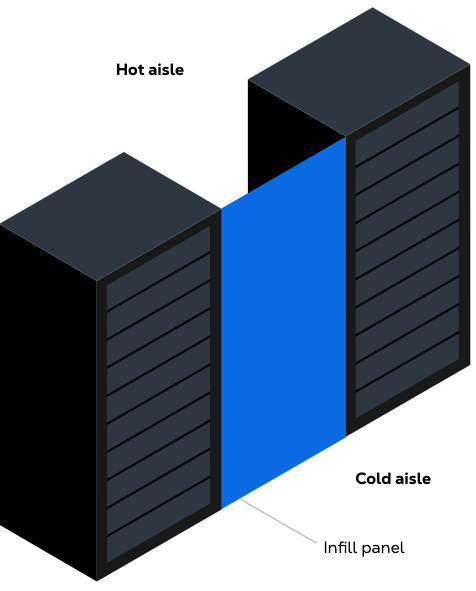

Panneau de remplissage de l'armoire

direction du débit d'air de l'équipement​

Equinix utilise une configuration d'allée chaude et d'allée froide, dans laquelle chaque armoire possède un côté froid et un côté chaud définis. L'équipement doit être installé en alignement avec le flux d'air conditionné, avec l'entrée d'air du côté froid et la sortie du côté chaud de l'armoire. Cette configuration garantit des températures d'air d'admission constantes et empêche la recirculation de l'air chaud. Equinix maintient les SLA de température et d'humidité uniquement dans l'allée froide.

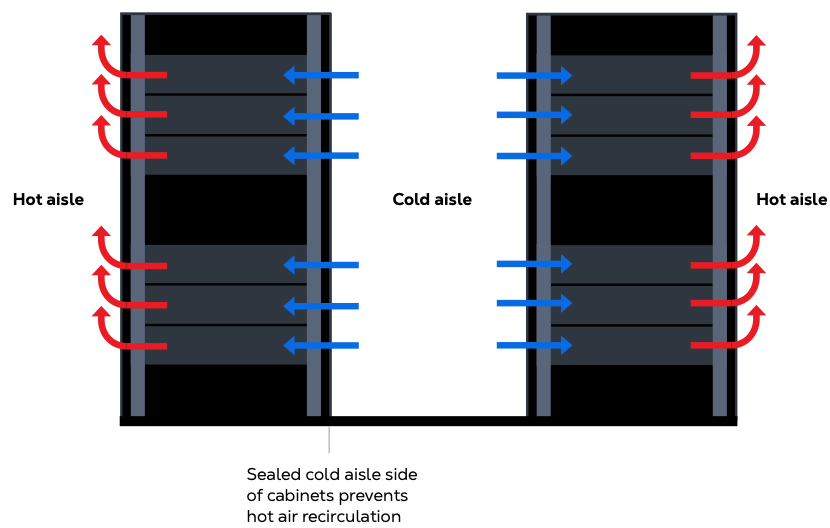

Sens du flux d'air de l'équipement

Sens du débit d'air incorrect​

Une direction incorrecte du flux d'air entraîne des problèmes de refroidissement ou un dysfonctionnement de l'équipement, ce qui a un impact sur le Contrat de niveau de service. Les instances existantes de direction incorrecte du flux d'air doivent être corrigées dès que possible.

Equinix avertit les clients lorsque ces problèmes sont identifiés. N'achetez pas d'équipement susceptible de provoquer des problèmes de flux d'air inversé. De tels équipements restent en permanence exposés à des risques en raison des températures élevées de l'air d'admission et entraînent un gaspillage d'énergie inutile. Les équipements d'entrée et d'échappement d'air latéraux nécessitent des accessoires de conduit appropriés pour être conformes.

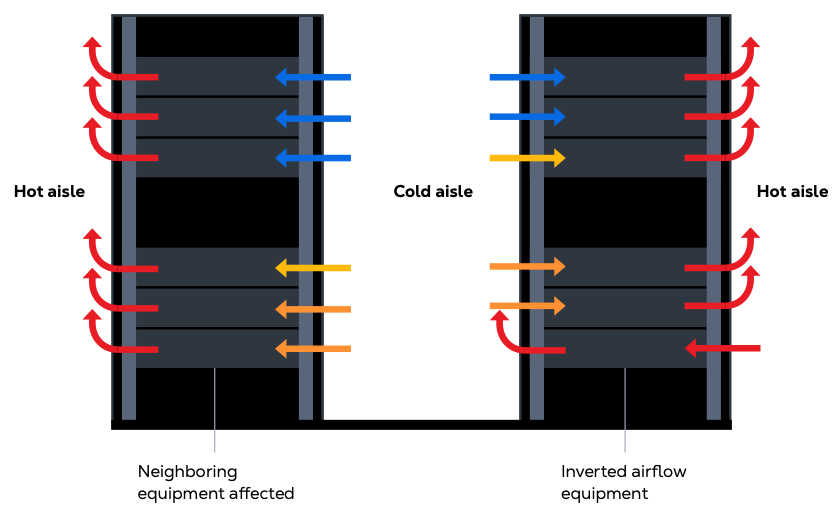

Violation de l'accord de niveau de service (SLA) causée par le client

confinement d'air de l'armoire​

Tous les logements en U ouverts doivent être recouverts à l'aide de panneaux d'obturation . Equinix fournit gratuitement des panneaux d'obturation standard de 19 pouces, 21 pouces ou 23 pouces et les met à disposition sur l'ensemble du IBX. Lorsque les panneaux d'obturation standard ne s'adaptent pas, le client fournit ou couvre le coût des produits alternatifs. Les panneaux non utilisés doivent être retournés dans les paniers fournis. Les panneaux Equinix doivent être retirés et renvoyés avant de retirer les armoires de la salle de données. Des panneaux d'obturation manquants provoquent des points chauds et un gaspillage d'énergie.

Lorsque des panneaux d'obturation ne peuvent pas être utilisés pour obturer les fentes en U ouvertes en raison du passage de câbles, des bandes de brossage obturent l'ouverture. Les bandes de brossage sont montées sur les rails de l'armoire à l'aide de fixations appropriées. Equinix recommande Ezibrush ou une bande de brosse équivalente.

Les interstices d'air restants, y compris les chemins de câbles, les interstices des rails et des panneaux latéraux, ainsi que le haut et le bas de l'armoire, sont remplis à l'aide de bandes de mousse ignifuges . Equinix approuve la barrière d'airRackSEAL ou une bande de mousse équivalente.

Les clients achètent ou fournissent des balais et/ou des bandes de mousse à leurs frais. Une allocation pour ces accessoires doit être incluse dans le budget de déploiement initial.

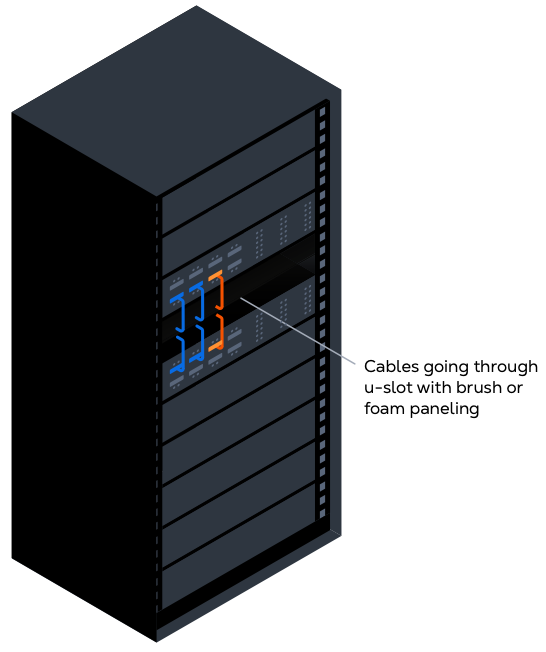

Câbles passant par la fente en U avec brosse ou mousse

Tout équipement INFORMATIQUE encastré (par exemple, un équipement non aligné avec l'avant de l'armoire, généralement des commutateurs réseau) doit être installé avec des accessoires de conduit d'air qui canalisent l'air froid directement vers l'entrée d'air de l'équipement. Cela empêche la recirculation de l'air chaud et permet d'obturer les fentes en U de chaque côté. Les conduits d'air assistés par FAN ne sont pas autorisés.

Les déploiements existants nécessitent une mise à niveau s'ils provoquent des points chauds ou si plus d'un emplacement U par commutateur reste ouvert. Les clients achètent ou fournissent les matériaux requis à leurs frais. Une provision pour ces éléments doit être incluse dans le budget de déploiement initial.

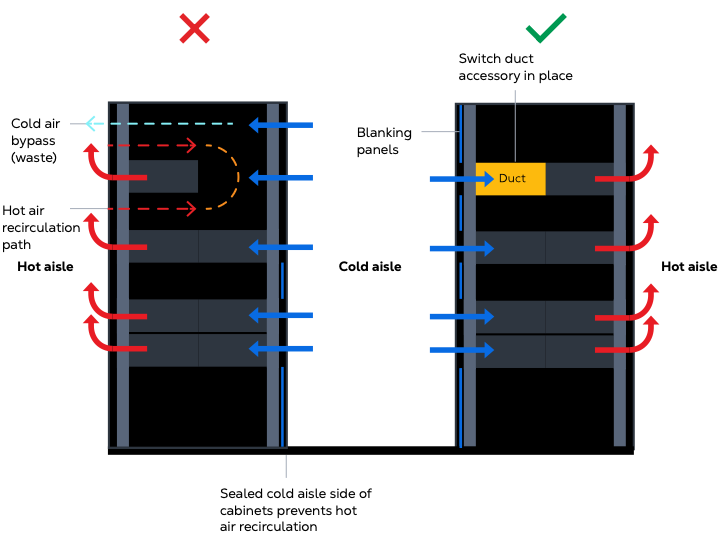

Confinement d'air incorrect et correct

Des panneaux latéraux sont nécessaires dans les situations suivantes : armoires de bout d'allée côté bout d'allée et zones Colocation partagées.

Dans d'autres situations, les panneaux latéraux peuvent être retirés si le client s'assure que les espaces restants côté allée froide avant sont entièrement scellés. Il est recommandé de conserver les panneaux latéraux dans toutes les situations et d'utiliser des ouvertures de passage de câble dédiées pour le câblage entre les armoires.

Les espaces existants créés par l'absence de panneaux latéraux doivent être comblés avec des accessoires appropriés afin d'assurer l'étanchéité efficace de l'allée froide.

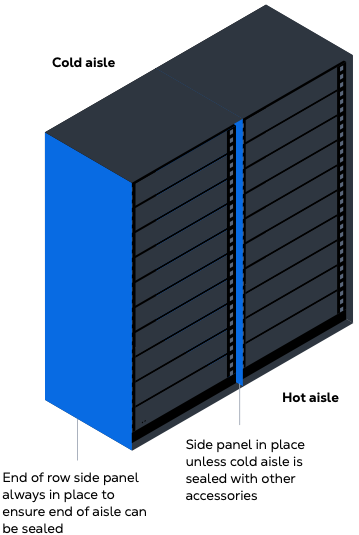

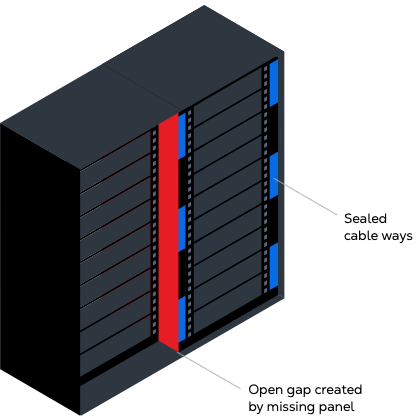

Panneaux latéraux pour le confinement de l'air de l'armoire

Le retrait des panneaux latéraux a toujours été utilisé pour faciliter le câblage entre les armoires, souvent avec des câbles trop courts pour atteindre les chemins de câbles fournis et retourner à l'armoire adjacente. Ces pratiques créent des déploiements difficiles à gérer du point de vue du câblage.

Le retrait des panneaux latéraux crée également des espaces difficiles à sceller entre les rails de montage et le cadre de la porte de l'armoire. Ces espaces représentent jusqu'à six fentes en U de panneaux d'obturation manquants par panneau latéral manquant et constituent une source majeure de recirculation d'air chaud et de dérivation d'air froid.

Panneaux latéraux pour le retrait du confinement d'air de l'armoire

Gestion des câbles​

Une gestion adéquate des câbles est mise en œuvre afin que la circulation de l'air ne soit pas entravée lors de l'entrée ou de la sortie des serveurs. Le non-respect de cette consigne peut entraîner une surchauffe de l'équipement INFORMATIQUE et constituer un incident causé par le client et ayant un impact sur les réclamations liées à l'Accord de niveau de service. Les câbles sont disposés à l'aide de gestionnaires de câbles de sorte qu'ils ne bloquent pas la circulation d'air vers ou depuis l'équipement.

Le câblage de données pour les interconnexions entre armoires est commandé via le Portail clients. L'infrastructure suspendue au sein d'un Private Cage est utilisée pour la connectivité rack à rack au sein de la cage. Pour les armoires situées dans un espace Colocation partagé sans passages de câble dans les panneaux latéraux, Intra-Customer Cross Connect est requis.

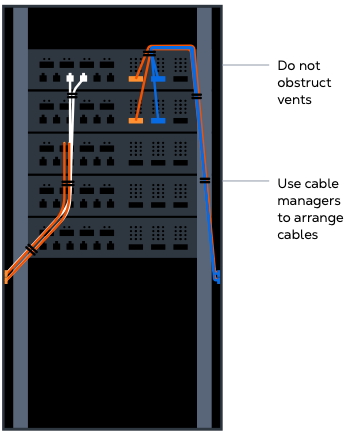

Gestion adéquate des câbles

étanchéité des planchers surélevés​

Les entrées de câble du plancher surélevé dans l'armoire doivent être munies de joints à brosse ou de passe-câbles en caoutchouc. Si des scellés manquants sont identifiés, vous pouvez contacter Equinix . Equinix fournit gratuitement des matériaux d'étanchéité pour plancher surélevé et une installation pour couvrir les joints manquants sur les déploiements existants.

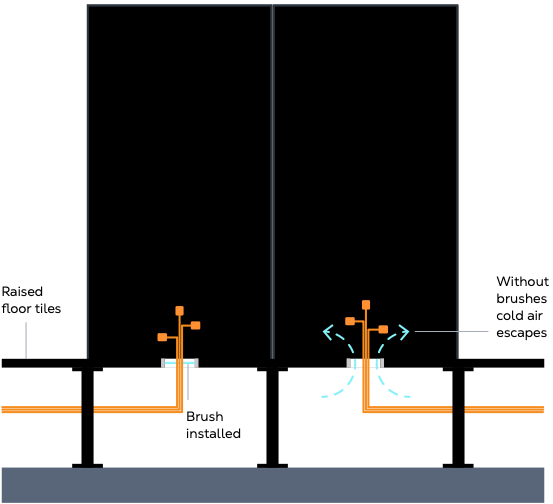

ETANCHEITE pour plancher surélevé

Capteurs environnementaux​

Equinix utilise des capteurs de température et d'humidité environnementale sans fil pour surveiller les conditions dans les allées froides. Actuellement, ces capteurs ne sont pas déployés sur tous les sites et peuvent utiliser des capteurs situés dans d'autres zones. Cette norme est étendue à tous les sites.

Les capteurs sont fixés magnétiquement et situés sur la face de l'armoire ou sur le plafond de confinement de l'allée froide. Les clients accèdent aux rapports de température et d'humidité via Smart View ou sur demande via le Portail client, Smart View fournissant des conditions de température et d'humidité quasi-temps réel pour l'ensemble d'un IBX et les zones de refroidissement où résident leurs cages.

Ces capteurs sont la propriété de Equinix et ne doivent pas être retirés de la salle de données. Avant de retirer une armoire, le capteur est retiré et laissé dans la cage.

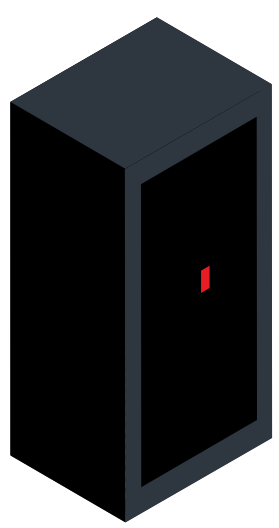

Capteurs environnementaux

Alimentation et câblage externe​

L'équipe des opérations Equinix connecte et déconnecte les unités de distribution de l'alimentation (PDU) en rack aux prises d'alimentation situées sous le plancher surélevé ou au-dessus des armoires.

  • Avec une PDU en rack triphasée installée, les connexions au matériel à l'intérieur de l'armoire sont équilibrées sur les trois phases. Un équilibrage de phase correct optimise l'installation électrique.
  • Avec un rack monophasé installé, la charge est équilibrée entre les deux sections de 16 A.
  • Pour des raisons de sécurité électrique, les rallonges d'alimentation supplémentaires ne sont pas autorisées dans le datacentre. L'infrastructure de surcharge dans les zones Colocation partagées n'est pas disponible pour l'utilisation du client.

Si une installation en rack n'est pas conforme aux directives Equinix, Equinix demande au client d'apporter des modifications. Equinix peut effectuer ce travail via une commande Smart Hands, qui est facturée au client.

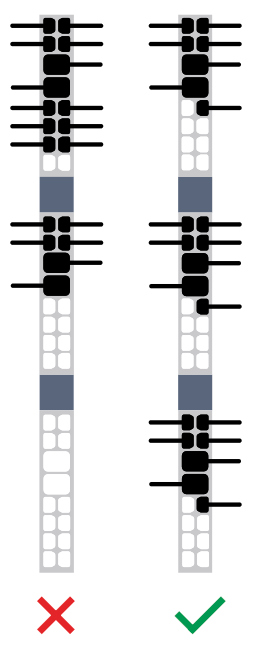

PDU triphasée déséquilibrée et équilibrée

ATS en rack​

Les commutateurs de transfert automatique (ATS) en rack peuvent être utilisés dans des circonstances spécifiques pour prendre en charge l'équipement informatique à un seul cordon.

Limites

  • Les commutateurs ATS intégrés aux racks ne peuvent se connecter qu'à de l'équipement informatique à un seul câble.
  • Chaque ATS doit être directement connecté à un circuit d'alimentation redondant dédié et fourni par Equinix.
  • Le raccordement en série n'est pas permis, y compris les connexions avec des multiprises, des répartiteurs ou d'autres unités ATS.
  • Les unités ATS câblées en ligne ne sont pas autorisées, car elles présentent des risques similaires aux rallonges électriques standard.

Tous les équipements ATS doivent être conformes aux normes électriques applicables, y compris aux exigences pertinentes des Underwriters Laboratories (UL) et de la Commission électrotechnique internationale (CEI).

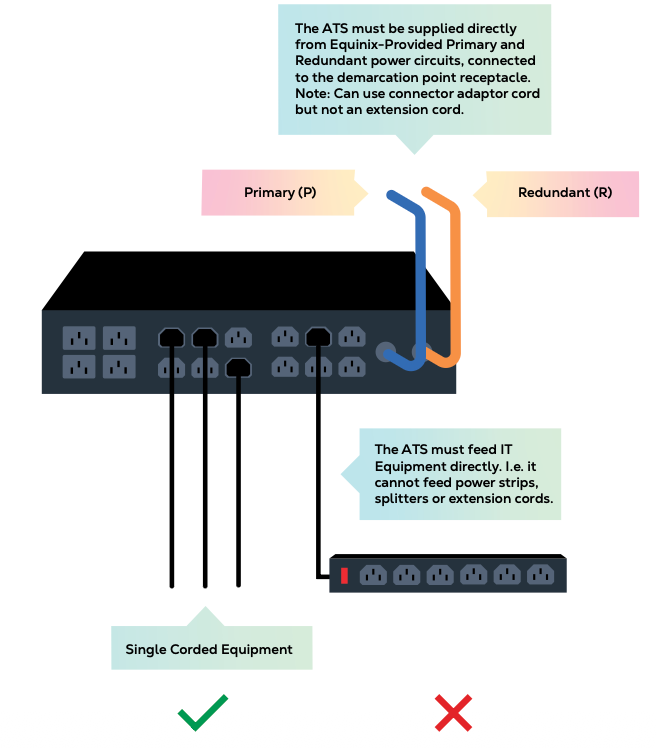

ATS en rack

Directives sur la logistique et l'entreposage​

Les matériaux combustibles, y compris le carton, ne sont pas autorisés dans l'espace blanc. L'équipement est déballé dans la zone de déballage désignée. Tout le matériel d'emballage est jeté dans la zone de gestion des déchets. Le matériel ne bloque pas les voies d'évacuation ou l'accès aux armoires. Les matériaux combustibles laissés dans une cage ou une armoire sont retirés par Equinix et facturés aux tarifs standard Smart Hands.

Documents interdits

Opérations et conformité des espaces blancs​

Les portes des allées chaudes et froides sont fermées immédiatement après utilisation. Les carreaux de ventilation et la circulation d'air sur les côtés froid et chaud de l'armoire ne sont pas bloqués. L'accès sous le plancher surélevé est réservé aux employés de Equinix uniquement.

Il est nécessaire de remédier aux non-conformités dans les déploiements clients existants. L'approche de remédiation est flexible et peut utiliser les composants décrits ici pour atteindre l'objectif global de garantir que la face avant, côté allée froide de l'armoire est étanche à l'air et entièrement étanche.

Lorsque Equinix identifie des violations de politique, des notifications sont envoyées. Les administrateurs IBX reçoivent des notifications à moins que d'autres préférences de contact ne soient configurées dans le Portail client.

Vérifications et vérification de la conformité​

Equinix effectue régulièrement des audits de conformité en matière de gestion des flux d'air. Les calendriers d'audit ne sont pas publiés à l'avance. Lorsqu'un audit est nécessaire, Equinix demandera l'accès à la cage ou aux armoires du client pour effectuer l'évaluation.

Les clients peuvent demander un audit de conformité de la gestion des flux d’air à tout moment. Sur demande, Equinix organisera un audit par le biais d'un service Smart Hands facturable lancé via le centre de services mondial.

Processus de réparation et d'application​

Lorsqu'une non-conformité à la présente politique est identifiée, Equinix en informe le client. La notification initiale inclut des images du problème, sauf si le client a mis en place une politique stricte d'absence de photo. Les clients sont tenus de consulter les exigences décrites dans la présente politique et de prendre les mesures nécessaires pour mettre la cage ou l'armoire concernée en conformité.

À partir du jour 7 suivant la notification initiale, Equinix effectue une première vérification pour confirmer si le problème a été résolu. Si le problème n'est toujours pas résolu, Equinix émet une notification finale. La notification finale prévoit un délai de trois jours pour permettre au client de résoudre le problème.

À l'expiration de la période de correction, Equinix effectue une seconde vérification. Si le problème n'est toujours pas résolu, Equinix lancera une commande Smart Hands facturable au nom du client pour résoudre le problème et rétablir la conformité.

Les clients peuvent demander une prolongation du délai de correction ou demander une correction immédiate par Equinix, comme décrit ci-dessous.

Equinix n'applique pas d'actions de correction nécessitant des opérations de mise hors tension. Dans de tels cas, Equinix émet un avis récurrent tous les 30 jours jusqu'à ce que le problème puisse être résolu.

Extensions de la réparation​

Pour les non-conformités liées au confinement, y compris les panneaux d'obturation manquants et les autres accessoires de gestion du débit d'air requis, Equinix applique un délai de correction standard de 10 jours. Les clients peuvent demander jusqu'à deux extensions de correction de 10 jours chacune, pour une période de correction supplémentaire maximale de 20 jours, afin de résoudre le problème de manière indépendante.

Les demandes d'extension sont soumises à l'aide du lien fourni dans les e-mails de notification de l'application des stratégies. Le lien d’extension inclus dans la notification initiale accorde une première prolongation de 10 jours. Le lien d’extension inclus dans la notification finale accorde une seconde prolongation de 10 jours.

Si le client a déjà reçu la notification finale, une seule prolongation de 10 jours est possible et la première prolongation ne peut plus être utilisée.

Lors de l'envoi d'une demande de prolongation, Equinix envoie un e-mail de réception pour confirmer que la demande a été enregistrée.

Résolution immédiate par Equinix​

Les clients peuvent demander à Equinix de corriger immédiatement les non-conformités identifiées en matière de gestion du débit d'air. Un lien de demande est fourni dans les e-mails de notification d'application de la politique. Les clients doivent utiliser ce lien pour demander une correction immédiate afin d'éviter les actions de correction dupliquées ou conflictuelles.

L'envoi de cette demande déclenche une commande Smart Hands facturable pour résoudre le problème. L’utilisation du lien de demande interrompt automatiquement toute notification d’application de stratégie supplémentaire liée à la non-conformité identifiée.

Equinix confirme la création de la commande et l'exécution de la correction via les canaux de communication standard et dans le Equinix Customer Portal.

Commandes Smart Hands initiées par Equinix​

Si un client reçoit une commande Smart Hands liée à l'application de la politique de gestion des flux d'air qu'il n'a pas demandée, cela indique que la non-conformité identifiée n'a pas été traitée à la suite de deux e-mails de notification de l'application de la politique.

Dans ces cas, Equinix lance une commande Smart Hands facturable au nom du client pour résoudre le problème et rétablir la conformité. Cette action fait suite à la fin du processus de notification et de vérification décrit ci-dessus.

Une fois initiée, la commande Smart Hands ne peut pas être annulée, car le travail est nécessaire pour atténuer les risques opérationnels et de développement durable continus au sein de l'environnement du datacentre. Si la commande Smart Hands a été effectuée par erreur, le client doit contacter le centre de services mondial pour examen.

notifications d'application des politiques​

Les notifications d'application de la politique de gestion du flux d'air sont envoyées par e-mail au premier administrateur principal répertorié associé à la cage ou à l'armoire concernée dans le Equinix Customer Portal (ECP) pour lequel les notifications d'expédition sont activées.

Les préférences de notification peuvent être mises à jour dans le Portail client sous autorisations ou notifications des services IBX . Si aucun administrateur principal n'a activé les notifications d'expédition, les notifications sont envoyées à tous les administrateurs principaux associés à la cage ou à l'armoire concernée.

Exceptions concernant les équipements à flux d'air inversé​

Dans les cas où le client n'est pas en mesure de remédier à l'équipement de flux d'air inversé identifié, Equinix n'a pas besoin de correction, sauf si cela a un impact direct sur un autre client ou sur l'environnement global du datacentre. Equinix continue d'émettre des notifications tous les 30 jours pour informer le client que l'équipement fonctionne à risque, et les accords de niveau de service standard thermique peuvent ne pas s'appliquer.

Vérification des mesures correctives​

Avant d'émettre une notification finale ou, le cas échéant, de lancer une commande Smart Hands, Equinix effectue des vérifications pour confirmer si la non-conformité identifiée a été résolue. Chaque dossier d’exécution comprend jusqu’à deux vérifications.

Lors de la vérification, le personnel Equinix évalue la cage ou l'armoire concernée afin de déterminer sa conformité. Si le problème a été résolu, le processus d'application est fermé. Si le problème n'est toujours pas résolu, Equinix passe à l'étape d'exécution suivante, qui peut inclure l'émission d'une notification finale ou le lancement d'une commande Smart Hands facturable, selon le cas.
