Refroidissement
Pour les espaces de colocation dans les centres de données, différentes stratégies de refroidissement permettent de:
- Diriger l'air chaud évacué loin des appareils électroniques.
- Air refroidi directement dirigé vers les équipements électroniques.
- Réduisez ou éliminez les points chauds qui pourraient causer une surchauffe et une panne des équipements.
Solutions de refroidissement haute densité chez Equinix
Refroidissement par liquide
La méthode d'impression directe sur puce offre les avantages suivants:
- Transfert de chaleur le plus efficace
- véritable liquide de refroidissement
- Permet d'atteindre les densités de puissance les plus élevées

Refroidissement à l'air augmenté
Les échangeurs de chaleur de porte arrière offrent les avantages suivants:
- Refroidissement à l'air amélioré
- Ne nécessite pas de mise à niveau au niveau du serveur

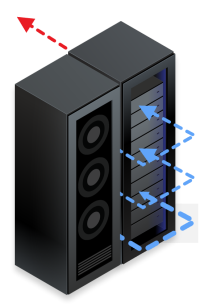

Les refroidisseurs en rangée offrent les avantages suivants:
- Refroidissement à l'air amélioré
- Ne nécessite pas de mise à niveau au niveau du serveur
- Disponible uniquement en cage

Confinement de l'air
Pour votre espace de colocation, Equinix utilise des stratégies de confinement de l'air dans tous les centres de données pour :
- Dirigez l'air refroidi vers votre équipement.
- Réduisez ou éliminez les points chauds qui pourraient causer une surchauffe et une panne des équipements.
- Optimiser le fonctionnement écoénergétique des systèmes de refroidissement.
Chaque armoire possède un côté froid et un côté chaud spécifiés. Il est important que votre équipement soit installé conformément au flux d'air conditionné, comme suit :
- L'entrée d'air du matériel doit se trouver du côté froid de l'armoire.
ET
- L'air chaud évacué par l'équipement doit se trouver du côté chaud de l'armoire.
L'installation de votre équipement dans la direction opposée peut entraîner des problèmes de refroidissement et un dysfonctionnement de l'équipement. En cas d’installation incorrecte, les garanties de service de Equinix sont annulées. Lorsque nous avons connaissance de ces problèmes, Equinix vous envoie une notification de violation de politique vous demandant de corriger l'installation.
Pour plus d'informations, reportez-vous à nos directives d'installation client et à notre pageconception de datacentre.
Avantages du confinement de l'air
- Augmente l'efficacité opérationnelle du centre de données (réduisant ainsi son empreinte carbone).
- Réduit la consommation d'énergie, la consommation d'eau, les polluants et les coûts des services publics.
- Optimisez les performances et la disponibilité de votre équipement.
- Prolonge la durée de vie de votre matériel.
- Permet une plus grande densité d'équipements en rack.
- Respect des codes du bâtiment locaux.

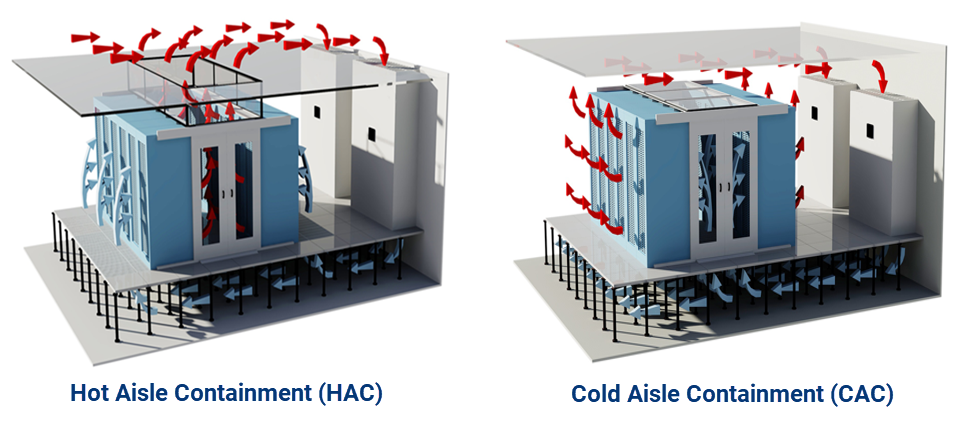

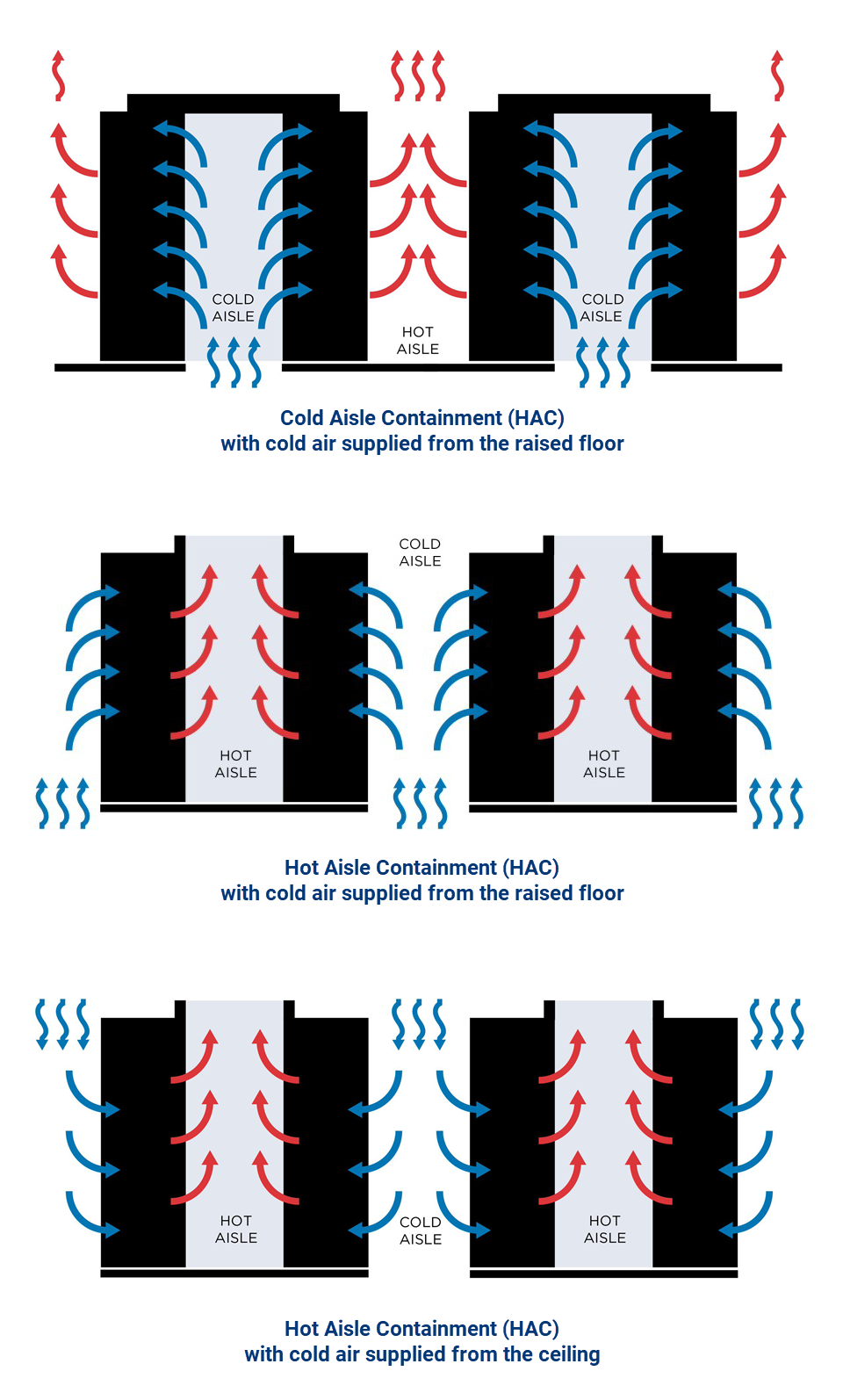

Méthodes de confinement de l'air
Les méthodes de confinement de l'air les plus courantes utilisées dans les datacenters Equinix sont illustrées ci-dessous.
Les flèches rouges indiquent l'air chaud ; les flèches bleues indiquent l'air froid.


Les méthodes de confinement de l'air varient selon le datacentre IBX, en fonction de la configuration IBX, des exigences du code du bâtiment local et des réglementations locales en matière de sécurité incendie.

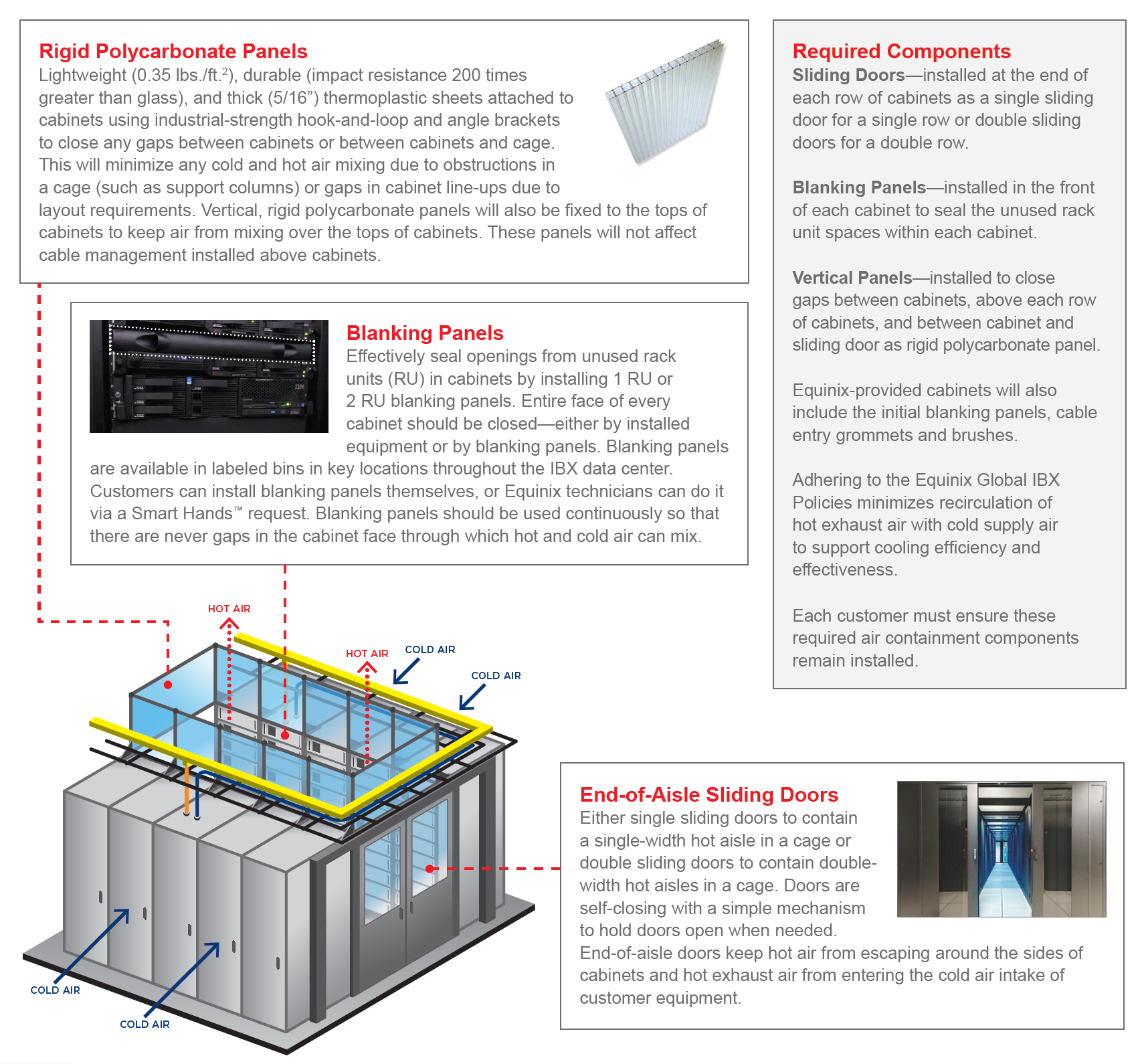

Composants de confinement d'air
Equinix facture les balais, la mousse pour raclettes et les accessoires pour conduits de commutation. Les autres composants sont fournis et installés par Equinix sans frais supplémentaires pour les clients (dans la plupart des cas).
Ces composants sont utilisés pour maintenir l'alimentation en air refroidi séparée de l'air d'échappement chaud de l'équipement. Cliquez sur l'image ci-dessous pour obtenir des détails sur les composants :

Pour plus d'informations, reportez-vous à nos directives d'installation client .
Audits de confinement d'air
Equinix réalise périodiquement des audits pour :
- Veiller au respect des politiques de gestion des flux d'air.
ET
- Assurez-vous que les composants de confinement sont installés et fonctionnent comme prévu.
Si un technicien doit entrer dans votre cage pour effectuer un audit, Equinix vous demandera d'abord l'autorisation d'accéder à votre cage.
Pour obtenir des informations spécifiques sur la politique, reportez-vous aux sections suivantes de nos politiques IBX mondiales :
- Section D.6. (Équipement du client—installation et fonctionnement)
- Section D.9. (Environnement)
Si vous recevez une notification d'application de la politique de la part d'Equinix, reportez-vous à la politique de gestion des flux d'air .
Pour demander un audit de votre espace, soumettez une commande Smart Hands et choisissez le type de commande audit physique, ou demandez au centre de services mondial (GSD) d'envoyer la commande en votre nom. Vous pouvez également utiliser Smart Hands si vous avez besoin de Equinix pour corriger les problèmes de confinement d'air dans votre espace.
Refroidissement par liquide
Equinix propose les solutions de refroidissement liquide suivantes.
De liquide à cage
L'offre de produits liquide-à-cage d'Equinix offre les fonctionnalités suivantes:
- Configurations de déploiement standardisées pour votre hardware direct-to-chip
- Utilisez à la fois du matériel refroidi par liquide et par air à partir d'un seul environnement
- Equinix solution collabore avec votre fabricant d'équipement d'origine (OEM) et votre fournisseur de systèmes de refroidissement liquide préféré
- Apportez votre propre unité de distribution de refroidissement (CDU) et connectez-vous directement à l'alimentation en eau du site Equinix
- Compatible avec la plupart des matériels OEM directement-to-chip

Liquide dans la cage:
- Les circuits liquides assurent un débit d'eau contrôlé dans votre cage
- Point de prélèvement principal vers l'unité de distillation atmosphérique (CDU) comme point de démarcation des liquides
- Apportez votre propre CDU ou achetez-le chez Equinix
Modèles d'engagement flexibles:
- Forfaits de conception Smart Build standard d'Equinix
- Assistance du fournisseur de refroidissement ou du fabricant d'équipement d'origine
- Autoconstruction du client
Prêt à l'emploi:
- Normalisé pour le refroidissement liquide direct sur la puce
- Échangeurs de chaleur à porte arrière disponibles dans certains points de vente
- Systèmes de confinement de cages et de détection de fuites à la fine pointe de l'industrie
Smart Build de refroidissement liquide:
Faites équipe avec nos experts de confiance pour concevoir votre circuit de refroidissement secondaire et votre cage de refroidissement liquide.
Liquide vers l'air directement vers la puce
Si vous disposez d'une cage privée, l'installation d'équipements de refroidissement liquide peut être autorisée dans votre espace de colocation afin de prendre en charge les processeurs de nouvelle génération qui nécessitent un refroidissement liquide pour des performances optimales.
Un échangeur de chaleur liquide-air est un dispositif utilisé pour dissiper la chaleur générée par un équipement électronique. L'échangeur de chaleur fait circuler un liquide de refroidissement (tel que de l'eau ou un réfrigérant) à travers une surface de transfert de chaleur à proximité immédiate de l'équipement. La chaleur est transférée de l'équipement au liquide, qui la ramène ensuite à l'échangeur de chaleur, où elle est dissipée dans l'air par un FAN.
Avec le refroidissement direct-to-chip (D2C), la surface de transfert de chaleur agit sur ou à proximité de la surface de la puce de silicium. Cela maximise la dissipation thermique, ce qui permet aux processeurs de fonctionner plus efficacement que ceux refroidis par échange thermique air-air.
Exigences:
-
Votre espace de colocation doit être une cage privée (et non un espace partagé).
-
Vous devez fournir l'équipement de refroidissement dans le rack. Il doit s'agir d'un échangeur de chaleur liquide-air autonome qui se trouve à l'intérieur de l'armoire et ne fait pas passer de liquide de refroidissement vers d'autres armoires.
-
L'équipement doit utiliser un liquide de refroidissement non inflammable et non combustible, tel que de l'eau déionisée ou du PG25.
-
Vous devez fournir à Equinix :
- La fiche technique et le manuel de votre échangeur de chaleur liquide-air (L2A).
- Fiche de données de sécurité (FDS) du liquide de refroidissement.
Si vous pouvez répondre aux exigences ci-dessus, contactez votre responsable de la réussite client (CSM) ou votre ingénieur commercial pour consulter et signer les conditions générales d'utilisation du refroidissement liquide dans votre cage.
Si vous ne répondez pas aux exigences ci-dessus, contactez-nous pour discuter d'autres solutions de refroidissement liquide.
