Datos mecánicos
La sección Datos mecánicos muestra el estado operativo casi en tiempo real de los activos mecánicos que soportan sus jaulas. Esta sección muestra detalles sobre las condiciones de manejo de aire y enfriamiento, rastrea el estado de resiliencia de los activos y le ayuda a detectar cualquier humo o fuga en su IBX.
Ver resumen

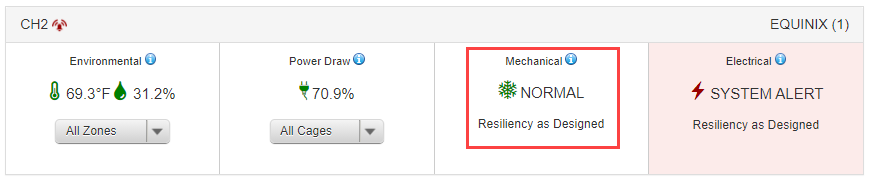

Para ver el resumen, seleccione un mosaico mecánico de un IBX en el panel.

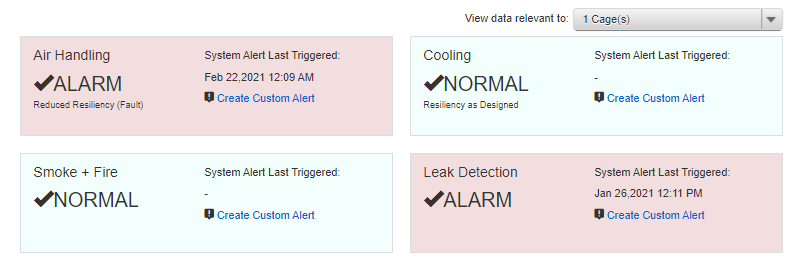

La sección Datos mecánicos muestra las condiciones de las siguientes categorías de activos en el IBX:
- Tratamiento de aire – los activos en o cerca del piso Colocation que distribuyen aire acondicionado a los pasillos fríos. Estos pueden ser manipuladores de aire de agua fría, acondicionadores de aire de sala de computación (CRAC) o controladores de aire de sala de computación (CRAH), dependiendo del tipo de planta mecánica que use un centro de datos.
- Planta de enfriamiento: La planta de enfriamiento central que da servicio a todo un centro de datos. Si no hay una planta de enfriamiento central, no se muestran los datos de la planta de enfriamiento. Esto se utiliza típicamente en un centro de datos que depende de CRAC descentralizados para la refrigeración.
- Detección precoz de humos + alarma de incendio - La central de incendios y, en su caso, un aparato de detección muy precoz de humos (VESDA).
- Detección de fugas - Las cuerdas de detección de fugas, normalmente instaladas en la base de los climatizadores, CRAC y CRAH.
Haga clic en el filtro desplegable Ver datos relevantes para: Para mostrar solo los activos mecánicos que soportan un subconjunto de sus jaulas.
Si un activo está etiquetado COMO ALARMA y se muestra en rojo, se encuentra en un estado de resiliencia reducida y ha activado una alerta del sistema. Un activo etiquetado COMO NORMAL y mostrado en verde tiene un estado de resiliencia según lo diseñado y no ha activado una alerta del sistema.
Cada categoría de activo muestra la fecha y hora de la última alerta del sistema activada para un activo.
Consulte Referencia de alertas mecánicas del sistema para obtener una lista completa de todas las etiquetas de datos, los valores posibles de cada etiqueta de datos y los valores que constituyen una condición de alerta del sistema.
Ver detalles

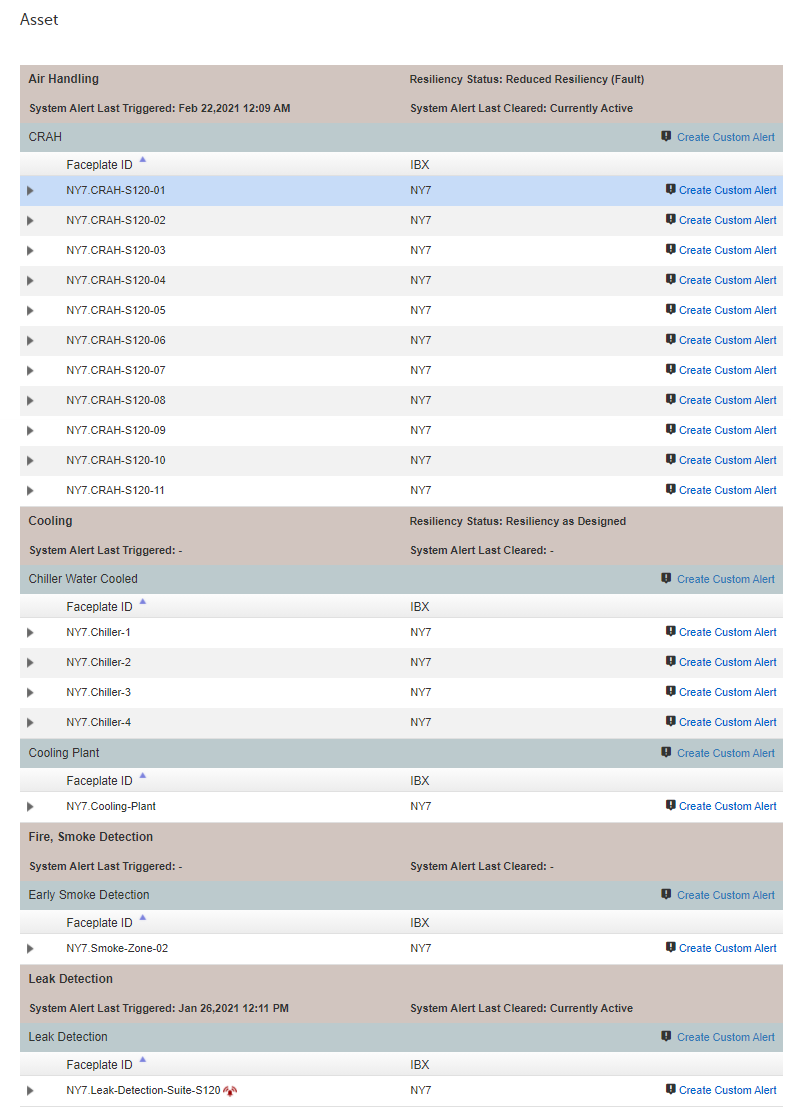

Debajo del resumen, una tabla muestra todos los activos que soportan sus jaulas, agrupados por tipo de activo . Para mostrar solo los activos mecánicos que admiten un subconjunto de sus jaulas, haga clic en el filtro desplegable Ver datos relevantes para:.
Expanda cada activo para ver los metadatos del activo, incluyendo su identificador único de la placa frontal, nombre del fabricante, número de modelo del equipo, fecha y hora del último mantenimiento, y cuándo se generó y borró la última alerta del sistema.
Consulte Referencia de alertas mecánicas del sistema para obtener una lista completa de todas las etiquetas de datos, los valores posibles de cada etiqueta de datos y los valores que constituyen una condición de alerta del sistema.
Ver tendencias de datos

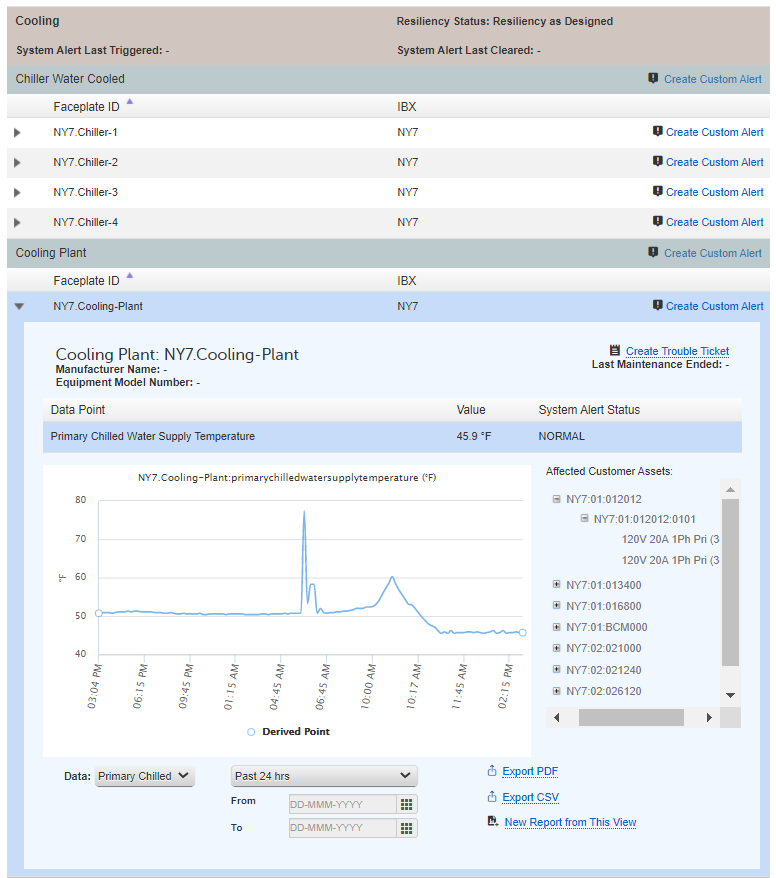

Utilice el componente gráfico que muestran algunos activos para establecer la tendencia de un punto de datos individual a lo largo del tiempo.
Haga clic en el filtro desplegable Datos y elija un período de tiempo para seguir la tendencia de los datos que desea ver del último día, semana o mes. Utilice el calendario para personalizar el intervalo de fechas.
