Datos eléctricos
La sección Datos eléctricos muestra el estado operativo casi en tiempo real de los activos eléctricos que dan servicio a sus circuitos de potencia. Esta sección muestra las tendencias y los detalles de las condiciones de todos los activos eléctricos que soportan sus jaulas, gabinetes y circuitos de potencia en el IBX. También muestra una vista dinámica de la relación jerárquica entre estos activos en el centro de datos.
Ver datos eléctricos

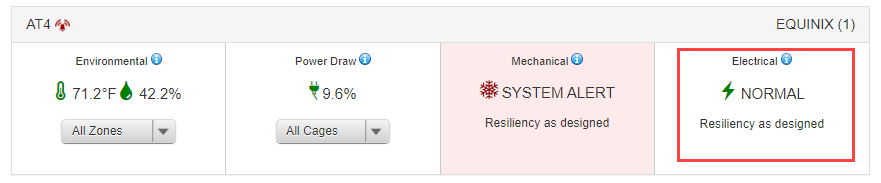

Para ver los datos eléctricos, haga clic en el azulejo eléctrico de un IBX en el tablero.
Estos activos pueden ser los siguientes
- ATS - Interruptor de transferencia automática
- ASTS - Interruptor automático de transferencia estática
- Generador
- PDU - Unidad de distribución de energía
- SAI - Sistema de alimentación ininterrumpida
- Energía de utilidad
Ver el diagrama de jerarquía de activos eléctricos

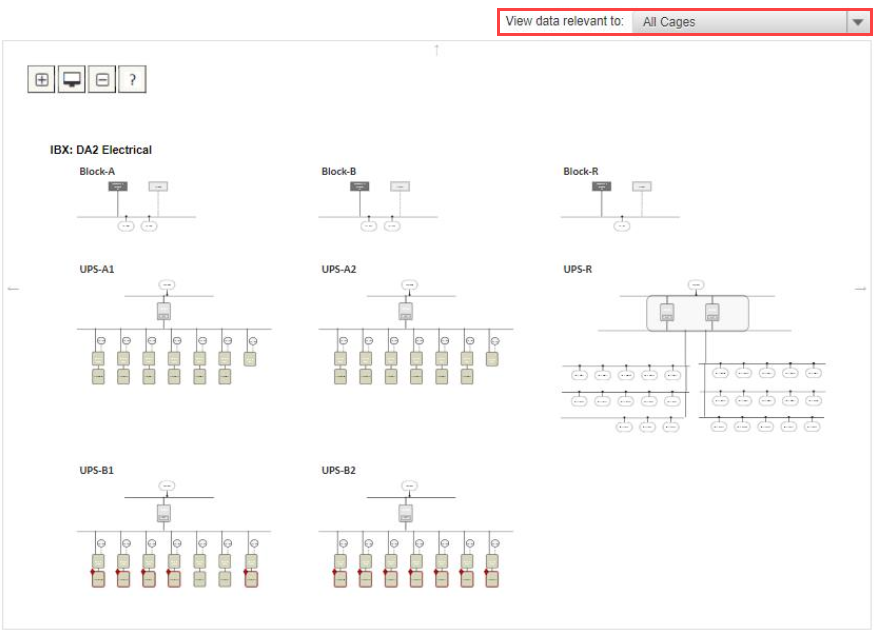

En la parte superior de la página, un diagrama de jerarquía de activos eléctricos muestra un modelo relacional de todos los activos eléctricos que soportan sus jaulas, armarios y circuitos de alimentación en un centro de datos.
Para mostrar solo los activos eléctricos que admiten un subconjunto de sus jaulas, gabinetes o circuitos de alimentación, haga clic en el filtro desplegable Ver datos relevantes para: Situado encima del diagrama.
Utiliza los iconos de zoom situados en la parte superior izquierda del diagrama para personalizar la vista y ver más o menos partes del dibujo a la vez.
Cuando mueve el ratón sobre un bloque de activos, se vuelve verde. Haga clic en el bloque verde para ampliar para obtener más detalles.
Entre los bloques eléctricos, el ratón se convierte en un icono de mano que le permite hacer clic y arrastrar el diagrama jerárquico para volver a centrarlo.
Haga clic en los componentes ovalados para examinar la relación padre-hijo entre los activos o bloques.

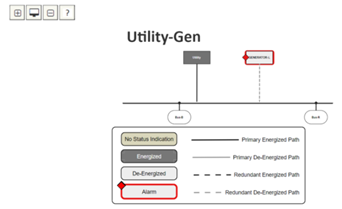

Haz clic en el icono de pantalla para restablecer tu vista. Haga clic en el icono de leyenda para ver detalles sobre cómo el sistema codifica las rutas principales, las rutas secundarias y las alarmas.
Ver detalles del activo eléctrico
El sistema muestra una lista de activos que soportan sus jaulas, gabinetes y circuitos de potencia debajo del diagrama. Cada activo se identifica de forma única mediante un identificador de Faceplate.
Para mostrar solo los activos eléctricos que admiten un subconjunto de sus jaulas, gabinetes o circuitos de alimentación, haga clic en el filtro desplegable Ver datos relevantes para: Encima del diagrama de jerarquía.
Si un activo ha activado una alerta del sistema, el activo muestra un indicador rojo y un estado de ALARMA. Un estado NORMAL indica que un activo no ha activado una alerta del sistema.

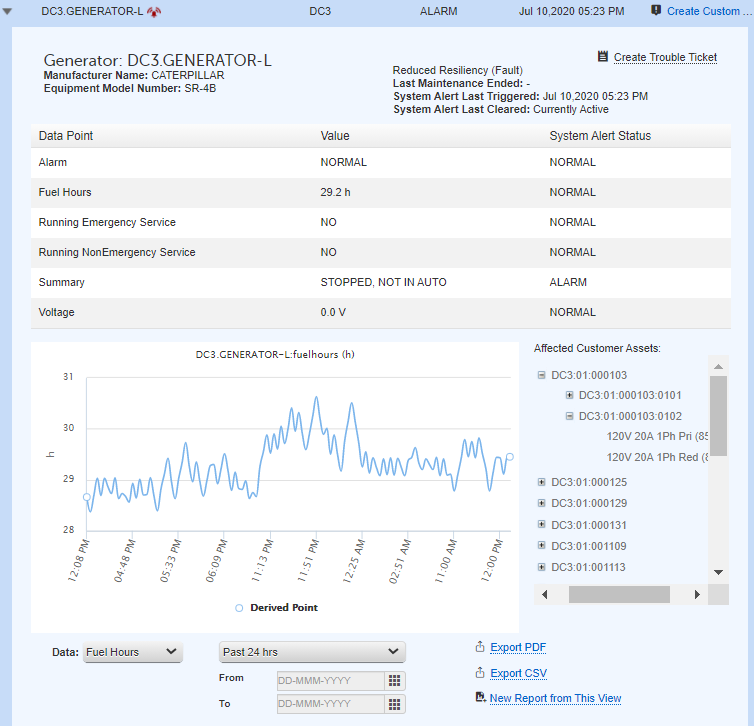

Expanda cada activo para ver sus metadatos, incluidos el nombre del fabricante, el número de modelo del equipo, la resistencia, la fecha y hora del último mantenimiento y cuándo se generó y borró su última alerta del sistema.
El sistema muestra las condiciones de funcionamiento casi en tiempo real de un conjunto de etiquetas de datos debajo de los metadatos del activo.
Todos los activos (jaulas, armarios, circuitos) que soporta el activo que está viendo en ese momento se enumeran debajo de la tabla de etiquetas de datos.
Consulte Referencia de alertas del sistema eléctrico para obtener una lista completa de todas las etiquetas de datos, los valores posibles de cada etiqueta de datos y los valores que constituyen una condición de alerta del sistema.
Ver tendencias de datos
Utilice el componente gráfico situado debajo de la tabla de etiquetas de datos para establecer la tendencia de un punto de datos individual a lo largo del tiempo.
Utilice el filtro desplegable Datos y elija un período de tiempo para hacer una tendencia a los datos que desea ver desde el último día, semana o mes. Utilice el calendario para personalizar el intervalo de fechas.
