Requisitos previos

Antes de ordenar Equinix Precision Time, asegúrese de que la conectividad de red y los permisos necesarios estén en su lugar. Se deben cumplir los siguientes requisitos previos antes de solicitar servicios de Equinix Precision Time:

• El tiempo de precisión solo está disponible a través de Equinix Fabric y Network Edge. No se admiten otras opciones de conectividad.

• Un VLAN está incluido con el servicio. Se requiere un puerto de Fabric y se debe pedir por separado si aún no está disponible.

• Un puerto de tela de 1 Gbps es suficiente para conexiones de tiempo de precisión. El servicio tiene un requisito de ancho de banda bajo.

• Equinix Precision Time está disponible para los centros de datos IBX que están conectados a un puerto Equinix Fabric en las siguientes regiones globales: América del Norte y del Sur, APAC y EMEA.

• Se requiere un puerto Equinix Fabric o Fabric Cloud Router (FCR) para el consumo de tiempo de precisión. Se requiere una cuenta de Equinix Fabric.

• Se requiere un dispositivo virtual Network Edge cuando se utiliza Network Edge para el consumo de tiempo de precisión. Consulte Configurar dispositivos Network Edge como puertas de enlace de temporización para obtener más información.

• Determine el tipo de puerto que se utilizará para conectar la red a Tiempo de precisión:

  • Dot1q – Todas las conexiones VLAN son dot1q. Esta es la opción recomendada.
  • QinQ a dot1q – QinQ encapsula la etiqueta VLAN con dos capas: Una etiqueta interna para su red y una etiqueta externa para la red Equinix. Si no está obligado a utilizar este tipo de puerto, le recomendamos que utilice el tipo de puerto dot1q.

• Se pueden especificar uno o dos ID de VLAN durante la configuración, en función de las conexiones de puerto utilizadas en la red.

• Para las configuraciones de tiempo de precisión que utilizan PTP, todos los dispositivos cliente deben usar tarjetas de interfaz de red (NIC) que admiten marcas de tiempo de hardware. Consulte Requisitos de tarjeta de interfaz de red para PTP.

Para obtener más información sobre los requisitos de integración, póngase en contacto con Equinix Support.

Permisos de conexión y puerto de Equinix Fabric para Precision Time

Utilice el Equinix Customer Portal para ver y establecer los permisos de Equinix Fabric y realizar nuevos pedidos de Equinix Precision Time.

1. Ingresa al Equinix Customer Portal.

   • Necesita una cuenta en este portal.
   • Necesita derechos de acceso de administrador que le permitan ver y establecer permisos.

2. Selecciona tu nombre de usuario en la esquina superior derecha, luego selecciona Mi perfil.



3. Seleccione Permisos.

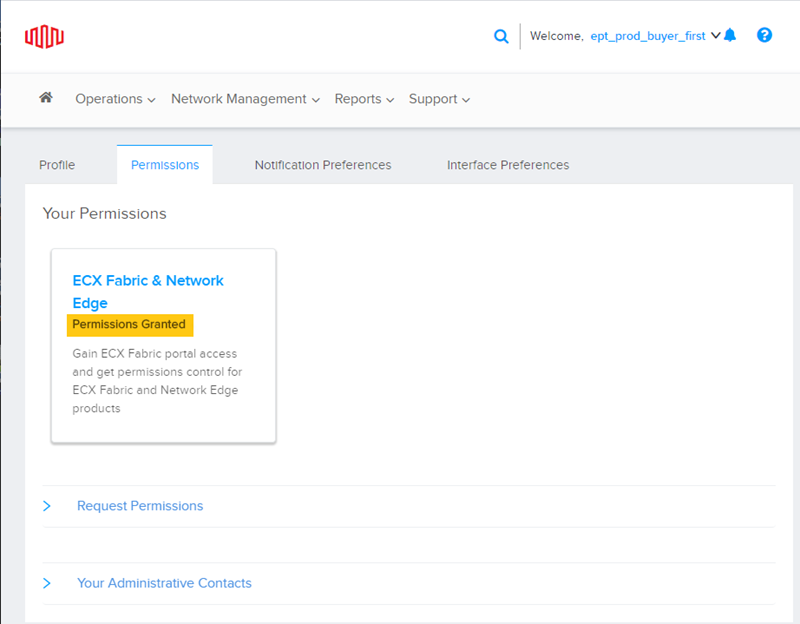

4. Haga clic en Equinix Fabric & Network Edge bajo sus permisos.

Si no ve permisos concedidos, vea Solicitar permisos más abajo.

.

Sus permisos le permiten ver puertos, conexiones y servicios. También puede usar la interfaz para solicitar conexiones y órdenes de servicio para sus IBX.

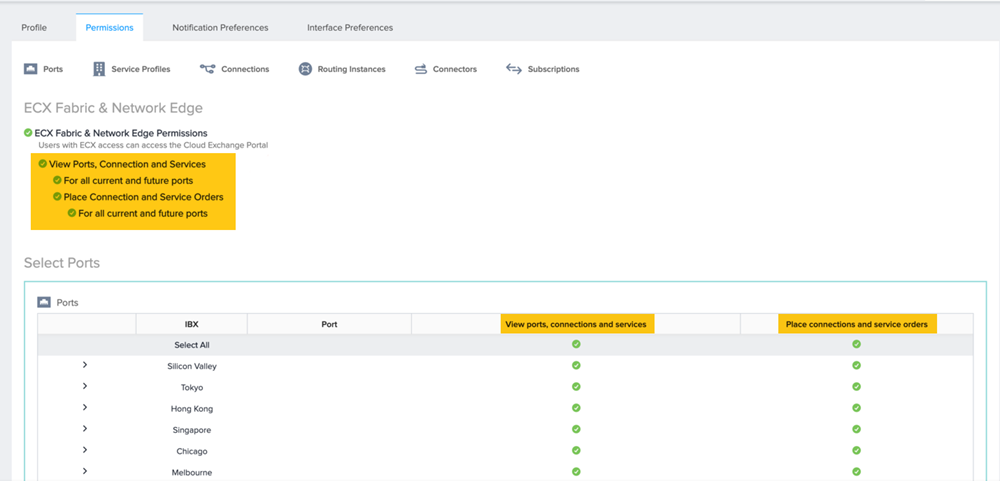

Permisos para puertos Fabric:

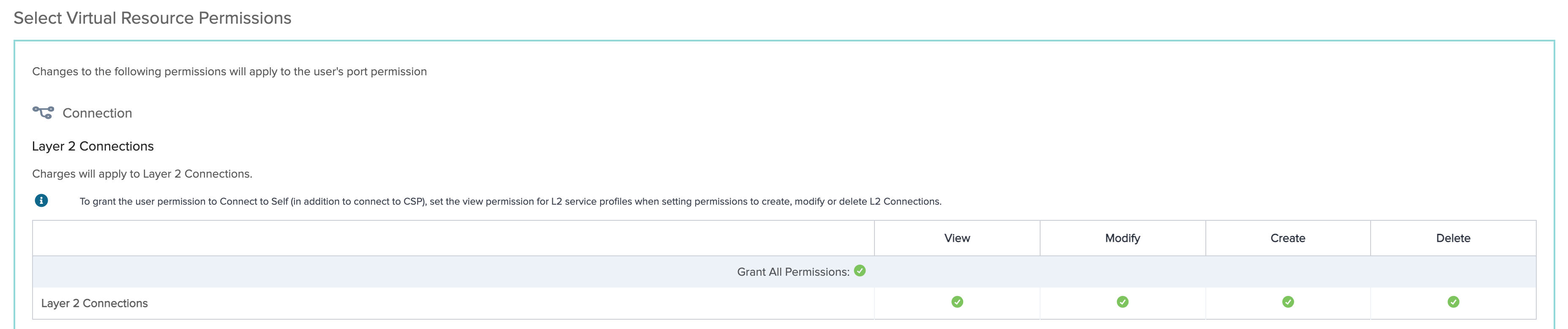

Permisos para conexiones virtuales Fabric L2:

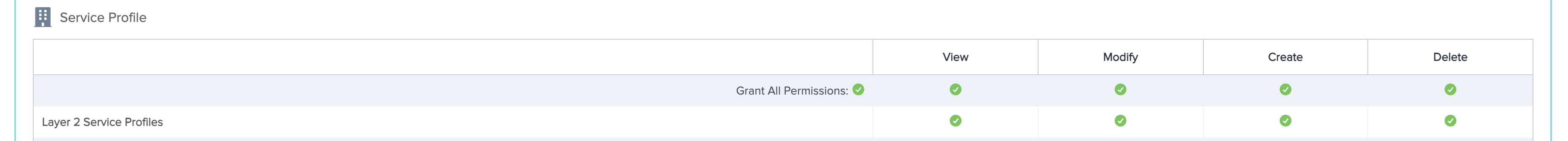

Permisos para los perfiles de servicio Fabric L2:

Solicitud de permisos

Si no puede acceder y ver sus permisos, debe solicitar permisos de administrador.

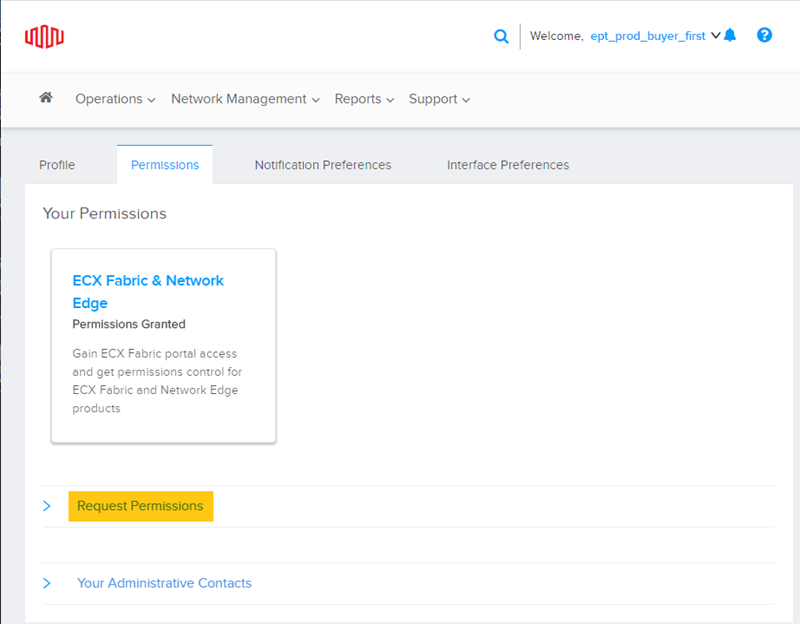

1. Haga clic en Solicitar permisos para ver y ordenar permisos para puertos, conexiones y servicios.

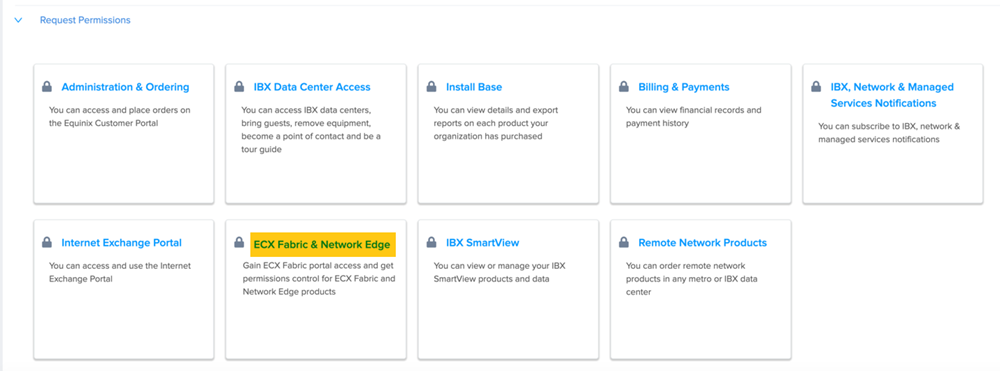

2. Haga clic en Equinix Fabric & Network Edge para solicitar permisos.

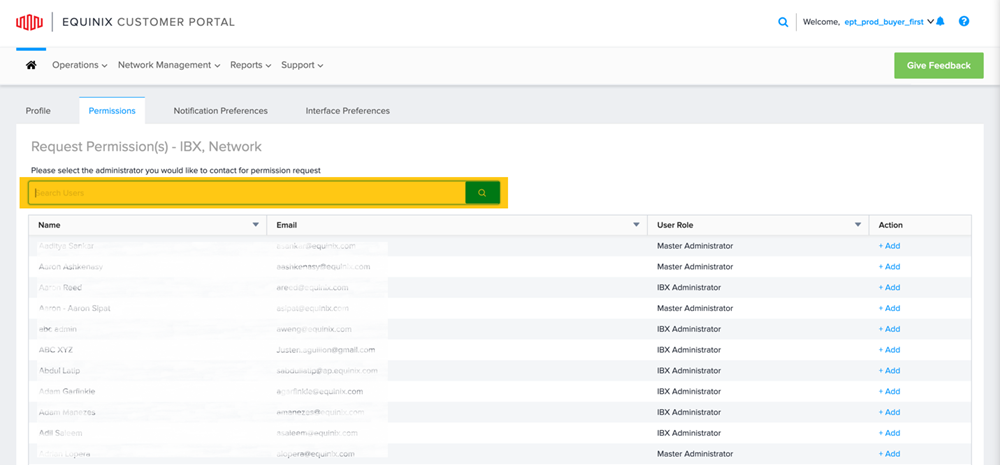

3. Busque a su administrador y solicite acceso.



Requisitos de la tarjeta de interfaz de red para PTP

Al integrarse con PTP, los controladores de interfaz de red (NIC) proporcionan una marca de tiempo precisa de los paquetes entrantes y salientes. Para las conexiones PTP, cada dispositivo de la red debe tener una NIC con las siguientes capacidades:

• IEEE 1588 PTP hardware timestamping soporte. Para más detalles, vea ejemplos de ethtool abajo.
• IEEE 1588 reloj PTP. Se requiere que la NIC tenga un reloj de hardware físico (PHC), que se comparte entre dos puertos en la NIC. Para más detalles, vea ejemplos de ethtool abajo.

nota

La mayoría de las NIC del mercado soportan estos requisitos PTP.

Pruebas y configuración de NIC

El daemon del protocolo de tiempo de precisión (PTPd) es el software utilizado por Equinix para probar todas las NIC, y la configuración de muestra utilizada para los dispositivos cliente PTP.

PTPd es una implementación del Protocolo de Tiempo de Precisión (PTP) versión 2, como se define en el Estándar IEEE 1588-2008, que proporciona una coordinación de tiempo precisa de los ordenadores conectados a Ethernet LAN. Fue diseñado principalmente para sistemas de instrumentación y control. Para una configuración de PTPd de muestra, vea Configuraciones de muestra .

Verificación de la compatibilidad de la NIC con la marca de tiempo de hardware

Utilice el siguiente comando ethtool para verificar que una interfaz soporta timestamping por hardware con PTP/NTP:

ethtool -T <NIC_interface_name>

Una interfaz admite la marca de tiempo de hardware con NTP si ethtool devuelve las siguientes capacidades y modo de filtro:

• SOF\_TIMESTAMPING\_TX\_HARDWARE
• SOF\_TIMESTAMPING\_TX\_SOFTWARE
• HWTSTAMP\_FILTER\_ALL

ethtool Ejemplos

Los siguientes ejemplos muestran interfaces válidas.

Interfaz física apoyada por PTP

 $ ethtool -T enp1s0d1
 Time stamping parameters for enp1s0d1:
 Capabilities:
      hardware-transmit      (SOF_TIMESTAMPING_TX_HARDWARE)
      software-transmit      (SOF_TIMESTAMPING_TX_SOFTWARE)
      hardware-receive       (SOF_TIMESTAMPING_RX_HARDWARE)
      software-receive       (SOF_TIMESTAMPING_RX_SOFTWARE)
      software-system-clock  (SOF_TIMESTAMPING_SOFTWARE)
      hardware-raw-clock     (SOF_TIMESTAMPING_RAW_HARDWARE)
 PTP Hardware Clock: 2
 Hardware Transmit Timestamp Modes:
      off      (HWTSTAMP_TX_OFF)
      on       (HWTSTAMP_TX_ON)
 Hardware Receive Filter Modes:
      none     (HWTSTAMP_FILTER_NONE)
      all      (HWTSTAMP_FILTER_ALL)

Interfaz no-PTP o una interfaz virtual

 $ ethtool -T eth0
 Time stamping parameters for eth0:
 Capabilities:
     software-receive      (SOF_TIMESTAMPING_RX_SOFTWARE)
     software-system-clock (SOF_TIMESTAMPING_SOFTWARE)
 PTP Hardware Clock: none
 Hardware Transmit Timestamp Modes: none
 Hardware Receive Filter Modes: none

Restricción de ubicación del metro PTP

Para los paquetes PTP, un puerto de Fabric elegible debe estar en el mismo metro que la ubicación de servicio PTP. La ubicación del servicio de destino está restringida al mismo metro que el puerto de Fabric seleccionado.
