Topología de la red

En este tema se ofrece una descripción general de cómo configurar las conexiones de red para admitir subredes de Equinix Precision Time. El equipo se conecta a Precision Time a través de Equinix Fabric.

Las siguientes discusiones sobre topología muestran cómo configurar tu red, dependiendo de si estás utilizando el Protocolo de Tiempo de Red (NTP) o el Protocolo de Tiempo de Precisión (PTP).

El Servidor de Tiempo 1 en una ubicación de servicio Equinix Precision Time no es el mismo host que el Servidor de Tiempo 1 en otra ubicación de servicio. Cada ubicación utiliza servidores de tiempo separados y geográficamente distintos, lo que proporciona una verdadera georredundancia.

Configuración de red para Equinix Precision Time y NTP

La configuración de la red depende del número de subredes NTP de la red. Las opciones son configurar una sola subred o varias subredes.

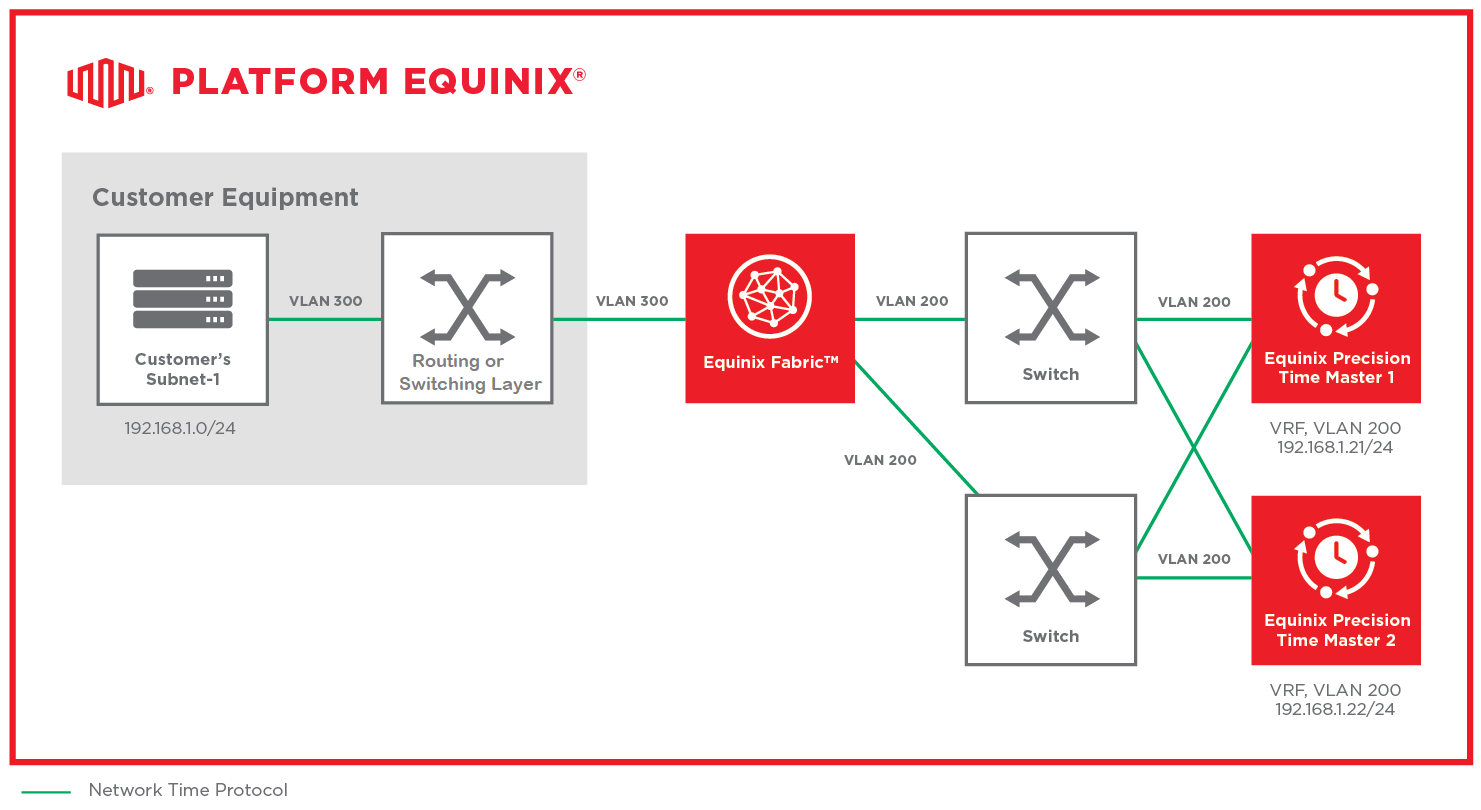

Configuración de NTP con una red de subred única

Estos ejemplos muestran configuraciones de red no redundantes para un servicio NTP con una única subred de su lado.

Para una configuración no redundante:

nota

En este ejemplo, si utiliza la subred 192.168.1.0/24, puede utilizar cualquier IP para su dispositivo final dentro de esa subred, excluyendo las direcciones IP 192.168.1.21/24 y 192.168.1.22/24 (las dos direcciones IP establecidas en los servidores de tiempo).

1. Configure el dispositivo final que debe sincronizarse con una dirección IP que se encuentre dentro del mismo intervalo de subred que el configurado para los servidores de hora en el Equinix Customer Portal.

2. Haga ping a la IP del servidor de tiempo (aquí, ya sea 192.168.1.21 o 192.168.1.22). La respuesta debería mostrar que el servidor de hora está bajo la misma subred que está configurada para la interfaz de su dispositivo final (en este ejemplo, 192.168.1.0/24). Continúe configurando su cliente NTP sólo si obtiene una respuesta PING satisfactoria.

3. Configure las dos direcciones IP del servidor de tiempo (192.168.1.21 y 192.168.1.22 en este ejemplo) en la sección del servidor del archivo de configuración del cliente NTP.

4. Inicia tu cliente NTP.

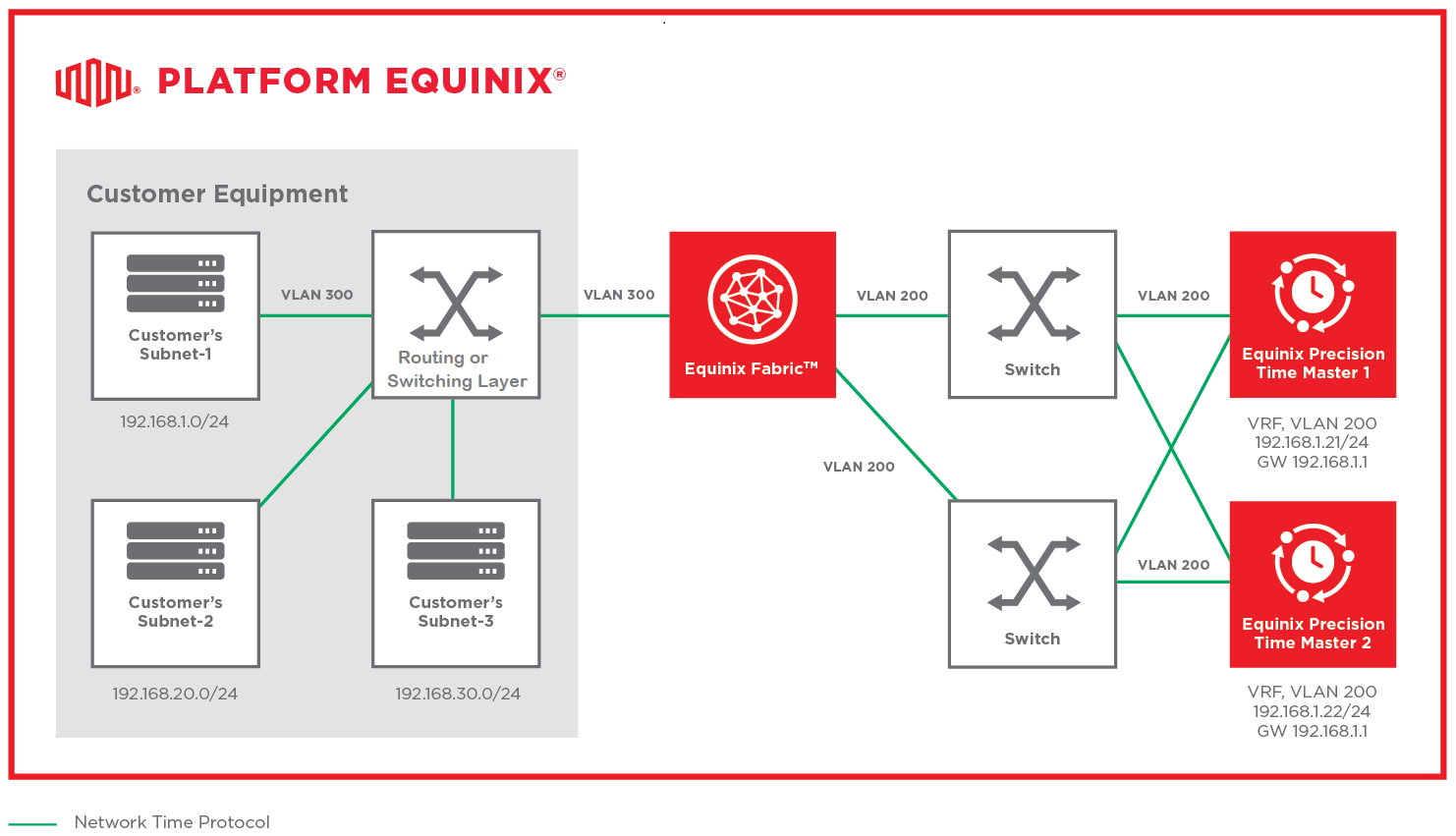

Configuración de NTP con una red de subredes múltiples

Estos ejemplos muestran configuraciones de red no redundantes para un servicio NTP con múltiples subredes en su lado.

Para una configuración no redundante:

información

Cuando se utiliza NTP, Equinix Precision Time admite múltiples subredes sólo con el nivel de servicio Enterprise; Precision Time no admite múltiples subredes con NTP en el nivel de servicio Standard.

1. Proporcione a Equinix la información de configuración de su interfaz de puerta de enlace para que podamos aprovisionar una nueva conexión de servicio en Equinix Customer Portal.

   • La interfaz de la pasarela debe estar dentro de la subred conectada directamente al servicio Equinix Precision Time.
   • La interfaz de la pasarela debe estar interconectada con otras subredes.

2. Configure el dispositivo final que necesita ser sincronizado con una dirección IP que esté dentro del mismo rango de subred que una de sus subredes configuradas.

3. Haga ping a la IP del servidor de tiempo (por ejemplo: 192.168.1.21 o 192.168.1.22). Continúe configurando su cliente NTP sólo si obtiene una respuesta PING satisfactoria.

4. Configure las dos direcciones IP del servidor de tiempo (aquí, 192.168.1.21 y 192.168.1.22) en la sección del servidor del archivo de configuración del cliente NTP.

5. Inicia tu cliente NTP.

Configuración de red para Equinix Precision Time y PTP

El servicio PTP requiere una marca de tiempo de hardware en las interfaces de red y en los dispositivos de red. La configuración de la red depende del número de subredes PTP que haya en su red: única o múltiple.

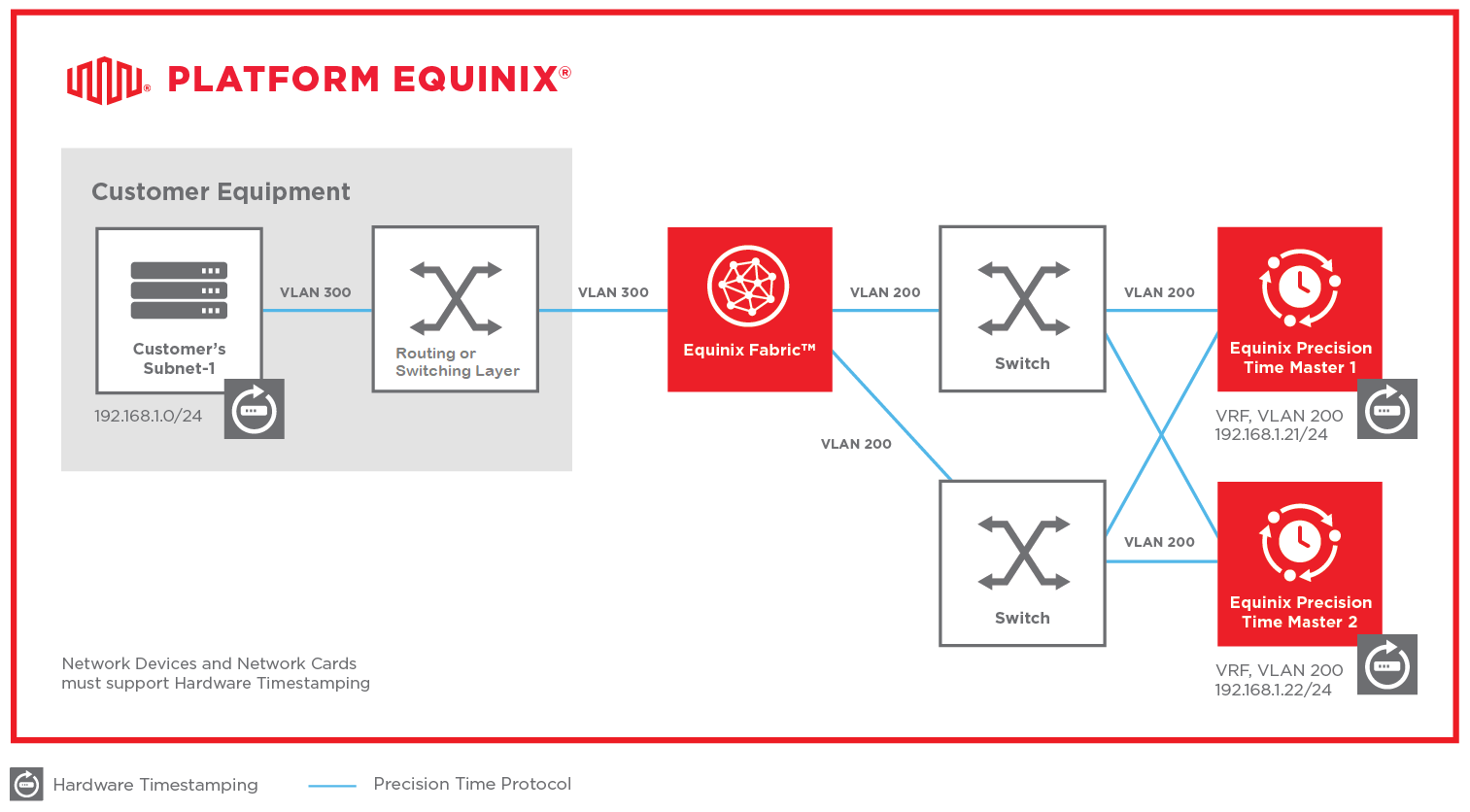

Configuración de PTP con una red de subred única

Estos ejemplos muestran configuraciones de red no redundantes para un servicio PTP con una única subred de su lado.

Para una configuración no redundante:

1. Asegúrese de que todos los dispositivos de la integración disponen de tarjetas de interfaz de red compatibles con el registro de tiempo por hardware.

2. Ejecute ethtool -T <interface_name> para asegurarse de que la interfaz de red admite IEEE 1588 PTP y las opciones de marca de tiempo de hardware necesarias.

3. Configure el dispositivo final que necesita sincronizarse con una dirección IP que esté dentro del mismo rango de subred que el configurado para los servidores de hora en Equinix Customer Portal. En este ejemplo, si utiliza la subred 192.168.1.0/24, puede utilizar cualquier IP para su dispositivo final dentro de esa subred, excluyendo las direcciones IP 192.168.1.21/24 y 192.168.1.22/24 (las dos direcciones IP configuradas en los servidores de hora).

4. Haga ping a la IP del servidor de tiempo (aquí, ya sea 192.168.1.21 o 192.168.1.22). La respuesta debería mostrar que el servidor de tiempo está bajo la misma subred que está configurada para la interfaz de su dispositivo final (192.168.1.0/24 en el diagrama anterior).

5. Si obtiene una respuesta PING satisfactoria, puede iniciar su cliente PTP en modo multidifusión.

nota

No es necesario que especifique una IP de reloj principal a su cliente porque funciona en modo multidifusión, por lo que detecta automáticamente la fuente de tiempo principal mientras la IP del cliente y la IP de la fuente principal se encuentren dentro de la misma subred.

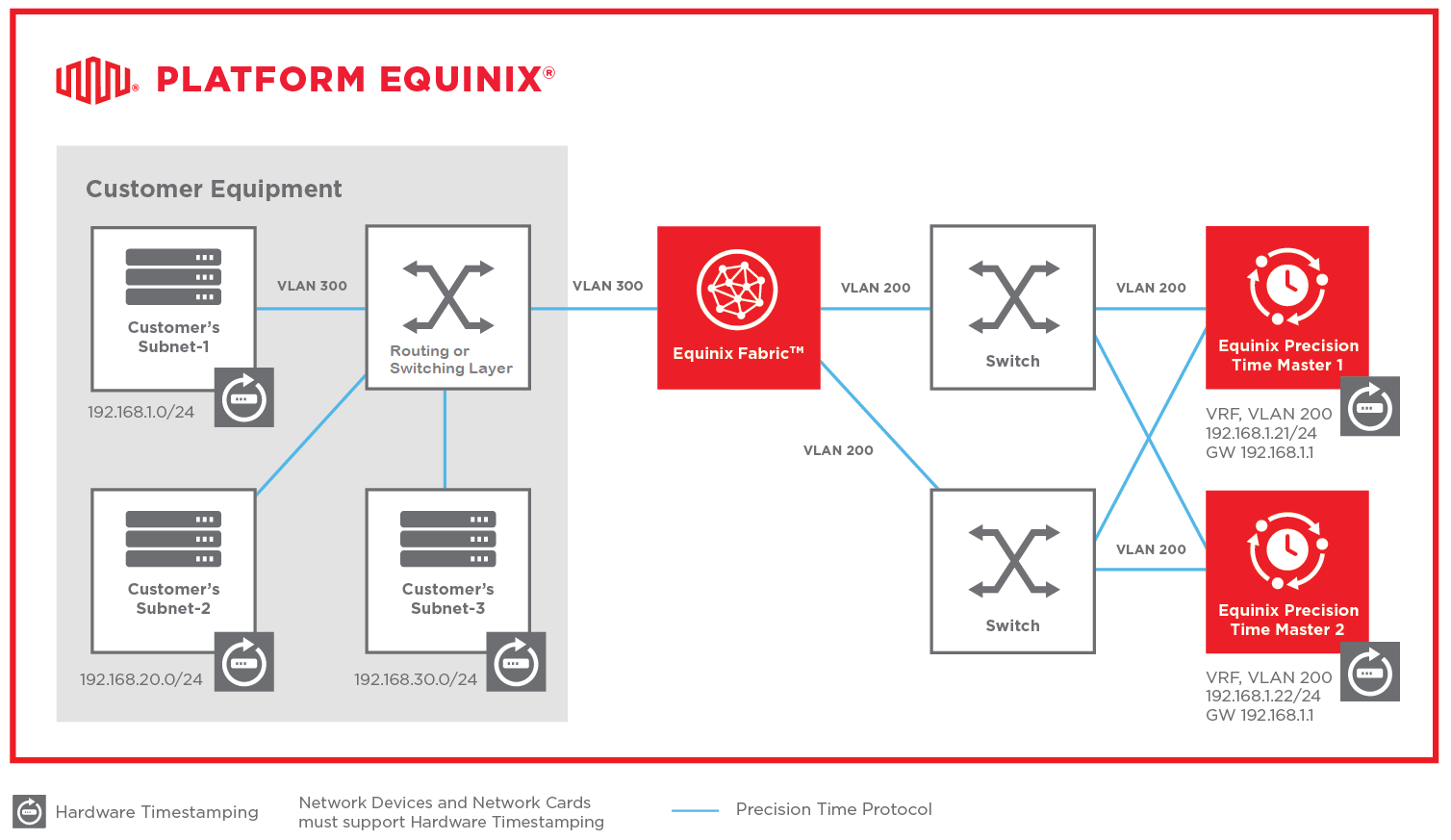

Configuración de PTP con una red de subredes múltiples

Estos ejemplos muestran configuraciones de red no redundantes para un servicio PTP con múltiples subredes en su lado.

Para una configuración no redundante:

1. Proporcione a Equinix la información de configuración de su interfaz de puerta de enlace para que podamos aprovisionar una nueva conexión de servicio en Equinix Customer Portal.

   • La interfaz de la pasarela debe estar dentro de la subred conectada directamente al servicio Precision Time.
   • La interfaz de la pasarela debe estar interconectada con otras subredes.

2. Si se configura más de un dispositivo de enrutamiento entre subredes, es necesario configurar el dispositivo de enrutamiento de la interfaz de puerta de enlace y otros dispositivos de enrutamiento.

   • Preferiblemente, deben ser dispositivos hardware compatibles con PTP.
   • Los dispositivos de enrutamiento deben ser compatibles con el enrutamiento multidifusión, concretamente con los protocolos PIM e IGMP.

3. Los protocolos PIM e IGMP deben configurarse en todos los dispositivos de enrutamiento que funcionen entre subredes.

4. Asegúrese de que todas las tarjetas de interfaz de red proporcionan soporte de marca de tiempo de hardware.

5. Ejecute ethtool -T <interface_name> para asegurarse de que la interfaz de red admite IEEE 1588 PTP y las opciones de marca de tiempo de hardware necesarias.

6. Configure el dispositivo final que necesita ser sincronizado con una dirección IP que esté dentro del mismo rango de subred que una de sus subredes configuradas.

7. Haga ping a la IP del servidor de tiempo (aquí, ya sea 192.168.1.21 o 192.168.1.22). La respuesta debería mostrar que el servidor horario está bajo la misma subred que está configurada para la interfaz de su dispositivo final.

8. Si obtiene una respuesta PING satisfactoria, puede iniciar su cliente PTP en modo multidifusión.

nota

No es necesario que especifique una IP de reloj principal a su cliente porque funciona en modo multidifusión, por lo que detecta automáticamente la fuente de tiempo principal mientras la IP del cliente y la IP de la fuente principal se encuentren dentro de la misma subred.
