Modelos de red y sincronización horaria
Equinix Precision Time soporta varios escenarios de red. El modelo de red de distribución de tiempo de precisión no varía entre estos modelos. Sin embargo, el consumo de servicios de tiempo por los dispositivos cliente varía entre los modelos.
Compare su sistema con los modelos que se muestran a continuación para determinar la mejor configuración de Precision Time para sus necesidades de topología.
Están disponibles los siguientes modelos de consumo:
-
Consumo directo: Ideal para sincronizar un pequeño número de dispositivos.
- Disponible para Precision Time Protocol (PTP) o Network Time Protocol (NTP).
- Ofrece una gran precisión a todos los dispositivos finales.
- Tiene un límite superior inherente al número de dispositivos que puede conectarse a Tiempo de precisión en un solo servicio. El límite superior está determinado por el nivel de servicio que empleas.
-
Consumo en cascada: Ideal para que miles de dispositivos se sincronicen con un solo tiempo de referencia. Este modelo es aplicable para una red interna privada, o para múltiples redes privadas conectadas a dispositivos finales.
- Puede conectar uno o dos dispositivos directamente al servicio, tras lo cual podrá sincronizar los dispositivos de su red interna o privada con los dispositivos conectados.
- Puede sincronizar un número ilimitado de dispositivos en un único servicio.
- Puede añadir tantos saltos como desee, pero tenga en cuenta que cada salto adicional puede afectar a los niveles de precisión.
Cada conexión de servicio de tiempo de precisión se aísla mediante un espacio de nombres de red dedicado y un ID de VLAN. La segmentación basada en VLAN garantiza que el tráfico permanezca aislado durante el transporte a través de Equinix Fabric, evitando la interacción entre los entornos de los clientes.
Puerto Equinix Fabric - topología no redundante
En este modelo, los dispositivos cliente se conectan directamente al tiempo de precisión a través de un puerto de tela.
Precision Time admite configuraciones redundantes cuando se utiliza Fabric Cloud Router, lo que permite a los clientes diseñar arquitecturas de sincronización de tiempo altamente disponibles.
Una única conexión de tiempo de precisión ofrece tiempo tanto desde Time Server 1 como desde Time Server 2. Las conexiones no se asignan a servidores de tiempo individuales y no se pueden usar puertos de Fabric separados para dirigirse a servidores específicos.
Equinix Fabric no admite el protocolo de árbol de expansión (STP), y los puertos de tela no están configurados para la operación STP. Como resultado, los modelos de redundancia activa/en espera que dependen de STP no son compatibles.

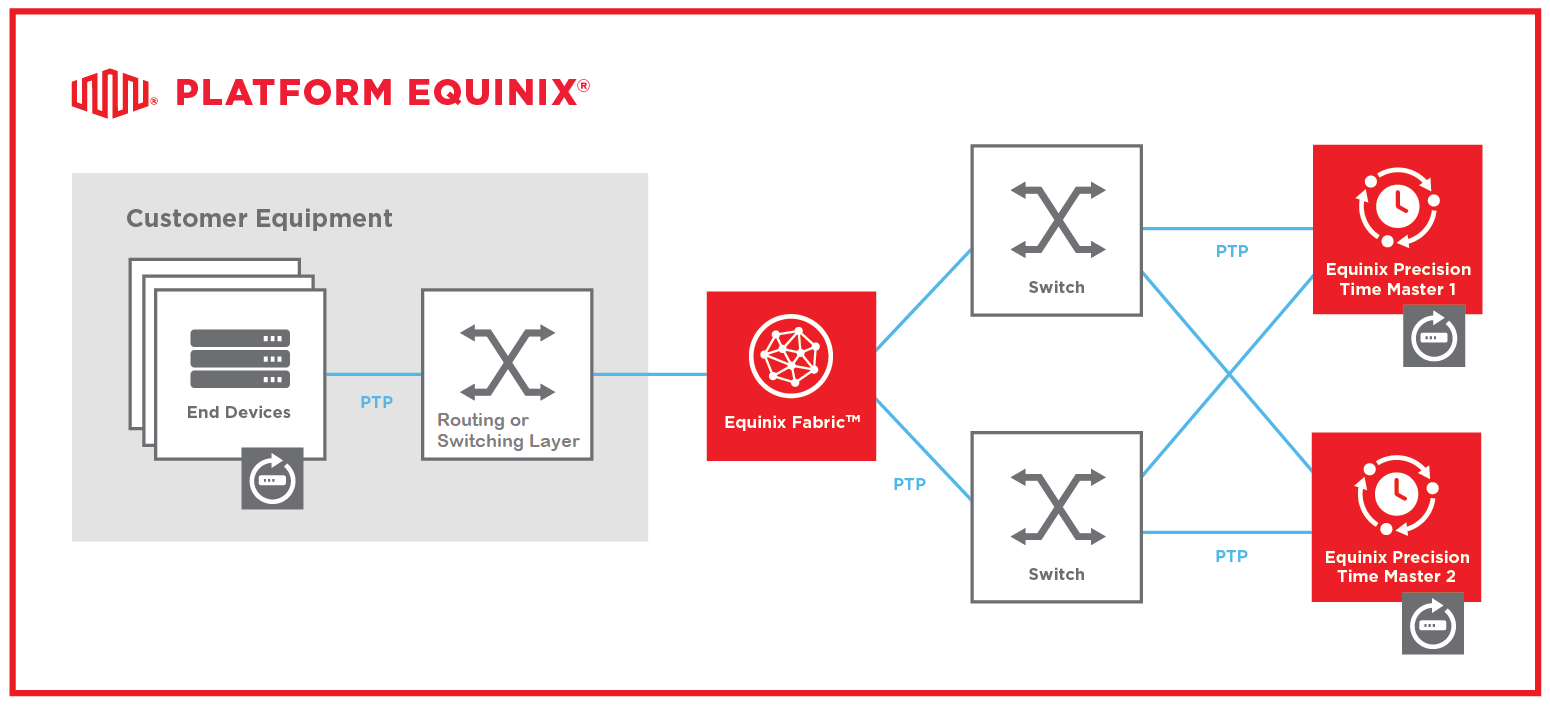

Consumo directo PTP - En este modelo, usted recibe directamente PTP de Equinix Precision Time en todos los dispositivos finales.

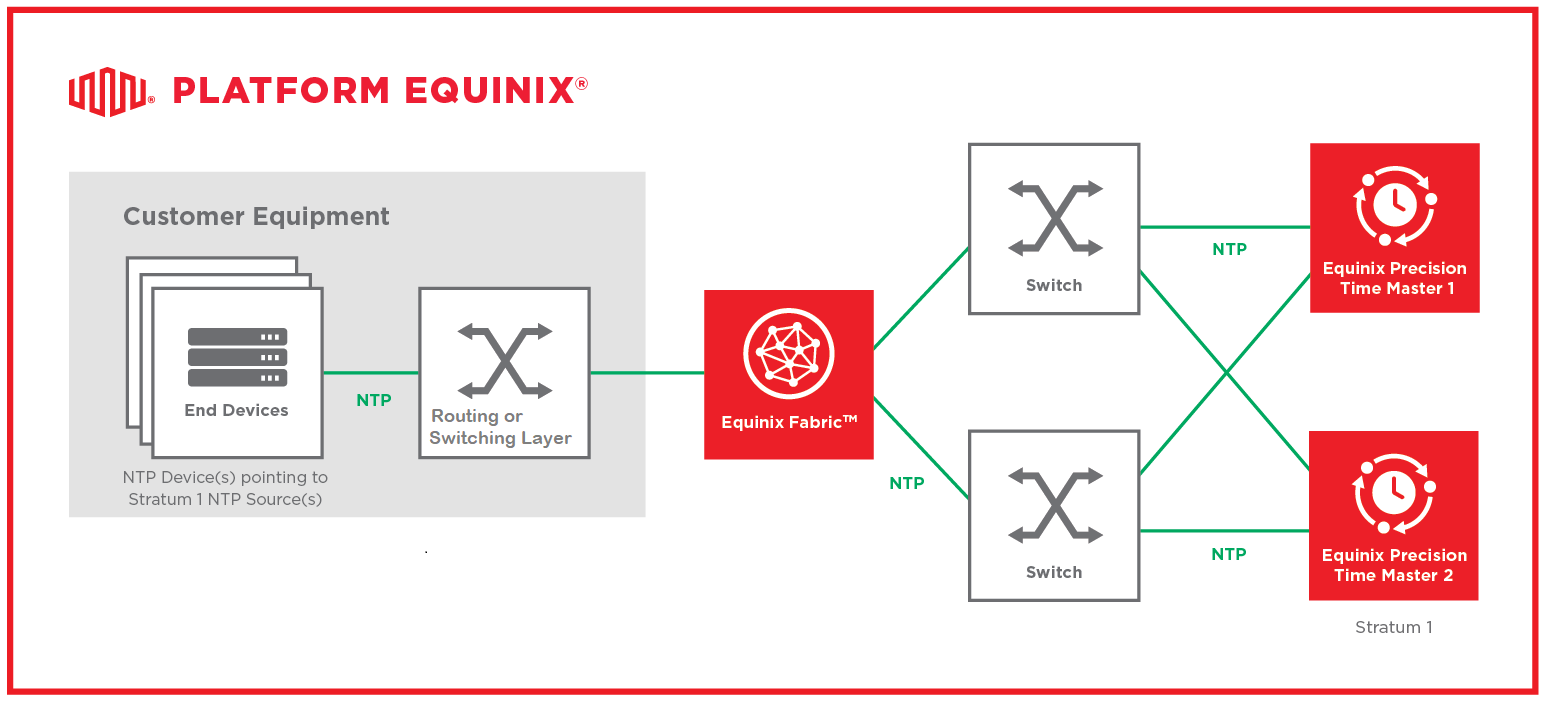

Consumo directo de NTP - En este modelo, usted recibe directamente NTP en todos los dispositivos finales.

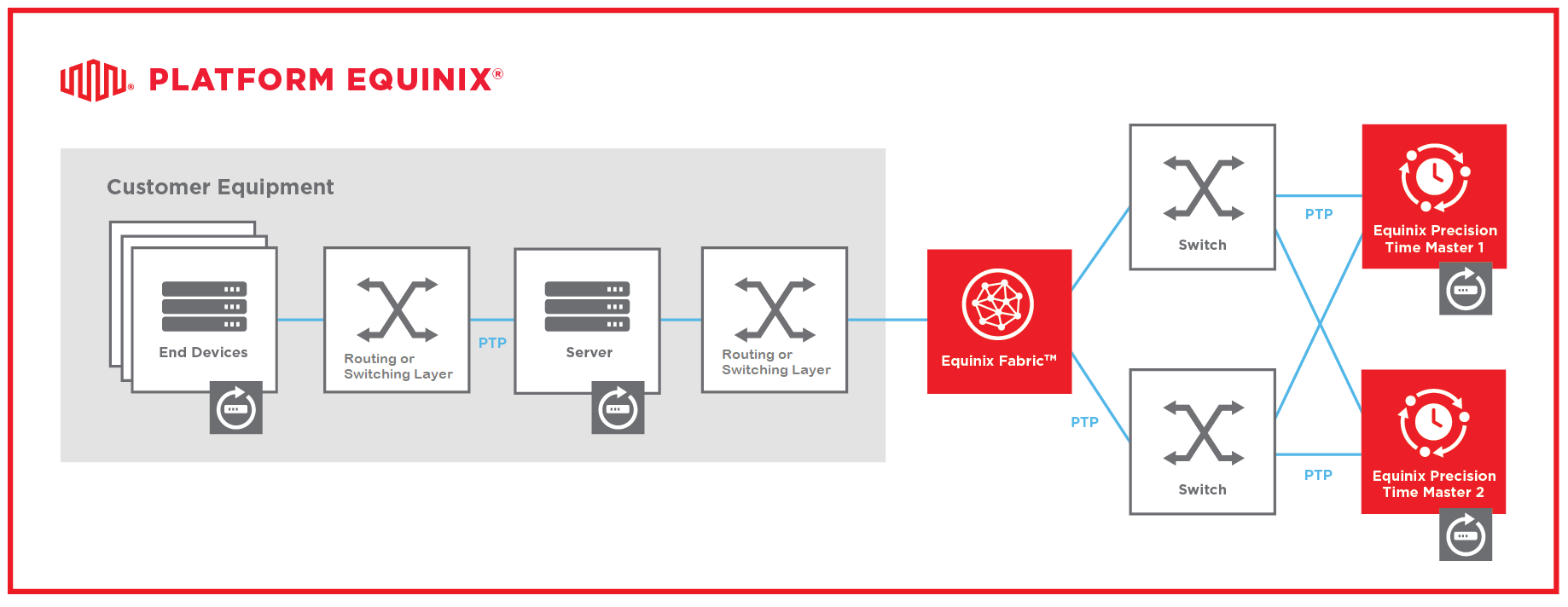

Consumo en cascada PTP a PTP - En este modelo de consumo, primero se recibe PTP de Precision Time y luego se distribuye PTP.

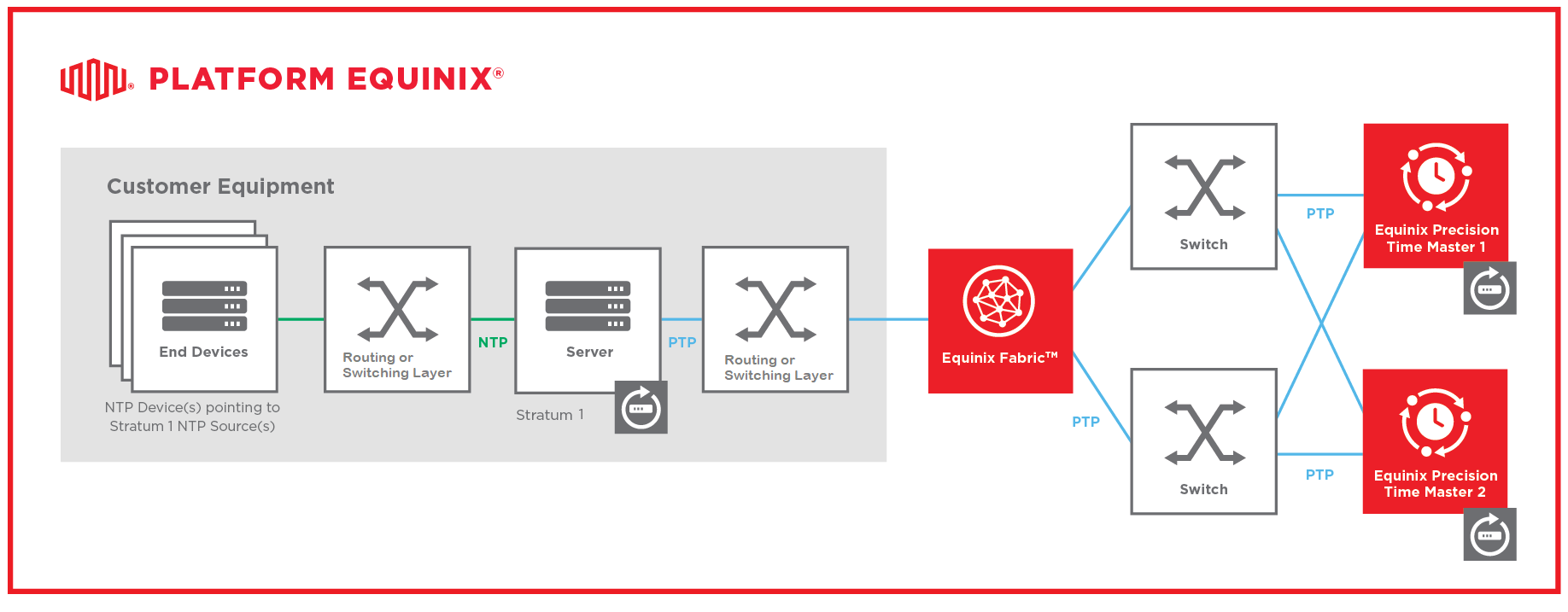

Consumo en cascada de PTP a NTP - En este modelo, primero se recibe PTP de Precision Time y luego se distribuye NTP.

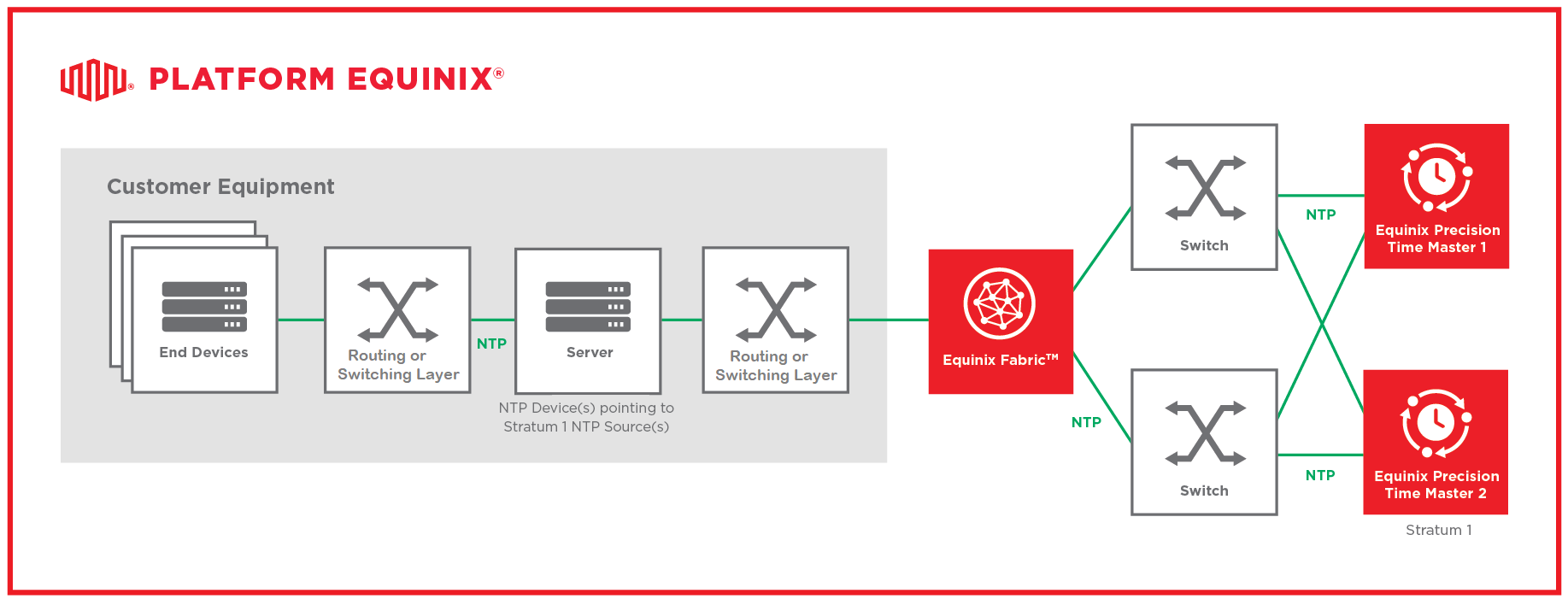

Consumo en cascada de NTP a NTP - En este modelo, primero se recibe NTP de Precision Time y luego se distribuye NTP.
Selección de la ubicación del servicio y latencia
En la región EMEA, Londres (LD) o Frankfurt (FR) pueden ser seleccionados como lugar de servicio. La latencia no afecta significativamente la precisión del tiempo, ya que el retardo de la red se contabiliza durante la sincronización. Sin embargo, seleccionar una ubicación de servicio dentro del mismo metro puede ayudar a reducir la variabilidad de la ruta y simplificar el diseño de la red.
El tiempo de precisión se entrega a través de Equinix Fabric, que no es una red con conocimiento de PTP. Como resultado, los dispositivos de red intermedios no participan en funciones de temporización, y la sincronización se logra a través de la compensación de retardo de extremo a extremo dentro del protocolo PTP.
Los valores medios de retardo de ruta pueden aparecer altos (que van desde microsegundos a milisegundos dependiendo de las condiciones de la red). El retraso medio de la ruta también puede variar entre las muestras debido a las condiciones cambiantes de la red. Esta variación refleja la fluctuación normal y no indica congestión o asimetría de trayecto.
Tanto PTP como NTP compensan el retraso y la variación de la red durante la sincronización, lo que garantiza una entrega de tiempo precisa.

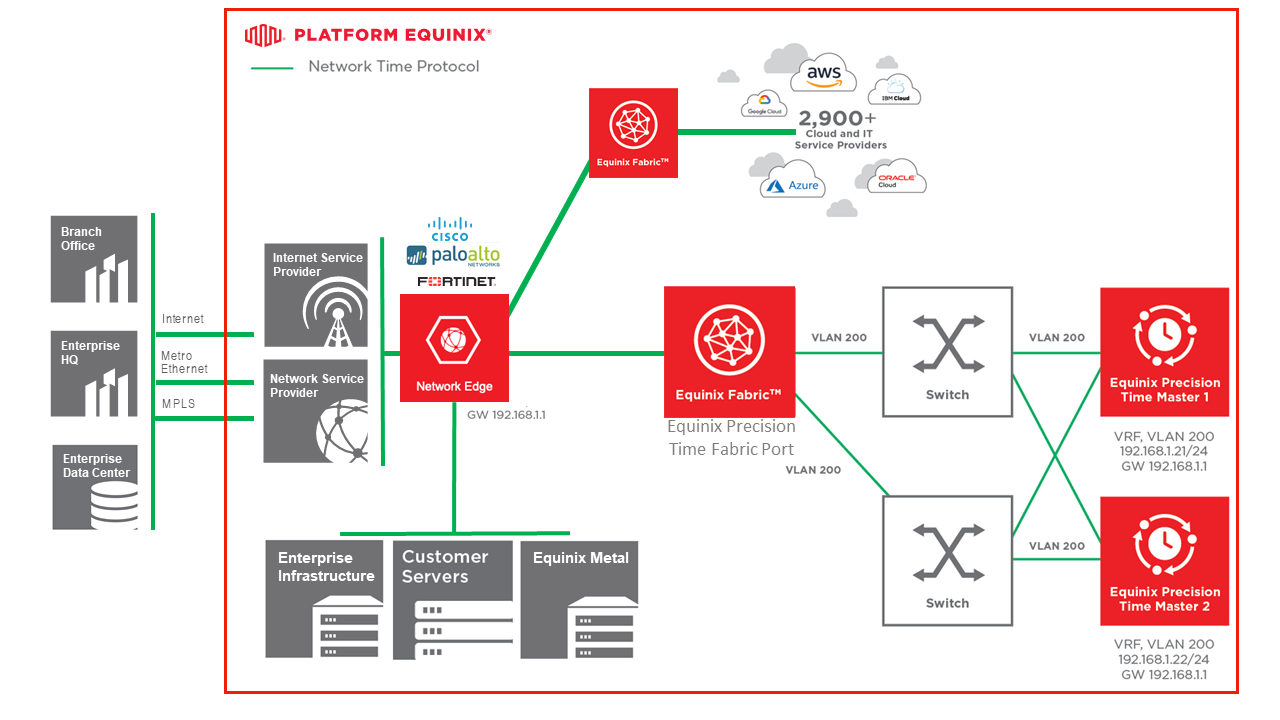

Network Edge: topología no redundante.
Network Edge sólo está disponible para los servicios NTP.
En este modelo, un firewall o router Network Edge es la puerta de enlace de sincronización, que se conecta a través del puerto Equinix Fabric del lado del cliente.
El tiempo de precisión se puede consumir sin un puerto Equinix físico mediante el uso de un dispositivo Fabric Cloud Router o virtual en el lado de origen. Esto permite que las implementaciones solo en la nube accedan a Tiempo de precisión sin necesidad de infraestructura Colocation.
