Especificaciones Cisco Catalyst 8000V

Licencias Cisco

En la tabla siguiente se detallan los tipos de licencia disponibles en Network Edge para las VNF de Cisco.

VNF Type	BYOL	Subscription
Catalyst 8000V Autonomous Mode	Yes	Yes
Catalyst 8000V SD-WAN	Yes	No

Para el modo autónomo de Catalyst 8000V, se admiten tanto la opción BYOL (traiga su propia licencia) como la de suscripción. La opción BYOL requiere una licencia válida. Usted es responsable de adquirir y gestionar sus propias licencias a Cisco o a sus socios o distribuidores.

Router Cisco Catalyst 8000V (modo autónomo)

• Cisco Catalyst 8000V Edge Software Data Sheet
• Cisco DNA Software for SD-WAN and Routing Ordering Guide

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package (BYOL)	DNA Essentials, DNA Advantage, DNA Premier
Software Package (Subscription)	DNA Essentials, DNA Advantage
Speed Tier (BYOL)	T0, T1, T2, T3
Speed Tier (Subscription)	T2		T2 and T3
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL / Subscription
Access Methods	SSH (CLI) HTTPS (Web Console)
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Configuración de un router Cisco Catalyst 8000V (modo autónomo) sin dirección IP

Si crea su enrutador Catalyst 8000V (modo autónomo) sin una dirección IP pública de Equinix, el VNF se aprovisiona sin ninguna dirección IP pública en la interfaz WAN o de gestión.

Al entrar en los detalles del dispositivo **** , seleccione una de las siguientes opciones de dirección IP:

• DHCP: protocolo de gestión de red que asigna automáticamente direcciones IP.
• Dirección IP estática: introduzca la dirección IP, la máscara de subred y la puerta de enlace predeterminada.
• NO IP Address - no se asignará una dirección IP.

Creación de un router Cisco Catalyst 8000V (modo autónomo)

Al crear un router Cisco Catalyst 8000V (modo autónomo), tenga en cuenta las siguientes opciones específicas del dispositivo.

Si va a traer su propia licencia, se aplicarán los siguientes pasos de creación de dispositivos:

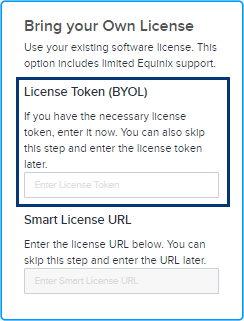

• Puede introducir su Token de Licencia durante el proceso de creación del dispositivo. Una vez que introduzca el token de licencia, su dispositivo virtual se aprovisionará con la licencia basada en el token proporcionado. Si no proporciona la información del token, su dispositivo virtual seguirá siendo aprovisionado pero tendrá que registrar manualmente su licencia con el servidor inteligente utilizando su token de licencia después de que el dispositivo virtual sea aprovisionado.

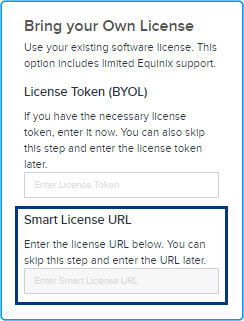

• También puede introducir su URL de Smart License. Debe tener una cuenta válida de Cisco para completar este proceso.



  Para obtener un token de licencia inteligente de Cisco:

  • Inicie sesión en Cisco Smart Software Manager (CSSM) con las credenciales de su cuenta de Cisco.com.
  • Localice la sección Cuentas virtuales > Inventario para crear un nuevo token.
  • Su token recién creado aparecerá en la lista de tokens. Haga clic en el token para ver los detalles y copiar la cadena del token.

  Para registrar el nuevo token en su dispositivo, acceda a la CLI del dispositivo e introduzca un comando para registrar su token.

  license smart register idtoken <your_token_string>

  Para verificar el registro de su token introduzca un comando como:

  show license status

  Si tiene algún problema o necesita pasos más detallados, consulte la Guía del administrador del centro DNA de Cisco o póngase en contacto con el servicio de asistencia de Cisco.

• Usted es responsable de obtener asistencia de Cisco o de sus socios. Si está suscrito con una licencia de Equinix Network Edge, puede abrir un caso de asistencia en el Centro de asistencia técnica (TAC) de Cisco para solucionar problemas de software de Cisco IOX-XE o formular preguntas de configuración de Cisco IOX-XE desde el portal Network Edge. Consulte Cisco Catalyst 8000V Subscription and Support para obtener más información.

Cuando configure sus Detalles del dispositivo:

• Cuando seleccione sus Recursos de dispositivos, asegúrese de haber determinado correctamente el rendimiento máximo de dichos recursos. Las opciones de nivel de caudal vienen determinadas por los recursos del dispositivo.

• Seleccione un paquete de software entre: DNA Essentials, DNA Advantage o DNA Premier.

• Introduzca un Caudal numérico (sólo BYOL) o seleccione un Nivel de caudal. Sólo puede hacer una selección. No puede introducir un Rendimiento numérico y luego seleccionar un Nivel de rendimiento.



  Elegir el caudal incorrecto puede hacer que su dispositivo experimente un caudal inferior al óptimo. Consulte Especificaciones de caudal y estrangulamiento en el modo autónomo (tabla 4) para obtener más información. El nivel 4 de la tabla no es compatible con Network Edge.

  La aplicación de una plantilla ACL es un paso obligatorio en el proceso de creación de dispositivos. Si necesita crear una plantilla para aplicarla a su dispositivo, haga clic en Crear plantilla de lista de control de acceso. Consulte Configurar controles de acceso en dispositivos virtuales para obtener más información.

  La herramienta de descarga de imágenes de Network Edge le permite ver y descargar las versiones de software disponibles para Cisco Catalyst 8000V (modo autónomo) y, a continuación, cargarlas en su dispositivo para actualizarlo o degradarlo. Esta herramienta es para dispositivos de suscripción con imágenes certificadas por Equinix.

1. Inicie sesión en el Equinix Customer Portal y navegue hasta Network Edge.

2. En el menú Borde de red, seleccione Inventario de dispositivos virtuales. Asegúrese de cambiar al nombre/ID del proyecto previsto antes de continuar.

3. Localice el dispositivo Cisco Catalyst 8000 y haga clic en el nombre del dispositivo para ver la página Detalles del dispositivo virtual.

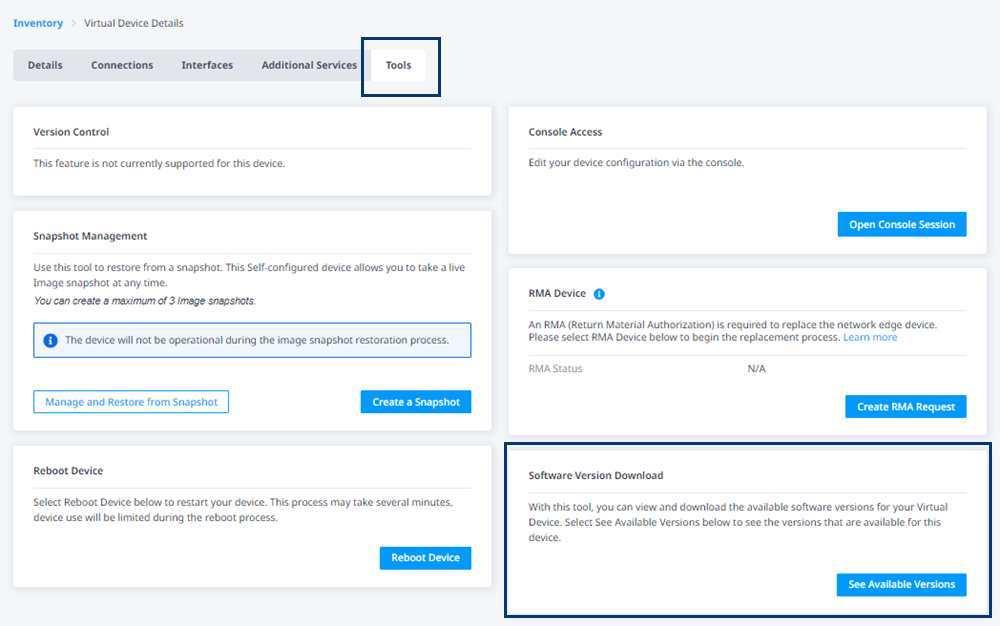

4. Haga clic en Herramientas.

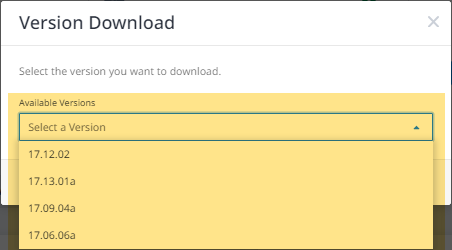

5. En la ficha Descarga de versiones de software, haga clic en Ver versiones disponibles.



6. En el desplegable Versiones disponibles, seleccione la versión que desea descargar.



7. Haga clic en Versión de inicio Descargar.

8. Cuando aparezca el aviso de descarga, guarde el archivo en una ubicación de su elección.

Router Cisco Catalyst 8000V (modo controlador)

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package	DNA Essentials DNA Advantage DNA Premier
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL
Access Methods	HTTPS (Web Console)vManage
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Creación de un router Cisco Catalyst 8000V (modo controlador)

Los requisitos previos para implementar Cisco Catalyst 8000V en el modo Controlador SD-WAN son:

1. Credenciales de inicio de sesión de Cisco.com.
2. Las licencias DNA adecuadas para aprovisionar y utilizar el dispositivo Catalyst 8000V desde Cisco.com. Esta licencia se instala en vManage, no en Equinix Fabric.
3. Su software Cisco vManage (controlador) debe estar en funcionamiento y operativo (no gestionado por Equinix).

Necesitará generar un archivo de configuración de arranque.

1. Inicie sesión en el controlador Cisco vManage SD-WAN.

2. Localice el dispositivo SD-WAN Edge en el controlador.

3. En el menú de Cisco vManage, seleccione Configuración > Dispositivos.

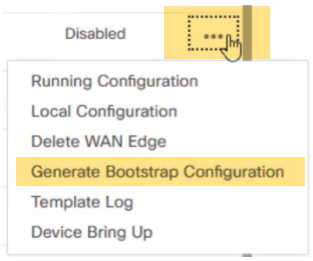

4. Seleccione la SD-WAN C8000V lógica que va a utilizar para su nuevo dispositivo Network Edge y haga clic en y seleccione Generar configuración de arranque.



   nota

   Un número de chasis para su C8000V se rellena sincronizando su Smart Account en SD-WAN Manager después de depositar su licencia en su Smart Account. Seleccione cualquier número de chasis no utilizado para generar el archivo bootstrap. Es importante seguir el paso 4 anterior antes de crear un perfil.

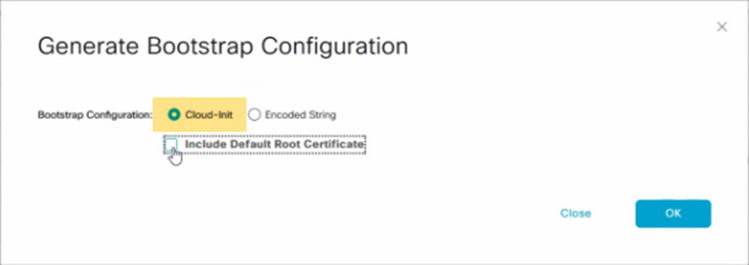

5. En el cuadro Generate Bootstrap Configuration, seleccione Cloud-Init y haga clic en OK. La selección de Incluir certificado raíz predeterminado es opcional.



   El cuadro Generar configuración de arranque muestra la configuración de arranque, incluido el token OTP para la licencia, la dirección de vBond, el UUID y la información de la organización.

6. Haga clic en Descargar en el cuadro Generar configuración de arranque para guardar una copia de la configuración de arranque.

7. Valide el contenido de su archivo bootstrap para asegurarse de que no se incluye información adicional. El siguiente ejemplo muestra el formato válido y los atributos permitidos en el archivo de inicio en la nube que se cargará en el flujo de trabajo de creación de dispositivos C8000V.



   nota

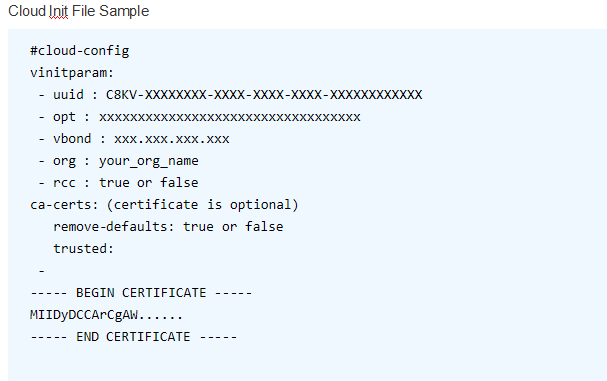

   Este es un ejemplo de archivo Cloud Init. Utilice el archivo descargado de vManage y no lo modifique. Si desea consultar la documentación más actualizada sobre la generación del archivo de arranque, consulte Proceso de arranque para dispositivos Cisco SD-WAN alojados en la nube.

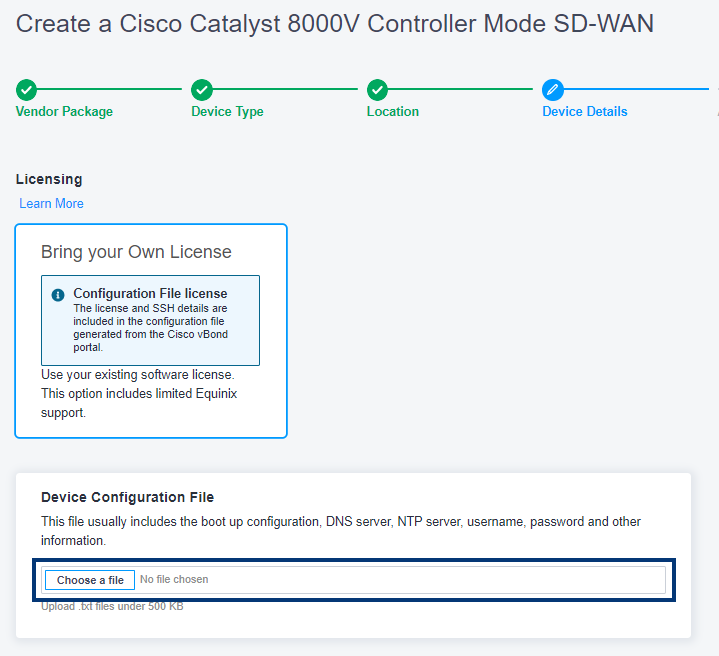

8. Mientras especifica los detalles de su dispositivo, cargará el archivo de configuración del mismo.



Habilite el modo de normas federales de procesamiento de información (FIPS) en Cisco Catalyst 8000V

Por defecto, el modo FIPS no está habilitado en los dispositivos Cisco Catalyst 8000V, por lo que deberá habilitarlo manualmente.

Para activar el modo FIPS en Catalyst 8000V:

1. Configure platform ipse fips-mode.

   C8000V#conf t
   >
   Enter configuration commands, one per line.  End with CNTL/Z.
   C8000V-FIPS(config)#platform ipsec fips-mode
   Enable FIPS mode will take effect after reboot!

2. Guarde las configuraciones.

   C8000V#copy running-config startup-config
   >
   Destination filename [startup-config]?
   Building configuration...
   [OK]

3. Vuelva a cargar el router.

   C8000V#reload
   >
   Proceed with reload? [confirm]

4. Compruebe que el modo FIPS está activado después de que el router esté en línea.

   C8000V-#show running-config | inc fips
   >
   platform ipsec fips-mode

Para más información, consulte la documentación de Cisco.

Suscripción y asistencia para Cisco Catalyst 8000V

Ya está disponible una opción de suscripción de licencia para el modo autónomo de Cisco Catalyst 8000V en el portal de Equinix Network Edge. Para el soporte de VNFs de Cisco, consulte la siguiente tabla para saber cuándo crear un caso de soporte directamente con Cisco.

License Type	Equinix	Cisco
Subscription Through Equinix	For license subscription through Equinix, open Equinix support tickets for issues related to licensing such as license registration.	Open a Cisco TAC case through the Network Edge portal (see the Sections below) for IOX-XE related issues or configuration related questions. Work directly with Cisco TAC without Equinix engagement.
BYOL	No support from Equinix for license related issues.	You are responsible for obtaining Cisco support from Cisco or Cisco partners. Contact a Cisco sales representative or partner to purchase a license and support contract.

Para cualquiera de las licencias, puede abrir tickets de soporte de Equinix para problemas relacionados con la infraestructura Network Edge, incluido el funcionamiento de VNF, problemas de conectividad y problemas de servicio Network Edge.

información

La opción de licencia de suscripción al modo autónomo de Catalyst 8000V le permite solucionar problemas de software o configuración de Cisco 8000V directamente con el Centro de asistencia técnica (TAC) de Cisco. Para ello, se puede enviar un caso de asistencia del TAC de Cisco desde el portal Network Edge, y se enrutará directamente al TAC de Cisco. Si se determina que existe un problema relacionado con la infraestructura de Network Edge de Equinix, Equinix se encargará de la resolución del problema. El servicio de asistencia de Equinix no se ocupará de los problemas de software o configuración de Cisco 8000V ni de la solución de problemas.

Obtenga un token de licencia inteligente de Cisco

Este tema tiene por objeto proporcionar los pasos necesarios para adquirir un token de licencia Cisco Smart License para su dispositivo Cisco Catalyst Catalyst 8000V Network Edge (BYOL).

Para obtener un token de licencia inteligente de Cisco, siga las instrucciones de la documentación de Cisco.

Para registrar el nuevo token en su dispositivo, acceda a la CLI del dispositivo e introduzca un comando para registrar su token.

Ejemplo de comando de token de registro:

license smart register idtoken <your_token_string>

En el ejemplo anterior, sustituiría <your_token_string> por la nueva cadena de tokens.

Ejemplo de comando de verificación de tokens:

show license status

Si tiene algún problema o necesita pasos más detallados, consulte la Guía del administrador del centro DNA de Cisco o póngase en contacto con el servicio de asistencia de Cisco.

Abra un caso Cisco TAC para la licencia de suscripción Catalyst 8000V en Network Edge

Para abrir un caso con Cisco TAC para su Catalyst 8000V Autonomous mode Subscription license:

1. Haga clic en el icono de soporte en la esquina superior derecha en Network Edge.

2. Haga clic en Abrir un caso de soporte.

3. En el menú desplegable Seleccione un producto o servicio, seleccione Network Edge y haga clic en Dispositivo virtual.

4. Haga clic en Dispositivo existente.

5. Introduzca el UUID de su dispositivo virtual o seleccione su dispositivo virtual Cisco C8000V existente con opción de suscripción.

6. En el menú desplegable Tipo de caso, seleccione Abrir caso Cisco TAC para solucionar el problema directamente con Cisco.

7. Aparecerá un aviso para redirigirle a la página Detalles del dispositivo para que el C8000V proporcione más información. Haga clic en Sí continúe. Aparecerá una notificación cuando la solicitud se envíe correctamente.

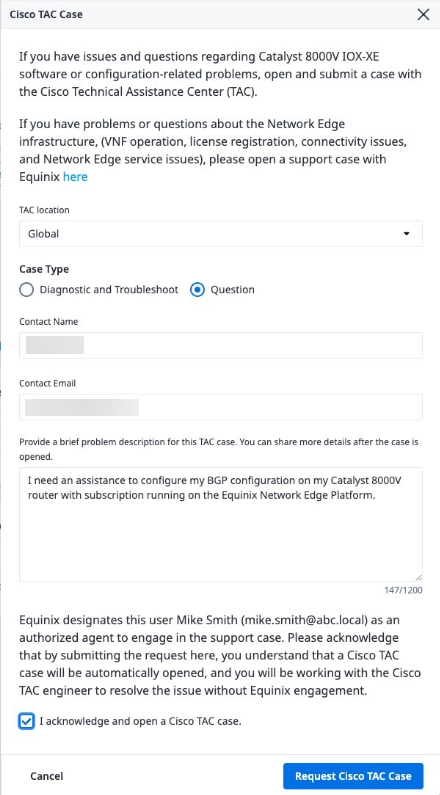

8. En la página Device Details, introduzca la información solicitada en la casilla Cisco TAC Case.



9. Haga clic en Solicite el caso Cisco TAC.

   información

   Asegúrese de que está abriendo un caso Cisco TAC para un problema de software Cisco 8000V IOX-XE O una pregunta de configuración. Trabajará directamente con el TAC de Cisco sin la participación de Equinix.

   También puede abrir el flujo de trabajo del caso de Cisco TAC haciendo clic en Abrir caso de Cisco TAC desde la página Detalles del dispositivo.

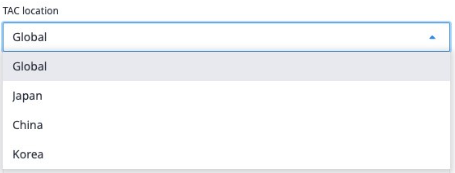

10. Seleccione primero la ubicación del TAC. Utilice Global TAC a menos que se encuentre en Japón, Corea o China y necesite obtener soporte del TAC local en un idioma específico, En ese caso, seleccione la ubicación TAC apropiada. El caso TAC se abrirá en la ubicación TAC seleccionada.



11. Para Tipo de caso:

    • Seleccione Diagnóstico y solución de problemas si tiene un problema con el software Cisco IOX-XE y necesita solucionarlo con Cisco TAC.
    • Seleccione Pregunta si necesita ayuda con las preguntas de configuración de Cisco 8000V IOX-XE.

12. Introduzca su Nombre de contacto que se utilizará para abrir un caso con Cisco TAC.

13. Introduzca su dirección de correo electrónico de contacto. Esta será la dirección de correo electrónico principal utilizada para intercambiar comunicación con el TAC de Cisco.

14. Proporcione una breve descripción del problema para este caso TAC. Puede proporcionar más detalles una vez abierto el caso.

15. Seleccione Reconozco y abro un caso Cisco TAC.

16. Haga clic en Solicitar caso de TAC de Cisco para iniciar el proceso del caso de TAC. Recibirá un correo electrónico para confirmar la solicitud. El caso Cisco TAC se abrirá y usted trabajará con los ingenieros de Cisco TAC.
