Equilibrio de carga para aplicaciones

Network Edge, junto con Equinix Fabric, proporciona una rampa de activación de la nube virtual que se puede ampliar en cuestión de minutos, lo que permite el acceso multi-nube de baja latencia para una variedad de aplicaciones. Si las aplicaciones son sensibles a la latencia y requieren balanceo de carga para características complejas y de alta disponibilidad, se pueden implementar como parte de una solución en tiempo real mediante construcciones de redes virtuales.

Arquitectura

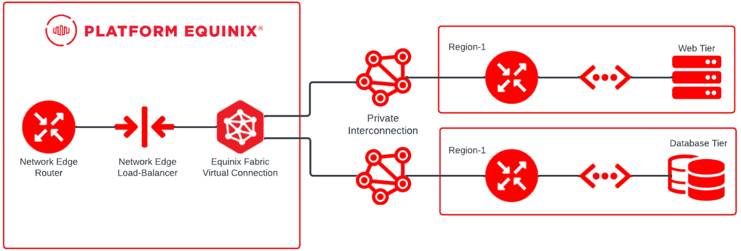

La topología en esta arquitectura de referencia tiene un nivel web implementado en un proveedor de nube y un nivel de base de datos implementado con otro proveedor de nube en la misma región. Esta solución reduce el número de dispositivos implementados y crea una capa de abstracción en el borde de múltiples proveedores de nube. Las empresas encuentran esto muy útil como un medio para reducir la complejidad de la red y proporcionar el equilibrio de carga de las aplicaciones en el perímetro.

La comunicación de red entre los niveles de aplicación se proporciona mediante interconexiones privadas directas de capa 2 a través de Equinix Fabric con los dispositivos Network Edge que proporcionan funciones de equilibrio de carga y enrutamiento. El dispositivo Network Edge es una función de red virtual alojada en una plataforma de virtualización de funciones de red (NFV).

Componentes de Equinix

• Equinix Fabric – Equinix Fabric es una plataforma de conmutación que proporciona conectividad privada a una amplia selección de proveedores que son participantes en el Tejido. Los circuitos virtuales se aprovisionan en la tela mediante redes definidas por software para establecer conectividad con los proveedores que están conectados a la tela. Las conexiones virtuales se pueden crear mediante el Portal del cliente o las API.
• Equinix Network Edge – Network Edge es una plataforma NFV compatible con ETSI que aloja VNF (balanceadores de carga, routers, firewalls y SDWAN) de varios proveedores. Los VNF se pueden implementar en tiempo real y, una vez implementados, los clientes pueden comenzar a crear conexiones virtuales con los proveedores en Fabric.

Componentes del proveedor de servicios en la nube (CSP)

• Interconexión privada: Las interconexiones privadas de CSP son conexiones de socio de capa 2 o hospedadas que se conectan a Equinix Fabric. Las conexiones de socio o hospedadas proporcionan un interruptor intermedio entre un dispositivo y el router CSP con el que se conecta. Una vez que se haya establecido la interconexión privada de la Capa 2, puede configurar la interconexión de la Capa 3 con la pasarela CSP. Las interconexiones privadas evitan el internet.
• Puerta de enlace a la nube: La puerta de enlace a la nube es un router definido por software que se crea una instancia en la red CSP y se conecta a la nube privada virtual. La puerta de enlace de la nube se utiliza para establecer la conexión BGP al dispositivo Network Edge y se conecta a la nube privada virtual (VPC) proporcionando accesibilidad entre las nubes.
• Nube privada virtual - La VPC es una red virtual que sirve de contenedor para desplegar subredes y otras construcciones de red para instanciar servicios de computación y otros servicios de aplicación.
• Niveles de aplicación: Una vez que se construye la VPC, los hosts se pueden implementar según sea necesario para la aplicación. En este ejemplo de arquitectura, el cliente puede implementar IaaS para el nivel web, implementar el nivel de base de datos como IaaS o implementar como una solución PaaS. Con estos modelos de implementación, se puede acceder a todos los servicios a través de la interconexión privada. El balanceador de carga de aplicaciones proporciona capacidades avanzadas de balanceo de carga según sea necesario para requisitos de alta disponibilidad y negocios.

Recomendaciones

Estas recomendaciones constituyen un punto de partida. Los requisitos del cliente pueden diferir de esta lista.

• Elección de ubicación: Esta arquitectura muestra conexiones dentro de la misma región. Dependiendo de la región para la implementación, la latencia variará, y esto es importante cuando se diseñan aplicaciones que tienen requisitos de latencia estrictos. Sin embargo, algunas aplicaciones pueden requerir conectividad entre regiones. En esos casos, utilice el alcance global de la Equinix Fabric para crear esas conexiones también.
• Alta disponibilidad: Esta arquitectura muestra una implementación de un solo hilo sin tolerancia a fallos. Equinix recomienda que los clientes implementen el nivel de tolerancia a fallos necesario para sus requisitos de negocio. Network Edge se puede implementar con dispositivos redundantes o, en el caso de algunos proveedores, los dispositivos se implementan como un par de alta disponibilidad.
• Direccionamiento IP: Para conexiones a servicios privados a través de una interfaz virtual privada, los clientes pueden usar direccionamiento IP privado. Para algunos servicios públicos, las direcciones IP públicas del cliente y NAT pueden ser necesarias para el dispositivo Network Edge. Debido a que cada CSP es diferente cuando se trata de requisitos de direccionamiento público, se requiere investigación antes de intentar crear conexiones públicas.

Consideraciones

A la hora de implantar esta arquitectura, hay que tener en cuenta los siguientes factores.

Rendimiento

Además de la latencia, el ancho de banda entre los componentes y el rendimiento del dispositivo debe ser importante. Los circuitos virtuales deben ser dimensionados adecuadamente, y los dispositivos deben soportar el rendimiento deseado.

Seguridad

Las interconexiones privadas en Fabric al proveedor de la nube no están encriptadas. Una aplicación que requiere cifrado debe cifrar ya sea en la capa de aplicación, o en la capa de red donde los túneles IPSEC se pueden construir entre el dispositivo Network Edge y una puerta de enlace en la nube. Los túneles IPSEC implican sobrecarga, lo que también afecta a la selección del dispositivo.

Costes de Equinix

• Instancia del dispositivo - El coste del dispositivo virtual (no incluye el coste de la licencia).
• Licencia para el dispositivo virtual: Los clientes pueden comprar una licencia de suscripción para algunos proveedores. Traiga su propia licencia (BYOL) está disponible para todos los proveedores.
• Circuitos virtuales: Las cargas recurrentes mensuales se basan en el tamaño de los circuitos. Las conexiones entre metros a través de la Equinix Fabric, incurren en un recargo adicional por la conexión remota.

Costes de los CSP

• Cargos de salida: Cobrados por algunos proveedores de servicios en función de la cantidad de datos que se transmiten a través de la interconexión privada. Estos cargos varían según el proveedor. El uso de una interconexión privada reduce los cargos de salida en comparación con Internet.
• Cargos fijos de puerto – cobrados por algunos proveedores en función del tamaño del circuito, además de los cargos de salida. Tanto los cargos de salida como los cargos de puerto fijo influyen en el diseño de su aplicación.

Mediante la implementación de funciones de red virtual en Network Edge, los clientes pueden consolidar las conexiones de múltiples nubes en un único punto de control. Esto proporciona más control y alta disponibilidad opcional, evitando cargos de salida pública a través de Internet. Esto permite implementaciones ágiles en el perímetro de una manera similar a las redes empresariales actuales.
