La red de su servidor
With Metal, every bare metal server connects to a redundant pair of switches using 802.3ad link aggregation. Under normal operating conditions, a server is provided a bonded 2x25 Gbps or 2x10 Gbps interface, with uplinks that have enough capacity to use them. If a switch experiences a mechanical failure, or undergoes maintenance, a server’s bandwidth is halved, however the server remains online.
El aprovisionamiento de servidores por defecto pone la red de su servidor en un modo totalmente de Capa 3, con una dirección IPv4 pública establecida como ruta por defecto a Internet y direcciones IPv4 privadas para el tráfico entre servidores dentro del mismo proyecto y metro. También dispondrá de bloques de direcciones IPv6 para las aplicaciones que lo admitan.
Nuestro software de gestión de plataformas reside en dispositivos físicos aislados y seguros, separados de su servidor. No hay hipervisores complejos ni agentes de software ejecutándose en el hardware que usted nos proporciona.

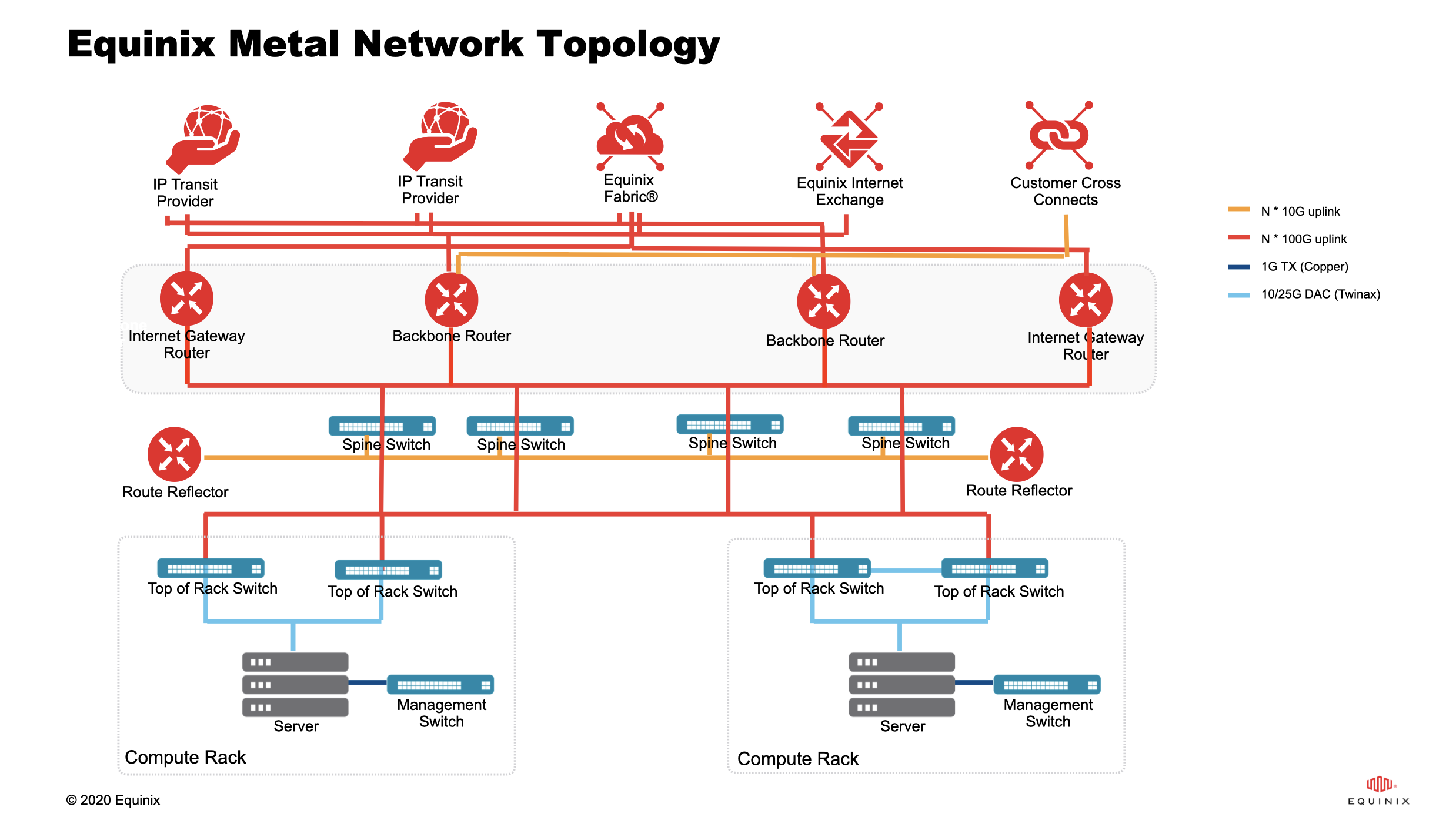

La red a nivel de bastidor
Cada servidor Equinix Metal está conectado a un conmutador en la parte superior del bastidor (TOR) que funciona como un dispositivo de borde, aislando el tráfico de su servidor del tráfico de los vecinos circundantes.
Nuestros conmutadores top-of-the-rack están configurados en modo activo y envían unidades de datos del protocolo de control de agregación de enlaces (LACPDU) a su servidor, independientemente de la configuración de red del servidor.
Nuestra interfaz de gestión de plataforma inteligente (IPMI) proporciona funciones "fuera de banda" como telemetría de hardware, ciclos de alimentación y consola remota. Se encuentra en una red IPMI físicamente separada a la que pueden acceder nuestro personal y los sistemas de gestión internos, y sus funciones están disponibles a través de la consola y la API de Equinix Metal. No es accesible a la Internet abierta.
Vinculación LACP de su servidor
La vinculación, también llamada agregación de enlaces, combina varias interfaces de red (NIC) en un único enlace. Esto proporciona varias ventajas potenciales, como alta disponibilidad, equilibrio de carga, máximo rendimiento o una combinación de ellas.
Los servidores de Equinix Metal tienen dos tarjetas de red y sus interfaces de red están conectadas mediante el protocolo de control de agregación de enlaces (LACP).
El enlace LACP crea grupos de agregación que comparten la misma configuración de velocidad y dúplex y utiliza todos los miembros del enlace en el agregador activo, tal como especifica IEEE 802.3ad: Agregación dinámica de enlaces.
Si aprovisiona un servidor utilizando el modo de red de Capa 3 por defecto, las dos interfaces se unen en bond0. Nuestros modos de red híbrida y de capa 2 disponen de opciones flexibles para asignar el tráfico VLAN de capa 2 a la interfaz enlazada, a las interfaces individuales o a ambas.
Detalles técnicos
Este es un ejemplo de la configuración del enlace en su servidor.
cat /proc/net/bonding/bond0
>
Ethernet Channel Bonding Driver: v5.15.0-30-generic
Bonding Mode: IEEE 802.3ad Dynamic link aggregation
Transmit Hash Policy: layer3+4 (1)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 200
Down Delay (ms): 200
Peer Notification Delay (ms): 0
802.3ad info
LACP active: on
LACP rate: fast
Min links: 0
Aggregator selection policy (ad_select): stable
System priority: 65535
System MAC address: 0c:c4:7a:86:35:b0
Active Aggregator Info:
Aggregator ID: 1
Number of ports: 2
Actor Key: 9
Partner Key: 12
Partner Mac Address: 9c:cc:83:50:1d:a0
Política de Transmisión Hash
Algo importante en esa configuración es la opción Transmit Hash Policy: layer3+4, que es un modo de algoritmo de balanceo. layer3+4 es una política que utiliza información de protocolo de capa superior, cuando está disponible, para generar el hash. Esto permite que el tráfico a un par de red en particular abarque múltiples miembros de enlace, aunque una sola conexión no abarcará múltiples miembros de enlace.
Transmit Hash Policy se utiliza en la selección de miembros de enlace sólo para el tráfico saliente. Esto significa que podrá utilizar todo el ancho de banda de la red al crear varias conexiones.
Implicaciones del Iperf
Si prueba el rendimiento del ancho de banda con iperf, utilizará SÓLO 1 interfaz en el cliente, por lo tanto, sólo la mitad del ancho de banda total. Pero, si lo prueba con 1 maestro, y 2 clientes, podrá ver todo el ancho de banda utilizado en el maestro.
