Sólo Capa 2 Modo Unbonded

Equinix Metal™ permite a los usuarios cambiar el modo de red de un servidor del modo Bonded de Capa 3 predeterminado a modos que solo utilizan redes de Capa 2 sobre VLAN. Esto significa que se pierde todo acceso a la Internet pública y solo se puede acceder al host mediante la consola Serial Over SSH (SOS) o desde otros servidores conectados a la misma VLAN.

Esta opción destruirá el enlace LACP y le permitirá colocar cada interfaz en redes de Capa 2 individuales. Esto introduce un único punto de fallo en el switch aguas arriba o en la interfaz de red. Un corte, mantenimiento o reinicio de uno de los puertos provocará interrupciones en la red.

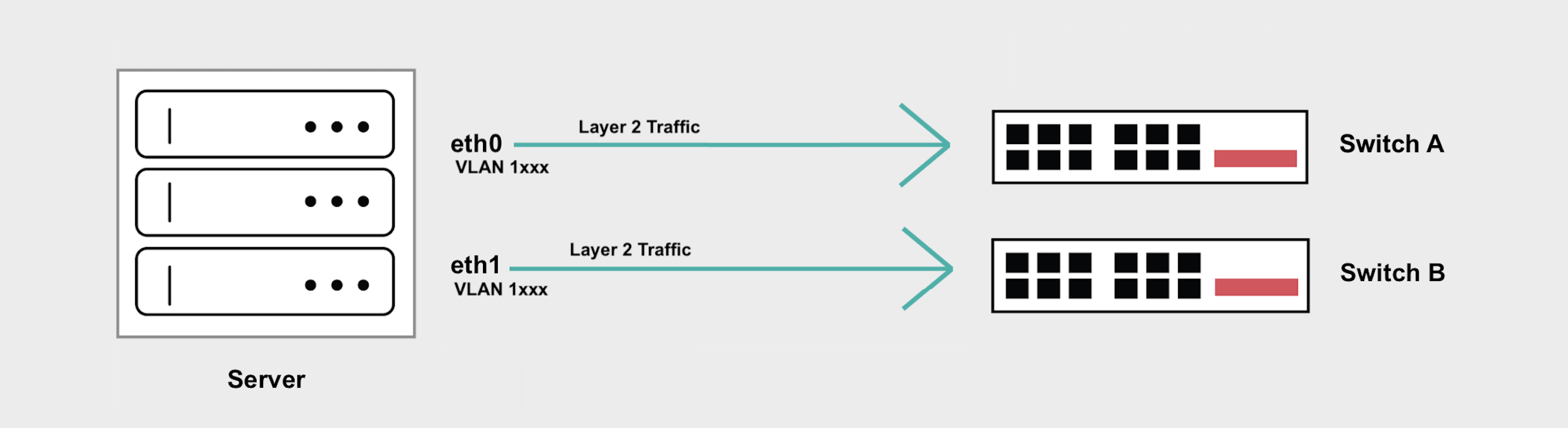

Layer 2 Unbonded Diagram

Si le preocupa la alta disponibilidad, Layer 2 Bonded Mode admite una configuración sólo de capa 2 manteniendo la interfaz de red enlazada que abarca 2 conmutadores ascendentes diversos.

Panorama general​

  • El modo Layer 2 Unbonded rompe el enlace, permitiéndole configurar las dos interfaces por separado, pero expone un único punto de fallo en su red si uno de los puertos o conmutadores falla.
  • A continuación, puede añadir VLAN a eth1 y eth0 para su tráfico de capa 2. Si sólo añade una VLAN por interfaz a eth1 o eth0, el tráfico no podrá etiquetarse.
  • Si va a añadir más de una VLAN a eth1 o eth0, tendrá que crear subinterfaces para gestionar el tráfico etiquetado de cada VLAN y/o tendrá que establecer una VLAN nativa para gestionar el tráfico no etiquetado.

Conversión al modo sin enlace de Capa 2​

En la consola Equinix Metal, vaya a la página Red del servidor, haga clic en Convertir a otro tipo de red y elija Capa 2. Seleccione el modo Unbonded. Haga clic en Convertir a Capa 2 para iniciar la conversión.

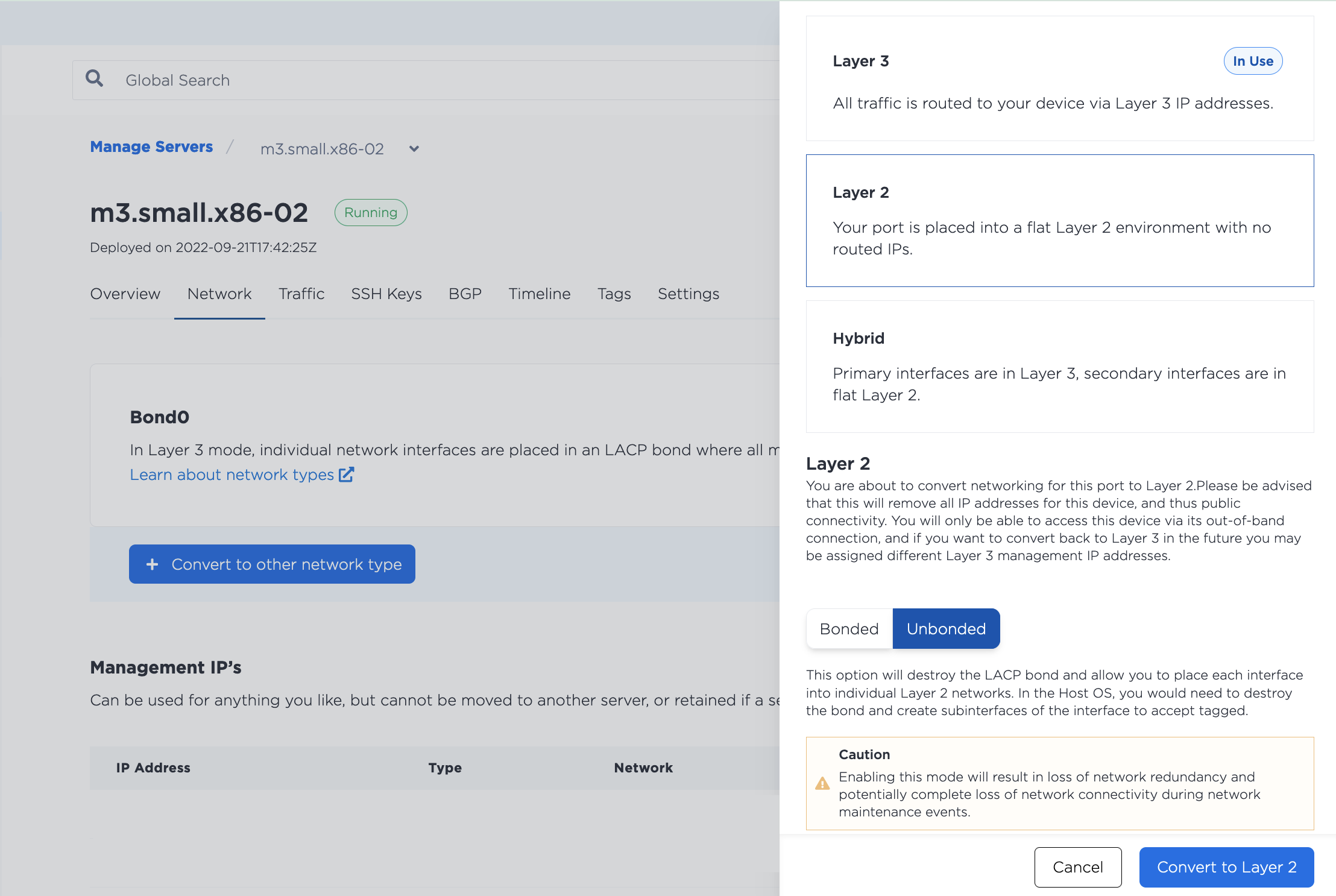

Converting to Layer 2 Unbonded mode panel

Cuando termine, volverá a la página Red del servidor.

Para asignar una VLAN a uno de los puertos, haga clic en Añadir nueva VLAN, y seleccione la interfaz eth0 o eth1. Haga clic en Añadir para iniciar los cambios.

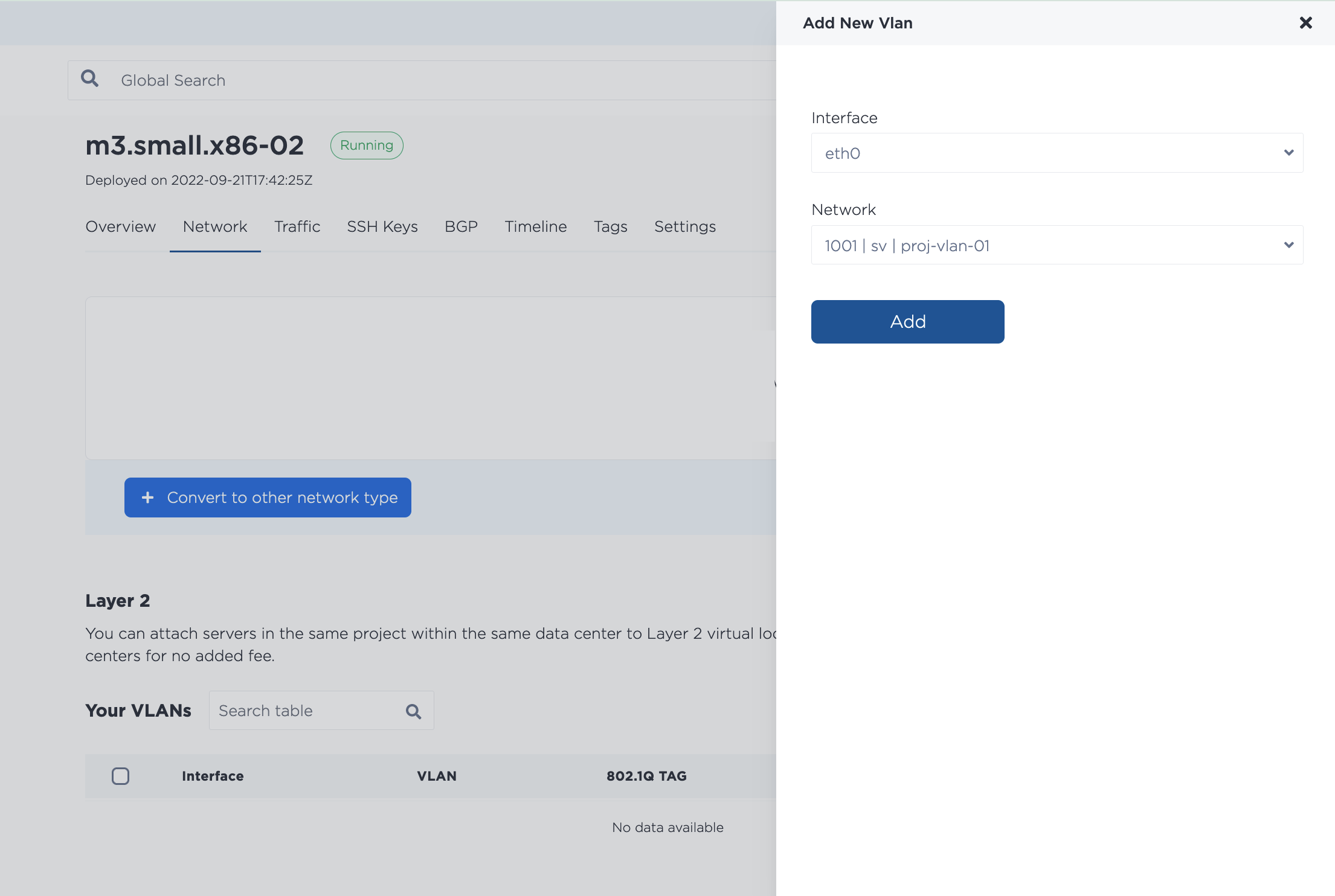

Adding a VLAN to eth0

Adjuntar varias VLAN: sin enlace​

Se admite la adición de varias VLAN a la interfaz enlazada. Esto sí afecta a la configuración del servidor, ya que tendrá que asegurarse de que existe una subinterfaz que recibirá los paquetes destinados a cada VLAN y/o establecer una VLAN nativa para gestionar el tráfico sin etiquetar.

Para asignar varias VLAN a un puerto, vaya a la página Red del servidor. En la sección Capa 2, haga clic en Añadir nueva VLAN, lo que le permitirá asignar más VLAN a eth0 o eth1.

Haga clic en Añadir para iniciar los cambios. Tenga en cuenta que si asigna varias VLAN a la vez, se añadirán mediante un proceso por lotes asíncrono, que comienza inmediatamente, pero que puede tardar algún tiempo en completarse.

Configuración de servidores para capa 2 sin enlace​

Una vez que haya convertido el servidor al modo Unbonded de Capa 2 y asignado la VLAN a una interfaz, tendrá que configurar la red en el sistema operativo del servidor y asignarle una dirección IP en la VLAN.

Nota - Dado que todas las direcciones IP asignadas por Equinix Metal se eliminaron al convertir este servidor a Capa 2, puede configurar y utilizar libremente las subredes que necesite, pero es posible que tenga que eliminar cualquier configuración existente en el sistema operativo del servidor para evitar conflictos.

Hay dos ejemplos de configuración, el primer ejemplo es una configuración para asignar una sola VLAN, y el segundo ejemplo es para asignar múltiples VLANs.

Recuerde que tendrá que utilizar la Consola SOS/OOB para acceder mediante SSH a su servidor.

Para una única VLAN por interfaz​

Si sólo tiene una VLAN, no etiquete el tráfico y asigne la dirección IP de la VLAN directamente a la interfaz. En este ejemplo se utiliza eth1, pero el procedimiento es el mismo para eth0 o eth1.

Nota - en nuestras imágenes recientes de Ubuntu, las interfaces ya no tienen los alias eth1 y eth0, eth1 es enp1s0f1 y eth0 es enp1s0f0.

  1. Instale y configure los requisitos previos para las VLAN.

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. Asegúrese de que eth1 y eth0 han sido eliminados de bond0.

    ip -d link show enp1s0f1
    ip -d link show enp1s0f0

    Si no se han quitado, quítalo.

    ip link set enp1s0f1 nomaster
    ip link set enp1s0f0 nomaster

  3. Configure enp1s0f1 con una dirección IP para la VLAN. En el ejemplo se utiliza la dirección IP 192.168.1.2/29.

    ip addr add 192.168.1.2/29 dev enp1s0f1

    Para que la configuración de red sea permanente y sobreviva a los reinicios del servidor, edite enp1s0f1 en el archivo /etc/network/interfaces.

    auto enp1s0f1
    iface enp1s0f1 inet manual
        address 192.168.1.2
        netmask 255.255.255.248
        pre-up sleep 4

  4. Abre la interfaz y comprueba que vuelve a funcionar.

    ip link set dev enp1s0f1 up
    ip -d link show enp1s0f1

Para varias VLAN en una interfaz​

Si utiliza varias VLAN en eth1 o eth0, los paquetes IP tendrán que estar etiquetados y tendrá que configurar subinterfaces que reciban los paquetes destinados a cada VLAN.

Este ejemplo utiliza eth1, pero el procedimiento es el mismo para eth0 o eth1.

Nota: Si necesita soporte para paquetes no etiquetados, configure la VLAN que gestiona los paquetes no etiquetados como la VLAN nativa.

Nota - en nuestras imágenes recientes de Ubuntu, las interfaces ya no tienen los alias eth1 y eth0, eth1 es enp1s0f1 y eth0 es enp1s0f0.

  1. Instale y configure los requisitos previos para las VLAN.

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. Asegúrese de que eth1 y eth0 han sido eliminados de bond0.

    ip -d link show enp1s0f1
    ip -d link show enp1s0f0

    Si no se han quitado, quítalo.

    ip link set enp1s0f1 nomaster
    ip link set enp1s0f0 nomaster

  3. Añada nuevas subinterfaces en enp1s0f1 para gestionar el tráfico etiquetado, una para cada VLAN, y asígneles direcciones IP. Utilice los ID de VLAN de la VLAN de Equinix Metal como en los campos VLAN_ID. En el ejemplo se utilizan los identificadores VLAN 1000 y 1001 y las direcciones IP 192.168.1.2/29 y 192.168.100.2/29.

    ip link add link enp1s0f1 name enp1s0f1.1000 type vlan id 1000
    ip addr add 192.168.1.2/29 dev enp1s0f1.1000
    ip link add link enp1s0f1 name enp1s0f1.1001 type vlan id 1001
    ip addr add 192.168.100.2/29 dev enp1s0f1.1001

    Para que la configuración de red sea permanente y sobreviva a los reinicios del servidor, añada las nuevas subinterfaces al archivo /etc/network/interfaces.

    auto enp1s0f1.1000
    iface enp1s0f1.1000 inet static
        address 192.168.1.2
        netmask 255.255.255.248
        vlan-raw-device enp1s0f1

    auto enp1s0f1.1001
    iface enp1s0f1.1001 inet static
        address 192.168.100.2
        netmask 255.255.255.248
        vlan-raw-device enp1s0f1

  4. Sube las interfaces y comprueba que han aparecido.

    ip link set dev enp1s0f1.1000 up
    ip -d link show enp1s0f1.1000

    ip link set dev enp1s0f1.1001 up
    ip -d link show enp1s0f1.1001

Deberá realizar los mismos pasos en todos los servidores que desee conectar a las VLAN, asignando direcciones IP diferentes a cada uno.

Conversión a Capa 3​

Si se encuentra en uno de los modos de Capa 2 y desea volver a Capa 3, primero debe eliminar cualquier VLAN conectada.

Para separar una VLAN en la consola, vaya a la página Red del servidor. En la sección Capa 2, haga clic en Eliminar junto a la VLAN que desea desvincular del servidor. Confirme que desea eliminarla haciendo clic en Sí.

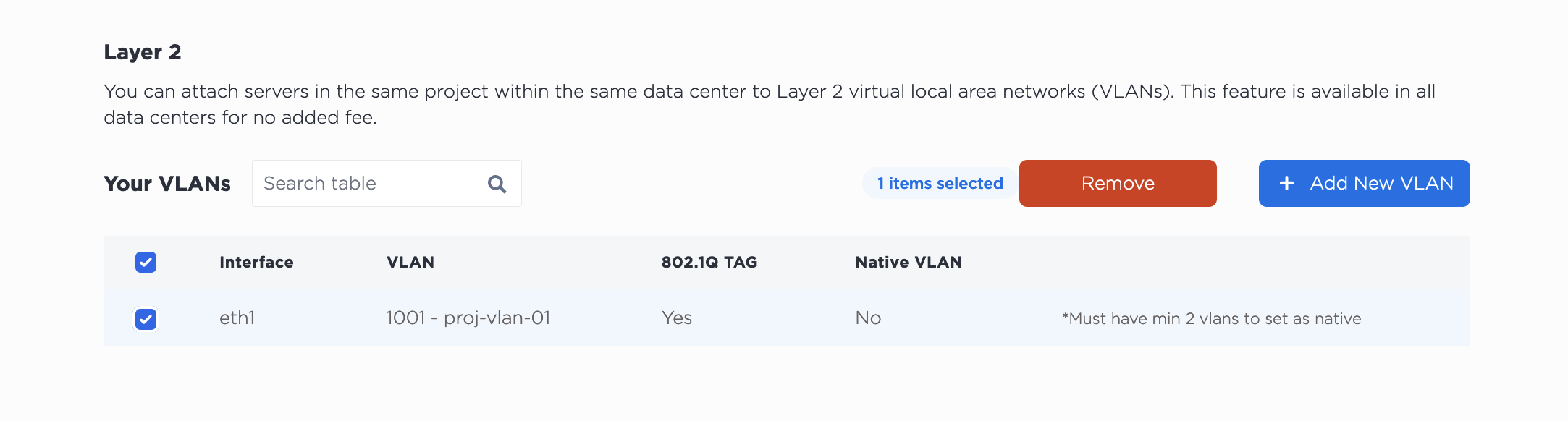

Removing a VLAN

Al separar la VLAN de este servidor NO se elimina del proyecto. La VLAN seguirá existiendo después de separarla del servidor.

A continuación, para volver a convertir a Capa 3, haga clic en Convertir a otro tipo de red, seleccione Capa 3. Haga clic en Convertir a Capa 3 para iniciar el proceso.

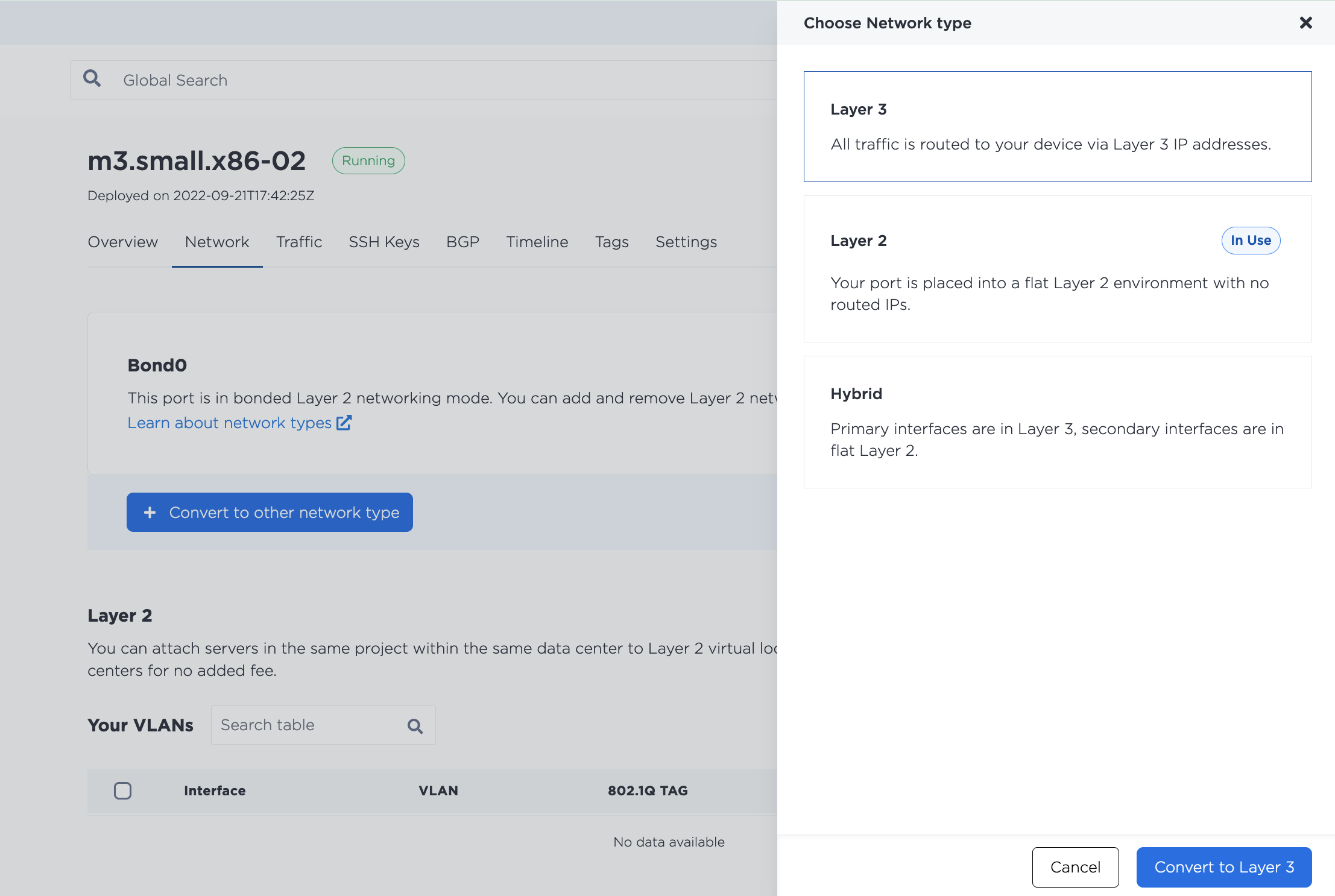

Converting from Layer 2 to Layer 3

Nota - Al estar en modo Layer Bonded se eliminaron las direcciones IP públicas del servidor. Si el servidor se convierte más tarde de nuevo a Capa 3, se asignan nuevas direcciones IP públicas y el servidor es accesible a la Internet pública.
