EBC Flex
EBC Flex proporciona una infraestructura compartida con recursos informáticos, de almacenamiento y de red que puede configurar y gestionar a través de un portal.
Flex Compute EBC
EBC Flex Compute es un entorno informático en el que varios usuarios comparten recursos de manera eficiente, lo que hace que la solución sea rentable.
EBC vCPU
En la plataforma EBC, 1 vCPU equivale al menos a 2,4 GHz. Hay tres variantes de vCPU, cada una con un valor garantizado específico. La variante estándar garantiza el 25 % de la capacidad (0,6 GHz) y el valor garantizado de los recursos de vCPU en la variante estándar es 1:4.
Los valores garantizados de vCPU disponibles se muestran en la tabla siguiente.
| vCPU Variant | vCPU Guarantee Value | Use Case |
|---|---|---|
| EBC vCPU standard guarantee (Default) | 1:4 (25%) | Generic production servers, OTA servers |
| EBC vCPU high guarantee | 1:2 (50%) | Medium-load application servers |
| EBC vCPU full guarantee | 1:1 (100%) | Terminal servers, High-load application servers, Latency-sensitive application servers |
Unidades de compra EBC
Puede adquirir EBC Flex Compute en unidades de compra (PU). Una PU es el componente común más pequeño de los recursos informáticos y consta de una (1) vCPU y cuatro (4) GB de vRAM. Puede adquirir PU en cualquiera de los tres valores de garantía de vCPU.
| Purchase Unit | Guarantee | Calculation Type | Description |
|---|---|---|---|
| 1 vCPU + 4GB vRAM | Standard, High, Full | Baseline | The number of PUs as agreed upon with the customer. |
| Overage | Additional consumption | Additional consumption above the baseline. |
Equinix proporciona 4 GB de vRAM por cada vCPU adquirida y 1 vCPU por cada 4 GB de vRAM.
La cantidad mínima de compra de EBC Flex es de 8 PU, lo que proporciona 8 vCPU y 32 GB de vRAM. El consumo adicional está limitado al 50 % del número de PU de cómputo.
Ejemplo de cálculo
En el entorno EBC, se implementa un valor de garantía por cada centro de datos virtual (VDC).
Supongamos que compra 50 unidades de procesamiento (PU) en su VDC con una garantía estándar (1:4). Esto equivale a 50 x (1 vCPU + 4 GB de vRAM). Ha implementado una máquina virtual con 5 vCPU y 32 GB de vRAM.
- Esta máquina virtual utiliza 8 PU, ya que la memoria necesaria determina el número de PU. Una máquina virtual con 5 vCPU y 20 GB de vRAM utiliza exactamente 5 PU.
- Tiene un total de 50 + 25 = 75 PU disponibles para su consumo.
- Para la liquidación se aplica una base de 50 PUs. La capacidad extra consumida hasta 75 PUs se cobra aparte como exceso.
Uso de EBC Flex
Puede elegir el número de PUs que se adapte a sus necesidades, lo que se conoce como Baseline. Si necesita más recursos durante el trabajo o por crecimiento regular, puede acceder inmediatamente a recursos adicionales. Este consumo adicional (overage) se factura automáticamente cada mes.
Su gestor de cuentas de Equinix puede asesorarle sobre la compra que mejor se adapta a sus necesidades a largo plazo.
En la variante EBC Flex, el consumo adicional se limita al 50 % del número de PU. Cuando se alcanza este límite, no se pueden activar nuevas máquinas virtuales. En ServiceNow hay disponible un módulo de autoservicio para aumentar el número de PU en su liquidación. El aumento de la capacidad informática disponible se implementa de inmediato.
Dentro de los límites del host, EBC Flex no tiene un tamaño máximo de máquina virtual para el uso de recursos informáticos. Para EBC Flex, el tamaño máximo recomendado de máquina virtual es de 8 vCPU y 64 GB de vRAM.
Almacenamiento flexible EBC
El almacenamiento es una parte fija de la plataforma EBC y está disponible en varias políticas de almacenamiento que representan diferentes niveles de rendimiento (niveles). Cada disco asignado a una máquina virtual se vincula a la política deseada en el momento de su creación, lo que determina su nivel de rendimiento.
Las políticas de almacenamiento se muestran en la tabla siguiente.
| Storage Policy | Tier | Use Case | RPO=0 Replication | IOPS/GB | Max. Performance |
|---|---|---|---|---|---|
| Ultra performance | 0 | Enterprise DB (Logs), AI, Machine Learning | No | 15 | 15000 IOPS |
| High performance | 1 | DB (Logs), RDS/SBC, VDI Low latency beneficial workloads | Yes | 9 | 8000 IOPS |
| Performance (default) | 2 | Generic VM’s, App / Web services, High performance File services / Object storage | Yes | 4 | 2000 IOPS |
| Standard | 3 | Back-up, Generic File services / Object storage | — | 1 | 500 IOPS |
Nota: Valor máximo de IOPS al 65% de lectura / 35% de escritura con un tamaño de bloque de 8 KB.
RPO=0 Replicación
Una opción para el almacenamiento EBC es que los datos de un sitio se repliquen continuamente a una segunda ubicación. Esta opción es adecuada cuando se requiere un valor RPO de 0 (cero). Cada escritura de datos se realiza inmediatamente en ambos sitios. Sólo cuando los datos se escriben correctamente en ambos sitios, tiene lugar una confirmación. En caso de que el almacenamiento del sitio A no esté disponible, se accede al almacenamiento del sitio B.
File Storage Premium sólo está disponible para los niveles de alto rendimiento y rendimiento. En combinación con EBC ST Premium, puede entregarse una infraestructura con RPO=0 y RTO de 1 hora.
La implementación de la prima de almacenamiento EBC es la variante Activo Pasivo, lo que significa que la ubicación primaria es siempre el sitio AM3, y la ubicación secundaria es ZW1. En caso de desastre, la escritura y la lectura pueden tener lugar en ZW1.
Características de EBC Flex Storage
Las siguientes características se aplican al uso de políticas de almacenamiento dentro del entorno EBC:
- El tamaño mínimo recomendado del disco virtual es de 40 GB
- El tamaño máximo del disco virtual es de 8 TB
- Los valores de rendimiento son límites por disco virtual asignado a una máquina virtual
- La capacidad de almacenamiento se asigna en múltiplos de 250 GB a una política de almacenamiento específica dentro del VDC.
- La capacidad de almacenamiento se asigna por política en un VDC y no es transferible a VDC adicionales.
- Al alcanzar el límite de capacidad (importe acordado + margen del 50%) de una política de almacenamiento, no se pueden aplicar ajustes que requieran almacenamiento adicional.
Unidades de compra (PU) de almacenamiento EBC Flex
EBC Flex Storage está disponible en unidades de compra de 1 GB, 1 TB, >100 TB o 1 PB por política de almacenamiento. En la plataforma de almacenamiento, se reserva capacidad adicional por política para cualquier consumo adicional. La reserva es del 50 % del número de unidades compradas. Cuando se solicitan más de 10 TB, la capacidad adicional se determina previa consulta.
Nota: La capacidad de almacenamiento se calcula basándose en los siguientes supuestos:
- 1 GB = 1024 MB
- 1 TB = 1000 GB
- 1PB = 1000TB
El exceso de almacenamiento se cobra en función del uso.
| Purchase Unit | Tier | Calculation Type | Unit | Description |
|---|---|---|---|---|
| EBC Storage |
| Baseline |
| Number of PUs as agreed with the customer. |
| Overage |
| Additional consumption above baseline. |
Para la variante RPO=0, el precio incluye el almacenamiento en dos ubicaciones, por lo que 1GB RPO=0 incluye el 1GB en AM3 y ZW1.
En Service Now está disponible un módulo de autoservicio para aumentar el número de unidades de compra de su liquidación. El aumento del almacenamiento disponible según la liquidación se despliega inmediatamente.
Consumo de almacenamiento de EBC Flex
Para calcular el almacenamiento compartido, se mide el consumo por política y la capacidad asignada de todos los discos virtuales vinculados según el uso por:
- Archivos swap VM
- Instantáneas
- Archivo en una biblioteca (plantillas vApp e ISO)
Si desea vincular más de 4 TB a una o varias máquinas virtuales, Equinix recomienda utilizar el servicio de almacenamiento gestionado Equinix Managed Storage Service (EMSS). A través del EMSS, el almacenamiento se puede vincular dentro de las VM del cliente sin la intervención de la plataforma EBC.
Un ejemplo es el uso de un servidor virtual de copia de seguridad. Las ventajas pueden ser que la copia de seguridad de la máquina virtual de EBC no interrumpe su propio ciclo de copia de seguridad y los datos no se duplican innecesariamente. Las instantáneas opcionales o las copias adicionales de los datos almacenados en el servicio EMSS pueden estar disponibles en un segundo sitio.
Red EBC Flex
La plataforma EBC ofrece diversas funcionalidades de red virtual que pueden configurarse en el portal EBC, junto a las que se ofrece conectividad a Internet y/o conexiones WAN en modo individual y multisede mediante el uso de Edge.
Pasarela periférica
La interfaz de red entre el Centro de Datos Virtual (VDC) y redes externas como Internet y WAN tiene varias opciones de configuración, la elección exacta depende de la funcionalidad deseada.
Existen las siguientes opciones:
- Pasarela Edge Internet compartida
- Pasarela Edge única
- Pasarela Edge ampliada
La configuración de los bordes también define las opciones de red entre múltiples VDC, por ejemplo, cortafuegos distribuidos y redes entre sitios.
Pasarela Edge Internet compartida
Cuando sólo se utilice Internet como opción de conectividad con un máximo de cinco direcciones IP por VDC, bastará con Internet Compartido Edge Gateway. El producto de Internet relacionado es ECforMS y debe adquirirse por separado.
Cuando se necesite un bloque IP de ocho o más direcciones IP, seleccione Equinix Internet Access para el producto de conexión a Internet. En la pasarela Edge Gateway Shared Internet, sólo puede configurarse ECforMS. Otras opciones como la conectividad WAN a Colocation o Nube Pública no están disponibles con esta opción Edge. Cuando en una etapa posterior se necesite conectividad WAN o bloques IP más grandes, será necesaria una renumeración IP y una migración a otro tipo de Edge.
Pasarela Edge Única
Esta opción es la más adecuada cuando un VDC tiene conectividad a través de Equinix Internet Access para Internet y/o conectividad a un segundo VDC, armario, proveedor de nube o ubicación local. La puerta de enlace Edge está disponible en dos opciones de configuración:
- Compartido - Esta opción ofrece la posibilidad de conectar varios routers a la misma conexión a Internet o WAN utilizando NAT.
- Dedicada - Una única pasarela Edge conecta las redes EBC a Internet y WAN sin necesidad de NAT.
Cuando se necesita publicidad de rutas donde las redes en el VDC están automáticamente disponibles desde la conexión WAN, la opción Dedicada es necesaria. Esto puede ser deseable, por ejemplo, si el espacio IP en la nube pública debe conectarse al mismo espacio IP en el CDV.
En todos los demás casos, es adecuada la opción Compartida.

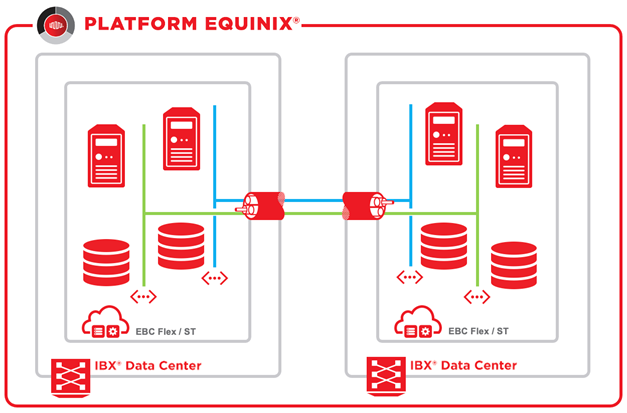

Pasarela Edge Stretched
Esta opción está disponible para compartir redes entre centros de datos en un VDC. Hay un router disponible para Internet y/o conectividad WAN. Esta opción admite el uso de anuncios de rutas para que las redes del centro de datos virtual estén disponibles desde la conectividad WAN.
Esta opción es obligatoria en dos supuestos:
- EBC ST Premium cuando los hosts se encuentran en dos centros de datos en una configuración de clúster ampliado.

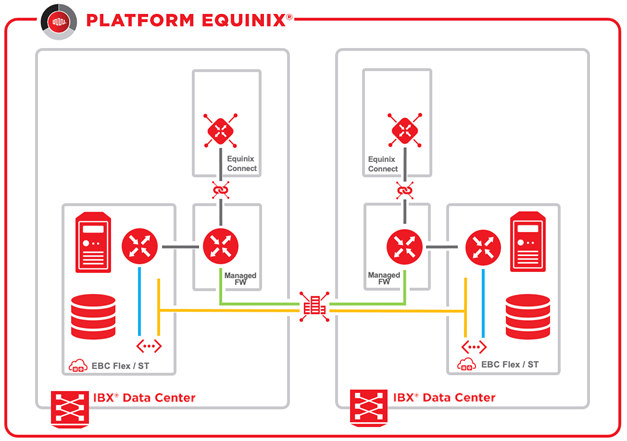

- En un escenario de recuperación de desastres con dos VDC y EBC Availability.
Pasarela Edge adicional
Esta opción permite añadir un Edge Gateway a una instancia única de Edge Gateway existente (aplicable a instancias de Edge Gateway de tipo compartido). En este escenario, se pueden conectar varios routers a la misma conexión de Internet o WAN. Por ejemplo, cuando se utilizan varios VDC para producción, pruebas y desarrollo.
Redes internas y grupos VDC
Como parte del servicio EBC, se incluyen en el servicio 250 redes L2 internas por VDC. Puede crear estas redes a través de la funcionalidad de autoservicio.

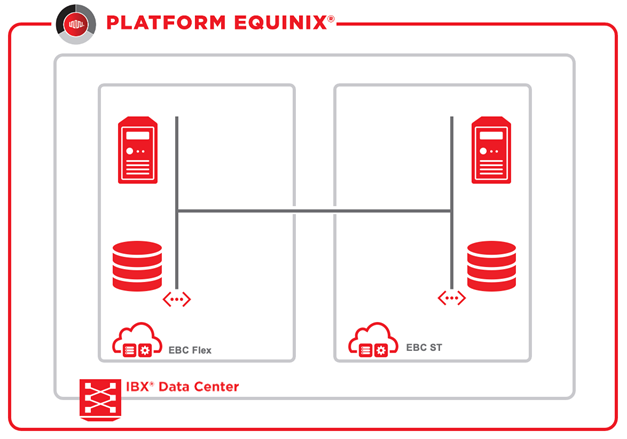

Si se utilizan varios VDC y las redes internas deben estar disponibles en todos los VDC, se necesita un VDC-Group. Las redes internas dentro del mismo centro de datos Equinix pueden crearse mediante autoservicio. Las redes internas también pueden aislarse, por ejemplo, para una red backend.
Si se necesitan VDC en varios centros de datos, se puede solicitar un grupo de VDC con una solicitud de servicio. Las redes entre centros pueden crearse en autoservicio. Después las redes se cobran por red.
Unidades de compra de la red EBC Flex
El consumo de servicios de red dentro de EBC se tarifica del siguiente modo:
| Purchase Unit | Type | Ordering and Billing |
|---|---|---|
| NSX License |
| The NSX license is charged per GB vRAM of the VMs where an NSX function is used. It is a Pay per Use item and charged based of the usage in the past month. |
| EBC Edge Gateway Shared Internet | The Internet Edge Gateway is charged per instance and ordered in advance. | |
| EBC Edge Gateway |
| The Edge Gateway is charged per edge. Edges are ordered in advance and cannot be ordered via the self-service option. |
| EBC Additional Edge Gateway | Additional Edge Gateways are charged per edge, they can be created via a service request. | |
| EBC inter-site networking | NSX Multisite network is charged as a pay per use item per network the networks can be created in the portal |
La unidad de compra de licencias NSX por tipo se aplica a los niveles de funciones de red virtual Advanced, Enterprise y Enterprise Plus. A continuación encontrará la tabla con las funciones NSX por Edge Gateway.
Cuando se utiliza una instancia de enrutamiento dedicada en la variante única o ampliada, todas las máquinas virtuales con redes conectadas a la puerta de enlace Edge Gateway deberán pagar la licencia avanzada de NSX.
Dentro del VDC puede configurar VMs y servicios de red a su discreción.
| Edge Gateway Type | Selv-service Feature Description | NSX Feature Level |
|---|---|---|

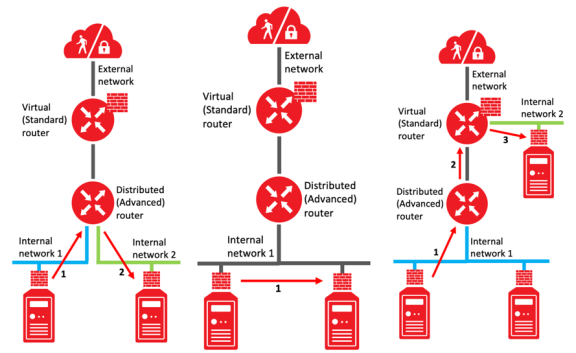

| None | Advanced Firewall (Policy-based security zones through micro-segmentation) | Advanced |
| Virtual L2 networks | None | |
| Edge Gateway Shared Internet | Standard firewall | None |
| Advanced Firewall (Policy-based security zones through micro-segmentation) | Advanced | |
| Routing, IPv4 | None | |
| NAT | None | |
| DHCP | None | |
| VPN (layer 2) | Advanced | |
| VPN IPSec layer 3 Site to site “tunnel” based | None | |
| Edge Gateway Single/Stretched | Standard firewall | None |
| Advanced Firewall (Policy-based security zones through micro-segmentation) | Advanced | |
| Routing, IPv4 static and dynamic(BGP) | None | |
| Routing, IPv6 static | None | |
| Routing, IPv6, dynamic(BGP) | Enterprise | |
| NAT | None | |
| DHCP | None | |
| VPN (layer 2) | Advanced | |
| VPN IPSec layer 3 Site to site “tunnel” based | None | |
| Route Advertisement (VRF) | Advanced | |
| Multi-site network | Enterprise |
Routers propios
Si su organización prefiere utilizar sus propias soluciones de router o cortafuegos, puede considerar utilizar el nivel de características Básico. Las funciones de autoservicio NFV que requieren los routers virtuales no están disponibles para este nivel, lo que evita cargos. Dado que los routers externos introducen complejidad a la solución, se requiere una tarifa por el soporte.
| Purchase Unit | Type | Ordering and Billing |
|---|---|---|
| External Router Support | each | Preordered, monthly fixed fee. |
Redes exteriores
Las redes externas son una parte opcional del servicio EBC hasta un máximo de 25 por VDC. La red externa EBC se utiliza para ampliar redes L2 (VLAN) fuera de un VDC en centros de datos únicos o múltiples.
Algunos ejemplos son las conexiones a un armario o soporte, y a:
- Equinix Managed Storage - Archivo
- Plataforma de aplicaciones Equinix (plataforma de contenedores Kubernetes)

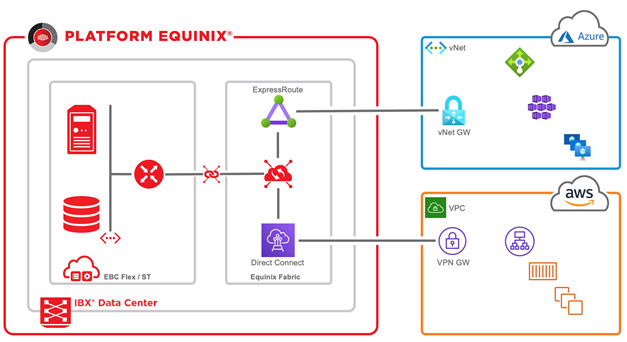

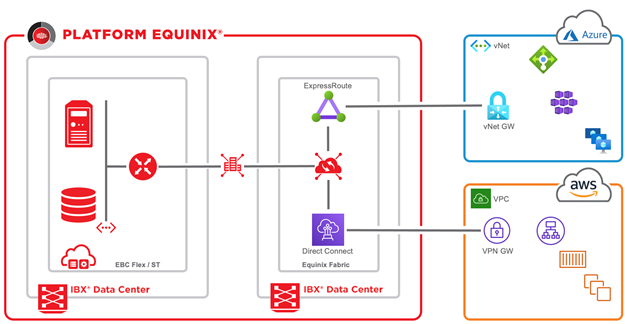

- Equinix Fabric

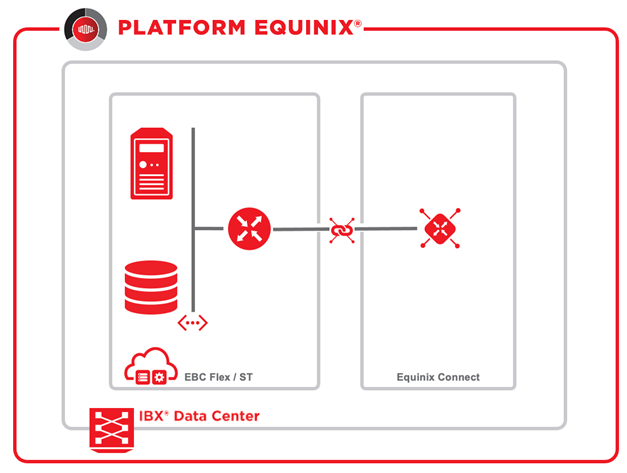

- Equinix Connect
Las VLAN conectadas a través de redes externas están disponibles dentro de EBC, y pueden ser traducidas por Equinix para evitar solapamientos entre otros inquilinos de EBC.
Nota: A diferencia de las redes internas, las redes externas no pueden crearse a través del autoservicio y deben solicitarse mediante una petición de servicio. Las redes externas multisitio sólo están disponibles bajo petición especial. La capacidad máxima de ancho de banda por red externa es de hasta 5 Gbps.
| Purchase Unit | Type | Ordering and Billing |
|---|---|---|
| External Network | each | Preordered, monthly fixed fee. |

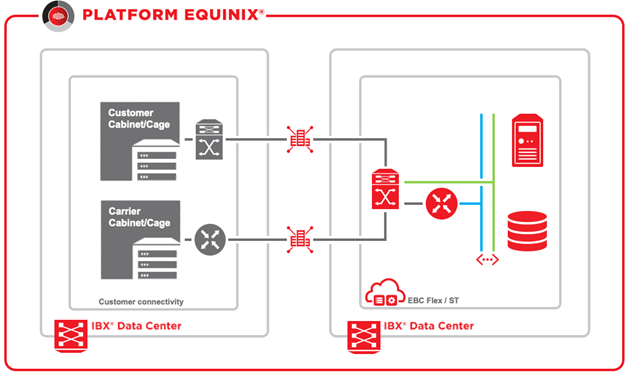

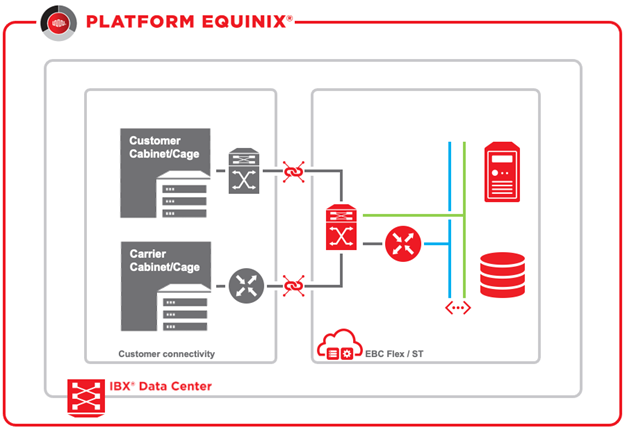

Puerto de infraestructuras
Para conectarse a un armario, operador, Equinix Fabric o, en algunos casos, a un VDC en un centro de datos remoto, se necesita un puerto de infraestructura. Este solo se ofrece en configuración redundante, consta de puertos de conmutación configurados de forma redundante e incluye la conexión cruzada. Ambos puertos deben tener el mismo ancho de banda, a elegir entre 1 Gbps y 10 Gbps. En combinación con otros servicios de Equinix, Infrastructure Port es la base de las soluciones Hybrid-Cloud.
EBC Flex Network (deprecated service description)
La plataforma EBC ofrece diversas funcionalidades de red virtual que puede configurar mediante autoservicio en cinco niveles de características de virtualización de funciones de red (NFV).
La tabla siguiente ofrece una visión general de estas características individuales.
| NFV Feature Level VDC | Self-Service Feature Description | Equinix Virtual Routers Required | Costs Per VM1 |
|---|---|---|---|
| Basic (Minimal NFV self-service) |
| N | N |
| Standard (Recommended) |
| Y2 | N |
| Advanced |
| N | |
| --- | Y | ||
| Enterprise |
| N/A | Y |
| Enterprise Plus |
| Y | Y |
| NFV Feature Level vAPP | Self-Service Feature Description | Equinix Virtual Routers Required | Costs Per VM |
|---|---|---|---|
| vApp (serving intervApp network traffic) |
| Y3 | N |
Nota:
- Para las máquinas virtuales que utilizan funciones NFV, se aplica un recargo, calculado en función del número de GB de vRAM de dichas máquinas virtuales.
- En la configuración mínima, se crean 2 routers virtuales de tamaño "Grande" por VDC.
- Para cada red Inter vApp, se crea 1 router virtual de tamaño "Compact".
Los routers virtuales suministrados por Equinix contienen funcionalidades NFV para todas las máquinas virtuales dentro del VDC.
Deprecated - Enrutadores virtuales
Para habilitar el conjunto completo de funcionalidades NFV en su VDC, Equinix entrega su VDC en el nivel de características NFV "Estándar" por defecto. Esto requiere los routers virtuales suministrados por Equinix en al menos el tamaño "Large".
Los routers virtuales están disponibles en cuatro niveles de rendimiento y ofrecen funcionalidades de autoservicio NFV para su VDC. Estos routers virtuales gestionan flujos de tráfico internos y externos para su entorno EBC. Con estas funcionalidades NFV, la política de seguridad deseada para la organización puede implementarse a nivel de red.
Los routers virtuales pueden ampliarse y reducirse. Las funcionalidades que ofrecen los distintos routers virtuales de Equinix son las siguientes:
- Compact - Rendimiento básico, creado automáticamente para cortafuegos y enrutamiento Inter vApp.
- Grande - Rendimiento estándar para cortafuegos, enrutamiento, VPN y equilibrio de carga
- Extra Large - Equilibrio de carga de rendimiento medio y cortafuegos, enrutamiento y VPN de alto rendimiento
- Quad Large - Equilibrio de carga de alto rendimiento
Deprecated - Unidades de compra de red EBC Flex
EBC Flex Network consta de dos unidades de compra: licencias NSX por tipo en GB vRAM y el enrutador virtual por tipo.
La unidad de compra de licencias NSX por tipo y por GB de vRAM se aplica a los niveles de funciones de red virtual Advanced, Enterprise y Enterprise Plus. Las licencias se calculan en función de la cantidad de GB VRAM de las máquinas virtuales que utilizan las funciones de red virtual.

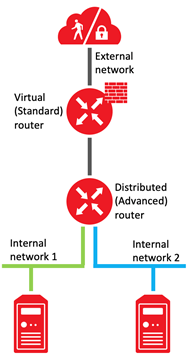

Un Router Virtual también se utiliza para los niveles de prestaciones Advanced y Enterprise Plus. La unidad de compra de un router virtual es el número de routers virtuales desplegados por tipo.
Ejemplo de cálculo de EBC Flex Network
Ha optado por el nivel de funciones Avanzado en el VDC. Usted utiliza las funciones de Red Virtual para 4 VMs. Estas 4 VMs tienen 20 GB de vRAM en uso. El Router Virtual es del tipo Large.
En este caso, se cobran 20 GB de vRAM por las licencias NSX Advanced, además del router virtual Large.
Deprecated - Consumo de servicios de red
El consumo de servicios de red dentro de EBC se tarifica del siguiente modo:
| Purchase Unit | Type | Billing |
|---|---|---|
| NSX License |
| The NSX license is charged per GB vRAM of the VMs where an NSX function is used |
| NSX Virtual Router |
| The Virtual Router is charged per router, Routers are ordered in advance and cannot be ordered via the self-service option. |
Dentro del VDC puede configurar VMs y servicios de red a su discreción.
Deprecated - Enrutadores propios
Si su organización prefiere utilizar sus propias soluciones de router o cortafuegos, puede considerar utilizar el nivel de características Básico. Las funciones de autoservicio NFV que requieren los routers virtuales no están disponibles para este nivel, lo que evita cargos.
Obsoleto - Redes internas
Como parte del servicio EBC, se incluyen en el servicio 100 redes L2 internas por VDC. Puede crear estas redes a través de la funcionalidad de autoservicio. A continuación, puede compartir las redes internas entre todos los VDC de su propiedad dentro del mismo centro de datos Equinix a través del autoservicio.
Para redes internas entre centros de datos separados geográficamente, pueden utilizarse redes L2 estiradas.
Obsoleto - Redes externas
Las redes externas son una parte opcional del servicio EBC hasta un máximo de 25 por VDC. La red externa EBC se utiliza con este fin para ampliar las redes L2 (VLAN) fuera de un VDC.
Algunos ejemplos son las conexiones a un armario o soporte, y a:
- Almacenamiento gestionado Equinix (archivo, bloque, objeto)
- Plataforma de aplicaciones Equinix (plataforma de contenedores Kubernetes)
- Equinix Fabric
- Equinix Connect
- Entorno EBC en un centro de datos remoto
Las VLAN conectadas a través de redes externas están disponibles dentro de EBC, y pueden ser traducidas por Equinix para evitar solapamientos entre otros inquilinos de EBC.
Nota: A diferencia de las redes internas, las redes externas no pueden crearse a través del autoservicio, y deben solicitarse mediante una solicitud de servicio .
Obsoleto - Puerto de infraestructura
Para conectarse a un armario, portador, Equinix Fabric o, en algunos casos, a un VDC en un centro de datos remoto, se necesita un puerto de infraestructura **** . Éste sólo se ofrece en configuración redundante, consta de puertos de conmutador configurados de forma redundante e incluye el Cross-Connect. Ambos puertos deben tener el mismo ancho de banda, a elegir entre 1Gb y 10Gb. En combinación con otros servicios de Equinix, Infrastructure Port es la base de las soluciones Hybrid-Cloud.
Deprecated - Enrutadores virtuales NFV
Para habilitar el conjunto completo de funciones de virtualización de funciones de red (NFV), Equinix suele desplegar el VDC en el nivel de funciones Standard NFV. El conjunto de características Estándar requiere el enrutador virtual EBC en al menos el tamaño, Grande, que es suficiente en la mayoría de los casos.
Los routers virtuales EBC (o, routers virtuales) están disponibles en 3 niveles de rendimiento. En función de las necesidades de prestaciones y rendimiento, el router virtual puede ampliarse de tamaño Large a Quad-Large o X-Large. El nivel de prestaciones NFV de Standard proporciona funciones de autoservicio para su VDC, mediante la gestión de los flujos de tráfico internos y externos. Utilizando las características NFV, se puede implementar la política de seguridad deseada para su organización a nivel de red.
Los routers virtuales admiten funciones de enrutamiento, equilibrio de carga y VPN en servicios de cortafuegos. Un único router virtual admite el enrutamiento de hasta 100 redes internas mediante la aplicación de los métodos de enrutamiento estándar y avanzado. Combinado con redes externas (para conexiones con operadores o Equinix Fabric), un router virtual es capaz de realizar la mayoría de las configuraciones de red.
Enrutamiento estándar
Con el enrutamiento estándar, se pueden conectar hasta 8 redes (internas y/o externas) a un único enrutador virtual. El enrutamiento se realiza dentro del propio enrutador virtual. Las redes externas sólo se pueden conectar a través del método de enrutamiento estándar.
Enrutamiento avanzado
Con el enrutamiento avanzado, se pueden conectar hasta 100 redes internas a una única interfaz de red de un enrutador virtual y se denomina Enrutamiento lógico distribuido (DLR). Al tratarse de un enrutador lógico, los cambios en la tabla de enrutamiento (por ejemplo, añadir/eliminar una red interna) son configurados automáticamente por la plataforma.
El tráfico hacia y desde redes internas enrutadas avanzadas permanece dentro de la capa del hipervisor y no pasa por el enrutador virtual, lo que afecta a los cortafuegos. El tráfico de red entre redes enrutadas estándar siempre pasa por el enrutador virtual.
Las ventajas de las redes enrutadas avanzadas (distribuidas) son, en primer lugar, la mejora de la escalabilidad de las redes internas enrutadas. En segundo lugar, las redes enrutadas avanzadas tienen un efecto positivo sobre el ancho de banda y la latencia. El enrutamiento avanzado está disponible en el nivel de características NFV Standard, y se pueden conectar hasta 8 redes internas y externas al mismo enrutador virtual utilizando el método de enrutamiento estándar.
Cortafuegos
La plataforma EBC es compatible con los servicios de cortafuegos con seguimiento de estado de capa 4 (L4) en las variantes Standard y Advanced.
Cortafuegos estándar
Los cortafuegos estándar se soportan de la forma típica por dirección IP, segmento IP, puerto y servicio, en las redes conectadas al router virtual. Este tipo de cortafuegos requiere la presencia del router virtual.
Los cortafuegos estándar son compatibles con las redes enrutadas estándar. Para cortafuegos de máquinas virtuales conectadas a redes enrutadas avanzadas, se requieren cortafuegos avanzados.
Cortafuegos avanzado
La compatibilidad con cortafuegos avanzados en y entre redes enrutadas estándar y avanzadas es una característica de seguridad importante de la plataforma EBC. Esto permite el uso de la microsegmentación y contribuye al principio de Zero Trust Networking.
Los cortafuegos avanzados están disponibles a partir del nivel de prestaciones NFV Advanced. Este tipo de servicio de cortafuegos también se denomina Distributed Firewalling (DFW). La microsegmentación permite aplicar reglas de cortafuegos basadas en grupos dinámicos. Por ejemplo, reglas de cortafuegos basadas en nombres de máquinas virtuales, etiquetas y nombres de redes internas. Incluso es aplicable al tráfico de red de cortafuegos dentro de una única red de capa 2 (L2).
Los cortafuegos avanzados son compatibles con redes enrutadas estándar y avanzadas, redes internas y externas, y son independientes de la presencia de un enrutador virtual. Esto se debe a que los cortafuegos se producen en la tarjeta de red virtual (vNIC) de una máquina virtual, y no en una interfaz de router.
Casos prácticos de conectividad
Estos casos de uso ofrecen una visión general de las opciones de conectividad de EBC, permitiendo a la plataforma EBC conectarse a:
- Colo / Carrier – Connects to Colo (cabinet) or Carrier in the same or remote data center
- Equinix Fabric – Allows any business to connect its own distributed infrastructure to any other company's infrastructure on Platform Equinix across a globally connected network
- Equinix Connect – Provides direct internet access
- EBC Single-Site – Connects within a single EBC site
- EBC Dual-Site – Interconnects between 2 EBC sites
Conectividad Colo/Carrier
Para que el entorno EBC pueda conectarse a un Colo (armario) o Carrier, es necesario disponer de Red externa EBC y Puerto de infraestructura. De este modo, se pueden enrutar hasta 25 redes externas (L2) por VDC dentro del centro de datos local, a un centro de datos remoto (Equinix) o a una plataforma local.
En muchas situaciones, se necesita funcionalidad de enrutamiento (capa 3). En estos casos, Equinix puede proporcionarla:
- Enrutador virtual EBC
- Cortafuegos gestionado
- Router gestionado
Para evitar el solapamiento de números VLAN entre clientes, el número VLAN de cada red externa ofrecida se traduce a un número VLAN emitido por Equinix. El número VLAN traducido se utiliza dentro de EBC y sus servicios relacionados.
La siguiente tabla muestra qué servicios de Equinix son necesarios para los casos de uso.
| External Network Options | EBC to Cabinet / Carrier in Same EQX DC |
|---|---|
| Type of connectivity | Dedicated connectivity |
| Included Equinix services | 2x Cross-Connect |
| Additional required Equinix services | ≥ 1x EBC External network 1x Infrastructure Port - redundant |
| Bandwidth | 1 / 10 Gb |
| Remarks | Customer VLANs are likely to be translated |
| External Network Options | EBC to Cabinet / Carrier in Remote EQX DC |
|---|---|
| Type of connectivity | Dedicated connectivity |
| Included Equinix services | 4x Cross-Connect |
| Additional required Equinix services | ≥ 1x EBC External network 1x Dual-diverse Metro Connect1x Infrastructure Port – redundant |
| Bandwidth | 1 / 10 Gb |
| Remarks | Customer VLANs are likely to be translated |
Conectividad Equinix Fabric
Para conectar el entorno EBC a Equinix Fabric, se necesita una combinación de servicios. Estos incluyen puertos Equinix Fabric, redes externas EBC y puertos de infraestructura. La mayoría de los proveedores conectados a Equinix Fabric requieren una conexión basada en enrutamiento (capa 3). Para soportar conexiones Fabric al entorno EBC, en general se requieren routers basados en BGP. Equinix puede proporcionar este tipo de enrutador a través de:
- Enrutador virtual EBC
- Cortafuegos gestionado
- Router gestionado
Los puertos Fabric pueden ser locales o estar en un centro de datos Equinix diferente (metro) dependiendo de en qué centro de datos Equinix esté desplegado el EBC. Si el EBC está desplegado en AM3, es local. En ZW1 y EN1, las conexiones son del tipo metro, ya que los equipos Fabric se encuentran en el área metropolitana de Ámsterdam.
Las conexiones Fabric se ofrecen de forma redundante. Por lo tanto, se requieren 2 puertos Fabric (primario y secundario) y 2 conexiones virtuales (una por puerto). Las propias conexiones Fabric pueden ser de tipo local o remoto, dependiendo de dónde se encuentre el proveedor de servicios en la región de Ámsterdam. Consulte Equinix Fabric para obtener más información.
La siguiente tabla muestra qué servicios de Equinix son necesarios para estos casos de uso.
| External Network Options | EBC (AM3) to Fabric in Same EQX DC |
|---|---|
| Type of connectivity | Dedicated connectivity |
| Included Equinix services | 2x Cross-Connect |
| Additional required Equinix services | 2x Fabric port≥ 2x EBC External network 1x Infrastructure Port – redundant≥ 2x Fabric Connection (local or remote) |
| Bandwidth | 1 / 10 Gb |
| Remarks | 2 Fabric connections per provider are needed. For each connection one EBC External network is required |
| External Network Options | EBC (ZW1 / EN1) to Fabric in Remote EQX DC |
|---|---|
| Type of connectivity | Dedicated connectivity |
| Included Equinix services | 4x Cross-Connect2x Path-protected Metro-Connect |
| Additional required Equinix services | 2x Fabric metro port≥ 2x EBC External network 1x Infrastructure Port – redundant≥ 2x Fabric Connection (local or remote) |
| Bandwidth | 1 / 10 Gb |
| Remarks | 2 Fabric connections per provider are needed. For each connection one EBC External network is required |

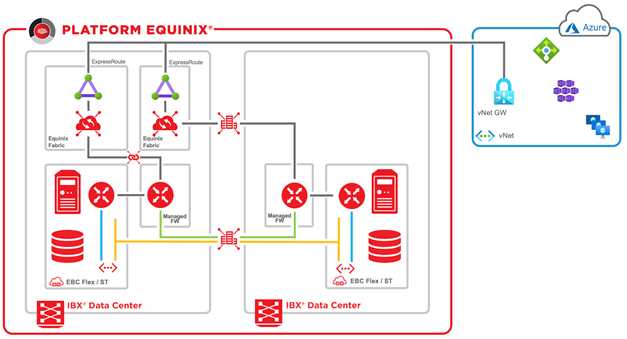

| External Network Options | Dual EBC (AM3 + ZW1 / EN1) to Fabric |
|---|---|
| Type of connectivity | Dedicated verbinding |
| Included Equinix services | 8x Cross-Connect2x Path-protected Metro-Connect |
| Additional required Equinix services | 2x Fabric port2x Fabric metro port1x Dual-diverse Metro-Connect≥ 8x EBC External network 2x Infrastructure Port – redundant≥ 2x Fabric Connection (local or remote) |
| Bandwidth | 1 / 10 Gb |
| Remarks | 2 Fabric connections per provider are needed. For each connection one EBC External network is required. Connections in both DC’s are local redundant. |
Equinix Internet Access Conectividad
Para conectar directamente el entorno EBC a Internet, puede ser necesaria una conexión dedicada en forma de Equinix Connect (EC). Se recomienda una EC dedicada cuando los requisitos incluyan:
- Un enlace dedicado con un ancho de banda de 1 Gb o superior
- Anti-DDoS
- Bloques IP proporcionados por el cliente (admite ASN propio, no es obligatorio)
- Equinix suministró bloques IP de /29, /28 o /27
La conexión CE se conecta al entorno EBC aplicando Red externa EBC y Puerto de infraestructura. Esto requiere routers basados en BGP. Equinix puede proporcionar esto a través de:
- Enrutador virtual EBC
- Cortafuegos gestionado
- Router gestionado
Los siguientes servicios de Equinix son necesarios para estos casos de uso.
| External Network Options | EBC to EC in Same EQX DCc |
|---|---|
| Type of connectivity | Dedicated verbinding |
| Included Equinix services | 2x Cross-Connect |
| Additional required Equinix services | 1x Equinix Connect port (multi-homed)≥ 2x EBC External network1x Infrastructure Port – redundant |
| Bandwidth | 1 / 10 Gb |
| Remarks | — |
| External Network Options | Dual-Site EBC (AM3 + ZW1 / EN1) to EC |
|---|---|
| Type of connectivity | Dedicated verbinding |
| Included Equinix services | 8x Cross-Connect |
| Additional required Equinix services | 1x Dual-diverse Metro-Connect2x Equinix Connect port (multi-homed)≥ 8x EBC External network2x Infrastructure Port - redundant |
| Bandwidth | 1 / 10 Gb |
| Remarks | Both multi-homed connections are local redundant |
EBC Single-Site
Cuando se requiere comunicación dentro de una única ubicación de EBC, se puede utilizar EBC Red externa. De este modo, es posible la comunicación de capa 2 (L2) entre EBC Flex, EBC ST, el almacenamiento gestionado compartido (archivo, bloque, objeto) y la plataforma de aplicaciones (plataforma de contenedores Kubernetes).
| External Network Options | EBC Single – Site |
|---|---|
| Type of connectivity | — |
| Included Equinix services | — |
| Additional required Equinix services | 2x EBC External network |
| Bandwidth | Upto 10 Gb |
| Remarks | Up-to a max. of 25 |
EBC Dual-Site
Cuando los servicios EBC se consumen en 2 ubicaciones, Capa 2 Estirada Compartida y Capa 2 Estirada Dedicada están disponibles para realizar la conectividad L-2. Ambos son aplicables para EBC y los productos Equinix Managed Solutions como Managed Storage (archivo, bloque, objeto) y Application Platform (plataforma de contenedores Kubernetes).
La elección entre uno y otro viene determinada por la cantidad de ancho de banda y el número de redes externas necesarias.
| External Network Options | Stretched Layer-2 Shared | Stretched Layer-2 Dedicated |
|---|---|---|
| Type of connectivity | Shared connectivity | Dedicated connectivity |
| Included Equinix services | 2x EBC External network | 4x Cross-Connect2x EBC External network |
| Required Equinix services | ≥ 1 Stretched Layer-2 Shared | 1x Dual-Diverse Metro-Connect2x Infrastructure Port (primary)2x Infrastructure Port (secondary) |
| Bandwidth | To 100 Mb / 1 Gb | To 1 Gb / 10 Gb |
| Max. # Stretched Layer-2 connections per VDC | 25 | 25 |
Capa 2 extendida compartida
Esta es la mejor opción cuando se necesitan menos de 10 Redes Externas entre 2 ubicaciones EBC, y un ancho de banda máximo de 1 Gb es suficiente.
Capa 2 extendida dedicada
Esta opción es la mejor opción si se necesitan más de 10 Redes Externas, y/o 1 Gb o más de ancho de banda.
Otras Equinix Managed Solutions que proporcionamos dentro de EBC son -.
Medición
Equinix Managed Solutions se factura de las siguientes maneras:
- Base - La cantidad contratada del servicio (ejemplo: unidad de compra vCPU, vRAM)
- Exceso: cantidad de GB consumidos por encima del valor de referencia (ejemplo: el almacenamiento de referencia contratado es de 500 GB, se utilizan 600 GB y el exceso consumido es de 100 GB).
- Pago por uso - Totalmente variable (ejemplo: cantidad utilizada de GB para copias de seguridad)
Para medir la cantidad de consumo del componente variable, Equinix utiliza herramientas de medición vinculadas al entorno de gestión de servicios. Sólo se exportan al sistema de facturación de Equinix los datos necesarios para determinar la cantidad de servicio consumida. Es obligatorio instalar las herramientas VMware en cada máquina virtual de la plataforma EBC.
Informes
Dentro del servicio, puede utilizar las opciones de generación de informes del portal vCD para obtener una visión de su propio consumo de VDC vCPU, GB vRAM y almacenamiento.
Licencias
Para cuestiones relacionadas con las licencias, consulte la descripción del servicio Licensing.
Delimitación del servicio
- No es posible mover discos virtuales entre máquinas virtuales a través del portal web y la API de EBC. Para ello, debe crear un ticket a través del servicio de asistencia de Equinix.
- Compartir un disco virtual entre varias máquinas virtuales no es compatible con EBC. Por lo tanto, la aplicación de Microsoft Windows Server Failover Clustering (WSFC) con discos compartidos a EBC no es compatible.
- No se admite la aplicación de la virtualización de E/S de raíz única (SR-IOV) ni el acceso a NIC físicas desde la máquina virtual.
Relaciones y dependencias
Copia de seguridad y restauración de EBC
Además de EBC Flex, es necesario adquirir el servicio EBC Back-up & Restore. Ofrecemos un servicio gestionado de copias de seguridad para EBC. Como parte de las copias de seguridad gestionadas, proporcionamos copias de seguridad y recuperación únicamente de los datos relacionados con las máquinas virtuales. La facturación del servicio se basa en el número de máquinas virtuales incluidas en la copia de seguridad y en la cantidad de almacenamiento utilizado.
Conexión EBC
Se trata de un servicio opcional que hace posible la conectividad de red externa a través de su entorno EBC. Es necesario si desea conectarse a su armario desde otro centro de datos Equinix, ubicación local, proveedor de WAN o una combinación de estos.
El servicio EBC Connect se adquiere sobre la base de una conexión redundante con un ancho de banda de 1 Gbps o 10 Gbps. El servicio debe adquirirse en combinación con otros servicios de red de Equinix para realizar una solución híbrida.
Migración EBC
EBC Migration proporciona una infraestructura de migración que le permite migrar mediante autoservicio máquinas virtuales de su propio entorno VMware a EBC. Tras la solicitud, se crea un entorno de migración dentro de EBC, que está vinculado a su entorno EBC específico. Además, se puede elegir entre una conexión a Internet o una conexión de conexión directa.
Debe disponer de una instancia de Veeam Back-up & Replication en su ubicación. Si aún no utiliza este software, se le puede instalar una edición estándar. Tras la entrega del entorno, puede especificar Equinix como su proveedor de servicios en el entorno, tras lo cual se pueden crear los trabajos de migración. Una vez creado un trabajo, puede iniciarse periódicamente.
Al inicio de un trabajo, la replicación de datos tiene lugar directamente en su entorno EBC. La replicación de las máquinas virtuales se basa en instantáneas VMware. Una vez completadas todas las migraciones, puede ordenar la eliminación del entorno.
La migración se liquida con un precio por entorno y un precio por máquina virtual.
Equinix Connect
Un servicio opcional ofrecido por el entorno EBC es una conexión a Internet proporcionada por nosotros. El producto Equinix Connect se utiliza en combinación con EBC Connect. Esta combinación de servicios hace posible una conexión a Internet en uno o varios sitios. En función de sus necesidades, se diseña una solución adecuada en colaboración con un arquitecto de Equinix.
Las opciones de pedido del servicio Equinix Connect incluyen:
- Anti-DDoS
- Ancho de banda (incluido commit)
- Direcciones IP públicas proporcionadas por Equinix
- Aplicar bloques IP propios en una conexión Equinix Connect
Para utilizar la conexión a Internet dentro de su plataforma EBC Core, se necesita un equipo que pueda proporcionar funcionalidades de enrutamiento basadas en BGP. Podemos proporcionar esto a través de -EBC Virtual Router, Managed Firewall y Managed Router.
Si dispone de equipos con funcionalidades de enrutamiento basadas en BGP, puede utilizarlos en la mayoría de los casos.
Conexión con el cliente
Con Customer Connect puede establecer conectividad de red entre su ubicación y el centro de datos Equinix.
Cross-Connect
Con Cross Connects puede conectarse a otra ubicación desde el mismo centro de datos.
Metro Connect
Con Metro Connect puede conectarse a otra ubicación de EBC o a otro centro de datos de Equinix.
Equinix Fabric
Con Equinix Fabric puede conectarse a proveedores de servicios en la nube y otros terceros presentes en la plataforma Equinix. Para establecer la conexión dentro de su plataforma EBC Core, se necesitan equipos que puedan proporcionar funcionalidades de enrutamiento basadas en BGP. Equinix puede proporcionar esto a través de EBC Virtual Router, Managed Firewall y Managed Router. Si ya dispone de equipos con funcionalidades de enrutamiento basadas en BGP, en la mayoría de los casos se pueden utilizar los mismos equipos.
EBC Internet para Managed Solutions
EBC Internet es una parte opcional del servicio EBC, con un máximo de cinco direcciones IP públicas y un ancho de banda de Internet de 100 Mbps. Si el VDC está configurado en el nivel de características NFV Estándar, los routers virtuales suministrados por Equinix gestionan el tráfico de Internet, de modo que su VDC está listo para su uso tras la entrega.
Se asigna una dirección IP pública cuando se entrega el VDC. Si necesita direcciones IP públicas adicionales, puede ponerse en contacto con el servicio de asistencia de Equinix. Las direcciones adicionales no son consecutivas. Si tiene preguntas sobre el uso de ancho de banda adicional, servicios adicionales relacionados con Internet como Anti-DDoS o funcionalidad IDS / IPS o el uso de más de cinco números IP públicos, póngase en contacto con el gestor de cuentas de Equinix.
Las VLAN se aplican para que la conectividad externa esté disponible dentro del VDC. Las ponemos a su disposición como redes externas en su VDC.
