Tipos de puertos

Cuando solicite su puerto Fabric, elija entre una línea privada virtual Ethernet (EVPL) basada en VLAN que utilice encapsulación 802.1Q o 802.1ad o una línea privada Ethernet (EPL) sin etiquetado basada en puerto.

• EVPL ports can create multiple VCs from a Fabric port, segmenting traffic based on the VLAN assigned to the VC. You can order Fabric ports with either encapsulation option (Dot1q or QinQ) to obtain point-to-multipoint capabilities over Equinix Fabric.

• EPL ports can only create one VC between the two ports to pass traffic, including any VLANs, transparently without traffic segmentation.

nota

Unidades máximas de transmisión (MTU) - Los puertos de Equinix Fabric están configurados con un tamaño MTU predeterminado de 9100 bytes.

Puertos de línea privada virtual Ethernet (EVPL)

Equinix Fabric logra múltiples interconexiones en el mismo puerto físico utilizando encapsulación 802.1Q (Dot1q) o 802.1ad (Q-in-Q) basada en VLAN.

• IEEE 802.1Q: también conocido como Dot1q, es el protocolo de troncalización de red estándar del sector que admite varias VLAN en la misma interfaz física y define cómo se utiliza el etiquetado VLAN en las tramas Ethernet para crear redes separadas lógicamente. Los clientes deben asignar un único ID de VLAN a cada VC para lograr la separación del tráfico. Aunque es poco probable, los clientes de Fabric pueden crear técnicamente hasta 4094 VC desde un puerto Dot1q, utilizando todas las VLAN disponibles.

• IEEE 802.1ad - También conocido como Q-in-Q, VLAN Stacking y doble etiquetado, este protocolo se basa en 802.1Q pero utiliza dos etiquetas 802.1Q en lugar de una. Hay una etiqueta exterior o etiqueta s (a veces denominada etiqueta de servicio o etiqueta de proveedor de servicios), y una etiqueta interior o etiqueta c (también denominada etiqueta de cliente, 802.1ad), Q-in-Q es utilizada a menudo por los proveedores de servicios para ampliar hasta 4094 VLANs de cliente utilizando sólo una etiqueta de proveedor de servicios.

El tráfico se conmutará a la conexión virtual (VC) correspondiente configurada en Equinix Fabric. Si el tráfico está etiquetado con una VLAN no asignada a una VC, o llega sin etiquetar, el tráfico se descartará a la entrada.

Traducción VLAN

Equinix Fabric es esencialmente una Fabric de conmutación de capa 2, por lo que puede crear una conexión en una VLAN y Equinix la traduce automáticamente a una VLAN en el segmento Ethernet de destino (lado z) según cómo se haya definido allí la VLAN.

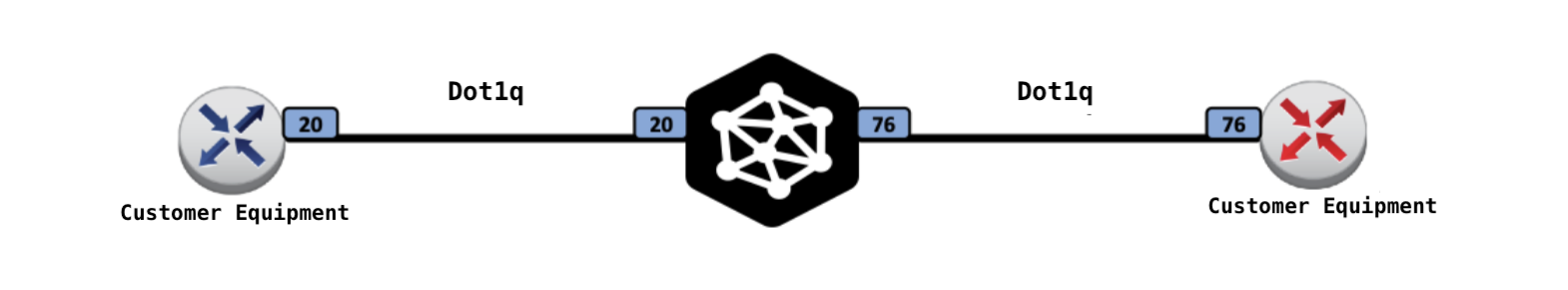

De Dot1q a Dot1q

Equinix traduce las etiquetas Dot1q del lado A y del lado Z.

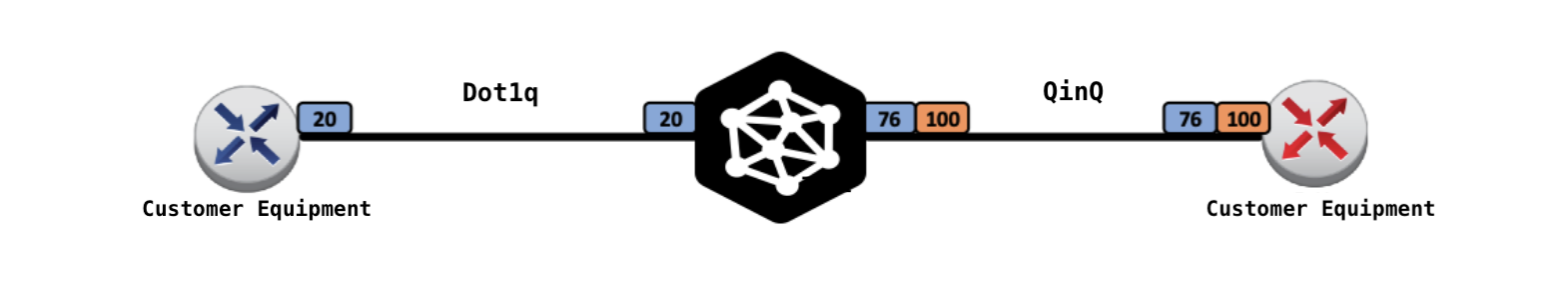

De Dot1q a QinQ

La etiqueta Dot1q del lado A se retira y la trama se envía por la interfaz del lado Z con la combinación s-tag.c-tag definida por el lado Z introducida en la trama.

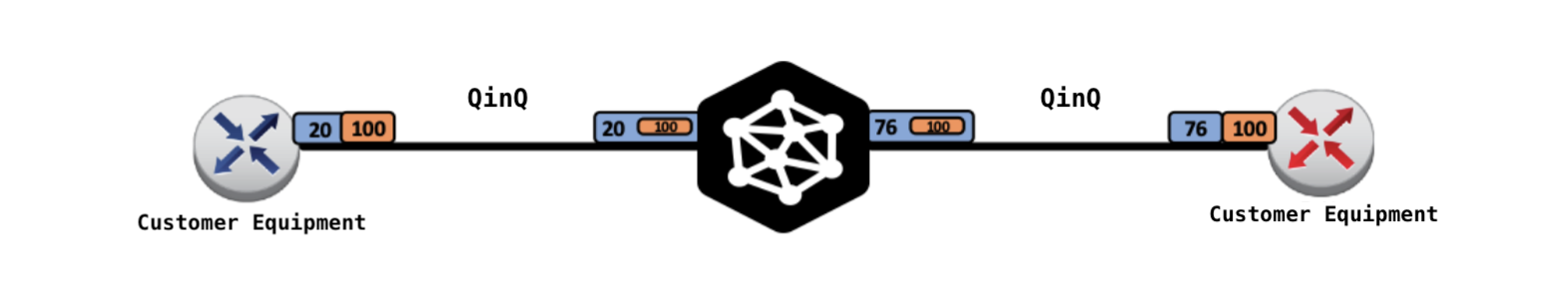

De QinQ a QinQ

La trama se tuneliza, se traduce la etiqueta S (VLAN exterior) y se conserva la trama encapsulada.

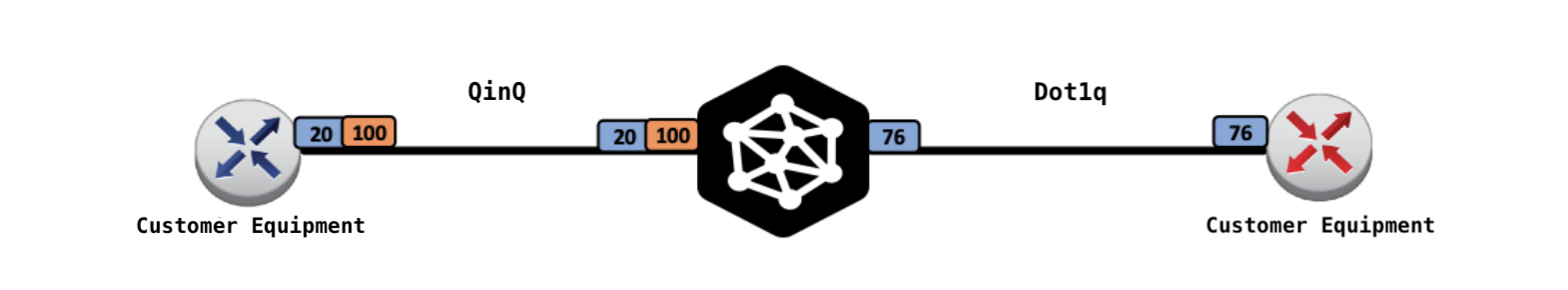

De QinQ a Dot1q

La combinación s-tag.c-tag del lado A se despliega, y la trama se envía a la interfaz del lado Z con la etiqueta Dot1q del lado Z introducida en la trama.

Ejemplo

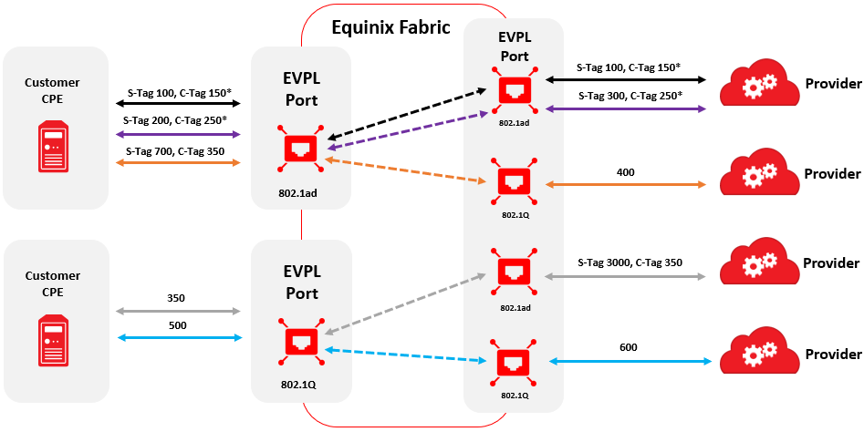

El diagrama siguiente es un ejemplo complejo que muestra ambos EVPL configurados para 802.1ad y 802.1Q con las siguientes características:

• Varias etiquetas pueden ir al mismo proveedor.
• Varias etiquetas pueden ir a diferentes proveedores.
• El tráfico no etiquetado se descarta.
• Las etiquetas sin destino se descartan.
• Equinix Fabric no tiene en cuenta las etiquetas internas (Customer Tag, también conocida como C-Tag) al crear VC entre dos puertos 802.1ad; Fabric sólo tiene en cuenta la etiqueta externa (Service Tag, también conocida como S-Tag).
• Equinix Fabric puede traducir todas las etiquetas excepto cuando van entre dos puertos 802.1ad (Equinix Fabric es ciego a las etiquetas internas y no puede traducirlas).

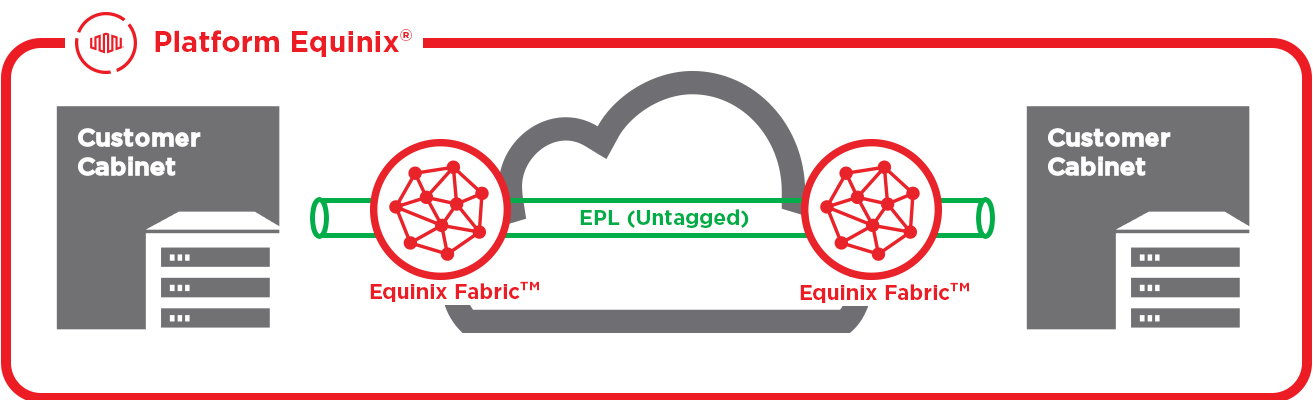

Puertos de línea privada Ethernet (EPL)

En los puertos EPL, el tráfico etiquetado en VLAN, sin etiquetar o una combinación de ambos se transporta tal cual entre ambos puertos.

Cada puerto EPL permite una conexión y no hay separación de tráfico. Los usuarios pueden pasar varias VLAN a través de una conexión EPL, pero Equinix se limitará a pasar las VLAN y no actuará sobre ellas.

Ejemplo

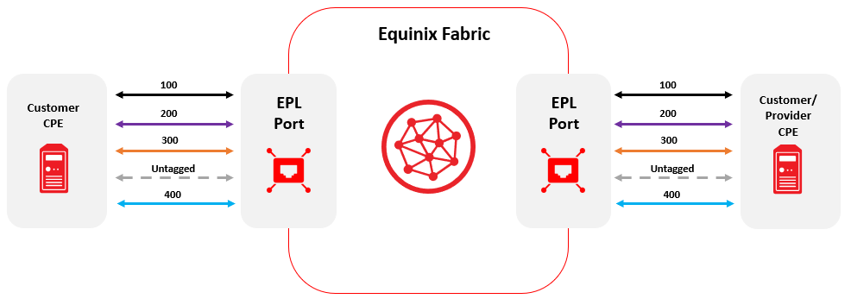

El diagrama siguiente es un ejemplo complejo que muestra el uso de EPL en Equinix Fabric. Los VC de EPL tienen las siguientes características:

• Son altamente transparentes: todas las tramas Ethernet, excepto las de pausa, pasan por EPL.
• Todo el tráfico que entre en un puerto EPL saldrá hacia el puerto EPL del extremo lejano.
• Equinix Fabric es ciego a todo el tráfico dentro del EPL VC; no se admite la traducción de VLAN.
• EPL requiere dos puertos y sólo dos puertos.
• Sólo se crea un VC entre puertos EPL.
