Armario seguro con alimentación basada en kVA
Este es nuestro armario personalizado a medida. Respaldado por un sólido acuerdo de nivel de servicio (SLA), este producto le permite conectarse entre las redes más grandes.
Secure Cabinet With kVA-Based Power está disponible globalmente y puede instalarse dentro de una jaula compartida o privada de un IBX. Este producto le permite licenciar y alimentar uno o más gabinetes en un entorno IBX compartido. Los armarios y la alimentación se facturan en función de la cantidad de CabE y kVA que se le asignen. Nuestros técnicos IBX pueden instalar los accesorios compatibles. Equinix realiza todas las instalaciones de armarios y circuitos de alimentación.
Los armarios seguros se ubican en la planta de Colocation, teniendo en cuenta la alineación de los pasillos fríos y calientes. Los clientes deben instalar sus equipos dentro del armario para permitir un flujo de aire adecuado. Consulte Contención del aire para obtener más información.
Este producto es el más adecuado para usuarios con necesidades de personalización. Para armarios estándar preparados para empresas, consulte Secure Cabinet Express. Para niveles superiores de personalización, consulte Armario Seguro - Uso de armario proporcionado por el cliente.
Para ver información sobre sus despliegues de armarios seguros existentes, consulte Ver sus activos de Colo en el portal. Para realizar cambios en su despliegue de armarios, consulte Modificar su despliegue de Colocation.
Características
Entre las características de Secure Cabinet se incluyen:
- Un armario proporcionado por Equinix donde puede instalar su equipo, con puertas delantera y trasera con cerradura.
- Un punto de demarcación (situado dentro del armario) para la interconexión / conexiones cruzadas.
- Un panel de conexión de fibra monomodo en el interior del armario, permite la interconexión de productos y servicios.
- La gestión de cables puede soportar de forma segura cualquier medio directamente hasta el punto de demarcación dentro del armario.
- La capacidad de consumir energía hasta un tope de consumo contratado (medido en kVA).
- Puedes solicitar un número razonable de enchufes.
- Puede solicitar la instalación o desinstalación de circuitos eléctricos según sus necesidades.
- La opción de instalar sus propias PDU.
- Múltiples configuraciones de cableado/circuito de alimentación para satisfacer las necesidades de alimentación de sus equipos
Las opciones disponibles de densidad de potencia, demarcación y tipos de armario/rack pueden variar según el IBX y el país.
Complementos
Opciones adicionales disponibles como accesorios:
- Accesorios para armarios como estantes y tornillos
- Paneles de conexión, cables
- Regletas, paneles de fusibles
- Gestión de cables dentro del armario cerrado
- Estanterías para escaleras
- Mayor seguridad (como tarjetas de proximidad más dispositivos de seguridad con PIN y videovigilancia dedicada al armario)
Equinix realiza todas las instalaciones de armarios y circuitos de alimentación.
Potencia integrada
Un Secure Cabinet estándar incluye circuitos de alimentación redundantes integrados que ofrecen alta disponibilidad para sus necesidades críticas de red y carga de trabajo informática distribuida. Los circuitos de alimentación se seleccionan para satisfacer sus requisitos de alimentación: ofrecen densidad de potencia en el sitio para una gama de cargas de alimentación que satisfagan sus necesidades y garanticen que las cargas estén suficientemente soportadas.
Circuitos
- La alimentación de CA acondicionada se suministra al armario a través de un circuito de alimentación de CA.
- La alimentación de CC acondicionada se suministra al armario a través de un circuito de alimentación de CC.
La tensión y el amperaje disponibles varían según el país.
Puede contratar un único circuito (primario), pero por seguridad de la infraestructura, le recomendamos que utilice un par de circuitos de alimentación redundantes. Un par de circuitos de alimentación redundantes es:
- Un par de circuitos coincidentes (tanto en tensión como en amperaje)
- Alimentado por diversos sistemas SAI
Tiene la opción de repartir la carga de alimentación entre los dos circuitos del par de circuitos de alimentación redundante, pero la carga no debe superar la capacidad de un solo circuito. De este modo se garantiza que un solo circuito pueda soportar toda la carga en caso de fallo de un circuito.
El tipo de toma o receptáculo utilizado para cada circuito es específico para cada país, tensión y amperaje. Se instala encima del armario o, en algunos centros de datos IBX de suelo elevado, debajo del suelo bajo el armario.
El consumo máximo permitido en cualquier circuito es igual a los kVA utilizables en el circuito, que varían según la región:
| Region | Maximum Allowable Draw (in amps) |
|---|---|
| APAC | 100% of the size of the circuit |
| EMEA | 100% of the size of the circuit |
| AMER | 80% of the size of the circuit (for 120/208V circuits) 100% of the size of the circuit (for 240/415V circuits) |
Tapas de dibujo
Todos los armarios de seguridad con potencia basada en kVA tienen un límite de consumo, medido en kVA. Un límite de consumo es el consumo máximo de energía que puede soportar un armario seguro (y que está permitido por contrato).
El límite de consumo no limita el número de circuitos de potencia que pueden instalarse.
En el caso de los clientes que necesitan alimentación de CA y CC, el límite de consumo debe dividirse entre CA y CC.
Un consumo máximo de 5 kVA puede dividirse en 4 kVA de corriente alterna y 1 kVA de corriente continua.
El límite de consumo se divide en kVA de CA y kVA de CC en función del consumo de CA y CC previsto en el armario. Los kVA de CA más los kVA de CC deben ser exactamente iguales al límite de consumo.
Si pide más de un armario de seguridad en un IBX, dichos armarios pueden instalarse o no en la misma zona segura. A los armarios de seguridad múltiples instalados en la misma zona segura se les asigna un límite de extracción agregado.
La capacidad total instalada de todos los circuitos primarios no debe superar el doble del límite de consumo.
Clasificación de los armarios
Cada armario seguro tiene una Clasificación de armario igual al consumo máximo de energía permitido en el armario según las Políticas globales de IBX. La clasificación también es una indicación de los recursos de refrigeración necesarios para soportar el armario.
Múltiples armarios de seguridad en un IBX o en un área segura pueden tener diferentes clasificaciones de armario. La suma de los valores nominales de los armarios de todos los armarios instalados en la misma zona segura debe ser inferior o igual al límite de consumo total.
La capacidad del armario no limita el número de circuitos de potencia que pueden instalarse en él.
Un equivalente de armario, o CabE, es una unidad de medida igual al espacio total de jaula necesario para soportar un armario seguro (y su espacio asociado de pasillo caliente y frío). Por ejemplo, un espacio de 10 CabE puede soportar 10 armarios seguros.
El valor medio de CabE se utiliza para determinar la densidad de potencia global de un conjunto de armarios de seguridad. El valor medio de CabE es igual al cociente del consumo máximo (en kVA) dividido por la cantidad de armarios de seguridad instalados en una zona segura.
Supongamos que tiene licencia para dos armarios seguros en una única área segura; un armario tiene una capacidad nominal de 4 kVA y el otro de 5 kVA. El límite de consumo agregado para estos dos armarios seguros es de 9 kVA (4 kVA + 5 kVA = 9 kVA). La capacidad media del armario es de 4,5 kVA (9 kVA ÷ 2 armarios = 4,5 kVA).

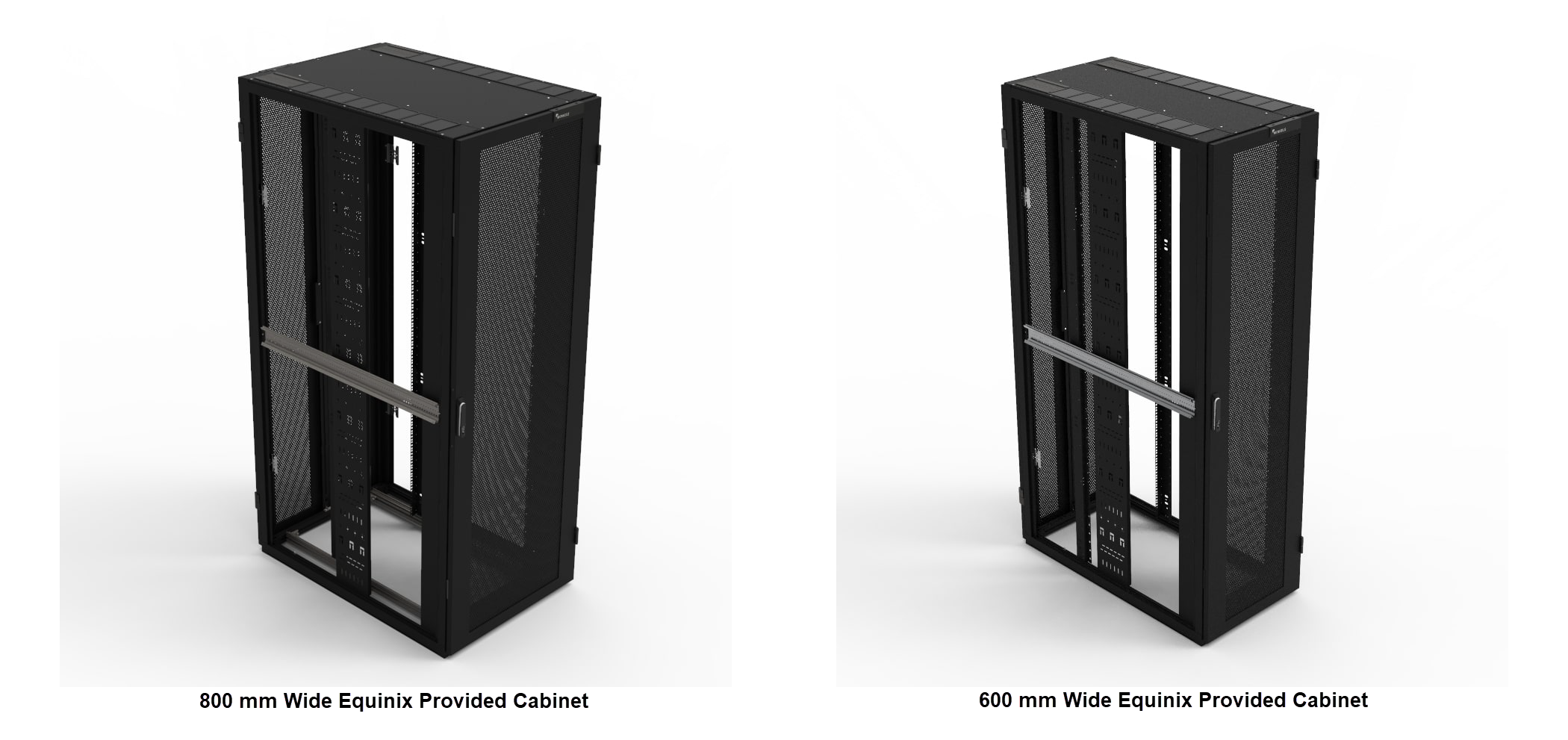

Especificaciones del armario suministrado por Equinix
EMEA
| Availability | Bulgaria, Finland, France, Germany, Ireland, Italy, Netherlands, Oman, Poland, Portugal, Spain, Sweden, Switzerland, Turkey, UAE, UK |
|---|---|
| Dimensions | Widths: 600 mm or 800 mm Depths: 1000 mm or 1200 mm Heights: 2200 mm or 2422 mm Note: Not all cabinet sizes are available in every IBX. Verify availability with your Sales Engineer. |
| Rack Unit Capacity | 2200 mm High: 47U 2422 mm High: 52U |
| Static Load Capacity | 1500 kg |
| Earthing | Fully earthed via central earthing point to Equinix earthing grid |
| Interior | 19 inch profiles: 4 vertical mounting rails with U Marking (1st U at bottom) Adjustability: Front vertical mounting rails set 100 mm from door with stepless depth adjustment Frame: Powder coated aluminum extrusions |
| Doors | Front Door: 80% perforated single front door Rear Door: 80% perforated double rear door Locking: Swivel handles with euro-profile key lock (Standard in Germany) OR Swivel handle with combination lock (Standard in all available locations except Germany) |
| Roof | Modularity: Modular inserts per 100 mm Inserts: Cover Panels, Cable Entry Guides and Brushes |
| Air Flow Management | 80% perforated doors Side skirts Vertical mounting rail seal Blanks / brushes to roof cable entry points |
| Accessories | Cable Management: 200 mm wide cable tray mounted 500 mm from the cabinet Included Accessories: Earthing kit, Universal PDU Mounting Bracket (x2), Height (U) indication on all 4 vertical mounting rails Optional Accessories: 200 mm wide cable tray, 300 mm wide cable tray, Strip to mount cable management to VMR & cable guides, Cable Management rings (10 pcs), Steel cable rings to mount on height profile, Double PDU Mounting bracket |
| Compatible Products | Secure Cabinet (included as part of service) Private Cage (as an installed accessory) EU Business Suite (as an installed accessory) |
Interconexión
Cada Secure Cabinet incluye un punto de demarcación de red que comprende un panel de conexión de fibra monomodo por defecto, desde el que se pueden solicitar conexiones cruzadas. Una conexión cruzada permite al usuario de origen (lado A) conectar un cable de medios físicos a otro usuario (lado Z).
Equinix exige que todas las conexiones cruzadas se realicen a través de un punto de demarcación aprobado por Equinix. Como práctica estándar en todos nuestros centros de datos IBX globales, Equinix proporciona paneles de demarcación dentro del armario para los productos Secure Cabinet.
Consulte Cross Connects para obtener más información.
Servicios adicionales para armarios
Los servicios adicionales que complementan los productos Secure Cabinet incluyen la instalación, configuración y mantenimiento de una serie de accesorios, como:
- Gestión de cables dentro del armario cerrado
- Paneles de conexión y cables
- Accesorios para armarios, como estantes y tornillos
- PDU en armario
- Regletas y paneles de fusibles
Consulte Cage/Cabinet Accessories para obtener información sobre cómo solicitar accesorios en línea a través del Equinix Customer Portal.
Consulte Smart Hands para obtener más información sobre nuestros servicios de armario adicionales.
