Refrigeración

Para los espacios de Colocation en los centros de datos, varias estrategias de refrigeración ayudan a:

  • Dirija el aire caliente de salida lejos de los equipos electrónicos.
  • Aire refrigerado directo a equipos electrónicos.
  • Reduzca o elimine los puntos calientes que pueden provocar el sobrecalentamiento y el fallo de los equipos.

Soluciones de refrigeración de alta densidad en Equinix​

Refrigeración líquida

El método Direct-to-Chip proporciona lo siguiente:

  • Transferencia de calor más eficiente
  • Verdadera refrigeración líquida
  • Permite las mayores densidades de potencia

Ilustración de un cabinet refrigerado directo a chip

Refrigeración por aire aumentada

Los intercambiadores de calor de puerta trasera proporcionan lo siguiente:

  • Refrigeración por aire mejorada
  • No requiere adaptación a nivel de servidor

Ilustración de un cabinet con un intercambiador de calor de la puerta trasera

Los refrigeradores en hilera proporcionan lo siguiente:

  • Refrigeración por aire mejorada
  • No requiere adaptación a nivel de servidor
  • Sólo disponible en entornos de jaula

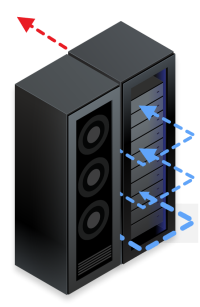

Ilustración de un refrigerador en fila junto a un cabinet

Contención de aire​

Para su espacio de Colocation, Equinix utiliza estrategias de contención de aire en todos los centros de datos para:

  • Aire refrigerado directo a sus equipos.
  • Reduzca o elimine los puntos calientes que pueden provocar el sobrecalentamiento y el fallo de los equipos.
  • Maximice el funcionamiento energéticamente eficiente de los sistemas de refrigeración.

Cada cabinet tiene un lado frío especificado y un lado caliente especificado. Es importante que su equipo esté instalado de acuerdo con el flujo de aire acondicionado, como se indica a continuación:

  • La entrada de aire del hardware debe estar en el lado frío del armario.

Y

  • La salida (aire caliente) del hardware debe expulsarse por el lado caliente del armario.
información

La instalación de su equipo en la dirección opuesta podría provocar problemas de refrigeración y un mal funcionamiento del equipo. En caso de instalación incorrecta, las garantías de servicio de Equinix quedan invalidadas. Cuando tengamos conocimiento de estos problemas, Equinix le envía una notificación de violación de la política solicitando que corrija la instalación.

Para obtener más información, consulte nuestras Directrices de instalación del cliente y nuestra página dediseño del centro de datos.

Ventajas de la contención de aire​

  • Aumenta la eficiencia operativa del centro de datos (reduciendo así su huella de carbono).
  • Reduce el uso de energía, agua, contaminantes y costes de servicios públicos.
  • Optimiza el rendimiento operativo/tiempo de funcionamiento de sus equipos.
  • Prolonga la vida útil de su hardware.
  • Permite una mayor densidad de equipos de rack.
  • Cumplimiento de los códigos de construcción locales.

Métodos de contención de aire​

A continuación se ilustran los métodos de contención de aire más utilizados en los centros de datos de Equinix.

nota

Las flechas rojas indican aire caliente; las azules, aire frío.

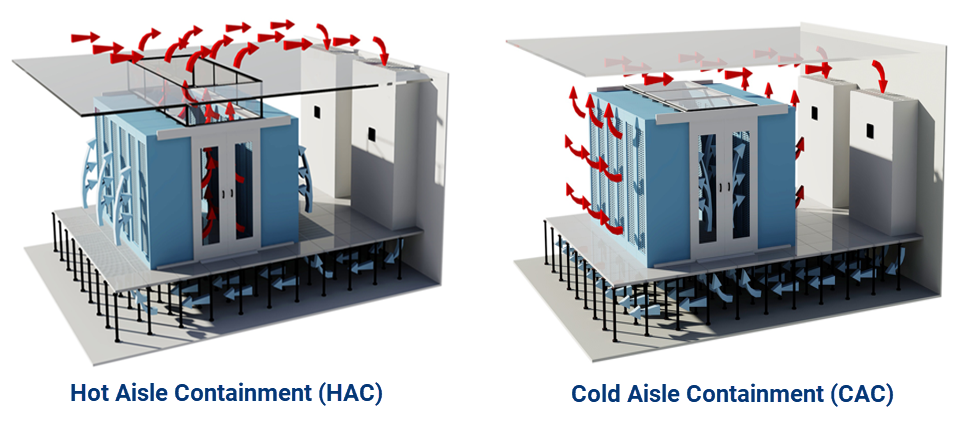

Diagramas de contención de pasillo caliente y pasillo frío

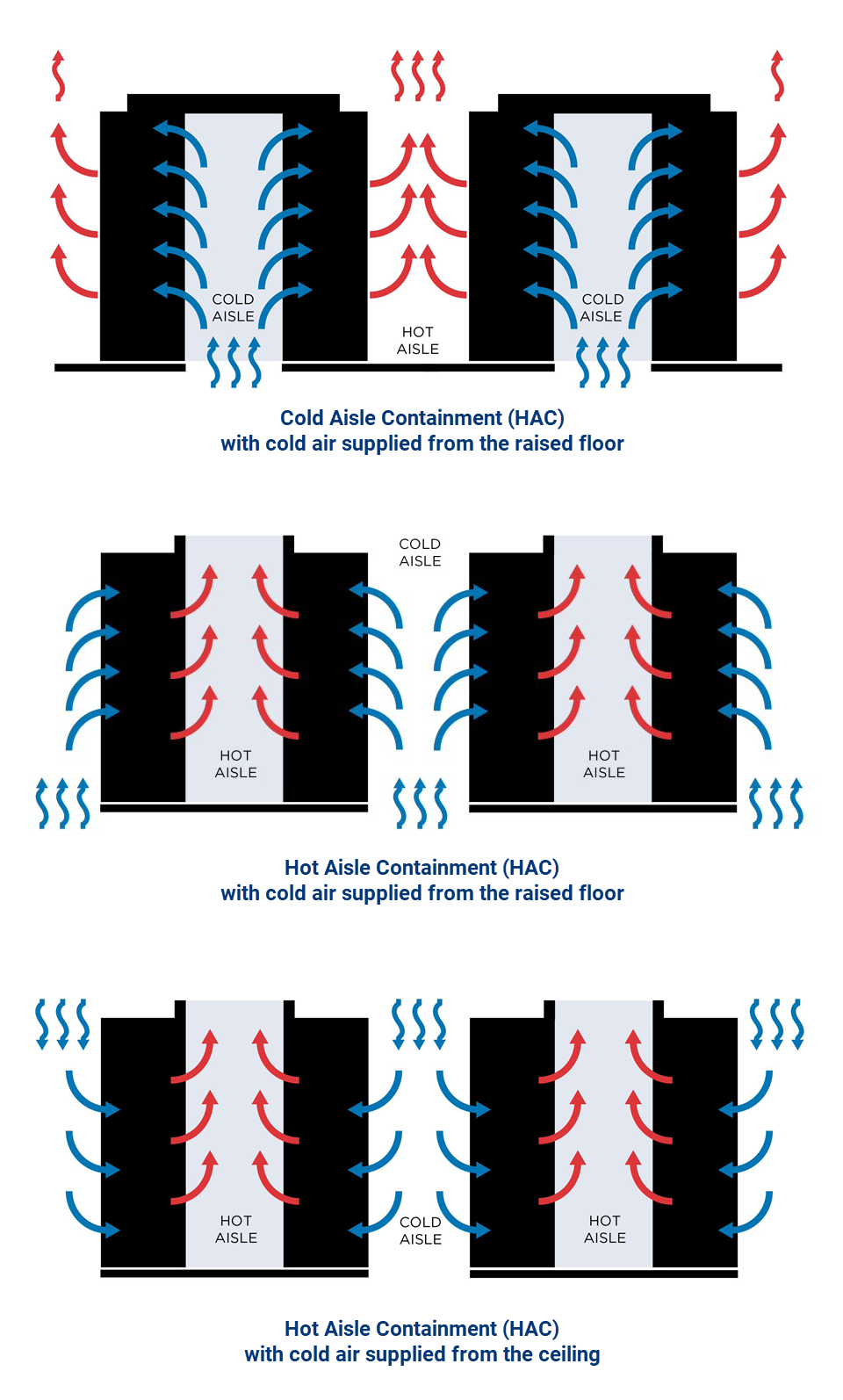

Diagramas de flujo de aire para contención de pasillos calientes y pasillos fríos

nota

Los métodos de contención de aire varían según el centro de datos IBX, dependiendo de la configuración de IBX, los requisitos del código de construcción local y las normas locales de seguridad contra incendios.

Componentes de contención de aire​

Equinix cobra por tiras de cepillo, espuma de junta de rack y accesorios para conductos de interruptores. Equinix proporciona e instala otros componentes sin coste adicional para los clientes (en la mayoría de los casos).

Estos componentes se utilizan para mantener el suministro de aire refrigerado separado del aire de escape caliente del equipo. Haga clic en la siguiente imagen para obtener detalles del componente:

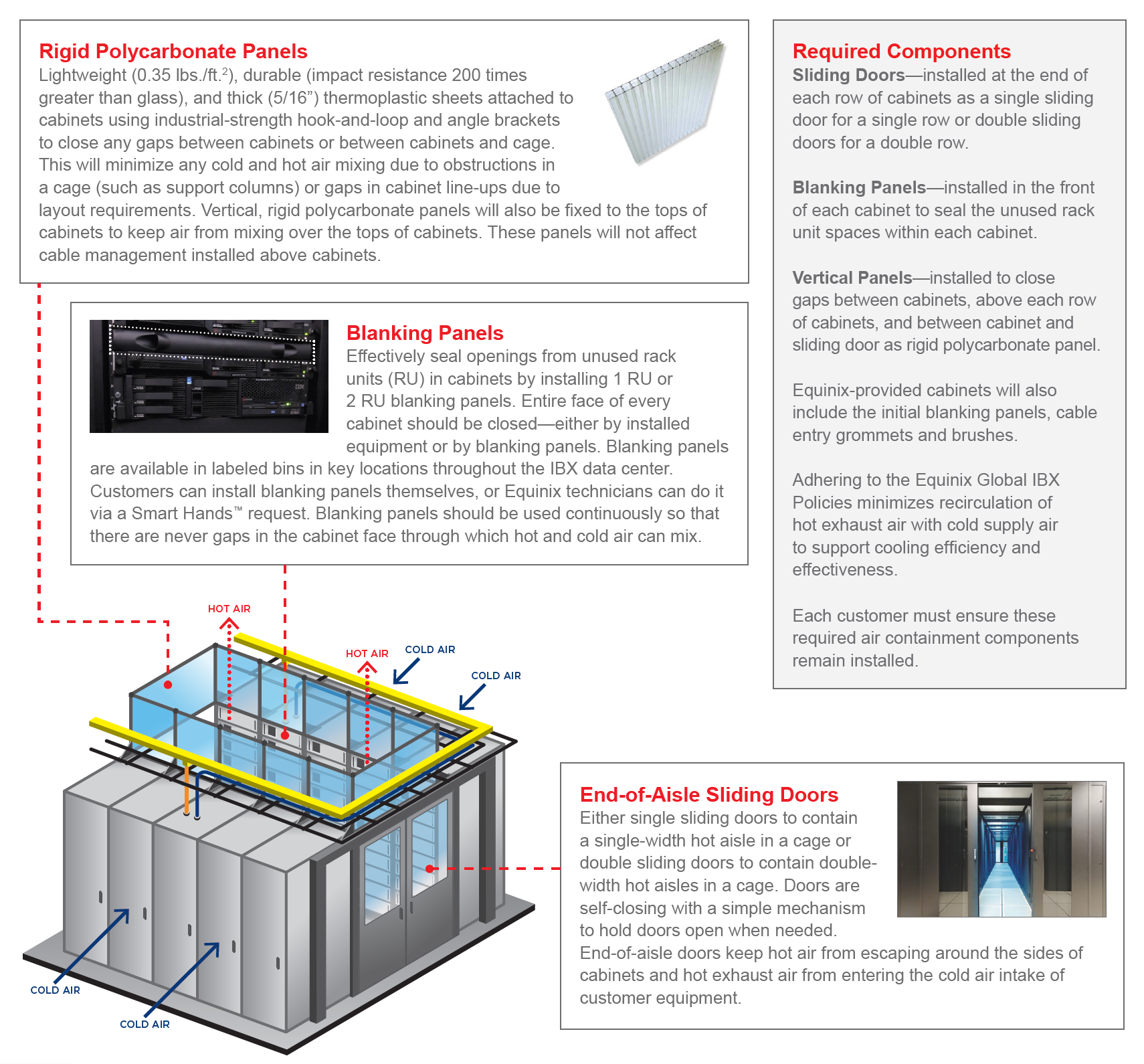

Componentes de contención de aire para un pasillo caliente

Para obtener más información, consulte nuestras Directrices de instalación del cliente .

Auditorías de contención de aire​

Equinix realiza auditorías periódicas para:

  • Garantice el cumplimiento de las políticas de gestión del flujo de aire.

Y

  • Verifique que los componentes de contención están instalados y funcionan según lo previsto.
nota

Si un técnico necesita entrar en su jaula para realizar una auditoría, Equinix le pedirá primero permiso para acceder a su jaula.

Para obtener información específica sobre la política, consulte las siguientes secciones de nuestras Políticas globales de IBX:

  • Sección D.6. (Equipo del cliente: Instalación y operación)
  • Sección D.9. (Medio ambiente)

Si recibe una notificación de cumplimiento de políticas de Equinix, consulte la Política de gestión del flujo de aire .

consejo

Para solicitar una auditoría de su espacio, envíe un pedido de Smart Hands y elija el tipo de pedido Auditoría física, o pida al Centro global de atención a usuarios(GSD) que envíe el pedido en su nombre. También puede utilizar Smart Hands si necesita Equinix para rectificar cualquier problema de contención de aire en su espacio.

Refrigeración líquida​

Equinix ofrece las siguientes soluciones de refrigeración líquida.

Oferta líquida a jaula​

La oferta de productos de líquido a jaula de Equinix ofrece las siguientes características:

  • Configuraciones de implementación estandarizadas para su hardware​ directa al chip
  • Habilite tanto el hardware refrigerado por líquido como el refrigerado por aire desde un único entorno ​
  • Colaboración de la solución de Equinix con su fabricante de equipos originales (OEM) preferido y proveedor de refrigeración líquida ​
  • Traiga su propia unidad de distribución de refrigeración (CDU) y conéctese directamente al suministro de agua de la instalación de Equinix ​
  • Compatible con la mayoría de los ​ de hardware OEM directo al chip

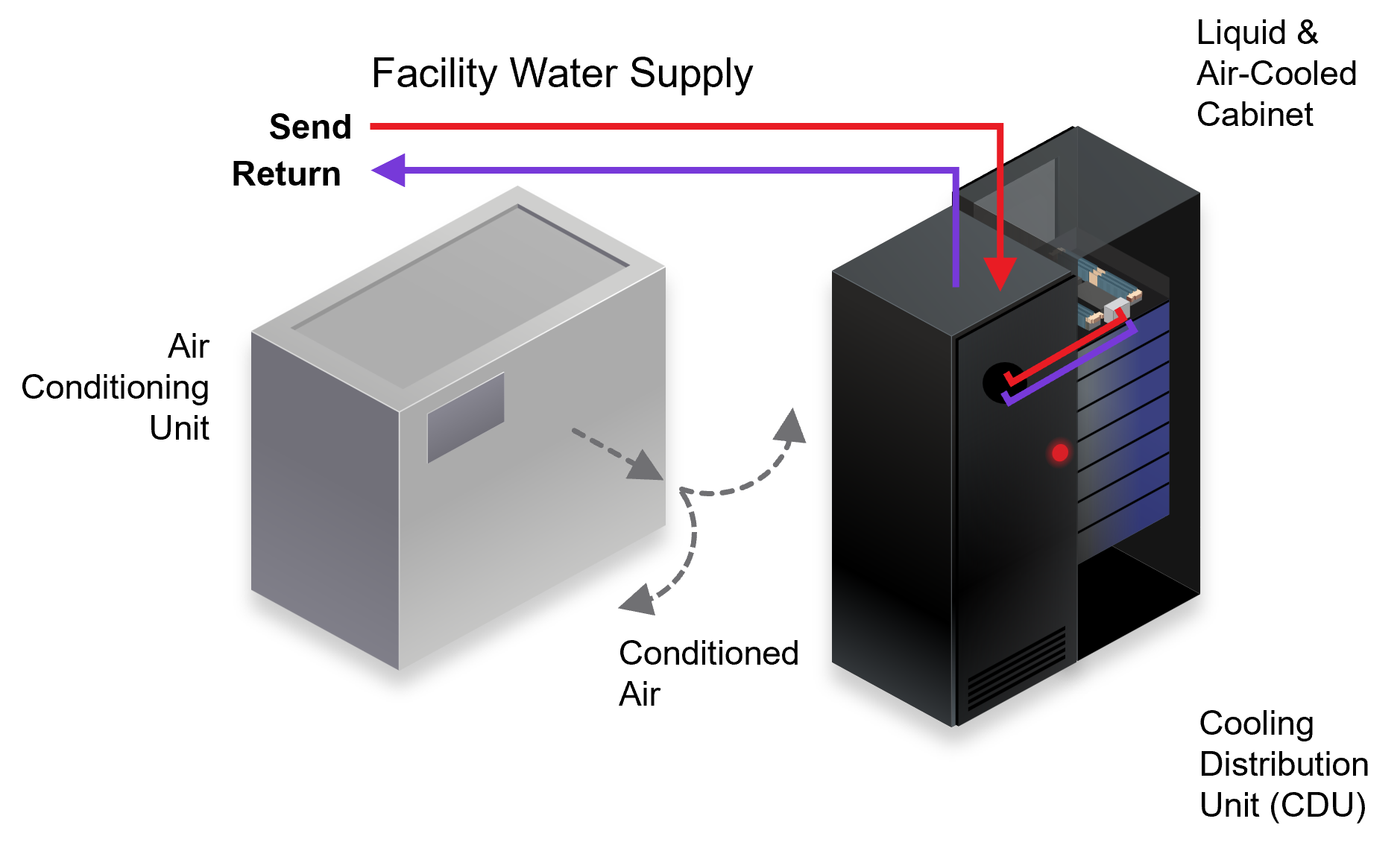

Diagrama de un cabinet refrigerado por líquido y aire con una unidad de distribución de refrigeración

Líquido a la jaula:

  • Los circuitos de líquido suministran un caudal de agua controlado a su jaula
  • Punto de derivación primaria a la CDU como punto de demarcación de líquido
  • Traiga su propia CDU o cómprela a Equinix

Modelos de compromiso flexibles:

  • Paquetes de diseño Smart Build estándar de Equinix
  • Vendedor de refrigeración u OEM asistido
  • Autoconstrucción del cliente

Líquido listo:

  • Estandarizado para la refrigeración líquida directa al chip
  • Intercambiadores de calor de puerta trasera disponibles en ubicaciones seleccionadas
  • Contención de jaulas y detección de fugas líderes del sector

Refrigeración líquida Smart Build:

Trabaje con nuestros expertos de confianza para construir su bucle de refrigeración secundario y el diseño de su jaula de refrigeración líquida.

Líquido a aire Directo a viruta​

Si dispone de una jaula privada, es posible que se permita el uso de equipos de refrigeración líquida en su espacio de Colocation para admitir procesadores de última generación que requieren refrigeración líquida para un rendimiento óptimo.

Un intercambiador de calor líquido a aire es un dispositivo utilizado para disipar el calor generado por los equipos electrónicos. El intercambiador de calor hace circular un líquido refrigerante (como agua o refrigerante) a través de una superficie de transferencia de calor muy cerca del equipo. El calor se transfiere del equipo al líquido, que luego lleva el calor de vuelta al intercambiador de calor, donde se disipa en el aire por un FAN.

Con refrigeración directa a viruta (D2C), la superficie de transferencia de calor funciona en o cerca de la superficie del viruta de silicio. Esto maximiza la disipación de calor, permitiendo que los procesadores funcionen de manera más eficiente que aquellos refrigerados por intercambio de calor aire-aire.

Requisitos:

  • Su espacio de Colocation debe ser una jaula privada (no un espacio compartido).

  • Debe proporcionar el equipo de refrigeración en el rack. Debe ser un intercambiador de calor líquido-aire autónomo que se encuentre dentro del cabinet y no pase líquido refrigerante a otros cabinets.

  • El equipo debe utilizar refrigerante no inflamable e incombustible, como agua tratada desionizada (DI) o PG25.

  • Usted debe proporcionar a Equinix:

    • La hoja de especificaciones y el manual de su intercambiador de calor líquido-aire (L2A).
    • La ficha de datos de seguridad (FDS) del refrigerante.

Si puede cumplir los requisitos anteriores, póngase en contacto con su responsable de éxito del cliente (CSM) o con su ingeniero de ventas para revisar y firmar los términos y condiciones para utilizar refrigeración líquida en su jaula.

nota

Si no cumple los requisitos anteriores, póngase en contacto con nosotros para hablar de otras soluciones de refrigeración líquida.
